Części do okapu Amica OSC 5211
Części do okapu Amica OSC 5211 pozwalają usunąć problemy ze słabym ciągiem, hałasem, oświetleniem lub przyciskami. Przed zakupem ustal przyczynę usterki i odczytaj z tabliczki model, kod wyrobu oraz 14-cyfrowy numer fabryczny — podobne elementy mogą różnić się mocowaniem, połączeniami i wariantem wykonania.
Amica OSC 5211 — budowa ważna przy diagnostyce
Oficjalna karta wariantu OSC5211I o kodzie wyrobu 1160955 opisuje okap uniwersalny o szerokości 50 cm, pracujący jako wyciąg albo pochłaniacz. Urządzenie ma jeden silnik, trzy prędkości, mechaniczne przyciski, oświetlenie LED 4 W oraz jeden aluminiowy filtr przeciwtłuszczowy o wymiarach 300 × 390 mm. Do pracy w obiegu zamkniętym producent przewiduje filtr węglowy FWU 50.
Te dane pomagają rozpoznać właściwy wariant części, ale nie zastępują odczytu tabliczki znamionowej. Sama nazwa „OSC 5211” bez końcowej litery i kodu wyrobu może być niewystarczająca.
Okap słabo usuwa parę lub zapachy
Spadek skuteczności nie oznacza od razu uszkodzenia silnika. Kolejność kontroli zależy od sposobu pracy okapu.
Gdy okap działa jako wyciąg
Powietrze powinno przechodzić przez filtr metalowy, wirnik i przewód do kanału wentylacyjnego. Sprawdź kolejno:

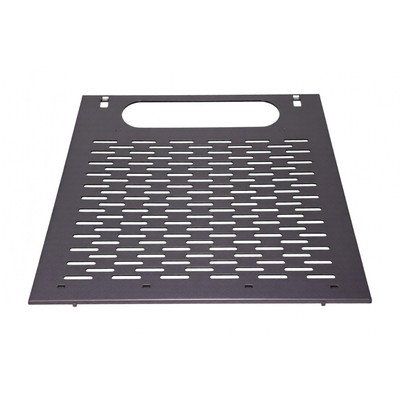

- Filtr przeciwtłuszczowy — zatkana tłuszczem siatka ogranicza przepływ i zwiększa hałas. Filtr należy wyjąć, odtłuścić zgodnie z instrukcją i dokładnie wysuszyć przed montażem. Odkształcona, rozwarstwiona lub skorodowana siatka kwalifikuje się do wymiany.
- Drożność wylotu — zgnieciony przewód, nadmierna liczba zwężeń, zablokowana klapa lub niedrożny kanał mogą dawać objawy podobne do zużytego wentylatora. W tym wariancie nominalna średnica wylotu wynosi 12 cm, dlatego przypadkowa redukcja przekroju może pogorszyć przepływ.
- Dopływ powietrza do kuchni — w bardzo szczelnym pomieszczeniu wentylator może pracować, lecz skuteczność odprowadzania oparów pozostanie mała. Poprawa działania po bezpiecznym uchyleniu okna wskazuje na problem z nawiewem, a nie potwierdza awarii okapu.
- Wirnik i silnik — po odłączeniu zasilania obejrzyj wirnik pod kątem tłuszczu, pęknięcia, obcierania i ciał obcych. Powinien obracać się bez wyraźnego blokowania. Ocena ręczna nie wykrywa jednak każdej usterki uzwojenia lub kondensatora, jeśli dany silnik jest w niego wyposażony.
Gdy okap działa jako pochłaniacz
W obiegu zamkniętym zużyty filtr węglowy może przepuszczać zapachy mimo prawidłowych obrotów silnika. Dla OSC5211I o kodzie 1160955 potwierdzonym wariantem jest FWU 50. Producent podaje orientacyjną wymianę co 3–4 miesiące, lecz rzeczywisty okres zależy od intensywności gotowania.
Filtra z węglem aktywnym przeznaczonego do jednorazowej eksploatacji nie należy myć. Mokry lub długo używany wkład nie odzyskuje w ten sposób zdolności pochłaniania zapachów. Dostępne filtry do okapów Amica trzeba porównywać z kodem wyrobu, a nie tylko z szerokością obudowy.
Okap buczy, stuka albo pracuje głośniej
Rodzaj dźwięku pomaga zawęzić przyczynę:
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Głośny szum i słaby ciąg | zabrudzony filtr, zwężony lub niedrożny przewód | stan siatki, wylotu i kanału | jeżeli silnik osiąga obroty, zacznij od układu przepływu powietrza |
| Rytmiczne stukanie | wirnik ociera, jest pęknięty albo zabrudzony nierównomiernie | oględziny i ręczny obrót po odłączeniu zasilania | ślady tarcia wskazują na problem mechaniczny, ale trzeba też skontrolować mocowanie silnika |
| Drgania obudowy | poluzowane mocowanie, odkształcony filtr lub niewyważony wirnik | zamocowanie okapu, filtra i zespołu wentylatora | dociskanie obudowy podczas pracy może tylko chwilowo wyciszyć rezonans i nie usuwa przyczyny |
| Buczenie bez startu | zablokowany silnik, uszkodzone uzwojenie, połączenie lub kondensator, jeśli występuje | swoboda wirnika, wiązka, uzwojenia i pojemność właściwego kondensatora | nie pozostawiaj buczącego silnika pod napięciem, ponieważ może szybko się przegrzać |
Jeżeli hałas pojawił się po pracach instalacyjnych, sprawdź również klapę wylotową i przewód. Ocierająca klapa albo luźna rura może brzmieć jak uszkodzony silnik.
Wentylator nie działa lub pracuje tylko na wybranych biegach
OSC5211I ma trzy prędkości wybierane przyciskami. Brak jednego biegu częściej kieruje diagnostykę w stronę zespołu przełączników, jego mechanizmu, styków albo odpowiedniej gałęzi silnika niż w stronę instalacji zasilającej całe urządzenie. Jeżeli nie działa także światło, najpierw trzeba sprawdzić doprowadzenie zasilania, przewód, wtyczkę i połączenia wewnętrzne.
Przy mechanicznym panelu warto skontrolować, czy przycisk prawidłowo się zatrzaskuje i zwalnia pozostałe przyciski. Pęknięty stabilizator mechanizmu może powodować zapadanie, blokowanie lub brak pewnego przełączania mimo elektrycznie sprawnych styków.
Pomiar przełącznika i uzwojeń
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem nie są przeznaczone dla osoby bez przygotowania.
Bezpieczniejsze pomiary rezystancji wykonuje się po odłączeniu urządzenia od sieci i wypięciu badanego elementu z instalacji:
- w przełączniku sprawdza się ciągłość pomiędzy właściwym wejściem a wyjściem danego biegu; punkty pomiarowe należy ustalić ze schematu konkretnego przełącznika, ponieważ nie istnieje uniwersalny pinout dla całej kategorii;
- brak ciągłości na jednym prawidłowo załączonym torze może wskazywać na zużyty lub nadpalony styk;
- rezystancję uzwojeń silnika mierzy się na odłączonym złączu pomiędzy przewodem wspólnym a wyprowadzeniami biegów, jeśli konstrukcja silnika tak je rozdziela;
- nieskończona rezystancja jednego toru może oznaczać przerwę w uzwojeniu, połączeniu albo zabezpieczeniu termicznym;
- podobne, skończone wyniki nie potwierdzają pełnej sprawności silnika — zwykły multimetr może nie wykazać zwarcia międzyzwojowego ujawniającego się dopiero podczas pracy.
Nie należy przenosić wartości rezystancji z innego modelu silnika. Znaczenie wyniku zależy od jego konstrukcji, temperatury i przypisania przewodów.
Jeżeli silnik ma kondensator pracy, po jego bezpiecznym rozładowaniu można zmierzyć pojemność i porównać ją z wartością oraz tolerancją nadrukowaną na obudowie. Wynik wyraźnie poniżej zakresu wspiera podejrzenie uszkodzenia. Poprawna pojemność mierzona bez obciążenia nie wyklucza natomiast wszystkich usterek kondensatora ani silnika.
Oświetlenie LED nie działa
W tym wariancie zastosowano oświetlenie LED, dlatego nie należy automatycznie szukać tradycyjnej żarówki. Jeśli wentylator działa, a światło nie, możliwe są:
- uszkodzenie modułu LED,
- poluzowane lub zatłuszczone złącze,
- przerwa w przewodach,
- niesprawny tor przełącznika,
- usterka układu zasilającego oświetlenie.
Oględziny wykonaj przy odłączonym zasilaniu. Nadpalenie złącza, pęknięcie przewodu lub ślady wilgoci są istotną wskazówką, ale brak widocznych uszkodzeń nie potwierdza sprawności modułu. Sprawdzenie napięcia na wyjściu zasilania LED jest czynnością pod napięciem i powinno zostać wykonane przez wykwalifikowanego technika według schematu urządzenia.
Jak uzyskać dostęp do części
Tabliczka znamionowa okapów Amica znajduje się wewnątrz obudowy i jest dostępna po wyjęciu aluminiowego filtra. Ten sam pierwszy etap umożliwia oględziny wnętrza OSC 5211.
Przed demontażem:
- odłącz okap od zasilania i upewnij się, że nie może zostać przypadkowo włączony;
- zabezpiecz płytę grzewczą oraz szklaną część okapu;
- wyjmij filtr, podtrzymując go drugą ręką, aby nie spadł;
- wykonaj zdjęcia przewodów i złączy przed ich rozłączeniem;
- chwytaj konektory za obudowę, nie ciągnij za przewody;
- przed zdjęciem całego okapu zapewnij podparcie obudowy — urządzenie może być zamocowane do ściany albo szafki.
Droga do przełącznika, modułu LED i zespołu wentylatora może wymagać zdjęcia dodatkowej osłony wewnętrznej. Nie należy zakładać z góry liczby ani położenia mocowań. Po montażu sprawdź stabilność filtra, działanie wszystkich trzech biegów, oświetlenia oraz brak ocierania i drgań.
Jak dobrać części do Amica OSC 5211
Dla urządzeń Amica przygotuj trzy dane z tabliczki:
- pełny model, łącznie z końcową literą wariantu,
- kod wyrobu,
- 14-cyfrowy numer fabryczny.
Oficjalna karta OSC5211I wskazuje kod 1160955, lecz nie należy przypisywać go każdemu urządzeniu opisanemu skrótowo jako OSC 5211 bez sprawdzenia tabliczki. Przy doborze filtra porównaj jego typ, wymiary i mocowanie. Przy przełączniku sprawdź mechanizm przycisków, rozmieszczenie styków, złącza i zgodność katalogową. Silnik musi mieć właściwe mocowanie, wirnik, układ wyprowadzeń oraz parametry elektryczne. Moduł LED wymaga zgodności wymiarów, mocowania, złącza i zasilania.
Nie zamawiaj części wyłącznie dlatego, że wygląda identycznie na zdjęciu. Jeśli oznaczenia są nieczytelne, prześlij zdjęcie całej tabliczki oraz uszkodzonego elementu. Pozostałe grupy części do okapów Amica również należy filtrować według pełnych danych urządzenia.
FAQ — części i naprawa Amica OSC 5211
Jaki filtr węglowy pasuje do Amica OSC5211I?
Dla wariantu OSC5211I o kodzie wyrobu 1160955 producent wskazuje filtr FWU 50. Przed zakupem sprawdź kod na tabliczce, ponieważ sama skrócona nazwa OSC 5211 nie gwarantuje tego wariantu.
Czy metalowy filtr przeciwtłuszczowy trzeba wymieniać?
Filtr aluminiowy można czyścić, jeśli siatka i ramka pozostają całe. Wymiana ma sens przy trwałym odkształceniu, rozwarstwieniu, korozji, uszkodzonym zatrzasku albo zabrudzeniu, którego nie można bezpiecznie usunąć.
Dlaczego okap działa, ale słabo ciągnie?
Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy w trybie pochłaniacza, drożność przewodu i dopływ powietrza do kuchni. Dopiero po wykluczeniu ograniczonego przepływu diagnozuj wirnik, silnik i jego zasilanie.
Co oznacza działanie tylko jednego biegu?
Może wskazywać na uszkodzony tor przełącznika, mechanizm przycisków, przewody albo wyprowadzenie odpowiedzialne za dany bieg silnika. Sam objaw nie rozstrzyga, którą część należy wymienić.
Czy buczenie silnika oznacza uszkodzony kondensator?
Kondensator jest jedną z możliwości tylko wtedy, gdy dany silnik jest w niego wyposażony. Podobny objaw powodują zablokowany wirnik, zużyte łożyska, przerwa w uzwojeniu lub nieprawidłowe zasilanie. Potrzebne są oględziny i pomiary.
Gdzie znajduje się tabliczka znamionowa okapu Amica?
Wewnątrz obudowy, za aluminiowym filtrem przeciwtłuszczowym. Do doboru części odczytaj model, kod wyrobu i pełny 14-cyfrowy numer fabryczny.
