Części do okapu Amica OSC 6711
Części do okapu Amica OSC 6711 obejmują między innymi filtry, elementy sterowania, silnik wentylatora, oświetlenie, przewody i części obudowy. Przy słabym pochłanianiu najpierw sprawdź filtry oraz drożność kanału, a przy braku pracy silnika lub światła skontroluj zasilanie, przełączniki i połączenia. Dobieraj część po pełnych danych z tabliczki znamionowej, nie tylko po wyglądzie.
Jak rozpoznać, której części potrzebuje okap OSC 6711
Okap Amica OSC 6711 ma oddzielne sterowanie prędkością wentylatora i oświetleniem. W zależności od wariantu kolorystycznego i wykonania mogą występować różnice w panelu, oprawce oświetlenia, wiązce przewodów, silniku oraz elementach obudowy. Dlatego sam napis „OSC 6711” nie powinien być traktowany jako pełna identyfikacja części.
Przed rozpoczęciem diagnostyki odłącz okap od zasilania. Jeżeli urządzenie jest podłączone na stałe, odłączenie powinno nastąpić przez właściwy wyłącznik dwubiegunowy. Nie wykonuj pomiarów pod napięciem, jeśli nie masz kwalifikacji, odpowiednich przyrządów i doświadczenia w pracy przy instalacjach 230 V.
Słabe pochłanianie, zapachy lub para pozostają w kuchni
Objaw → możliwe przyczyny → sprawdzenie → interpretacja → następny krok:

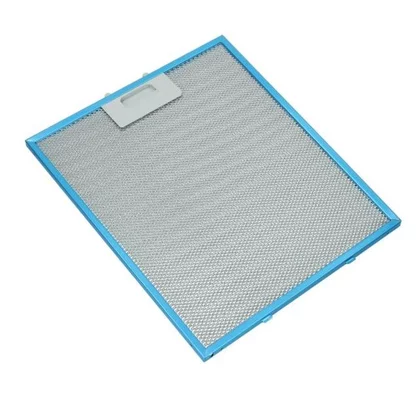

- Sprawdź metalowy filtr przeciwtłuszczowy. Jeżeli jest oblepiony tłuszczem, przepływ powietrza może się zmniejszyć, a silnik może pracować głośniej. Filtr aluminiowy należy wyjąć i umyć ręcznie delikatnym detergentem albo w zmywarce zgodnie z instrukcją konkretnego wariantu. Po umyciu powinien całkowicie wyschnąć przed montażem.
- Ustal tryb pracy okapu. W trybie pochłaniacza powietrze wraca do pomieszczenia, dlatego wymagany jest odpowiedni filtr węglowy. Zużytego filtra węglowego nie należy myć ani regenerować; wymienia się go zgodnie z instrukcją modelu i intensywnością gotowania.
- Sprawdź kanał i wylot powietrza. W trybie wyciągu przyczyną może być zagięta lub zatkana rura, zbyt duży opór instalacji, niesprawna klapa zwrotna albo brak prawidłowego dopływu powietrza do pomieszczenia. Jeżeli po zdjęciu filtra tłuszczowego i kontroli kanału przepływ nadal jest słaby, przejdź do kontroli wirnika i silnika.

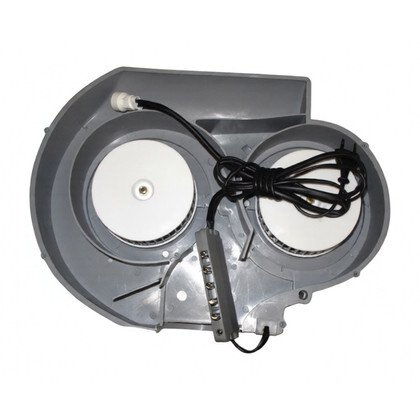

- Obejrzyj wirnik po odłączeniu zasilania. Nie powinien ocierać o obudowę ani być zablokowany tłuszczem lub ciałem obcym. Luźny, pęknięty albo odkształcony wirnik może powodować słaby przepływ i drgania, mimo że silnik elektryczny nadal się obraca.
- Porównaj pracę na poszczególnych biegach. Jeżeli wszystkie biegi są wyraźnie słabsze, podejrzane są przepływ, zabrudzenie, wirnik lub silnik. Jeżeli działa tylko jeden bieg, bardziej prawdopodobny jest problem z przełącznikiem, płytką sterowania, wiązką przewodów albo elementem sterującym daną prędkością.
Sama słaba wydajność nie potwierdza uszkodzenia silnika. Przed zakupem silnika wyklucz filtr, kanał wentylacyjny, wirnik i połączenia mechaniczne.
Okap nie uruchamia wentylatora
Jeżeli nie działa ani jeden bieg, sprawdź kolejno:
- czy gniazdo, wyłącznik obwodu lub wyłącznik zasilający działają prawidłowo;
- czy przewód sieciowy, wtyczka i zaciski nie mają nadpaleń, pęknięć lub śladów przegrzania;
- czy przyciski panelu sterowania mechanicznie się zatrzaskują i nie są zablokowane tłuszczem;
- czy złącza wiązki między panelem, zasilaniem i silnikiem są osadzone oraz nie mają luźnych końcówek;
- czy wirnik obraca się swobodnie po odłączeniu urządzenia od sieci.
Jeżeli oświetlenie działa, ale wentylator nie reaguje, zasilanie częściowo dociera do urządzenia, lecz nie rozstrzyga to jeszcze, czy uszkodzony jest przełącznik, przewód, silnik czy element sterujący. Jeżeli nie działa również światło, najpierw sprawdź wspólną drogę zasilania i połączenia, zamiast od razu kupować silnik.
Pomiar silnika i przełącznika
Pomiar rezystancji wykonuj wyłącznie przy odłączonym urządzeniu, po rozładowaniu ewentualnych elementów pojemnościowych i po odłączeniu badanego podzespołu od reszty obwodu. Punkty pomiarowe oraz oczekiwane wartości zależą od konstrukcji silnika i konkretnego wariantu OSC 6711, dlatego należy posłużyć się schematem właściwym dla urządzenia.
- Przerwa w uzwojeniu może wskazywać na uszkodzenie silnika, ale wynik trzeba interpretować względem schematu i wszystkich uzwojeń.
- Bardzo mała rezystancja może oznaczać zwarcie uzwojenia, lecz pojedynczy odczyt nie wystarcza bez porównania z dokumentacją.
- Prawidłowa ciągłość uzwojeń nie potwierdza sprawności silnika pod obciążeniem; silnik może mieć uszkodzoną izolację, łożyska, wirnik albo przegrzewać się w czasie pracy.
- Przełącznik należy badać pod kątem ciągłości właściwych styków w poszczególnych położeniach, zgodnie ze schematem. Nie wolno zwierać przewodów na stałe ani omijać zabezpieczeń w celu „sprawdzenia”, czy silnik ruszy.
Jeżeli do silnika dociera prawidłowe zasilanie zgodnie ze schematem, wirnik nie jest zablokowany, a silnik nie uruchamia się lub szybko się przegrzewa, wymiana silnika może być uzasadniona. Diagnostyka obwodu pod napięciem jest pracą dla wykwalifikowanego serwisanta.
Okap działa tylko na jednym biegu
Taki objaw częściej kieruje uwagę na panel przycisków, przełącznik silnika, płytkę sterującą, wiązkę przewodów albo uszkodzenie części obwodu odpowiedzialnej za wybrany bieg niż na sam wirnik. Jeżeli przycisk nie pozostaje w pozycji, odbija, zacina się lub nie zmienia stanu styków podczas pomiaru, podejrzany jest przełącznik.
Jeżeli przyciski działają mechanicznie, ale połączenie elektryczne nie zmienia się zgodnie ze schematem, część wymaga wymiany. Nie dobieraj przełącznika tylko po liczbie przycisków: znaczenie mają układ styków, sposób mocowania, typ konektorów i numer części.
Oświetlenie nie działa
Najpierw ustal, czy problem dotyczy źródła światła, oprawki, przewodów czy niezależnego przełącznika oświetlenia.
- Odłącz okap od zasilania i wyjmij źródło światła zgodnie z instrukcją.
- Obejrzyj żarówkę, halogen lub moduł LED oraz styki oprawki. Ciemne, nadpalone albo luźne styki wskazują na problem w oprawce lub połączeniu, ale nie wykluczają uszkodzenia przełącznika.
- Sprawdź ciągłość obwodu przy odłączonych przewodach. Do wymiany użyj źródła światła o takich samych parametrach i sposobie mocowania jak fabryczne.
- Jeżeli źródło światła i oprawka są sprawne, sprawdź przełącznik oraz wiązkę według schematu danego wariantu.
Nie zakładaj, że każda lampa pasująca wymiarami będzie bezpieczna elektrycznie. Warianty OSC 6711 mogą różnić się oprawką i typem oświetlenia. Jeżeli konstrukcja zawiera zamknięty moduł LED, jego wymiana może wymagać czynności serwisowych.
Głośna praca, drgania lub grzechotanie
Hałas może powstawać przez zabrudzony filtr, ograniczony przepływ, luźne mocowanie, ocierający wirnik, zużyte łożyska silnika, odkształcony element wentylatora albo klapę zwrotną. Kolejność kontroli powinna być możliwie prosta:
- wyczyść i prawidłowo zamontuj filtr przeciwtłuszczowy;
- sprawdź, czy rura nie jest zgnieciona i czy elementy obudowy nie rezonują;
- przy odłączonym zasilaniu porusz wirnikiem i sprawdź, czy nie ociera;
- obejrzyj mocowania silnika, turbiny i obudowy;
- porównaj hałas na różnych biegach.
Jeżeli dźwięk pojawia się tylko przy konkretnym biegu, może wskazywać na rezonans, luźny element lub problem w części obwodu sterującego. Stałe wycie, wyczuwalny luz osiowy, zapach przegrzania albo szybkie nagrzewanie silnika przemawiają za dalszą diagnostyką silnika i jego mocowania.
Dostęp do części i wymiana
W OSC 6711 podstawowy dostęp do filtra uzyskuje się od spodu okapu. Filtr należy odblokować w sposób pokazany w instrukcji, podtrzymując go drugą ręką, aby nie spadł. Dostęp do oprawki oświetlenia zwykle wymaga zdjęcia filtra, natomiast dostęp do przełączników, wiązek i silnika wymaga demontażu odpowiedniej części obudowy.
Przy demontażu podzespołów elektrycznych:
- wykonaj zdjęcie połączeń przed odłączeniem przewodów;
- oznacz złącza, jeśli są podobne lub ich położenie nie jest jednoznaczne;
- nie ciągnij za przewody — zwalniaj zatrzaski złączy;
- odłóż śruby według miejsca montażu;
- sprawdź, czy przewody nie są przyciśnięte przez obudowę ani prowadzone blisko wirnika;
- po montażu upewnij się, że filtr, osłony i mocowania są stabilne.
Nie można bezpiecznie podać jednej liczby śrub ani identycznej kolejności zdejmowania obudowy dla wszystkich wariantów OSC 6711. Przed wymianą silnika lub panelu sprawdź rysunek części i procedurę właściwą dla pełnego oznaczenia urządzenia.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Prace przy obwodzie 230 V oraz pomiary pod napięciem są przeznaczone dla wykwalifikowanego instalatora lub serwisanta. Nie uruchamiaj okapu ze zdjętymi osłonami, bez filtra przeciwtłuszczowego ani z prowizorycznie połączonymi przewodami.
Jak dobrać część do Amica OSC 6711
Przed zakupem odczytaj z tabliczki znamionowej:
- model, w tym końcowe oznaczenie wariantu, na przykład OSC 6711 I albo OSC 6711 W;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- napięcie i dane znamionowe, jeśli są potrzebne do identyfikacji elementu.
Numer modelu z nazwy kategorii może nie wystarczyć do rozróżnienia wykonania. Dotyczy to szczególnie silników, paneli sterowania, oprawek, wiązek, elementów obudowy i filtrów o określonych wymiarach. Identyczne złącze lub podobne zdjęcie również nie potwierdza zgodności: część może różnić się układem styków, mocowaniem, wydajnością, stroną montażu albo przeznaczeniem do innej wersji.
Przed zamówieniem porównaj numer części, wymiary, sposób mocowania, typ złącza i parametry z uszkodzonym elementem oraz danymi urządzenia. Jeżeli nie masz pewności, przygotuj zdjęcie tabliczki znamionowej, zdjęcie części i zapisane oznaczenia przewodów. Na tej podstawie można ograniczyć ryzyko zakupu niewłaściwego wariantu.
Konserwacja, która ogranicza ryzyko awarii
Metalowy filtr przeciwtłuszczowy czyść co najmniej raz w miesiącu przy normalnym użytkowaniu, a częściej przy intensywnym smażeniu. Nie używaj agresywnych rozpuszczalników, strumienia wody ani szorstkich materiałów na obudowie. Filtr nasycony tłuszczem zwiększa opór przepływu i stanowi zagrożenie pożarowe.
W trybie pochłaniacza wymieniaj filtr węglowy według instrukcji właściwego wariantu i intensywności użytkowania. Filtr węglowy nie zastępuje filtra przeciwtłuszczowego. W trybie wyciągu sprawdzaj drożność rury oraz prawidłowe odprowadzanie powietrza. Podczas gotowania nie pozostawiaj otwartego płomienia pod okapem i nie używaj urządzenia bez zamontowanego filtra przeciwtłuszczowego.
FAQ
Czy części do OSC 6711 I pasują do OSC 6711 W?
Nie należy tego zakładać. Litera końcowa może oznaczać inny wariant kolorystyczny lub wykonanie, a różnice mogą dotyczyć panelu, obudowy, wiązki, oświetlenia albo mocowania. Potwierdź kod wyrobu i 14-cyfrowy numer fabryczny Amica.
Czy słabe pochłanianie oznacza uszkodzony silnik?
Nie. Najpierw sprawdź filtr przeciwtłuszczowy, filtr węglowy w trybie pochłaniacza, rurę wentylacyjną, dopływ powietrza i wirnik. Dopiero gdy te przyczyny zostaną wykluczone, warto diagnozować silnik i jego obwód.
Co wymienić, gdy okap działa tylko na jednym biegu?
Nie wymieniaj części na próbę. Sprawdź przełączniki, panel, wiązkę i elementy sterujące zgodnie ze schematem. Jeżeli styki nie zmieniają stanu w odpowiednich położeniach albo przycisk jest uszkodzony mechanicznie, właściwą częścią może być przełącznik lub panel, a nie silnik.
Czy filtr węglowy można umyć i użyć ponownie?
W tym modelu filtr węglowy przeznaczony do pochłaniacza należy wymieniać, a nie myć ani regenerować. Dokładny odstęp wymiany zależy od instrukcji danego wariantu i intensywności gotowania.
Jak sprawdzić silnik okapu miernikiem?
Po odłączeniu urządzenia od sieci odłącz silnik od obwodu i zbadaj ciągłość oraz rezystancję uzwojeń w punktach wskazanych na schemacie. Wynik trzeba porównać z dokumentacją konkretnego wariantu; sama ciągłość uzwojenia nie potwierdza sprawności silnika pod obciążeniem.
Jakie dane podać przy doborze części do Amica OSC 6711?
Podaj pełny model z końcówką wariantu, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy częściach mechanicznych przydatne są również zdjęcie uszkodzonego elementu, jego numer oraz wymiary i sposób mocowania.
