Części do okapu Amica OTC 6541
Części do okapu Amica OTC 6541 pomagają usunąć problemy z wentylacją, panelem teleskopowym, oświetleniem i sterowaniem. Przed zakupem porównaj pełne oznaczenie urządzenia, wersję frontu oraz wymiary i mocowania części, aby naprawa nie zakończyła się doborem niewłaściwego wariantu.
Jak rozpoznać usterkę okapu Amica OTC 6541
Okap teleskopowy OTC 6541 łączy wentylator, układ sterowania, oświetlenie, wysuwany front i elementy prowadzenia. Ten sam objaw może wynikać z kilku różnych przyczyn, dlatego przed zamówieniem części warto przejść od prostych kontroli do pomiarów i dopiero potem oceniać konkretny podzespół.
| Objaw | Możliwe przyczyny | Co sprawdzić | Co oznacza wynik |
| Silnik nie startuje, ale panel lub światło działa | Zabrudzenie i zatłuszczenie dmuchawy, uszkodzony silnik, kondensator, przewody albo sterowanie | Stan filtra i wirnika, swobodę obrotu po odłączeniu zasilania, złącza oraz elementy wskazane w dokumentacji modelu | Swobodny wirnik nie wyklucza uszkodzenia uzwojenia lub kondensatora; brak zasilania przy sprawnym sterowaniu kieruje uwagę na przewody albo moduł |
| Okap działa słabo | Zatkany filtr, ograniczony kanał, niewłaściwy tryb pracy, zbyt mały dopływ powietrza, zabrudzona dmuchawa | Filtr przeciwtłuszczowy, filtr węglowy przy pracy w obiegu zamkniętym, drożność kanału i kierunek przepływu | Jeżeli silnik pracuje normalnie, nie oznacza to sprawności całego układu wentylacji |
| Okap buczy, drży lub pracuje głośniej | Tłuszcz na wirniku, luźne mocowanie, niedrożny filtr lub kanał, niewłaściwa redukcja, zużyty silnik albo zawór zwrotny | Filtry, mocowania, wirnik, kanał i elementy przyłączeniowe | Hałas zmieniający się po zdjęciu filtra wskazuje na opory przepływu, a mechaniczne stuki na mocowanie lub element ruchomy |
| Nie działa oświetlenie | Źródło światła, oprawa, przewody, przełącznik, moduł sterujący albo uszkodzona ścieżka | Oznaczenie i stan modułu LED lub żarówki, styki oraz ciągłość obwodu przy odłączonym zasilaniu | Ciągłość przewodu nie potwierdza sprawności źródła światła pod obciążeniem; brak ciągłości przełącznika może wskazywać na jego uszkodzenie |
| Przyciski lub sensory nie reagują | Zabrudzenie powierzchni, przerwane złącze, uszkodzenie panelu, zasilania elektroniki albo modułu | Czyszczenie panelu, połączenia, ślady przegrzania i bezpiecznik; pomiary napięcia na płytce tylko dla osoby wykwalifikowanej | Jeżeli okap ma zasilanie, ale nie działa ani panel, ani światło, podejrzany jest obwód zasilania lub moduł, nie sam front |
| Wysuwany panel nie uruchamia lub nie wyłącza okapu | Uszkodzona prowadnica, zablokowany mechanizm, wyłącznik krańcowy, przewody albo sterowanie | Płynność wysuwania, mocowania, działanie wyłącznika krańcowego i stan wiązki | Prawidłowy ruch frontu nie gwarantuje poprawnego przełączania sygnału do elektroniki |
Słaba wentylacja nie zawsze oznacza uszkodzony silnik
Najpierw wyjmij i oczyść metalowe filtry przeciwtłuszczowe. W modelach pracujących jako pochłaniacz sprawdź również filtr węglowy; zużytego filtra węglowego nie należy myć ani regenerować, tylko wymienić zgodnie z instrukcją właściwą dla urządzenia. Filtr zatłuszczony ogranicza przepływ, zwiększa hałas i obciąża dmuchawę.
Jeżeli okap pracuje jako wyciąg, skontroluj kanał, kolanka, redukcje i klapę zwrotną. Zbyt mała średnica lub niedrożność może powodować buczenie i słabe odprowadzanie pary mimo prawidłowej pracy silnika. W obiegu zamkniętym powietrze wraca do kuchni po przejściu przez filtr węglowy, więc nie należy oceniać tego trybu tak samo jak wyciągu do kanału.
Po odłączeniu urządzenia od zasilania sprawdź, czy wirnik obraca się bez wyraźnego tarcia i czy nie jest oblepiony tłuszczem. Jeśli obraca się ciężko, samo czyszczenie może pomóc, ale nie rozstrzyga o stanie uzwojeń, łożysk ani kondensatora. Gdy silnik tylko buczy, wolno rusza lub zatrzymuje się po rozgrzaniu, potrzebna jest dalsza diagnostyka układu napędowego.
Diagnostyka silnika, sterowania i oświetlenia
Przed pomiarami odłącz okap od sieci i zabezpiecz go przed przypadkowym włączeniem. Pomiar rezystancji wykonuje się na odłączonym elemencie lub przynajmniej po rozłączeniu badanego obwodu. Wynik nieskończony może oznaczać przerwę w uzwojeniu, przewodzie lub zabezpieczeniu, a bardzo mała rezystancja może wskazywać zwarcie, lecz wartości trzeba interpretować według schematu i danych konkretnego wariantu.
Pomiar ciągłości przełącznika, wyłącznika krańcowego lub przewodu pokazuje stan styków w chwili badania. Nie potwierdza zachowania elementu pod obciążeniem ani poprawnego działania całego modułu. Wyłącznik krańcowy panelu należy sprawdzać w obu położeniach frontu, bez wymuszania jego pracy i bez trwałego mostkowania zabezpieczenia.
Jeśli okap nie reaguje w całości, najpierw sprawdź gniazdo, przewód, złącza i widoczne ślady nadpalenia. Dopiero gdy zasilanie dochodzi do urządzenia, można rozważać moduł zasilający, sterujący lub panel. Wymiana bezpiecznika bez ustalenia przyczyny jego przepalenia może doprowadzić do ponownej awarii.
Diagnostyka napięcia sieciowego na płytce oraz pomiary podczas pracy wymagają odpowiednich kwalifikacji, przyrządów i doświadczenia. W obwodach okapu występuje napięcie niebezpieczne dla życia. Takie czynności powinien wykonywać wykwalifikowany serwisant, bez obchodzenia blokad i bez prowizorycznych połączeń.
Dostęp do części i wymiana
W OTC 6541 podstawowy dostęp uzyskuje się zwykle od spodu urządzenia: po wyjęciu filtrów można obejrzeć dmuchawę, oświetlenie, przewody i część mocowań. Panel teleskopowy oraz prowadnice wymagają ostrożnego wysunięcia i podparcia frontu. Moduł sterowania lub zasilania może znajdować się za osłoną wewnętrzną albo w pobliżu górnej części obudowy. Dokładna kolejność i liczba mocowań zależy od wersji wykonania, dlatego nie należy przenosić instrukcji z innego okapu na OTC 6541.
Przed demontażem:
- odłącz wtyczkę lub wyłącz właściwy obwód zasilający;
- zrób zdjęcia ułożenia przewodów i oznacz złącza;
- nie ciągnij za przewody, taśmy ani zatrzaski panelu;
- zabezpiecz szklane i wysuwane elementy przed upadkiem;
- sprawdź, czy część współpracująca, na przykład wiązka, prowadnica lub wyłącznik krańcowy, nie jest przyczyną problemu.

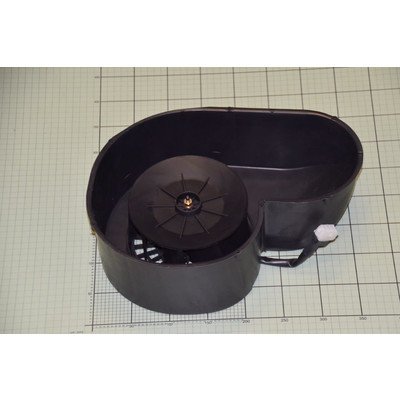

Przy wymianie kompletnej dmuchawy porównaj położenie mocowań, kierunek przepływu, złącza i sposób podłączenia. Nie zmieniaj przewodów tylko dlatego, że nowy silnik ma podobny wygląd lub dodatkowy zacisk. Po montażu sprawdź ręcznie, czy wirnik nie ociera, panel przesuwa się bez zacięć, a przewody nie znajdują się w strefie ruchu. Próby działania wykonuj dopiero po założeniu osłon i filtrów.

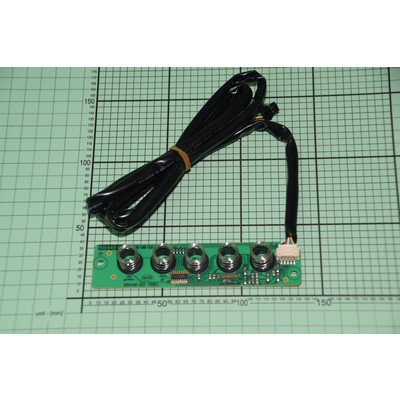

Moduł sterujący można czasem naprawić na poziomie elektroniki, ale wymaga to rozpoznania uszkodzonego obwodu, a nie wymiany elementów na próbę. Jeżeli płytka ma nadpalenia, uszkodzony bezpiecznik lub ślady zwarcia, naprawę powinien wykonać elektronik mający doświadczenie z urządzeniami zasilanymi z sieci.
Jak dobrać części do Amica OTC 6541
Skrócona nazwa OTC 6541 może nie wystarczyć do identyfikacji właściwego wariantu. Przed zakupem odczytaj z tabliczki znamionowej:
- model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny.
W przypadku Amica pełny zestaw tych danych jest ważniejszy niż sam wygląd części. W obrębie podobnych okapów mogą występować różne panele frontowe, kolory, sterowanie sensorowe lub mechaniczne, wiązki przewodów, moduły, prowadnice i elementy oświetlenia. Podobne złącze nie gwarantuje zgodności, ponieważ znaczenie mogą mieć także parametry elektryczne, oprogramowanie, sposób mocowania i wersja obudowy.
Przy częściach mechanicznych porównaj wymiary, stronę montażu, rozstaw otworów, kształt zatrzasków i sposób prowadzenia elementu. Przy filtrach zmierz długość, szerokość i grubość oraz sprawdź, czy jest to filtr przeciwtłuszczowy czy węglowy. Przy oświetleniu nie zastępuj modułu innym źródłem bez potwierdzenia parametrów i sposobu zasilania.
Najbezpieczniejszy następny krok to przesłanie zdjęcia tabliczki znamionowej oraz zdjęcia uszkodzonej części. Do zgłoszenia dołącz oznaczenia nadrukowane na module, silniku lub wiązce. Dzięki temu można porównać konkretny wariant, a nie tylko nazwę handlową okapu.
Konserwacja i błędy, których warto unikać
Metalowe filtry przeciwtłuszczowe czyść regularnie, ponieważ nagromadzony tłuszcz zwiększa ryzyko pożaru i obciąża wentylator. Nie uruchamiaj okapu bez filtrów, jeśli konstrukcja urządzenia wymaga ich obecności. Do czyszczenia elektroniki i powierzchni nie używaj strumienia wody, agresywnych rozpuszczalników ani mokrej gąbki pozostawiającej wilgoć w obudowie.
Unikaj kilku typowych błędów:
- nie kupuj silnika, panelu ani modułu wyłącznie na podstawie zdjęcia;
- nie wymieniaj kilku podzespołów jednocześnie bez ustalenia przyczyny;
- nie mostkuj wyłącznika krańcowego i nie pozostawiaj zdjętych osłon;
- nie sprawdzaj szczelności kanału ani instalacji elektrycznej płomieniem;
- nie zakładaj, że brak światła oznacza uszkodzenie całego modułu sterującego;
- nie traktuj samego kodu lub objawu jako dowodu uszkodzenia konkretnej części.
FAQ
Czy część oznaczona jako OTC 6541 będzie pasować do każdego okapu z tej serii?
Nie. Potwierdź model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Różnice mogą dotyczyć koloru frontu, sterowania, mocowania, wiązki przewodów lub wersji oświetlenia.
Okap działa, ale słabo pochłania zapachy. Czy trzeba wymienić silnik?
Nie od razu. Najpierw wyczyść filtr przeciwtłuszczowy, wymień zużyty filtr węglowy i sprawdź drożność kanału. Dopiero gdy przepływ jest prawidłowy, a wirnik obraca się ciężko, hałasuje lub silnik traci moc, warto diagnozować dmuchawę.
Czy brak światła oznacza uszkodzenie modułu sterującego?
Nie musi. Przyczyną może być źródło światła, oprawa, przewód, przełącznik lub tylko fragment obwodu oświetlenia. Pomiar ciągłości wykonuj po odłączeniu zasilania, a pomiary napięcia pozostaw osobie z odpowiednimi kwalifikacjami.
Jak sprawdzić, czy problem powoduje wysuwany panel?
Odłącz urządzenie od zasilania i oceń, czy front przesuwa się płynnie oraz czy prowadnice nie są uszkodzone. Następnie sprawdź mechaniczne działanie wyłącznika krańcowego i jego złącze. Nie zwieraj styków na stałe, ponieważ wyłącznik może pełnić funkcję sterującą lub zabezpieczającą.
Czy można naprawić moduł zamiast go wymieniać?
Czasem tak, szczególnie gdy uszkodzenie ogranicza się do elementu zasilacza lub zabezpieczenia. Najpierw trzeba jednak znaleźć przyczynę awarii. Wymiana samego bezpiecznika bez sprawdzenia obwodu może spowodować ponowne przepalenie albo uszkodzenie kolejnych elementów.
Jakie dane wysłać do doboru części Amica?
Przygotuj zdjęcie całej tabliczki znamionowej, model, kod wyrobu i 14-cyfrowy numer fabryczny. W przypadku podzespołu elektronicznego lub silnika pomocne są także zdjęcia etykiety, złączy, mocowań i przewodów.
