Części do okapu Amica OTP 9651
Części do okapu Amica OTP 9651 pozwalają naprawić między innymi niedziałający wentylator, oświetlenie LED lub układ reagujący na wysunięcie panelu. Przed zakupem ustal, która funkcja zawiodła, i porównaj pełny model, kod wyrobu oraz 14-cyfrowy numer fabryczny z tabliczki znamionowej — podobny wygląd części nie potwierdza zgodności.
Jak działa okap Amica OTP 9651 i co ma znaczenie przy diagnozie?
W pełnym oznaczeniu urządzenia może występować dodatkowa końcówka, na przykład OTP9651BG. Jest to okap teleskopowy z wysuwanym panelem, sterowaniem sensorowym, listwą LED i silnikiem bezszczotkowym BLDC. Te cechy wpływają na kolejność diagnostyki oraz dobór części.
Wentylator może pracować dopiero po wysunięciu panelu. Za rozpoznanie jego położenia odpowiada wyłącznik krańcowy, nazywany również mikrowyłącznikiem. Po wsunięciu panelu układ wyłącza wentylator, natomiast oświetlenie jest sterowane niezależnie. Dlatego sytuacja, w której światło działa, ale turbina nie uruchamia się po wysunięciu okapu, nie jest jeszcze dowodem uszkodzenia silnika.
Objawy i kolejność sprawdzania części
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Wentylator nie rusza, ale światło i panel działają | niewciśnięty lub uszkodzony mikrowyłącznik, problem z mechanizmem wysuwu, przerwany przewód, sterownik albo silnik | pełne wysunięcie panelu, działanie mechaniczne krańcówki, złącza i ciągłość styków mikrowyłącznika | brak zmiany stanu styków po naciśnięciu wskazuje na krańcówkę; prawidłowy test kieruje diagnostykę do przewodów, sterowania i silnika |
| Okap jest całkowicie martwy | brak zasilania, uszkodzony przewód lub złącze, zabezpieczenie albo zasilacz elektroniki | gniazdko sprawdzone innym odbiornikiem, przewód, wtyki i płytkę pod kątem nadpaleń | obecność napięcia w gniazdku wyklucza tylko instalację przed okapem, a nie usterkę jego przewodu lub elektroniki |
| Wentylator działa, ale listwa LED nie świeci | uszkodzona listwa, złącze, przewód, obwód zasilania LED lub wyjście sterownika | osadzenie wtyku, stan przewodów i ślady przegrzania; pomiary zasilania tylko według schematu danego wykonania | sprawna mechanicznie wtyczka nie potwierdza sprawności listwy ani jej zasilacza |
| Okap reaguje na wysunięcie tylko czasami | zużyta krańcówka, luźne mocowanie, zabrudzenie mechanizmu albo nadłamany przewód | powolne wysuwanie panelu i obserwację momentu załączenia, następnie test styków po odłączeniu części | niestabilna zmiana ciągłości przy jednakowym nacisku wskazuje na zużycie lub zabrudzenie mikrowyłącznika |
| Wentylator pracuje głośno lub słabo usuwa parę | zabrudzone filtry, niedrożny lub zwężony kanał, luźny element, zabrudzony wirnik albo usterka napędu | próbę po oczyszczeniu filtrów, drożność wylotu, klapę zwrotną i wirnik | poprawa po zdjęciu zapchanego filtra wskazuje na opór przepływu, a nie automatycznie na uszkodzenie silnika |
Wentylator nie działa — dlaczego najpierw sprawdzić mikrowyłącznik?
Po wysunięciu panel powinien mechanicznie zmienić położenie wyłącznika krańcowego. Jeżeli panel nie dochodzi do właściwej pozycji, element wykonawczy jest przesunięty albo sam mikrowyłącznik ma wypalone styki, sterownik może otrzymywać informację, że okap nadal jest wsunięty.
Po odłączeniu okapu od sieci można zdjąć filtry przeciwtłuszczowe i obejrzeć mechanizm wysuwu od spodu. Należy sprawdzić, czy panel swobodnie przesuwa się do końca, czy naciska dźwignię lub trzpień krańcówki oraz czy jej obudowa nie jest pęknięta. Tłuszcz i kurz mogą utrudniać ruch mechanizmu, ale zalanie mikrowyłącznika preparatem czyszczącym nie jest właściwą metodą naprawy.

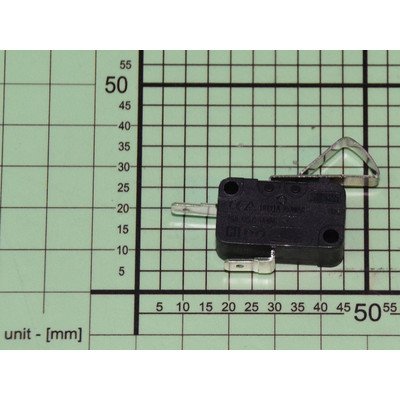

Pomiar mikrowyłącznika
- Odłącz okap od zasilania i upewnij się, że pomiar nie jest wykonywany w obwodzie pod napięciem.
- Zrób zdjęcie ułożenia przewodów, a następnie odłącz przynajmniej jeden przewód od badanego styku. Pomiar elementu pozostawionego w instalacji może zostać zafałszowany przez równoległe obwody.
- Ustaw multimetr na test ciągłości lub najniższy zakres rezystancji.
- Zidentyfikuj zaciski według oznaczeń na obudowie części, takich jak COM, NO lub NC. Nie należy ustalać pinów wyłącznie na podstawie ich położenia.
- Porównaj wynik przy zwolnionym i wciśniętym przycisku. Para COM–NO powinna przejść z przerwy w stan bardzo małej rezystancji, a COM–NC odwrotnie, jeśli taki styk występuje.
Brak powtarzalnej zmiany wskazania przemawia za uszkodzeniem krańcówki. Prawidłowy wynik potwierdza jedynie działanie styków podczas pomiaru małym prądem — nie wyklucza luźnego złącza, przerwy pojawiającej się podczas przesuwania panelu ani problemu w sterowniku.

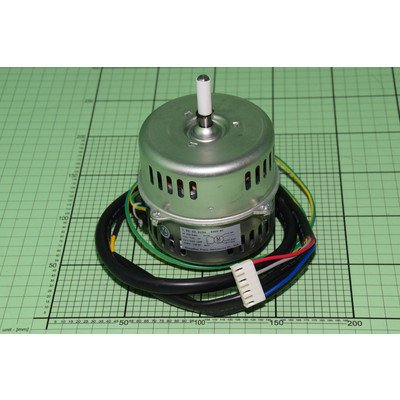

Jak diagnozować silnik BLDC?
W wykonaniu OTP9651BG producent stosuje silnik bezszczotkowy BLDC. Nie należy więc automatycznie przenosić na ten model porad dotyczących zwykłych silników okapowych z kondensatorem pracy. Szukanie uniwersalnego kondensatora rozruchowego lub porównywanie rezystancji uzwojeń z przypadkowym silnikiem może prowadzić do błędnej diagnozy i zakupu niewłaściwej części.
Przed podejrzeniem silnika warto potwierdzić:
- prawidłowe działanie krańcówki panelu;
- ciągłość wiązki między mechanizmem, sterownikiem i napędem;
- brak cofniętych, zaśniedziałych lub przegrzanych styków we wtykach;
- swobodę wirnika po odłączeniu zasilania, bez ocierania, pęknięć i nagromadzonego tłuszczu;
- brak śladów przegrzania elektroniki sterującej napędem.
Samo sprawdzenie rezystancji silnika nie potwierdza sprawności kompletnego napędu BLDC. Taki zespół może mieć elektronikę, czujniki położenia lub sposób sterowania wymagający procedury właściwej dla konkretnej części. Pomiary sygnałów i napięć podczas pracy wymagają dokumentacji technicznej, odpowiednich przyrządów oraz kwalifikacji.
Pomiary w urządzeniu zasilanym napięciem sieciowym są przeznaczone dla wykwalifikowanego technika. Opisane czynności wymagają doświadczenia, właściwych narzędzi i zabezpieczenia stanowiska; nie są przeznaczone dla osoby bez przygotowania.

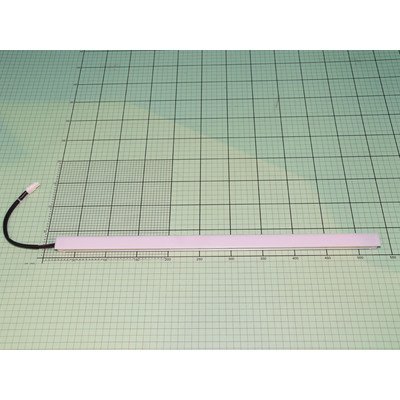

Listwa LED nie świeci — część czy sterowanie?
Oświetlenie działa niezależnie od położenia panelu, dlatego wsunięcie okapu nie powinno samo w sobie wyłączać światła. Jeżeli wentylator i wyświetlacz działają, a listwa LED pozostaje ciemna, zacznij od odłączonego od sieci urządzenia i sprawdź połączenie listwy, przewody oraz styki złącza. Luźna wtyczka może dawać ten sam objaw co uszkodzony moduł LED.
Nie należy podłączać przypadkowej taśmy LED ani dobierać zamiennika tylko według długości. Znaczenie mają napięcie i sposób zasilania, moc, typ złącza, polaryzacja, rozstaw mocowań, wymiary oraz odprowadzanie ciepła. Producent zaleca stosowanie modułu o specyfikacji zgodnej z elementem fabrycznym.
Jeżeli pomiar wykonany według schematu konkretnego wykonania potwierdzi prawidłowe zasilanie dochodzące do listwy, a moduł nie świeci, podejrzenie przesuwa się na samą listwę LED. Brak zasilania nie dowodzi jej sprawności — wskazuje na konieczność sprawdzenia przewodu, złącza i układu sterującego.
Cały okap nie reaguje
Gdy nie działa panel, oświetlenie ani wentylator, najpierw sprawdź gniazdko za pomocą innego odbiornika. Następnie, po odłączeniu okapu, obejrzyj wtyczkę, przewód zasilający i dostępne złącza. Nadtopienia, osad po łuku elektrycznym lub zapach spalenizny są powodem do wstrzymania dalszego uruchamiania.
Nie kupuj kompletnego modułu tylko dlatego, że urządzenie jest martwe. W podobnych okapach przyczyną może być przerwane zabezpieczenie lub uszkodzenie sekcji zasilającej płytkę. Przepalony bezpiecznik na module nie jest jednak samodzielną diagnozą: przed jego wymianą trzeba znaleźć przyczynę przeciążenia albo zwarcia. Założenie mocniejszego zabezpieczenia może powiększyć uszkodzenia i stworzyć zagrożenie pożarowe.
Weryfikacja napięcia sieciowego na wejściu modułu oraz napięć zasilających elektronikę wymaga pracy przy odsłoniętych obwodach. Powinien ją wykonać technik, który dysponuje schematem lub potrafi prawidłowo rozpoznać część pierwotną i wtórną zasilacza.
Słabe pochłanianie nie musi oznaczać uszkodzenia silnika
OTP 9651 może pracować jako wyciąg odprowadzający powietrze do kanału albo jako pochłaniacz zwracający przefiltrowane powietrze do pomieszczenia. W trybie pochłaniacza potrzebne są filtry węglowe, natomiast przy pracy jako wyciąg zbędny filtr węglowy może zwiększać opór przepływu.
Gdy wydajność spadła, sprawdź kolejno:
- Czy aluminiowe filtry przeciwtłuszczowe są czyste i całkowicie suche po myciu.
- Czy filtr węglowy nie jest nasycony, jeśli urządzenie pracuje jako pochłaniacz.
- Czy przewód wentylacyjny nie jest zgnieciony, zwężony lub zatkany.
- Czy klapa zwrotna otwiera się swobodnie.
- Czy do kuchni może napływać powietrze potrzebne do pracy wyciągu.
- Czy wirnik nie jest oblepiony tłuszczem i nie ociera o obudowę.
Producent zaleca czyszczenie filtra przeciwtłuszczowego co miesiąc. W standardowym filtrze węglowym przeznaczonym do tego urządzenia nie należy przywracać chłonności przez mycie; wymienia się go zgodnie z instrukcją i intensywnością użytkowania. Odpowiednie części filtracyjne można znaleźć w kategorii filtrów do okapów Amica.
Dostęp i wymiana części
Typowy dostęp serwisowy rozpoczyna się od całkowitego odłączenia okapu od sieci, wysunięcia panelu oraz wyjęcia filtrów przeciwtłuszczowych. Dopiero wtedy można ocenić położenie krańcówki, przewodów, oświetlenia i osłon zespołu wentylatora.
Przed odłączeniem złączy wykonaj zdjęcia i oznacz ich położenie. Nie ciągnij za przewody — chwytaj za korpus wtyku i zwolnij zatrzask. Przy wymianie mikrowyłącznika zachowaj jego pozycję względem mechanizmu panelu; niewłaściwe ustawienie może sprawić, że przełączy się zbyt wcześnie albo wcale.
Listwę LED należy zamontować tak, aby prawidłowo przylegała do przewidzianego mocowania lub elementu odprowadzającego ciepło. Przewodów nie wolno prowadzić w pobliżu wirnika ani zaciskać między osłonami. Wymiana silnika może wymagać zdjęcia kolejnych osłon, a w niektórych zabudowach także częściowego wysunięcia okapu z szafki. Nie należy demontować urządzenia z mebla bez jego podparcia.
Po naprawie sprawdź kolejno oświetlenie, reakcję wentylatora na pełne wysunięcie i wsunięcie panelu, wszystkie trzy biegi oraz brak ocierania i nietypowych drgań. Filtry załóż dopiero po potwierdzeniu prawidłowego ułożenia przewodów i osłon.
Więcej grup części do tej marki znajduje się w kategorii okapów Amica.
Jak dobrać część do Amica OTP 9651?
Nie opieraj wyboru wyłącznie na nazwie „OTP 9651”, zdjęciu części ani identycznym złączu. Do doboru przygotuj:
- pełny model z końcówką wariantu, na przykład OTP9651BG, jeśli tak zapisano go na tabliczce;
- kod wyrobu Amica;
- 14-cyfrowy numer fabryczny;
- oznaczenie wymontowanej części;
- zdjęcie złącza, mocowania i całej tabliczki znamionowej.
W przypadku silnika trzeba potwierdzić nie tylko gabaryty, lecz także typ napędu BLDC, sposób sterowania, złącze i zgodność katalogową. Dla listwy LED istotne są jej parametry elektryczne i mechaniczne, a dla mikrowyłącznika — układ styków, sposób mocowania, położenie elementu uruchamiającego oraz obciążalność.
Ostatnim krokiem przed zakupem powinno być porównanie pełnych danych z tabliczki z listą zgodnych urządzeń przypisaną do części. Jeśli oznaczenia są nieczytelne, prześlij zdjęcie tabliczki i starego podzespołu do weryfikacji zamiast dobierać go na podstawie samego wyglądu.
FAQ – części i naprawa okapu Amica OTP 9651
Dlaczego wentylator nie działa po włączeniu panelu dotykowego?
W tym okapie wentylator wymaga wysunięcia panelu. Jeżeli oświetlenie i wyświetlacz działają, sprawdź najpierw, czy panel naciska mikrowyłącznik i czy jego styki prawidłowo zmieniają stan. Dopiero po wykluczeniu krańcówki oraz przewodów należy podejrzewać sterownik lub silnik.
Czy wsunięcie panelu powinno wyłączać oświetlenie?
Nie. Wyłącznik krańcowy związany z panelem wyłącza wentylator, natomiast oświetlenie jest sterowane niezależnie. Brak światła przy działającym wentylatorze kieruje diagnostykę do listwy LED, jej połączeń i obwodu zasilania.
Czy silnik można sprawdzić przez pomiar kondensatora rozruchowego?
Nie należy zakładać, że taki test pasuje do tego wykonania. OTP9651BG wykorzystuje napęd BLDC, więc porady dotyczące klasycznych silników jednofazowych z kondensatorem mogą być nieadekwatne. Potrzebna jest procedura właściwa dla oznaczenia silnika i jego sterownika.
Czy przepalony bezpiecznik na module wystarczy wymienić?
Nie. Bezpiecznik zwykle przepala się w następstwie przeciążenia lub zwarcia. Założenie nowego bez ustalenia przyczyny może doprowadzić do ponownego uszkodzenia. Nie wolno też stosować elementu o większym prądzie znamionowym ani mostkować zabezpieczenia.
Jak sprawdzić mikrowyłącznik wysuwanego panelu?
Po odłączeniu urządzenia od sieci odizoluj badane styki od reszty obwodu i zmierz ciągłość między zaciskami wskazanymi na obudowie. Wynik powinien zmieniać się powtarzalnie po naciśnięciu przycisku. Układ pinów trzeba ustalić z oznaczeń konkretnej części.
Jakie dane są potrzebne do zamówienia części?
Potrzebne są model, kod wyrobu i 14-cyfrowy numer fabryczny Amica. Zachowaj pełną końcówkę modelu i porównaj oznaczenie starej części. Sam zapis „OTP 9651” może nie wystarczyć do rozróżnienia wariantu technicznego.
