Części do okapu Amica OTS 6235
Części do okapu Amica OTS 6235 dobiera się na podstawie pełnych danych z tabliczki znamionowej, ponieważ warianty OTS 6235I i OTS 6235W mogą różnić się wyposażeniem. Przy problemach z wyciągiem, hałasem, oświetleniem lub sterowaniem najpierw rozdziel usterkę filtra, wentylatora, przełącznika i zasilania.
Jak rozpoznać właściwy zakres części do OTS 6235
Amica OTS 6235 jest okapem teleskopowym z wysuwanym panelem, niezależnym oświetleniem, wentylatorem oraz kilkoma prędkościami pracy. W zależności od wersji może pracować jako wyciąg podłączony do przewodu wentylacyjnego albo jako pochłaniacz z filtrem węglowym. Dlatego podobny objaw nie zawsze oznacza awarię silnika.
Przed zamówieniem części sprawdź dane z tabliczki znamionowej. W przypadku urządzeń Amica przydatne są:
- pełny model, na przykład OTS 6235I albo OTS 6235W;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- typ urządzenia oraz oznaczenia zapisane na istniejącej części;
- zdjęcie tabliczki i zdjęcie uszkodzonego elementu, jeżeli oznaczenie jest nieczytelne.
Sam zapis OTS 6235 może nie wystarczyć do potwierdzenia zgodności wariantu. Nie wybieraj części wyłącznie na podstawie zdjęcia, liczby styków lub podobnego wyglądu dmuchawy.
Objaw a możliwa przyczyna
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Okap nie reaguje, nie działa też światło | Brak zasilania, uszkodzony przewód, wyłącznik, zabezpieczenie, panel lub moduł sterujący | Gniazdo, wtyczkę, przewód i widoczne ślady nadpalenia; następnie ciągłość obwodu po odłączeniu urządzenia od sieci | Jeżeli nie działa żadna funkcja, nie zaczynaj od zakupu silnika. Potrzebna jest diagnostyka toru zasilania i sterowania. |
| Światło działa, ale wentylator nie startuje | Przełącznik, panel sterowania, przewody, kondensator występujący w danej wersji, silnik lub zablokowany wirnik | Po odłączeniu zasilania sprawdź, czy wirnik obraca się bez wyraźnego tarcia i czy złącza nie są zaśniedziałe lub nadpalone | Swobodny obrót nie potwierdza sprawności silnika. Brak reakcji może leżeć po stronie sterowania, a nie dmuchawy. |
| Silnik buczy, wolno rusza albo zatrzymuje się | Tłuszcz na wirniku lub w łożyskowaniu, uszkodzony kondensator, zużyte łożyskowanie, uszkodzone uzwojenie albo przeciążenie układu wentylacyjnego | Oględziny wirnika, kontrola oporów mechanicznych i pomiar elementu zgodnie ze schematem konkretnego wariantu | Jeżeli czyszczenie nie usuwa oporu, występuje luz lub silnik szybko się nagrzewa, zasadna może być wymiana kompletnej dmuchawy. |
| Okap pracuje, ale słabo pochłania | Zabrudzony filtr przeciwtłuszczowy, zużyty filtr węglowy, niedrożny przewód, zbyt wiele załamań kanału, źle ustawiony tryb pracy lub niesprawny wentylator | Stan filtrów, drożność przewodu i kierunek przepływu powietrza; w trybie pochłaniacza obecność właściwego filtra węglowego | Wymiana silnika nie poprawi przepływu, jeżeli powietrze jest blokowane przez filtr lub instalację. |
| Hałas, drgania lub stukanie | Zabrudzony albo niewyważony wirnik, luźne mocowanie, ocierająca obudowa, zużyte łożyskowanie, klapa zwrotna lub przewód | Oględziny po odłączeniu zasilania, sprawdzenie mocowań i ręczny obrót wirnika | Hałas zależny od biegu może wskazywać na zespół napędowy, a grzechotanie po wyłączeniu może pochodzić z elementu instalacji wentylacyjnej. |
| Działa tylko jeden bieg | Uszkodzony przełącznik, styk, przewód, moduł sterujący albo uzwojenie silnika | Porównanie działania wszystkich pozycji, oględziny styków i pomiar ciągłości odłączonego przełącznika według jego schematu | Nie zwieraj przewodów na próbę. Różne silniki wielobiegowe mają odmienne wyprowadzenia. |
| Oświetlenie nie działa, wentylator działa | Źródło światła, oprawka, przewody, przełącznik albo fragment płytki sterującej | Typ i stan źródła światła, oprawkę oraz przewody przy odłączonym urządzeniu | Zastosuj źródło o takiej samej specyfikacji jak fabryczne. Nie zakładaj, że każda żarówka o podobnym gwincie będzie właściwa. |
Co sprawdzić przed wymianą silnika lub dmuchawy
1. Filtry i droga przepływu
Metalowy filtr przeciwtłuszczowy powinien być czysty i prawidłowo zatrzaśnięty. Filtr z włókniny wymienia się, jeżeli jest zużyty, a filtra węglowego nie należy myć ani regenerować, chyba że producent konkretnego typu przewidział inaczej. W modelach pracujących jako pochłaniacz filtr węglowy musi pasować do konstrukcji silnika i mocowania.
Jeżeli okap jest podłączony do kanału, sprawdź, czy przewód nie jest zagięty, zatkany lub nadmiernie zwężony. Słaby ciąg przy prawidłowo obracającym się wentylatorze nie jest wystarczającym powodem do wymiany dmuchawy.
2. Wirnik i obudowa wentylatora
Po odłączeniu wtyczki od sieci zdejmij dostępny filtr i obejrzyj wirnik. Usuń tłusty osad z dostępnych powierzchni, nie zalewając silnika ani złączy. Wirnik powinien obracać się bez ocierania o obudowę. Wyczuwalny luz osiowy, zatarcie, ślady przegrzania lub pęknięte łopatki wskazują na problem zespołu wentylatora, ale nie rozstrzygają jeszcze, czy wymienić sam wirnik, silnik czy kompletną dmuchawę.
3. Połączenia elektryczne
Przy odłączonym urządzeniu sprawdź, czy złącza silnika, przełącznika i oświetlenia są osadzone, nie są nadpalone i nie mają śladów wilgoci lub tłuszczu. Pomiar ciągłości wykonuj dopiero po odłączeniu przewodów od badanego elementu; pomiar przez podłączony moduł może dać mylący wynik.
Rezystancję uzwojeń silnika można oceniać tylko według schematu i danych właściwych dla danego wariantu. Wynik przerwy w uzwojeniu albo zwarcia do obudowy jest nieprawidłowy, lecz prawidłowa rezystancja na zimno nie potwierdza sprawności pod obciążeniem ani działania wszystkich biegów. Nie podawaj napięcia na nieoznaczone wyprowadzenia i nie kieruj się samymi kolorami przewodów.
Diagnostyka pod napięciem oraz pomiary w obwodach 230 V są przeznaczone dla osoby z odpowiednimi kwalifikacjami, doświadczeniem i narzędziami. Przy takim badaniu potrzebne są zabezpieczenia przed porażeniem i przypadkowym uruchomieniem wentylatora.
Dostęp do części i wymiana
W OTS 6235 dostęp do elementów wewnętrznych uzyskuje się zwykle od spodu, po wysunięciu panelu teleskopowego i wyjęciu filtrów, a dalszy zakres demontażu zależy od wersji obudowy. Nie należy zdejmować elementów zabudowy bez podparcia okapu ani ciągnąć za przewody.
Przed demontażem:
- odłącz urządzenie od sieci i odczekaj, aż oświetlenie całkowicie ostygnie;
- sfotografuj położenie złączy oraz oznacz przewody, jeżeli mogą zostać pomylone;
- wyjmij filtry i oczyść miejsce pracy, aby tłuszcz nie dostał się do wnętrza silnika;
- sprawdź sposób mocowania dmuchawy, przełącznika lub oprawki przed odkręceniem elementu;
- zachowaj podkładki, tuleje, uchwyty i elementy tłumiące drgania.

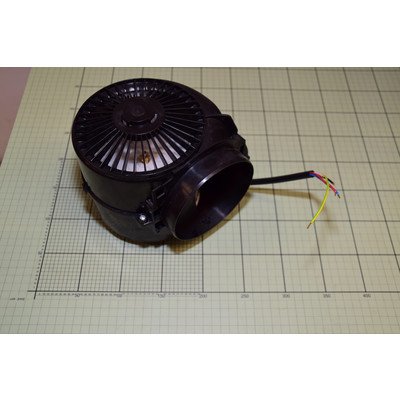

Przy wymianie dmuchawy porównaj nie tylko korpus, lecz także kierunek przepływu, położenie mocowań, typ złącza, liczbę biegów i sposób współpracy z przełącznikiem. Nowy silnik z dodatkowym wyprowadzeniem nie może być podłączany według przypadkowego schematu. Przewody należy odwzorować na podstawie dokumentacji konkretnej części i wcześniejszego połączenia, a nie według koloru lub podobieństwa do innego okapu.
Po montażu upewnij się, że wirnik nie ociera, przewody nie znajdują się w pobliżu ruchomych części, a obudowa i filtry są prawidłowo zamocowane. Sprawdzenie działania wszystkich biegów oraz oświetlenia wykonuje się po całkowitym zamknięciu obudowy. Nie uruchamiaj okapu bez filtra przeciwtłuszczowego i nie mostkuj wyłącznika wysuwanego panelu.
Jak dobrać części do Amica OTS 6235
Najbezpieczniej rozpocząć od pełnych danych urządzenia, a dopiero potem porównywać oznaczenie części. Dotyczy to szczególnie:
- kompletnej dmuchawy lub silnika wielobiegowego;
- przełączników i paneli sterujących;
- oprawek oraz modułów oświetlenia;
- filtrów przeciwtłuszczowych i węglowych;
- prowadnic, elementów wysuwanego frontu i mocowań.
Numer części zapisany na starej dmuchawie pomaga, ale nie zastępuje identyfikacji okapu. Część o takim samym wyglądzie może mieć inną moc, kierunek pracy, rozstaw mocowań, sposób podłączenia albo współpracować z innym układem sterowania. Jeżeli producent rozróżnia wersję I i W, zachowaj to oznaczenie w zapytaniu.
Przed zakupem przygotuj model, kod wyrobu, numer fabryczny oraz zdjęcia tabliczki i złącza. W razie wątpliwości sprawdź również wymiary, sposób mocowania i oznaczenie odczytane z wymienianego elementu. Nie kupuj kilku części na próbę i nie zakładaj, że kod usterki lub pojedynczy objaw wskazuje automatycznie konkretny podzespół.
Więcej części do tej rodziny urządzeń znajdziesz w kategorii okapy Amica. Jeżeli problem dotyczy spadku pochłaniania lub zapachu, sprawdź także filtry do okapów Amica.
FAQ
Czy model OTS 6235 wystarczy do dobrania części?
Nie zawsze. OTS 6235 może występować w różnych wariantach, dlatego do potwierdzenia zgodności potrzebne są pełne dane z tabliczki: model z końcówką, kod wyrobu i 14-cyfrowy numer fabryczny Amica.
Okap OTS 6235 buczy, ale nie obraca wentylatorem. Czy trzeba wymienić silnik?
Nie od razu. Przyczyną może być zabrudzenie, zablokowany wirnik, kondensator występujący w danej wersji, sterowanie albo uszkodzenie silnika. Najpierw odłącz urządzenie od sieci, sprawdź opory mechaniczne i stan połączeń. Pomiar elektryczny musi uwzględniać schemat konkretnego wariantu.
Dlaczego okap słabo ciągnie po wymianie filtra?
Sprawdź, czy filtr jest właściwy i poprawnie zamontowany, a następnie skontroluj przewód wentylacyjny, zwężki i drożność wylotu. W trybie pochłaniacza zużyty filtr węglowy ogranicza skuteczność usuwania zapachów, natomiast w trybie wyciągu problem może leżeć w instalacji, a nie w części okapu.
Czy można podłączyć dmuchawę po kolorach przewodów?
Nie. Kolory nie są wystarczającym oznaczeniem funkcji wyprowadzeń. Należy porównać oznaczenia, schemat, liczbę biegów, złącze oraz sposób sterowania w konkretnej wersji OTS 6235. Błędne podłączenie może uszkodzić silnik lub stworzyć zagrożenie porażeniem.
Jak dobrać filtr węglowy do OTS 6235?
Najpierw ustal, czy okap pracuje jako pochłaniacz i jaki typ mocowania przewidziano dla danego wariantu. Filtr musi pasować wymiarami, kształtem i sposobem zamocowania do zespołu wentylatora. Samo określenie „filtr do Amica” albo podobne zdjęcie nie potwierdza zgodności.
Co zrobić, gdy działa światło, ale żaden bieg wentylatora?
Sprawdź filtry i wirnik po odłączeniu zasilania, a następnie połączenia przełącznika, panelu i dmuchawy. Jeżeli zasilanie dociera do urządzenia, ale silnik nie reaguje, potrzebne jest rozróżnienie usterki sterowania, przewodów, kondensatora lub uzwojenia. Nie wymieniaj silnika bez sprawdzenia toru sterowania.
