Części do okapu Amica OTS 635
Części do okapu Amica OTS 635 obejmują między innymi filtry, silniki, elementy oświetlenia, sterowanie oraz podzespoły wysuwanego panelu. Przy słabym ciągu, hałasie, braku reakcji na otwarcie lub niedziałającej lampie najpierw ustal źródło problemu. Właściwy wariant dobieraj według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Jak jest zbudowany okap Amica OTS 635?
Dokumentacja producenta opisuje OTS 635 I jako okap teleskopowy o szerokości 60 cm, przeznaczony do zabudowy w szafce. Urządzenie może pracować jako wyciąg odprowadzający powietrze do kanału albo jako pochłaniacz z filtrami węglowymi. Ma trzy prędkości, sterowanie przyciskowe SoftTouch, dwa silniki, dwa aluminiowe filtry przeciwtłuszczowe oraz oświetlenie halogenowe.
Wysunięcie panelu czołowego uruchamia wcześniej wybraną funkcję, a jego wsunięcie wyłącza urządzenie. Z tego powodu przy całkowitym braku reakcji należy uwzględnić nie tylko panel elektroniczny i zasilanie, lecz także mechanizm oraz wyłącznik współpracujący z wysuwaną częścią.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak rozumieć wynik |
| Okap nie reaguje, wyświetlacz i lampa są wyłączone | Brak zasilania, uszkodzony przewód, wyłącznik wysuwu, wiązka albo układ zasilania sterownika | Gniazdo, wtyczkę i przewód, następnie mechaniczne działanie panelu oraz złącza dostępne po zdjęciu filtrów | Sprawne gniazdo nie potwierdza jeszcze, że napięcie dociera do modułu. Dalsza diagnostyka obwodów zasilanych z sieci wymaga kwalifikacji |
| Oświetlenie działa, ale wentylatory nie ruszają | Zablokowane turbiny, zabrudzenie, obwód sterowania biegami, kondensator pracy lub silnik | Swobodę obracania turbin przy odłączonym zasilaniu, przewody i ślady przegrzania | Swobodny obrót wyklucza poważną blokadę mechaniczną, ale nie potwierdza sprawności uzwojeń ani kondensatora |
| Silniki buczą, lecz nie startują lub ruszają z opóźnieniem | Opór łożysk, zatłuszczenie, uszkodzenie kondensatora albo uzwojenia | Czy wirniki obracają się lekko i nic nie ociera o obudowę; następnie kondensator i silniki | Samo buczenie nie wskazuje jednoznacznie silnika. Wymiana zespołu bez kontroli kondensatora może być niepotrzebna |
| Jeden bieg nie działa albo prędkości prawie się nie różnią | Przycisk, przekaźnik, przewód, złącze lub odczep uzwojenia odpowiedzialny za dany bieg | Czy każdy przycisk daje odrębną reakcję, czy złącza nie są nadpalone i czy uzwojenia mają ciągłość | Ciągłość uzwojenia wykrywa przerwę, ale zwykły omomierz nie wyklucza zwarcia międzyzwojowego ani usterki występującej pod obciążeniem |
| Okap jest głośny i słabo zasysa | Zabrudzone filtry, ograniczony kanał, zgnieciona rura, zamknięta klapa, ciąg wsteczny, zabrudzone lub uszkodzone turbiny | Filtry, drożność wylotu, stan rury i klapy oraz dopływ powietrza do pomieszczenia | Wyraźna zmiana hałasu zależna od instalacji wskazuje na problem przepływu, a nie musi oznaczać uszkodzenia silnika |
| Nie działa jedna lub obie lampy | Żarówka, oprawka, przewód, przycisk oświetlenia albo sterownik | Stan i ciągłość żarówki, styki oprawki oraz złącza | Jeśli obie lampy zgasły równocześnie, bardziej prawdopodobny staje się wspólny obwód zasilania lub sterowania niż dwie niezależne awarie żarówek |
Okap nie uruchamia się po wysunięciu panelu
OTS 635 I ma automatykę związaną z położeniem części teleskopowej. Jeżeli urządzenie wcześniej pracowało po wysunięciu panelu, a teraz pozostaje wyłączone, sprawdź, czy panel przesuwa się do końca i nie ma nadmiernego luzu. Uszkodzona prowadnica, zaślepka albo przesunięty element naciskający wyłącznik mogą sprawić, że sprawny elektrycznie okap nie otrzyma sygnału włączenia.
Po odłączeniu wtyczki można zdjąć filtry i obejrzeć wyłącznik oraz jego przewody. Pomiar ciągłości wykonuje się na odłączonym elemencie: miernik powinien pokazać zmianę stanu po ręcznym naciśnięciu i zwolnieniu wyłącznika. Brak zmiany wskazuje na uszkodzenie styków, natomiast prawidłowy wynik oznacza, że trzeba sprawdzać ustawienie mechanizmu, wiązkę i układ sterowania. Nie należy na stałe mostkować wyłącznika, ponieważ pełni on funkcję użytkową związaną z zamykaniem okapu.
Jak sprawdzić silniki i układ regulacji biegów?
Przed pomiarami odłącz urządzenie od sieci, zdejmij filtry i oznacz położenie każdej wtyczki. W modelu zastosowano dwa silniki, dlatego brak pracy jednego z nich może dawać słabszy ciąg, nietypowy dźwięk i nierównomierny przepływ, choć okap nadal będzie sprawiał wrażenie działającego.
- Kontrola mechaniczna: sprawdź, czy obie turbiny obracają się podobnie lekko i nie dotykają obudowy. Nagromadzony tłuszcz, odkształcenie wirnika lub zużycie łożysk może powodować opór i buczenie.
- Oględziny instalacji: szukaj luźnych konektorów, pękniętych przewodów, śladów temperatury oraz tłustego osadu przy złączach. Zabrudzeń nie wolno zalewać środkiem czyszczącym.
- Pomiar uzwojeń: po odłączeniu silnika od instalacji można zmierzyć rezystancję między przewodem wspólnym a poszczególnymi odczepami prędkości oraz skontrolować brak połączenia z metalową obudową. Przerwa wskazuje na uszkodzenie obwodu uzwojenia.
- Interpretacja: różne odczepy mogą mieć różną rezystancję, ale nie istnieje jedna wartość właściwa dla wszystkich silników stosowanych w okapach. Pomiar należy porównać między dwoma silnikami tego samego wykonania albo z dokumentacją konkretnego podzespołu.
Prawidłowa rezystancja nie potwierdza pełnej sprawności. Zwarcie między zwojami, przegrzewanie i spadek momentu mogą ujawniać się dopiero podczas pracy. Kondensator również powinien być oceniony według pojemności i napięcia zapisanych na jego obudowie, a nie na podstawie wartości dobranej do innego okapu.
Pomiary pod napięciem oraz diagnostyka modułu, przekaźników i kondensatora są przeznaczone dla wykwalifikowanego serwisanta. Kondensator może pozostawać naładowany po odłączeniu urządzenia. Opisane czynności wymagają odpowiednich kwalifikacji, doświadczenia i narzędzi.
Słabe pochłanianie nie zawsze oznacza awarię silnika
Jeżeli silniki pracują, ale para pozostaje nad płytą, zacznij od ustalenia trybu instalacji.
Okap pracuje jako wyciąg
Powietrze powinno być kierowane przewodem o średnicy odpowiadającej przyłączu urządzenia — dla OTS 635 I producent podaje wylot 12 cm. Sprawdź, czy rura nie jest zgnieciona, nadmiernie wydłużona albo poprowadzona przez wiele ostrych załamań. Opór może powodować spadek wydajności, szum, gwizd lub podobny poziom hałasu na różnych biegach.
W budynkach wielorodzinnych trzeba również potwierdzić, czy dany kanał jest przeznaczony do mechanicznego wyciągu. Powietrze cofające się z szybu, zamknięta klapa lub brak nawiewu do szczelnego mieszkania mogą przeciążać przepływ. Ocena kanału i dopuszczalnego sposobu podłączenia należy do administratora lub osoby z odpowiednimi kwalifikacjami kominiarskimi.
Okap pracuje jako pochłaniacz
W tym trybie potrzebne są dwa filtry węglowe FWK 160 zamontowane na wlotach silników. Zużyty filtr może ograniczać przepływ i przestaje skutecznie neutralizować zapachy. Filtrów węglowych opisanych dla tego modelu nie myje się ani nie regeneruje; instrukcja zaleca ich wymianę co najmniej raz na trzy miesiące, a przy intensywnym gotowaniu częściej.
Aluminiowe filtry przeciwtłuszczowe można myć ręcznie łagodnym detergentem lub w zmywarce w temperaturze do 60°C. Zmiana koloru aluminium po myciu nie oznacza automatycznie konieczności wymiany. Nowy filtr jest potrzebny, gdy siatka jest rozerwana, zdeformowana, nie trzyma się w prowadnicy albo zabrudzeń nie można już usunąć. Odpowiednie elementy można porównać w kategorii filtrów do okapów Amica.
Wymiana filtrów i żarówki w OTS 635
Dostęp do podstawowych części uzyskuje się od spodu urządzenia:
- Odłącz wtyczkę i poczekaj, aż oświetlenie ostygnie.
- Całkowicie wysuń panel teleskopowy.
- Zwolnij zatrzaski aluminiowych filtrów i wyjmij je z prowadnic, podtrzymując ramki drugą ręką.

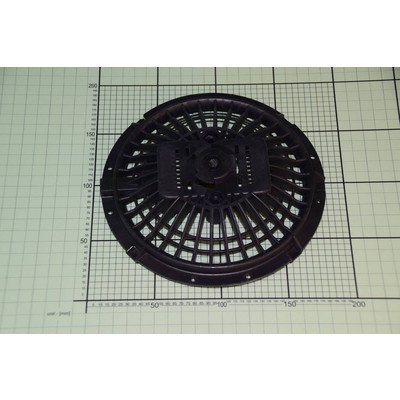

- Filtry węglowe zdejmij z bagnetowych mocowań na kratkach wlotowych silników. Nowe zamontuj w takim samym położeniu.
- Przy wymianie oświetlenia delikatnie odchyl metalową oprawę i obróć lampę zgodnie z konstrukcją mocowania. Nowa lampa musi mieć takie samo trzonek, napięcie i moc jak element wymontowany.
- Przed ponownym podłączeniem sprawdź, czy filtry są osadzone w prowadnicach, przewody nie zostały przycięte, a turbiny nie ocierają o obudowę.
Nie należy montować źródła światła o większej mocy. Może ono przegrzewać oprawkę, przewody i elementy panelu. Jeżeli nowa żarówka nie działa, dalsze kupowanie lamp na próbę nie ma sensu — trzeba skontrolować oprawkę i obwód sterowania.
Dostęp do sterowania, prowadnic i zespołu dmuchawy

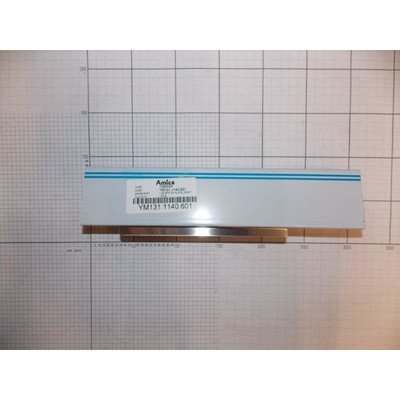

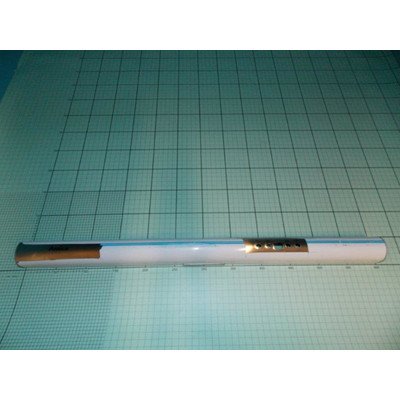

Panel sterowania i elementy automatyki są związane z wysuwaną częścią okapu. Przed demontażem warto sfotografować ułożenie przewodów oraz zaznaczyć wtyczki. Przy problemach z wysuwaniem porównaj prawą i lewą prowadnicę: różny opór, przechylenie frontu lub wypadanie panelu może wskazywać na uszkodzenie profilu, prowadnicy albo zaślepki, a nie elektroniki.
Dostęp do silników i obudowy dmuchawy rozpoczyna się od zdjęcia filtrów. Zakres dalszego demontażu zależy od części: przy wymianie kompletnego zespołu może być konieczne odłączenie rury i opuszczenie okapu z szafki. Nie ciągnij urządzenia za panel ani za przewód zasilający. Przed wyjęciem cięższego zespołu podeprzyj korpus i zabezpiecz płytę grzewczą.
Po naprawie sprawdź kolejno oświetlenie, trzy prędkości, reakcję na wsunięcie panelu i brak ocierania. Dopiero później zamontuj przewód wentylacyjny i oceń skuteczność wyciągu podczas gotowania.
Jak dobrać część do Amica OTS 635?
Nazwa „OTS 635” może nie wystarczyć do potwierdzenia wykonania urządzenia. Dokumentacja producenta odnosi się do oznaczenia OTS 635 I, a części o podobnym wyglądzie mogą różnić się złączem, mocowaniem, kierunkiem obrotów, stroną montażu lub wersją sterowania.
Przy doborze przygotuj:
- pełny model z tabliczki znamionowej;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- oznaczenie umieszczone na starej części;
- zdjęcie złącza, mocowania i miejsca montażu.
W przypadku filtrów porównaj również wymiary i liczbę sztuk. Dla silnika ważne są kompletność zespołu, liczba i układ przewodów, mocowania oraz kierunek obrotów. Lewy i prawy silnik nie muszą być wzajemnie zamienne. Modułu sterowania nie dobiera się jedynie według rozmieszczenia przycisków — identyczny panel może współpracować z inną płytką lub wiązką.
Jeśli oznaczenie na tabliczce różni się od OTS 635 I, przejdź do nadrzędnej kategorii części do okapów Amica i dobierz podzespół według pełnych danych urządzenia.
FAQ – części i naprawa okapu Amica OTS 635
Dlaczego okap nie włącza się po wysunięciu panelu?
Możliwa jest usterka wyłącznika wysuwu, jego mocowania, prowadnicy, wiązki albo układu zasilania. Najpierw sprawdź, czy panel dochodzi do właściwej pozycji i czy wyłącznik zmienia stan podczas pomiaru ciągłości po odłączeniu urządzenia.
Czy buczenie oznacza konieczność wymiany silnika?
Nie. Podobny objaw mogą powodować zablokowana turbina, zużyte łożyska, kondensator, ograniczony przepływ w rurze lub uszkodzone uzwojenie. Silnik warto zamawiać dopiero po rozróżnieniu przyczyny.
Jakie filtry węglowe pasują do OTS 635 I?
Producent wskazuje dwa filtry FWK 160. Przed zakupem trzeba jednak potwierdzić pełne oznaczenie okapu oraz kod wyrobu, ponieważ sama skrócona nazwa kategorii nie wyklucza innego wariantu wykonania.
Czy aluminiowy filtr przeciwtłuszczowy trzeba wymieniać po zmianie koloru?
Nie. Odbarwienie po myciu w zmywarce może być zjawiskiem powierzchniowym. Wymiana jest uzasadniona przy uszkodzonej siatce, odkształconej ramce, niesprawnym zatrzasku lub zabrudzeniu, którego nie można usunąć.
Dlaczego okap działa głośniej po podłączeniu do kanału?
Przyczyną może być opór instalacji: zbyt długa lub zgnieciona rura, ostre załamania, niedrożność, niewłaściwa klapa, ciąg wsteczny albo brak nawiewu do pomieszczenia. Taki objaw nie potwierdza sam w sobie uszkodzenia silnika.
Czy oba silniki w OTS 635 są takie same?
Nie należy tego zakładać bez sprawdzenia oznaczeń. W ofercie części mogą występować silniki o różnych kierunkach obrotów lub mocowaniach. Porównaj numer podzespołu, stronę montażu, złącze i zgodność katalogową z kodem wyrobu okapu.
