Części do okapu Amica OWC 4778
Części do okapu Amica OWC 4778 obejmują elementy filtracji, oświetlenia, napędu i sterowania. Słaby ciąg nie musi oznaczać awarii turbiny — przyczyną może być zabrudzony filtr lub opór kanału. Przed zakupem sprawdź model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej.
Jak rozpoznać właściwą część do okapu Amica OWC 4778?
OWC 4778 to wyspowy okap montowany do sufitu. Dokumentacja wariantu OWC 4778 I wskazuje cztery stopnie prędkości, jeden metalowy filtr przeciwtłuszczowy, oświetlenie złożone z czterech halogenów 20 W oraz możliwość pracy jako wyciąg albo pochłaniacz. W urządzeniu występują także elektroniczny panel sterowania, timer i automatyka wykorzystująca czujnik zapachu.
Sposób diagnozowania zależy od objawu. Jeżeli silnik pracuje, lecz para nie jest skutecznie usuwana, przed zakupem turbiny trzeba sprawdzić filtry, dopływ powietrza do kuchni i instalację odprowadzającą. Gdy nie działa tylko oświetlenie, podejrzenie należy skierować najpierw na źródła światła, oprawy, przewody i transformator, a nie na cały moduł sterujący.
Objaw, możliwa przyczyna i sposób sprawdzenia
| Objaw | Co może być przyczyną | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo zasysa | Zabrudzony filtr metalowy, nasycony filtr węglowy, niedrożny lub zbyt oporowy kanał, brak nawiewu do kuchni, zabrudzona turbina | Obejrzyj filtr, wykonaj krótką próbę bez filtra podczas pracy bez gotowania, zapewnij dopływ powietrza i sprawdź drożność przewodu | Wyraźna poprawa po zdjęciu filtra wskazuje na ograniczenie przepływu przez filtr. Poprawa po odłączeniu kanału sugeruje problem instalacyjny, a nie automatycznie uszkodzony silnik |
| Silnik buczy, rusza z opóźnieniem albo pracuje wolno | Zablokowana turbina, osad tłuszczu, uszkodzony kondensator silnika, połączenie przewodów lub uzwojenie | Po odłączeniu zasilania sprawdź swobodę ruchu turbiny. Technik może odłączyć i zmierzyć pojemność kondensatora oraz ciągłość uzwojeń | Zablokowany wirnik wymaga oczyszczenia lub wymiany uszkodzonego elementu mechanicznego. Pojemność wyraźnie niższa od wartości na obudowie uzasadnia wymianę kondensatora. Sama ciągłość uzwojenia nie potwierdza pełnej sprawności silnika |
| Okap jest całkowicie martwy | Brak zasilania, zawieszenie sterownika, przerwany przewód, bezpiecznik lub uszkodzenie zasilacza modułu | Sprawdź gniazdo innym odbiornikiem i odłącz okap od sieci na kilka minut. Dalsze pomiary powinny objąć przewód, złącza i bezpiecznik elektroniki | Powrót działania po ponownym podłączeniu wskazuje na zresetowanie sterownika. Przepalony bezpiecznik nie wyjaśnia przyczyny awarii — przed wymianą trzeba znaleźć zwarcie lub uszkodzony obwód |
| Nie świeci jeden halogen | Zużyte źródło światła, zabrudzony lub nadpalony styk oprawy, przerwa w przewodzie | Po odłączeniu zasilania porównaj źródło światła ze sprawnym punktem i obejrzyj styki | Jeżeli usterka przenosi się razem ze źródłem światła, wymiany wymaga halogen. Jeżeli nadal nie działa ta sama oprawa, należy sprawdzić oprawę i jej przewody |
| Nie działa całe oświetlenie | Transformator, wspólna wiązka, złącze, sterowanie lub zabezpieczenie | Technik sprawdza obecność napięcia na wejściu i wyjściu transformatora oraz ciągłość przewodów przy odłączonym zasilaniu | Prawidłowe zasilanie wejścia przy braku napięcia wyjściowego wskazuje na transformator. Brak zasilania wejścia wymaga sprawdzenia sterowania i wiązki |

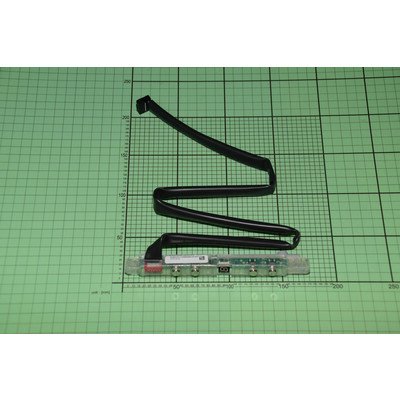

| Panel świeci, ale nie steruje silnikiem | Zawieszony układ, uszkodzona klawiatura, wiązka, moduł lub obwód wykonawczy silnika | Zacznij od resetu zasilania. Następnie skontroluj złącza i stan wiązki bez mierzenia pod napięciem | Działający wyświetlacz nie potwierdza sprawności wyjścia sterującego silnikiem. Nie należy zamawiać modułu bez sprawdzenia silnika, kondensatora i przewodów |

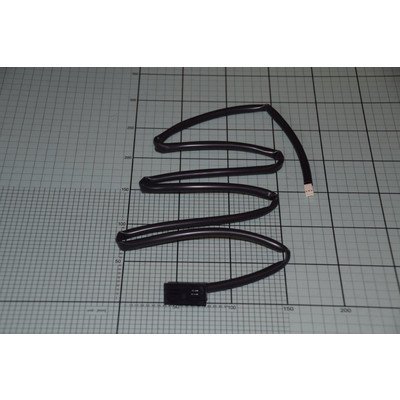

| Okap nie reaguje prawidłowo w trybie automatycznym | Nieukończona kalibracja po podłączeniu, zabrudzony albo uszkodzony czujnik zapachu, problem modułu | Po podłączeniu pozostaw urządzenie na około 5 minut, a następnie uruchom automat zgodnie z instrukcją | Prawidłowa praca ręczna przy błędnej pracy automatycznej zawęża podejrzenie do sensora, jego połączenia lub odpowiedniej sekcji sterowania |
Dlaczego słaby ciąg nie przesądza o awarii turbiny?
Filtr metalowy zatrzymuje tłuszcz, dlatego z czasem zwiększa opór przepływu. Należy go umyć i dokładnie wysuszyć, a filtr z uszkodzoną siatką, ramką lub zatrzaskiem wymienić. W trybie pochłaniacza dodatkowy opór tworzy filtr węglowy, którego nie myje się ani nie regeneruje, jeśli producent danego wkładu nie przewidział takiej możliwości.
W trybie wyciągu powietrze jest kierowane do kanału o średnicy przewidzianej dla urządzenia. Zgnieciona rura elastyczna, redukcja przekroju, zamknięta klapka zwrotna, niedrożny wylot albo liczne ostre kolana mogą ograniczyć przepływ i zwiększyć hałas. Pomocna jest porównawcza próba pracy po odłączeniu przewodu od okapu, wykonywana przez osobę mającą bezpieczny dostęp do przyłącza. Jeżeli bez kanału okap pracuje ciszej i skuteczniej, naprawy wymaga instalacja odprowadzająca, a niekoniecznie silnik.
W szczelnym pomieszczeniu trzeba też zapewnić dopływ powietrza. Jeżeli wydajność wyraźnie poprawia się po uchyleniu okna, warto sprawdzić nawiew. Należy przy tym uwzględnić zasady bezpiecznej wentylacji, zwłaszcza gdy w pomieszczeniu pracuje urządzenie spalające gaz lub inne paliwo.
Filtr metalowy i węglowy – różne zadania
Metalowy filtr przeciwtłuszczowy jest potrzebny zarówno w trybie wyciągu, jak i pochłaniacza. W modelu OWC 4778 dostęp do niego uzyskuje się po odpięciu pokrywy zamykanej trzema zatrzaskami i zabezpieczonej łańcuszkiem. Pokrywy nie należy puszczać swobodnie po zwolnieniu zatrzasków.
Filtr węglowy stosuje się tylko wtedy, gdy oczyszczone powietrze wraca do kuchni. W udokumentowanym wariancie OWC 4778 I wkład mocuje się w wewnętrznej ramce filtra przeciwtłuszczowego: dolne uchwyty osadza się w szczelinach, a górną część dociska do zablokowania zatrzasków. Nie należy zastępować go przypadkowym filtrem przycinanym, jeżeli nie zapewnia zgodnego mocowania i przepływu.
Wyświetlana litera F jest przypomnieniem o oczyszczeniu filtra aluminiowego, a C — o obsłudze filtra węglowego. Nie są to kody jednoznacznie wskazujące awarię silnika lub elektroniki. W dokumentacji wariantu OWC 4778 I sygnały pojawiają się odpowiednio po około 100 i 220 godzinach pracy. Po wykonaniu obsługi kasuje się je przez przytrzymanie przycisku timera przez około 10 sekund.
Więcej dopasowanych wkładów znajduje się w kategorii filtrów do okapów Amica.
Diagnostyka silnika, turbiny i kondensatora
Przed demontażem zespołu napędowego odłącz okap od zasilania i sprawdź, czy turbina nie jest oblepiona tłuszczem, zdeformowana albo przesunięta względem obudowy. Ocieranie może wywoływać hałas, drgania i problemy z rozruchem podobne do awarii silnika. Luz na osi, pęknięcie wirnika lub ślady tarcia uzasadniają kontrolę turbiny i mocowań.
Kondensator współpracujący z silnikiem może powodować buczenie, wolny start lub brak rozruchu. Po jego odłączeniu i bezpiecznym rozładowaniu mierzy się pojemność, a wynik porównuje z wartością oraz tolerancją nadrukowaną na obudowie. Nie należy przyjmować jednej pojemności dla wszystkich wykonań okapu. Zamiennik musi mieć tę samą wymaganą pojemność, właściwy rodzaj pracy, napięcie znamionowe nie niższe od oryginalnego oraz odpowiednie wyprowadzenia i mocowanie.
Pomiar rezystancji uzwojeń może ujawnić przerwę lub zwarcie między wyprowadzeniami, lecz nie wykrywa każdej usterki ujawniającej się po nagrzaniu. Ocena izolacji silnika względem obudowy wymaga odpowiedniego miernika izolacji i kwalifikacji. Nie podłączaj silnika bezpośrednio do sieci na podstawie przypadkowego schematu — różne biegi mogą wykorzystywać osobne odczepy.
Oświetlenie i transformator
W udokumentowanym wykonaniu zastosowano cztery halogeny po 20 W. Przed zakupem odczytaj napięcie, trzonek i moc ze starego źródła światła lub oznaczenia oprawy. Zgodny rozmiar nie wystarcza: nieprawidłowe napięcie może uszkodzić źródło albo układ zasilania.
Aby wymienić halogen, po odłączeniu zasilania ostrożnie podważa się pierścień obejmujący szybkę. Trzeba przytrzymać pierścień, aby nie wyskoczył i nie uszkodził szkła. Nowego halogenu nie należy dotykać gołymi palcami — warto użyć czystej szmatki lub papieru.
Zamiana wszystkich halogenów na LED bez sprawdzenia rodzaju transformatora nie zawsze działa. Niektóre transformatory wymagają minimalnego obciążenia, dlatego LED-y mogą nie uruchamiać się, migać albo świecić po wyłączeniu. Rozwiązaniem nie jest przypadkowy rezystor dołożony w obudowie. Należy zastosować źródła zgodne z układem albo zlecić dobór właściwego zasilacza oraz ocenę współpracy z modułem sterowania.
Pomiary na wejściu transformatora, module i pracującym okapie odbywają się przy napięciu sieciowym. Wymagają kwalifikacji, doświadczenia, właściwych przyrządów i zabezpieczenia urządzenia. Nie są przeznaczone dla osoby bez przygotowania.

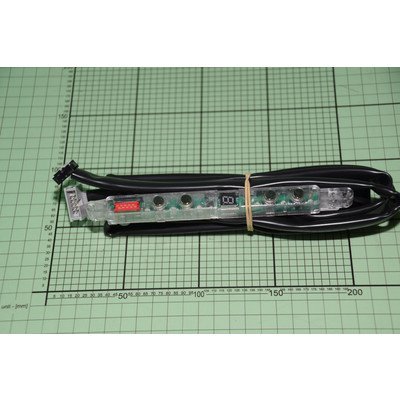

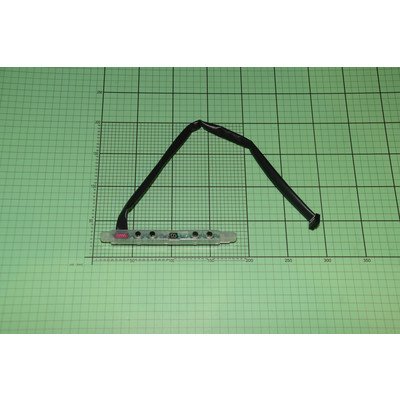

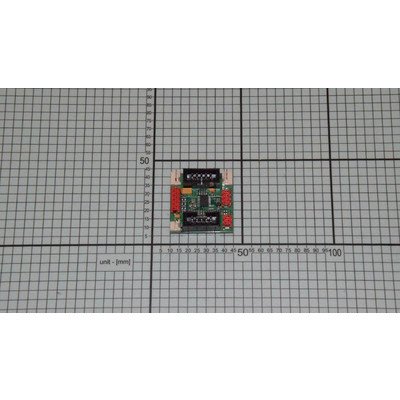

Moduł sterowania i bezpiecznik
Dokumentacja OWC 4778 I podaje, że elektronika jest zabezpieczona szybkim bezpiecznikiem topikowym 250 V, 2 A, 5 × 20 mm. Przed pomiarem ciągłości bezpiecznika urządzenie musi być odłączone od sieci, a sam element najlepiej odseparować od badanego obwodu zgodnie z konstrukcją płytki.
Bezpiecznika nie należy wymieniać na większy ani mostkować. Jego przepalenie może być skutkiem zwarcia transformatora, silnika, przewodów lub elementów zasilacza modułu. Włożenie nowej wkładki bez znalezienia przyczyny może doprowadzić do kolejnego uszkodzenia. Naprawa przepalonych ścieżek, przekaźników i zasilacza modułu jest możliwa, ale wymaga diagnostyki elektronicznej; nie wystarcza umiejętność samego lutowania.

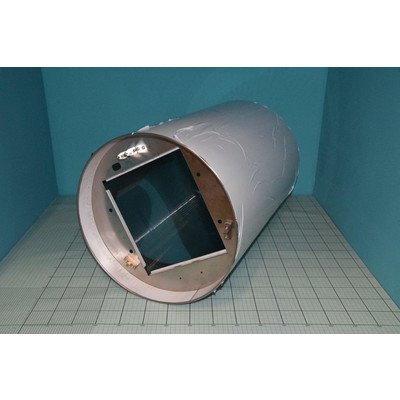

Dostęp do części w okapie wyspowym

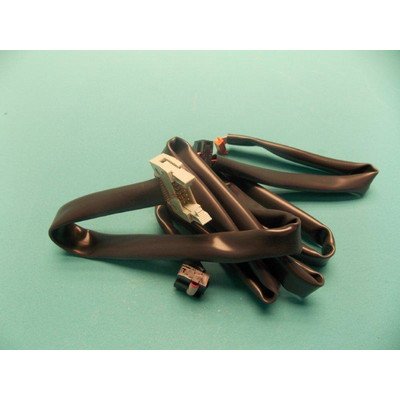

Filtr, filtr węglowy i źródła światła są dostępne od spodu. Silnik, transformator, wiązki i moduł znajdują się głębiej w korpusie oraz zespole zawieszonym pod sufitem. Przed rozpinaniem złączy wykonaj zdjęcia, oznacz przewody i chwytaj za obudowy konektorów, nie za żyły.
Demontaż korpusu lub maskownic wymaga zabezpieczenia ciężaru okapu. Nie wolno dopuścić, aby urządzenie zawisło na przewodzie zasilającym, kanale wentylacyjnym albo wiązce sterowania. Ze względu na montaż sufitowy głębsze prace powinny wykonywać co najmniej dwie osoby, w tym osoba mająca kwalifikacje do odłączenia instalacji elektrycznej.
Po naprawie sprawdza się kolejno mocowanie filtrów i pokrywy, brak ocierania turbiny, działanie wszystkich biegów, oświetlenia, timera i trybu automatycznego. Dopiero później wykonuje się próbę przepływu z podłączonym kanałem.
Jak dobrać część do OWC 4778?
Sama nazwa OWC 4778 i podobieństwo zdjęcia nie gwarantują zgodności. W publicznej dokumentacji występuje wariant OWC 4778 I z kodem wyrobu 1060033, natomiast tabliczka urządzenia może zawierać dodatkowe dane rozróżniające wykonanie.
Przy doborze przygotuj:
- pełny model z tabliczki znamionowej,
- kod wyrobu,
- 14-cyfrowy numer fabryczny,
- oznaczenie wymontowanej części,
- zdjęcie złącza, mocowania i przewodów, jeśli oznaczenie jest nieczytelne.
Tabliczka znamionowa jest umieszczona wewnątrz czaszy i staje się dostępna po zdjęciu metalowego filtra przeciwtłuszczowego. W przypadku modułu porównaj także numer płytki i wykonanie wiązki. Dla turbiny istotne są mocowanie, kierunek pracy, złącza i współpracujący kondensator, a dla elementów oświetlenia — napięcie, moc, trzonek oraz zgodność z transformatorem.
Inne modele i grupy podzespołów znajdziesz w kategorii części do okapów Amica.
FAQ – części i naprawa okapu Amica OWC 4778
Czy litera F na wyświetlaczu oznacza uszkodzenie filtra?
Nie. W wariancie OWC 4778 I litera F jest licznikiem przypominającym o oczyszczeniu filtra aluminiowego. Po umyciu i wysuszeniu filtra wskazanie kasuje się przez przytrzymanie przycisku timera przez około 10 sekund.
Co oznacza litera C?
Litera C przypomina o obsłudze filtra węglowego używanego w trybie pochłaniacza. Nie jest dowodem awarii czujnika ani modułu. Jeżeli okap pracuje jako wyciąg, sprawdź, czy filtr węglowy jest w ogóle potrzebny i czy ustawienie urządzenia odpowiada sposobowi instalacji.
Dlaczego okap głośno pracuje, choć turbina się obraca?
Przyczyną może być zabrudzony lub niewyważony wirnik, ocieranie turbiny, luźna maskownica, zamknięta klapka zwrotna albo duży opór kanału. Jeżeli po odłączeniu przewodu wentylacyjnego hałas wyraźnie maleje, najpierw sprawdź instalację odprowadzającą.
Czy brak rozruchu silnika oznacza konieczność wymiany turbiny?
Nie. Najpierw trzeba wykluczyć mechaniczne zablokowanie wirnika, uszkodzony kondensator, przerwę w przewodach i brak sterowania. Dopiero wyniki tych kontroli pozwalają ocenić silnik.
Czy można zastąpić halogeny zwykłymi żarówkami LED?
Tylko po potwierdzeniu zgodności z napięciem, trzonkiem i transformatorem. Źródło LED o pozornie tych samych wymiarach może migać lub nie uruchamiać się, jeśli transformator wymaga większego minimalnego obciążenia.
Gdzie znaleźć dane potrzebne do zamówienia części?
Na tabliczce znamionowej wewnątrz czaszy, dostępnej po zdjęciu metalowego filtra. Do doboru części Amica podaj pełny model, kod wyrobu i 14-cyfrowy numer fabryczny.
