Części do okapu Amica OWC 9573
Części do okapu Amica OWC 9573 obejmują filtry, elementy turbiny, sterowanie, oświetlenie i części obudowy. Słabe pochłanianie nie musi oznaczać awarii silnika — najpierw warto sprawdzić filtry, drożność wylotu i wirnik. Przed zakupem porównaj model, kod wyrobu oraz 14-cyfrowy numer fabryczny, ponieważ OWC 9573 występuje w różnych wykonaniach.
Jak rozpoznać przyczynę usterki okapu Amica OWC 9573
Okap składa się z kilku niezależnych układów: przepływu powietrza, napędu turbiny, sterowania oraz oświetlenia. Ten sam objaw może mieć różne przyczyny, dlatego przed zamówieniem silnika, płytki sterowania lub transformatora należy ustalić, która część obwodu nie działa.
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak interpretować wynik |
| Słabe usuwanie pary | zabrudzone filtry, zużyty filtr węglowy, niedrożny przewód, zamknięta klapka zwrotna, zabrudzona turbina lub osłabiony napęd | tryb pracy okapu, stan filtrów, drożność wylotu i swobodę wirnika | poprawa po zdjęciu zabrudzonego filtra lub udrożnieniu przewodu wskazuje na ograniczony przepływ, a nie od razu na awarię silnika |
| Silnik buczy, lecz nie rusza | zablokowany wirnik, uszkodzony kondensator pracy, zużyte łożyska albo uzwojenie | po odłączeniu zasilania sprawdzić, czy wirnik obraca się bez tarcia | opór mechaniczny kieruje diagnostykę na turbinę lub łożyska; swobodny wirnik nie potwierdza jednak sprawności elektrycznej silnika |
| Nie działa jeden lub kilka biegów | przełącznik, płytka sterowania, przewody, styki lub odczepy silnika | obejrzeć złącza, nadpalenia i luźne przewody | sprawny najwyższy bieg nie dowodzi pełnej sprawności silnika ani sterowania pozostałymi prędkościami |
| Oświetlenie nie działa, ale wentylator pracuje | źródło światła, oprawa, przewody, transformator lub obwód sterujący światłem | sprawdzić źródło światła i stan oprawy, a następnie ciągłość przewodów | sprawna żarówka nie wyklucza uszkodzenia transformatora lub braku sterowania jego zasilaniem |
| Nie działa nic | brak zasilania, przewód sieciowy, bezpiecznik, złącze albo sterowanie | sprawdzić gniazdo innym odbiornikiem oraz przewód i dostępne zabezpieczenia | działające gniazdo zawęża problem do okapu, ale nie wskazuje jeszcze uszkodzonego podzespołu |
Okap słabo ciągnie — od czego zacząć
Najpierw ustal, czy urządzenie pracuje jako wyciąg, który odprowadza powietrze przewodem na zewnątrz, czy jako pochłaniacz, który oczyszcza je przez filtr węglowy i oddaje do pomieszczenia.
W trybie wyciągu sprawdź kolejno:
- Stan aluminiowych filtrów przeciwtłuszczowych.
- Drożność przewodu i kratki wylotowej.
- Czy reduktor lub klapka zwrotna nie są zablokowane.
- Czy przewód nie został zgnieciony i nie ma wielu ostrych załamań.
- Czy do kuchni może napływać powietrze uzupełniające.
- Czy wirnik turbiny jest czysty i obraca się swobodnie.

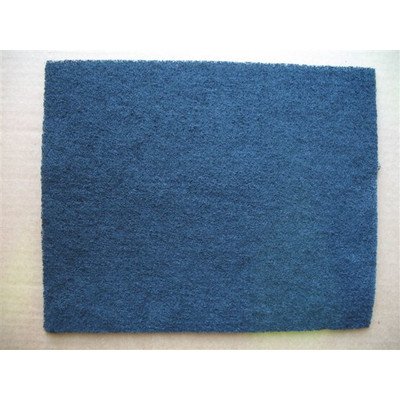

W trybie pochłaniacza dodatkowo oceń filtr węglowy. Nie należy mylić go z filtrem aluminiowym: metalową kasetę można czyścić, natomiast standardowy jednorazowy wkład węglowy po nasyceniu wymienia się. Jeżeli zapachy pozostają mimo prawidłowego przepływu powietrza, bardziej prawdopodobne jest zużycie filtra węglowego niż uszkodzenie turbiny.
Metalowy filtr należy wymienić, gdy siatka jest rozerwana, zdeformowana, skorodowana albo nie pozostaje pewnie zamocowana. Potwierdzony dla jednego wykonania OWC 9573 I filtr 1007361 ma wymiary około 222,5 × 250 × 9 mm, ale numer części i wymiary trzeba zweryfikować według kodu wyrobu okapu.
Więcej elementów eksploatacyjnych znajduje się w kategorii filtry do okapów Amica.
Diagnostyka turbiny i silnika
Przed oględzinami wewnętrznymi odłącz okap od zasilania i zabezpiecz go przed przypadkowym włączeniem. Po wyjęciu filtrów sprawdź latarką, czy łopatki turbiny nie są oblepione tłuszczem, pęknięte albo przesunięte względem obudowy. Wirnik obracany ręcznie powinien poruszać się bez wyraźnego tarcia i blokowania.
Jeżeli silnik buczy i nie startuje, a wirnik nie jest zablokowany, należy sprawdzić kondensator pracy, jeśli występuje w danym wykonaniu. Po odłączeniu i bezpiecznym rozładowaniu kondensatora mierzy się jego pojemność, a wynik porównuje z wartością oraz tolerancją nadrukowaną na obudowie. Znacznie zaniżona pojemność uzasadnia wymianę. Wynik mieszczący się w tolerancji nie potwierdza jednak sprawności całego silnika ani kondensatora pod obciążeniem.
Uzwojenia odłączonego silnika można sprawdzić omomierzem pod kątem przerwy i porównać pomiary między przewodami z dokumentacją konkretnego wariantu. Nie ma jednej prawidłowej rezystancji dla wszystkich silników OWC 9573. Podstawowy multimetr nie zastępuje również pomiaru rezystancji izolacji odpowiednim przyrządem.
Pomiar napięcia na pracującym okapie może rozstrzygnąć, czy sterowanie zasila silnik, ale odbywa się przy napięciu sieciowym. Taką diagnostykę powinien wykonywać wykwalifikowany serwisant z odpowiednimi przyrządami i zabezpieczeniami. Nie jest ona przeznaczona dla osoby bez przygotowania. Brak napięcia kieruje podejrzenie na sterowanie, przełącznik lub przewody; obecność właściwego zasilania przy nieruchomym silniku wskazuje na napęd, lecz wynik trzeba oceniać według schematu danego wykonania.
Głośna praca, drgania i ocieranie
Hałas nie zawsze oznacza zużycie silnika. Grzechotanie może powodować klapka zwrotna, luźna osłona albo przewód dotykający komina. Rytmiczne ocieranie sugeruje zabrudzoną, pękniętą lub przesuniętą turbinę. Narastający szum mechaniczny może natomiast wskazywać na zużycie łożysk.
Przed zakupem dmuchawy sprawdź mocowania obudowy, przewód odprowadzający oraz filtry. Nie należy prostować pękniętego wirnika ani uruchamiać turbiny z brakującą łopatką — niewyważenie powoduje drgania i może uszkodzić łożyska lub mocowania.
Oświetlenie 12 V i transformator
Wśród wykonań powiązanych z OWC 9573 występuje oświetlenie niskonapięciowe z oprawami G4 oraz transformatorem 230/12 V. Gdy nie świeci jedna lampa, zacznij od źródła światła i stanu oprawy. Jeżeli nie działa cały komplet, sprawdzenia wymagają także wspólna wiązka, transformator oraz sterowanie.
Samo dopasowanie trzonka G4 i napięcia 12 V nie gwarantuje, że zamiennik LED będzie współpracował z układem przeznaczonym dla halogenów. Znaczenie mogą mieć rodzaj napięcia wyjściowego, minimalne obciążenie transformatora, moc źródeł i budowa sterowania. Objawami niewłaściwego dopasowania są miganie, brak startu albo świecenie tylko części lamp. Transformator lub zasilacz należy dobierać według kodu wyrobu i numeru części, a nie jedynie napisu „12 V”.

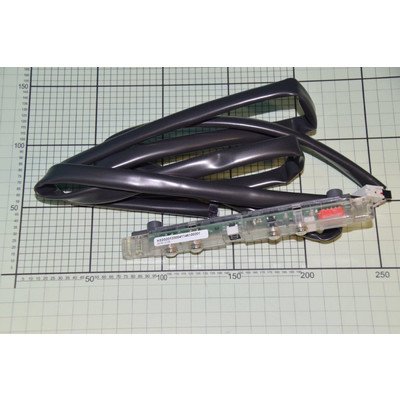

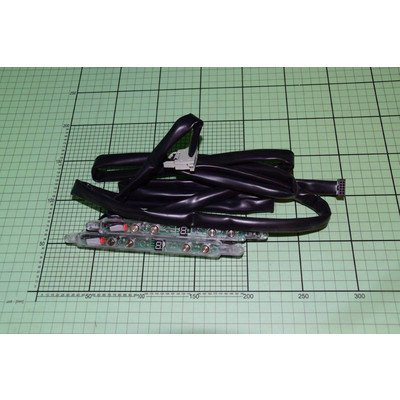

Sterowanie nie reaguje lub działa tylko częściowo
Jeśli przyciski nie uruchamiają silnika, ale oświetlenie działa, zasilanie sieciowe dociera przynajmniej do części urządzenia. Nie przesądza to jednak, czy uszkodzony jest panel, płytka mocy, przewód czy silnik.
Po odłączeniu zasilania warto sprawdzić:
- czy panel nie jest zalany tłuszczem lub wilgocią;
- czy złącza są prawidłowo osadzone;
- czy przewody nie są przerwane przy przepustach;
- czy na płytce nie ma nadpaleń, pękniętych lutów lub spuchniętych elementów;
- czy problem dotyczy wszystkich funkcji, czy wyłącznie jednego biegu albo światła.
Naprawa ścieżek i elementów płytki wymaga rozpoznania przyczyny uszkodzenia. Wymiana samego przepalonego elementu bez sprawdzenia obciążenia może zakończyć się ponowną awarią. Nie należy także zastępować bezpiecznika drutem ani trwale mostkować sterowania.
Jak uzyskać dostęp i wymienić część

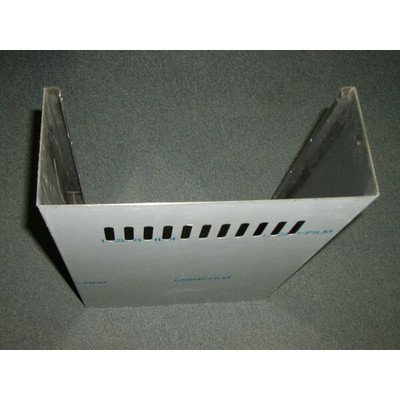

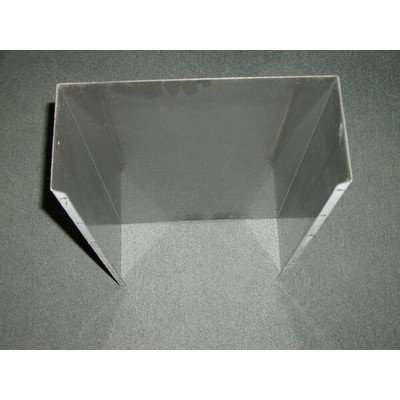

Filtry wyjmuje się od spodu okapu, podtrzymując kasetę podczas zwalniania zatrzasku. Po ich zdjęciu można obejrzeć wlot turbiny i część mocowań. Dostęp do sterowania, transformatora i wiązek zwykle wymaga zdjęcia odpowiedniej osłony lub elementu komina. Dokładna kolejność zależy od kodu wyrobu i wykonania obudowy.
Przed demontażem:
- odłącz zasilanie i zabezpiecz płytę grzewczą;
- przygotuj podparcie dla ciężkich lub szklanych elementów;
- wykonaj zdjęcia położenia złączy i prowadzenia przewodów;
- oznacz podobne wtyki, nie ciągnąc za same przewody;
- uważaj na ostre krawędzie metalowych osłon.
Przy wymianie turbiny sprawdź, czy wirnik nie ociera po skręceniu obudowy. Przy montażu transformatora zachowaj fabryczne prowadzenie przewodów i osłony termiczne. Po naprawie zamontuj filtry, sprawdź stabilność wszystkich osłon, a następnie przetestuj kolejno oświetlenie i każdy bieg wentylatora.
Jak dobrać części do Amica OWC 9573
Nazwa OWC 9573 nie identyfikuje jednoznacznie każdego wykonania. W katalogach występują co najmniej warianty OWC 9573 I oznaczone różnymi kodami wyrobu, między innymi 1006787 i 1007915. Mogą one różnić się podzespołami, wiązkami lub sposobem montażu, mimo podobnej nazwy i wyglądu.
Do prawidłowego doboru przygotuj:
- pełny model;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- numer odczytany ze starej części, jeżeli jest czytelny;
- w przypadku elementów mechanicznych także wymiary i zdjęcie mocowań.
Przy płytce sterowania porównaj oznaczenie elektroniki, rozmieszczenie złączy i wariant urządzenia. Przy turbinie znaczenie mają kompletna obudowa, wirnik, mocowania i wiązka. Przy elementach oświetlenia sprawdź napięcie, moc, oprawę oraz typ transformatora. Podobna wtyczka lub zgodny wygląd nie są wystarczającym potwierdzeniem kompatybilności.
Pozostałe modele i grupy części można znaleźć w kategorii okapy Amica. Jeżeli oznaczenia są nieczytelne, następnym krokiem powinno być wykonanie wyraźnego zdjęcia tabliczki znamionowej i starego elementu.
FAQ – części do okapu Amica OWC 9573
Czy słabe pochłanianie oznacza uszkodzony silnik?
Nie. Najpierw należy sprawdzić metalowe filtry, filtr węglowy w trybie pochłaniacza, drożność przewodu, klapkę zwrotną i czystość turbiny. Dopiero po wykluczeniu ograniczeń przepływu ocenia się kondensator, silnik oraz sterowanie.
Dlaczego silnik buczy, ale wirnik się nie obraca?
Przyczyną może być zablokowana turbina, tarcie o obudowę, zużyte łożysko, kondensator o zbyt małej pojemności albo uszkodzenie silnika. Swobodne obracanie wirnika ręką wyklucza część problemów mechanicznych, lecz nie potwierdza sprawności elektrycznej.
Czy do OWC 9573 można założyć dowolną żarówkę LED G4 12 V?
Nie. Trzeba uwzględnić rodzaj napięcia wyjściowego, moc, minimalne obciążenie transformatora, wymiary źródła i współpracę ze sterowaniem. Nieprawidłowy zamiennik może nie świecić albo migać mimo zgodnego trzonka.
Czy filtr aluminiowy trzeba wymieniać?
Sprawny filtr metalowy można czyścić. Wymiana jest potrzebna, gdy siatka jest uszkodzona, odkształcona, skorodowana albo filtr nie trzyma się w mocowaniu. Filtr węglowy jest oddzielnym elementem i w standardowej wersji po nasyceniu wymaga wymiany.
Dlaczego do doboru części potrzebny jest kod wyrobu?
Pod nazwą OWC 9573 występują różne warianty urządzenia. Kod wyrobu wraz z modelem i 14-cyfrowym numerem fabrycznym pozwala ustalić właściwe wykonanie i ogranicza ryzyko zakupu części o innym mocowaniu, złączu lub parametrach.
