Części do okapu Amica SLIM-280B
Części do okapu Amica SLIM-280B obejmują filtry, elementy dmuchawy, przełączniki, oświetlenie oraz podzespoły wysuwanego panelu. Słabe pochłanianie, hałas lub brak reakcji silnika nie przesądzają jeszcze, którą część trzeba wymienić. Przed zakupem sprawdź filtr, wirnik i sterowanie, a zgodność potwierdź na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Jak rozpoznać źródło usterki okapu Amica SLIM-280B?
W okapie SLIM-280B podobny objaw może wynikać zarówno ze zużycia części, jak i z zabrudzenia albo nieprawidłowego przepływu powietrza. Przed zamówieniem silnika, przełącznika czy wirnika warto więc ustalić, czy problem dotyczy obiegu powietrza, napędu, sterowania, oświetlenia czy mechanizmu wysuwanego panelu.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa opary | zabrudzony filtr tłuszczowy, zużyty filtr węglowy, niedrożny kanał, zablokowany wirnik lub osłabiony silnik | stan filtrów, swobodny obrót wirnika i drożność przewodu wylotowego | poprawa po zdjęciu mocno zabrudzonego filtra wskazuje na ograniczenie przepływu, lecz nie potwierdza jeszcze pełnej sprawności silnika |

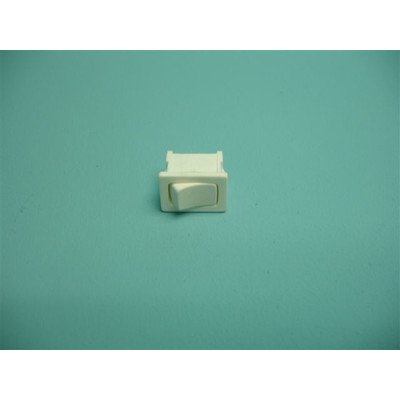

| Silnik nie uruchamia się, ale światło działa | przełącznik silnika, mikroprzełącznik uruchamiany panelem, przewody, kondensator – jeżeli występuje w danym wykonaniu – albo silnik | mechaniczne działanie przełączników, ciągłość styków i swobodę wirnika | sprawny styk i niezakleszczony wirnik zawężają diagnostykę do obwodu zasilania silnika oraz jego uzwojeń |
| Działa tylko jeden bieg | zużyte styki przełącznika, przerwane połączenie lub uszkodzenie jednego odczepu uzwojenia | ciągłość poszczególnych torów przełącznika i przewodów | brak przejścia tylko w jednym położeniu zwykle kieruje uwagę na konkretny tor sterowania; nie uzasadnia automatycznie wymiany całego silnika |
| Słychać buczenie, lecz wirnik nie rusza | zablokowany wirnik, zużyte łożyskowanie, niesprawny kondensator lub uszkodzenie silnika | obrót wirnika po odłączeniu zasilania, ślady tarcia, stan i pojemność kondensatora zgodnie z jego oznaczeniem | ciężki obrót wskazuje na problem mechaniczny; swobodny obrót nie wyklucza usterki elektrycznej |

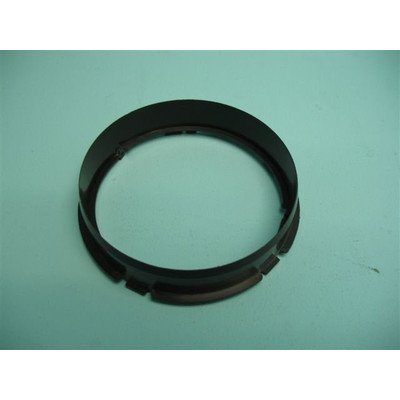

| Okap stuka, drży albo pracuje głośniej | zabrudzony, poluzowany lub uszkodzony wirnik, luźne mocowanie silnika, ograniczony odpływ powietrza | łopatki, mocowania zespołu dmuchawy, filtr, kanał i kołnierz wylotowy | hałas zmieniający się po oczyszczeniu lub poprawieniu mocowania nie wymaga wymiany sprawnego silnika |

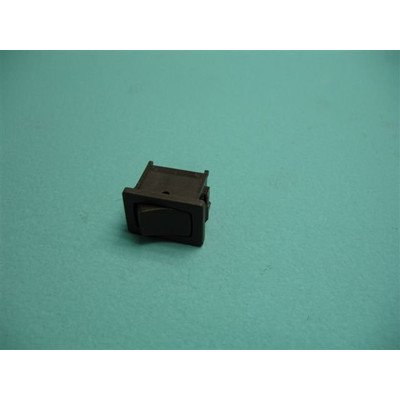

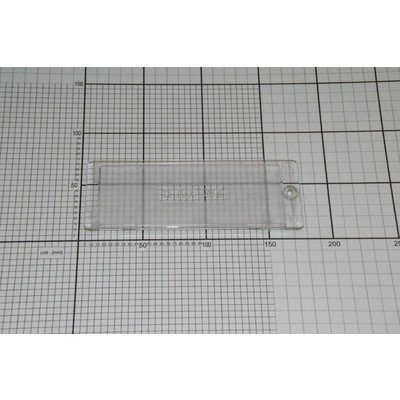

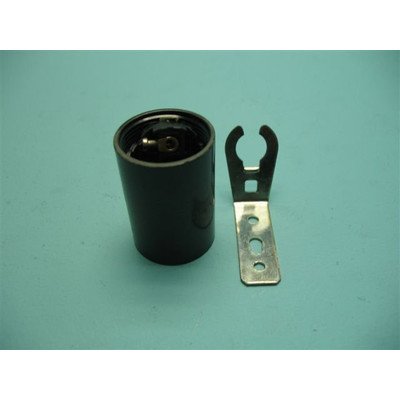

| Nie działa oświetlenie | źródło światła, oprawka, przełącznik, przewód lub styk | stan żarówki, ślady nadpalenia oprawki i ciągłość odłączonego przełącznika | sprawna żarówka nie przesądza o sprawności oprawki ani obwodu sterowania |
Słaby ciąg: filtr, wentylacja czy dmuchawa?
Najpierw ustal tryb pracy urządzenia. W trybie wyciągu opary są kierowane przewodem do kanału wentylacyjnego. W trybie pochłaniacza powietrze przechodzi przez filtr węglowy i wraca do pomieszczenia. Filtr węglowy jest potrzebny właśnie w obiegu zamkniętym; nie zastępuje natomiast filtra przeciwtłuszczowego.
Przy słabym pochłanianiu wykonaj kolejno następujące kontrole:
- Obejrzyj filtr tłuszczowy. Warstwa lepkiego tłuszczu ogranicza przepływ i zwiększa obciążenie dmuchawy. Filtr metalowy można umyć zgodnie z instrukcją urządzenia, natomiast zużyty lub uszkodzony wkład należy wymienić.

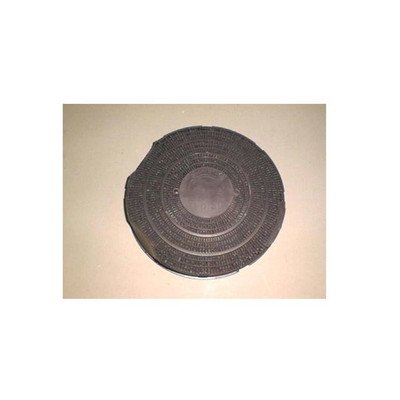

- Oceń filtr węglowy, jeżeli okap pracuje jako pochłaniacz. Utrata zdolności pochłaniania zapachów nie musi powodować zatrzymania silnika. Taki filtr może wyglądać poprawnie, mimo że jest już nasycony.
- Sprawdź drogę przepływu. Zgnieciony przewód, zatkany kanał, nieprawidłowo ustawiona przepustnica albo zbyt ciasna redukcja mogą ograniczać wydajność mimo sprawnego silnika.
- Po odłączeniu okapu od zasilania obróć wirnik ręką. Powinien poruszać się bez wyraźnego zakleszczania i ocierania. Nagromadzony tłuszcz może zaburzyć wyważenie, a pęknięta łopatka powodować drgania.
Jeżeli przepływ poprawia się po oczyszczeniu filtrów i kanału, zakup silnika nie jest uzasadniony. Jeżeli wirnik obraca się wolno, ociera albo ma uszkodzone łopatki, trzeba sprawdzić zarówno sam wirnik, jak i jego osadzenie na silniku.
Więcej wariantów wkładów znajduje się w kategorii filtrów do okapów Amica. Filtra nie należy dobierać wyłącznie według przybliżonego kształtu — znaczenie mają wymiary, sposób mocowania i zgodność katalogowa.
Jak sprawdzić przełącznik i mikroprzełącznik?
W SLIM-280B występują oddzielne elementy sterowania silnikiem i oświetleniem oraz części współpracujące z wysuwanym panelem. Brak uruchomienia po wysunięciu może zatem wynikać z uszkodzenia samego mikroprzełącznika, jego dźwigni, przenośnika ruchu, przewodu albo głównego przełącznika biegu.
Po odłączeniu zasilania i oznaczeniu przewodów można zbadać odłączony przełącznik multimetrem w trybie ciągłości lub pomiaru rezystancji:
- w położeniu wyłączonym dany tor powinien pozostać rozwarty;
- po wciśnięciu albo przełączeniu właściwe styki powinny się zamknąć;
- wskazanie zmieniające się podczas poruszania przyciskiem, brak powtarzalności lub przejście pojawiające się dopiero po mocnym dociskaniu sugerują zużycie styków albo mechanizmu;
- prawidłowa ciągłość przełącznika potwierdza tylko jego działanie w warunkach pomiaru bez obciążenia. Nie wyklucza nadpalonych styków, które zawodzą podczas pracy silnika.

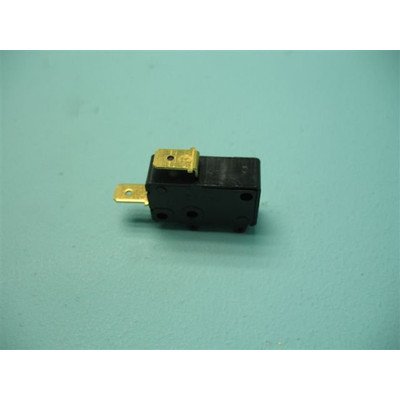

Sprawdź również, czy dźwignia naciska mikroprzełącznik w pełnym zakresie. Jeżeli słychać jego kliknięcie, ale miernik nie pokazuje zmiany stanu styków, problem leży w elemencie elektrycznym. Jeśli przełącznik działa po ręcznym naciśnięciu, a nie reaguje na wysunięcie panelu, przyczyną może być mechaniczne zużycie dźwigni, prowadnic albo przenośnika.
Diagnostyka silnika i wirnika
Przed badaniem silnika usuń filtr i obejrzyj komorę dmuchawy. Zacieki tłuszczu, nadtopione złącza, ciemne uzwojenia, zapach przegrzania lub luz wirnika są istotnymi wskazówkami, ale sam wygląd nie daje pełnego rozstrzygnięcia.
Pomiar rezystancji wykonuje się na odłączonym silniku, pomiędzy zaciskiem wspólnym a wyprowadzeniami poszczególnych biegów. Nie ma jednej prawidłowej wartości dla wszystkich silników okapów. Oczekuje się skończonych, powtarzalnych wyników zgodnych z układem uzwojeń danego zespołu. Przerwa w jednym torze może oznaczać uszkodzony przewód, zabezpieczenie termiczne albo uzwojenie. Bardzo niska rezystancja również nie potwierdza zwarcia bez odniesienia do schematu i parametrów konkretnego silnika.
Zwykły multimetr nie pozwala wiarygodnie ocenić izolacji uzwojeń pod napięciem roboczym. Badanie izolacji względem metalowej obudowy wymaga odpowiedniego miernika i kwalifikacji. Jeżeli silnik szybko się nagrzewa, wydziela zapach spalenizny lub powoduje zadziałanie zabezpieczenia instalacji, nie należy kontynuować prób.
Jeżeli przy silniku znajduje się kondensator, jego pojemność porównuje się wyłącznie z wartością podaną na obudowie oryginalnego elementu lub w dokumentacji właściwego wykonania. Spuchnięcie, wyciek albo pojemność wyraźnie odbiegająca od oznaczenia uzasadniają wymianę. Sam prawidłowy pomiar pojemności nie wyklucza usterki ujawniającej się pod obciążeniem.
Pomiary w pracującym urządzeniu i sprawdzanie napięcia na silniku są przeznaczone dla wykwalifikowanego technika. Wymagają doświadczenia, właściwych narzędzi oraz zabezpieczenia przed porażeniem i przypadkowym uruchomieniem wirnika. Nie należy zasilać wymontowanego silnika bez prawidłowego zamocowania i zapewnienia warunków chłodzenia.
Dostęp i wymiana części w okapie SLIM-280B
Tabliczka znamionowa oraz większość elementów wewnętrznych są dostępne od spodu po zdjęciu filtra przeciwtłuszczowego. Przed demontażem odłącz urządzenie od sieci i zabezpiecz płytę grzewczą. Elementy pokryte tłuszczem bywają śliskie, a krawędzie obudowy mogą być ostre.
Typowa kolejność prac wygląda następująco:
- wyjmij filtr i oczyść jego okolice, aby zabrudzenia nie dostały się do złączy;
- wykonaj zdjęcia ułożenia przewodów, przełączników i mocowań;
- oznacz konektory, nie opierając się wyłącznie na kolorach przewodów;
- przy wymianie panelu lub prowadnic podtrzymuj część wysuwaną, aby nie obciążyć drugiej prowadnicy;
- przed zdjęciem silnika sprawdź sposób osadzenia wirnika, podpory i elementów ustalających;
- po montażu ręcznie sprawdź swobodę ruchu panelu i wirnika, a następnie załóż filtr;
- próbę działania wykonaj dopiero po zamknięciu osłon i usunięciu narzędzi z wnętrza okapu.
Nie należy ciągnąć za przewody podczas zdejmowania konektorów ani zamieniać zacisków silnika na podstawie podobieństwa kolorów. Silniki o zbliżonych wymiarach mogą mieć inną liczbę biegów, układ wyprowadzeń, mocowanie lub wirnik. Podłączenie przypadkowego zamiennika może spowodować nieprawidłowe obroty albo przegrzewanie.
Jak dobrać części do Amica SLIM-280B?
Samo oznaczenie SLIM-280B nie powinno być jedyną podstawą doboru. Amica rozróżnia wykonania urządzeń za pomocą danych z tabliczki znamionowej. W okapie etykieta znajduje się wewnątrz obudowy i można ją odczytać po zdemontowaniu filtra aluminiowego.
Do potwierdzenia części przygotuj:
- pełny model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny, nazywany także numerem seryjnym;
- oznaczenie wymontowanej części, jeżeli jest czytelne;
- zdjęcie złącza, mocowania i miejsca montażu.
Przy filtrze porównaj wymiary oraz zaczepy. Przy wirniku ważne są średnica, profil łopatek i mocowanie na osi. W przypadku przełącznika trzeba potwierdzić liczbę i rozmieszczenie zacisków oraz sposób uruchamiania. Dla silnika znaczenie mają nie tylko moc i wymiary, lecz także liczba biegów, układ wyprowadzeń, kierunek pracy, wirnik, podpory i elementy ustalające.
Jeżeli dane na etykiecie wskazują inne wykonanie niż sama nazwa na froncie, pierwszeństwo przy doborze ma zgodność katalogowa według kodu wyrobu i numeru fabrycznego. Pozostałe grupy podzespołów można znaleźć w kategorii części do okapów Amica.
FAQ – części i naprawa okapu Amica SLIM-280B
Dlaczego okap pracuje, ale nie pochłania zapachów?
W trybie pochłaniacza przyczyną może być nasycony filtr węglowy, natomiast w trybie wyciągu trzeba sprawdzić filtr tłuszczowy, przewód wylotowy i wentylację. Obracający się silnik nie oznacza jeszcze prawidłowego przepływu powietrza.
Czy buczenie oznacza uszkodzony silnik?
Nie. Buczenie może powodować zablokowany lub ocierający wirnik, ograniczony przepływ, zużyte łożyskowanie albo kondensator, jeśli zastosowano go w danym silniku. Najpierw sprawdź swobodę wirnika przy odłączonym zasilaniu.
Jak sprawdzić przełącznik biegu okapu?
Odłącz przełącznik od instalacji i zmierz ciągłość jego styków w każdym położeniu. Brak przejścia w jednym położeniu wskazuje na uszkodzenie odpowiedniego toru, ale niestabilne działanie pod obciążeniem może wymagać dalszej oceny stanu styków.
Czy filtr węglowy można umyć?
Standardowego filtra z węglem aktywnym przeznaczonego do tego typu okapu nie należy myć, jeżeli producent konkretnego wkładu nie oznaczył go jako regenerowalny. Filtr metalowy przeciwtłuszczowy jest natomiast przeznaczony do okresowego czyszczenia.
Gdzie znajduje się tabliczka znamionowa okapu?
W okapach Amica tabliczka znajduje się wewnątrz obudowy. Dostęp uzyskuje się po zdjęciu aluminiowego filtra przeciwtłuszczowego. Do doboru przygotuj model, kod wyrobu i pełny 14-cyfrowy numer fabryczny.
Czy silnik można dobrać tylko według wyglądu i wtyczki?
Nie. Podobne silniki mogą różnić się uzwojeniami, liczbą biegów, wyprowadzeniami, mocowaniem lub współpracującym wirnikiem. Zgodność należy potwierdzić według danych okapu i numeru części.
