Części zamienne do Robot Fenomen seria 880 Zelmer
Części zamienne do robota Zelmer Fenomen seria 880 obejmują elementy napędu, silnika, sterowania oraz wyposażenie malaksera, mieszacza i miksera. Gdy robot nie startuje, ślizga się, hałasuje albo nie napędza jednej przystawki, najpierw ustal miejsce usterki. Przy doborze porównaj pełny typ urządzenia, wariant wykonania, symbol starej części i sposób mocowania.
Jak rozpoznać, której części robota Zelmer Fenomen 880 potrzebujesz?
Seria Fenomen 880 występowała w kilku wykonaniach, między innymi 880.0, 880.0SL i 880.5. Robot wykorzystuje mikroprocesorowe sterowanie, czujniki rozpoznające zamontowane wyposażenie, silnik komutatorowy oraz przekładnię przekazującą napęd do różnych przystawek. Z tego powodu brak pracy nie musi oznaczać uszkodzenia silnika, a komunikat przeciążenia nie wskazuje automatycznie modułu do wymiany.
Przed demontażem sprawdź, czy problem występuje:
- ze wszystkimi przystawkami czy tylko z jedną;
- bez produktów oraz dopiero pod obciążeniem;
- od razu po włączeniu czy po rozgrzaniu urządzenia;
- przy obracaniu silnika, mimo że narzędzie pozostaje nieruchome;
- po założeniu konkretnego pojemnika lub pokrywy.
Takie rozróżnienie pozwala oddzielić awarię jednostki napędowej od uszkodzenia pojemnika, pokrywy, zabieraka albo mechanizmu konkretnej przystawki.
Objawy, możliwe przyczyny i kolejność kontroli
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem części |
| Robot nie przechodzi w stan gotowości | Nieprawidłowo zablokowany pojemnik lub pokrywa, brak albo przesunięcie magnesu współpracującego z czujnikiem, uszkodzony czujnik lub połączenie | Zdejmij wyposażenie, oczyść jego gniazda i załóż je ponownie zgodnie z pozycją blokady. Porównaj reakcję robota na inne kompletne przystawki. |

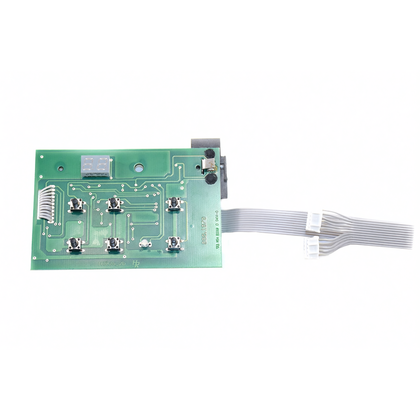

| Robot jest gotowy, ale nie uruchamia silnika | Przewód zasilający, połączenia, szczotki, uzwojenia silnika, płytka sterowania lub procesora | Sprawdź, czy objaw dotyczy każdego wyposażenia. Po odłączeniu od sieci skontroluj przewód, złącza i szczotki; dopiero później podejrzewaj elektronikę. |
| Silnik pracuje, lecz narzędzie stoi albo szarpie | Zerwany lub luźny pasek, pęknięte koło pasowe, zużyty zabierak, sprzęgło albo przekładnia przystawki | Obserwuj, które wyjście napędu nie działa. Jeśli problem dotyczy tylko mieszacza lub miksera, rozpocznij od elementów tej przystawki, a nie od silnika. |
| Słychać zgrzytanie, stukanie lub okresowe przeskakiwanie | Uszkodzone zęby koła, pasek przemieszczający się na kole, luźny element mocujący, zatarcie wału lub łożyskowania | Nie kontynuuj pracy pod obciążeniem. Po otwarciu napędu obejrzyj cały obwód pasków i kół, ponieważ pęknięcie może być widoczne tylko w określonym położeniu. |
| Robot rusza i po chwili się zatrzymuje, pojawiają się poziome kreski | Zablokowane narzędzie, przeciążenie, opory przekładni, problem z sygnałem prędkości lub układem sterowania | Najpierw odłącz przystawkę i sprawdź ją ręcznie pod kątem zatarcia. Następnie oceń paski, koła i swobodę napędu. Sam komunikat nie potwierdza uszkodzenia płytki. |
| Obroty są niestabilne albo od razu zbyt wysokie | Nieprawidłowy sygnał z dajnika impulsów, uszkodzenie jego przewodów, płytki sterowania lub elementu regulacyjnego | Sprawdź zamocowanie czujnika, element generujący impulsy i ciągłość jego wiązki. Test omomierzem nie potwierdzi poprawnej pracy całego układu podczas obrotów. |
| Silnik słabnie, mocno iskrzy lub pachnie przegrzaniem | Zużyte szczotki, zabrudzony lub uszkodzony komutator, zwarcie uzwojeń, nadmierne opory łożyskowania albo przeciążona przekładnia | Oceń obie szczotki, powierzchnię komutatora oraz swobodę obrotu. Wymiana szczotek nie naprawi wirnika z uszkodzonym komutatorem lub zwarciem międzyzwojowym. |
| Mikser przecieka od strony noża | Zużyta uszczelka pokrywy, V-ring wału, uszkodzone łożyskowanie noża, pęknięty pojemnik lub nieprawidłowy montaż | Ustal miejsce wycieku. Płyn pojawiający się pod zespołem noża wskazuje na inne elementy niż wyciek spod pokrywy. |
Robot nie startuje – sprawdź blokady wyposażenia
Fenomen 880 rozpoznaje rodzaj założonego wyposażenia za pomocą czujników współpracujących z magnesami umieszczonymi w pojemnikach, pokrywach i wybranych elementach przystawek. Prawidłowo zamontowany komplet powoduje przejście urządzenia w stan gotowości i wybór zakresu obrotów odpowiedniego dla danego wyposażenia.
Jeżeli robot nie sygnalizuje gotowości, sprawdź najpierw:
- Czy pojemnik został obrócony do końca i siedzi bez nadmiernego luzu.
- Czy pokrywa jest właściwa dla danego pojemnika i została poprawnie zamknięta.
- Czy zaczepy, wypusty i gniazda nie są pęknięte lub wypełnione zaschniętymi resztkami.
- Czy urządzenie reaguje na inną kompletną przystawkę.
Reakcja na jeden zestaw i brak reakcji na drugi kierują diagnostykę w stronę pojemnika, pokrywy, magnesu lub mechanizmu blokującego danej przystawki. Brak gotowości z każdym wyposażeniem może wskazywać na czujniki, ich wiązkę albo elektronikę. Nie mostkuj blokad na stałe i nie uruchamiaj urządzenia z otwartą pokrywą — układ ten chroni przed kontaktem z szybko obracającym się narzędziem.

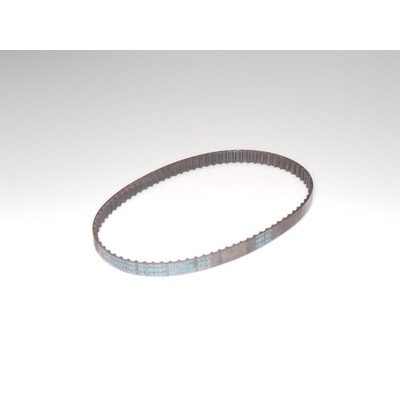

Jak sprawdzić pasek, koła pasowe i przekładnię?
Gdy silnik jest słyszalny, ale wał lub narzędzie nie obraca się prawidłowo, zacznij od mechanicznego toru napędu. Pasek może być zerwany, rozciągnięty, pozbawiony części zębów albo zsunięty wskutek uszkodzenia koła. Koło pasowe należy oglądać nie tylko od góry: pęknięcia powstają również przy piaście, a pod obciążeniem koło może obracać się na osi mimo pozornie dobrego wyglądu.
Sprawdź także, czy wały obracają się bez punktowego oporu. Ciężka praca napędu po zdjęciu paska może wskazywać na zatarcie łożyskowania lub zabrudzenie mechanizmu. Jeżeli opór pojawia się dopiero po zamontowaniu przystawki, przyczyny szukaj w jej przekładni, zabieraku albo narzędziu.
Nowy pasek dobiera się według oznaczenia, profilu, liczby zębów i szerokości. Zbliżona długość lub możliwość naciągnięcia paska na koła nie potwierdza zgodności. Przed montażem usuń resztki starego paska z rowków i sprawdź współosiowość kół — nowa część szybko ulegnie uszkodzeniu, jeśli jedno z kół jest pęknięte lub przekoszone.

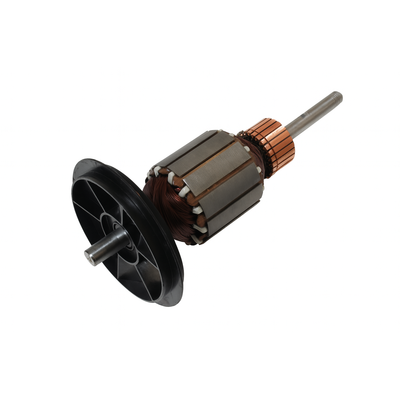

Kontrola silnika, szczotek i połączeń
Przed pomiarem odłącz robot od zasilania i odczekaj, aż napęd całkowicie się zatrzyma. Po uzyskaniu dostępu można sprawdzić ciągłość przewodu zasilającego i połączeń, poruszając przewodem przy wtyczce oraz przy wejściu do obudowy. Pomiar wykonuje się omomierzem na odłączonych końcach badanego obwodu. Przerwa pojawiająca się podczas zginania przewodu wskazuje na uszkodzenie żyły, ale prawidłowa ciągłość nie potwierdza sprawności elektroniki sterującej.

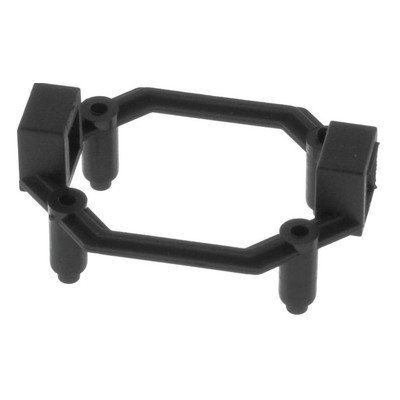

Obie szczotki powinny przesuwać się swobodnie w prowadnicach i dociskać do komutatora. Nierówne zużycie, wyszczerbienie, przegrzane sprężyny albo zawieszanie się szczotki mogą powodować przerywanie, spadek mocy i iskrzenie. Komutator nie powinien mieć podniesionych działek, głębokich rowków ani wyraźnych śladów miejscowego przegrzania.
Ciągłość uzwojenia wirnika lub stojana pozwala wykryć całkowitą przerwę, lecz nie wyklucza zwarcia międzyzwojowego ujawniającego się dopiero pod obciążeniem. Nie ma jednej wartości rezystancji właściwej dla wszystkich silników i warunków pomiaru. Silne iskrzenie po wymianie szczotek wymaga sprawdzenia komutatora, wirnika, połączeń stojana oraz mechanicznych oporów napędu.
Pomiary napięcia, próby otwartego urządzenia pod zasilaniem i diagnostyka układu regulacji są przeznaczone dla wykwalifikowanego serwisanta. Wymagają doświadczenia, izolowanych narzędzi i zabezpieczonego stanowiska.
Dostęp do układu napędowego
W konstrukcjach objętych dokumentacją serwisową dla typów 880.0, 880.0SL i 880.5 dostęp rozpoczyna się od zdjęcia osłony otaczającej górny wał napędowy. Osłonę zwalnia się równomiernym naciskiem na jej dolną krawędź; nie należy podważać jej jednostronnie, ponieważ może pęknąć.
Następnie urządzenie odwraca się na miękkim podłożu, bez opierania go na przyciskach. Po wyjęciu gumowych nóżek można odkręcić wkręty podstawy. Przed całkowitym wysunięciem zespołu napędowego trzeba oznaczyć ułożenie przewodów i ostrożnie rozłączyć wtyki płyt sterujących oraz zespołu czujników. Napęd wyjmuje się pionowo, chroniąc płytki przed zaczepieniem o elementy korpusu.
Podczas montażu przewody muszą wrócić do prowadnic i pozostać poza zasięgiem pasków oraz innych części ruchomych. Należy również odtworzyć uszczelnienie górnej osłony wału. Różnice między rocznikami są możliwe, dlatego przed rozłączeniem wiązek warto wykonać zdjęcia ich położenia.

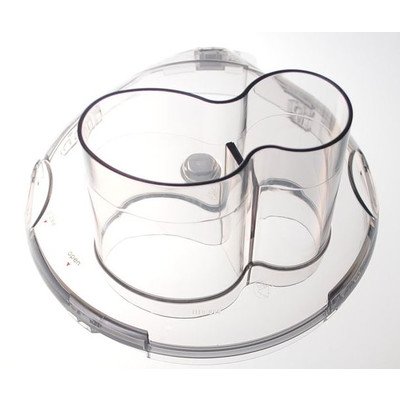

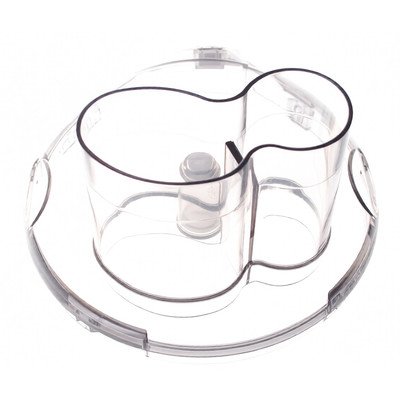

Pojemniki, pokrywy, tarcze i noże – co porównać?
Uszkodzoną misę lub pokrywę dobiera się według większej liczby cech niż średnica. Istotne są położenie zaczepów, kształt blokady, współpraca z czujnikiem, wysokość osadzenia oraz wersja przystawki. Pęknięty zaczep może powodować jednocześnie nieszczelność i brak gotowości do pracy.
Przy tarczach sprawdź przeznaczenie oraz dopasowanie do zabieraka. Tarcza do plastrów, wiórek, frytek i przecierania ma inny układ roboczy, nawet jeśli jej średnica jest taka sama. Stępionej, skrzywionej lub pękniętej tarczy nie należy prostować i używać przy wysokich obrotach.
Nóż malaksera wymaga zgodności z wałem i pojemnikiem. Jeżeli nóż porusza się z nadmiernym luzem, przyczyna może leżeć również w zabieraku lub wale, dlatego wymiana samego noża nie zawsze usuwa stukanie. Ostrza przechowuj w osłonie i nie chwytaj bezpośrednio krawędzi tnących podczas demontażu.
W kubku miksującym wyciek przy pokrywie wymaga kontroli jej uszczelki, natomiast wyciek od spodu — zespołu noża, V-ringu, powierzchni pojemnika i sprzęgła. Przy ponownym składaniu V-ring musi zostać ustawiony właściwą stroną w kierunku łożyskowania. Błędne odwrócenie uszczelnienia może spowodować ponowny wyciek mimo zastosowania nowej części.
Jak dobrać części do robota Zelmer Fenomen seria 880?
Nie opieraj doboru wyłącznie na nazwie „Fenomen 880” ani na podobnym wyglądzie produktu. Odczytaj z tabliczki znamionowej pełny typ i wariant urządzenia, na przykład 880.0, 880.0SL albo 880.5. Następnie porównaj symbol zdemontowanej części, jej mocowanie i miejsce pracy.
W tej rodzinie występują między innymi różne zespoły malaksera, mieszacza, miksera, obieraczki i sokowirówki. Numer zaczynający się od 880 może oznaczać konkretną część lub kompletny zespół, dlatego nie należy traktować samych pierwszych cyfr jako potwierdzenia zgodności. W przypadku paska, kół i części silnika uwzględnij również oznaczenie elementu napędowego.
Jeżeli urządzenie ma oznaczenie 881, przejdź do kategorii Robot Talent – seria 881. Podobieństwo części stosowanych w seriach Fenomen i Talent nie oznacza, że każdy element jest zamienny. Pozostałe rodziny urządzeń znajdziesz w kategorii roboty i miksery Zelmer.
Przed zamówieniem zapisz pełne oznaczenie z tabliczki, symbol starego elementu oraz nazwę przystawki, w której pracuje. Przy nieczytelnym numerze przygotuj zdjęcie tabliczki i zdjęcia części z obu stron, ze szczególnym uwzględnieniem mocowań oraz złączy.
FAQ – części do Zelmer Fenomen 880
Dlaczego robot Fenomen 880 nie uruchamia się po założeniu misy?
Najpierw sprawdź domknięcie misy i pokrywy oraz stan zaczepów współpracujących z blokadą. Jeśli robot działa z inną kompletną przystawką, problem jest bardziej prawdopodobny w misie, pokrywie, magnesie lub elementach tej przystawki niż w silniku.
Czy poziome kreski na wyświetlaczu oznaczają uszkodzony moduł?
Nie. W dokumentacji serii 880 taki symbol wiąże się z zatrzymaniem napędu po wykryciu zablokowanego narzędzia. Przyczyną może być zakleszczona przystawka, opór przekładni, uszkodzenie paska lub kół, problem z informacją o obrotach albo dopiero sam układ sterowania.
Jak rozpoznać zerwany pasek napędowy?
Typowym objawem jest praca silnika bez prawidłowego obrotu wyjścia napędowego. Po otwarciu obudowy pasek może być przerwany, luźny, pozbawiony zębów albo zsunięty. Trzeba równocześnie sprawdzić koła pasowe, ponieważ ich pęknięcie może zniszczyć nowy pasek.
Czy mocne iskrzenie z silnika usunie wymiana szczotek?
Tylko wtedy, gdy przyczyną są zużyte lub zawieszające się szczotki, a komutator i uzwojenia pozostają sprawne. Mocne, nierównomierne iskrzenie może również wskazywać na uszkodzenie wirnika, komutatora, połączeń stojana lub zatarcie napędu.
Czy części z Zelmera Talent 881 pasują do Fenomena 880?
Niektóre elementy mogą mieć wspólne zastosowanie, lecz nie wolno zakładać pełnej zamienności obu serii. Zgodność trzeba potwierdzić na podstawie pełnego typu urządzenia, numeru części, wariantu przystawki, mocowania i parametrów elementu.
