Kompresory do suszarek
Kompresor do suszarki z pompą ciepła wpływa na temperaturę, czas i skuteczność suszenia. Zanim zamówisz część, wyklucz zapchane filtry, kanały powietrzne, problemy z odpływem kondensatu i sterowaniem. Sprężarkę dobiera się po pełnych danych z tabliczki znamionowej oraz zgodności katalogowej, nie tylko po wyglądzie.
Jak działa kompresor w suszarce z pompą ciepła
Kompresor, nazywany również sprężarką, jest częścią obiegu chłodniczego pompy ciepła. Spręża czynnik roboczy i wymusza jego przepływ przez wymienniki ciepła. Dzięki temu suszarka może pracować w zamkniętym obiegu powietrza i suszyć przy niższej temperaturze niż urządzenie z klasyczną grzałką.
Sam kompresor nie działa jednak niezależnie. Na efekt suszenia wpływają także:
- parownik i skraplacz;
- wentylatory oraz kanały powietrzne;
- filtr kłaczków i filtry wymienników;
- czujniki temperatury i wilgotności;
- pompa kondensatu oraz drożność odpływu;
- moduł sterujący, przekaźnik, inwerter lub układ rozruchowy, zależnie od konstrukcji;
- szczelność i prawidłowe napełnienie obiegu chłodniczego.
Dlatego brak ciepłego powietrza nie jest automatycznie dowodem uszkodzenia sprężarki.
Objawy mogące wskazywać na problem ze sprężarką
Typowe symptomy to brak skutecznego suszenia, bardzo długi program, chłodne lub tylko lekko ciepłe powietrze oraz nietypowe buczenie przy próbie uruchomienia pompy ciepła. Możliwe jest także zatrzymywanie programu, jeżeli sterownik wykrywa nieprawidłowe warunki pracy.
Ten sam objaw może mieć jednak prostszą przyczynę. Przed zamówieniem kompresora sprawdź kolejno:
- Czy filtr kłaczków jest czysty również w głębi siatki, a nie tylko pozbawiony widocznych włókien.
- Czy wymienniki i kanały powietrzne nie są zaklejone pyłem. Lamele mogą wyglądać na czyste od frontu, a być zablokowane głębiej.
- Czy wentylator obraca się prawidłowo i zapewnia wyczuwalny przepływ powietrza.
- Czy zbiornik kondensatu, filtr pompy, wężyki i kanał doprowadzający wodę są drożne.
- Czy czujniki temperatury i wilgotności nie są zabrudzone oraz czy urządzenie nie zgłasza błędu.
- Czy kompresor otrzymuje polecenie uruchomienia. Brak startu może wynikać z modułu, przewodów, przekaźnika, kondensatora lub zabezpieczenia, a nie z samej sprężarki.
Objaw, sprawdzenie i następny krok
| Objaw | Możliwe przyczyny | Co ma sens sprawdzić | Interpretacja i następny krok |
| Suszarka nie suszy, ale kompresor nie startuje | Sterowanie, przewody, zabezpieczenie, kondensator, sprężarka | Czy program uruchamia wentylatory, czy pojawia się napięcie sterujące i czy połączenia są prawidłowe | Brak startu nie rozstrzyga o uszkodzeniu kompresora. Diagnostykę obwodu wykonuje osoba znająca schemat konkretnego modelu |
| Kompresor pracuje, lecz powietrze pozostaje chłodne | Ubytek czynnika, nieszczelność, niedrożność obiegu, niesprawna sprężarka lub ograniczony przepływ powietrza | Oględziny wymienników, obserwacja temperatury powietrza, kontrola pracy wentylatorów i pełny test chłodniczy | Pojedynczy pomiar temperatury lub dotykanie rurek nie potwierdza sprawności całego obiegu |
| Suszenie trwa długo | Filtry, kanały, przepełnienie, słaby przepływ, czujniki, pompa ciepła | Najpierw konserwacja i kontrola odpływu, później test temperatury oraz pracy układu | Jeśli po czyszczeniu i prawidłowym przepływie nadal nie ma przyrostu temperatury, potrzebna jest diagnostyka układu chłodniczego |
| Sprężarka buczy i wyłącza się | Problem z rozruchem, kondensatorem, zasilaniem, przeciążeniem albo mechaniką sprężarki | Odczyt schematu, kontrola elementów rozruchowych i poboru prądu przez uprawnionego technika | Nie należy wielokrotnie uruchamiać przeciążonej sprężarki ani mostkować zabezpieczeń |
| Na rurce lub przy kapilarze pojawia się miejscowy szron | Możliwy ubytek czynnika lub nieprawidłowy przepływ | Oględziny całego obiegu, próba szczelności i pomiar parametrów chłodniczych | Szron w jednym miejscu jest wskazówką, nie samodzielnym potwierdzeniem przyczyny |
Jak sprawdzać kompresor
Oględziny i test użytkowy
Na początku wykonaj czynności niewymagające otwierania obiegu chłodniczego: wyczyść filtry zgodnie z instrukcją urządzenia, sprawdź wlot powietrza, odpływ kondensatu i stan kanałów dostępnych bez ingerencji w układ chłodniczy. Zwróć uwagę, czy bęben, wentylator i pompa kondensatu pracują, a kompresor uruchamia się w fazie suszenia.
W suszarkach z pompą ciepła normalny jest zmienny poziom hałasu kompresora i pompy. Samo buczenie nie oznacza jeszcze awarii. Znaczenie ma to, czy po uruchomieniu urządzenie uzyskuje przyrost temperatury i czy odprowadza wilgoć.
Pomiar temperatury
Można porównać temperaturę powietrza na początku i po ustabilizowaniu cyklu, używając termometru odpowiedniego do zakresu pracy urządzenia. Pomiar wykonuj według procedury właściwej dla modelu, ponieważ program, wielkość wsadu, temperatura pomieszczenia i położenie czujnika wpływają na wynik.
Brak wyraźnego przyrostu temperatury po wykluczeniu ograniczonego przepływu powietrza może wskazywać na problem z pompą ciepła, ale nie rozróżnia samodzielnie między sprężarką, czynnikiem, nieszczelnością, zaworem lub sterowaniem. Nie stosuj jednej uniwersalnej wartości temperatury dla wszystkich suszarek.
Pomiar elektryczny
Po odłączeniu urządzenia od zasilania można sprawdzić stan przewodów, złączy i elementów dostępnych zgodnie ze schematem serwisowym. Pomiar rezystancji uzwojeń sprężarki wymaga odłączenia przewodów oraz znajomości układu zacisków i wartości przewidzianych dla danego modelu.
Prawidłowa ciągłość uzwojeń nie potwierdza sprawności mechanicznej sprężarki, jej zdolności do sprężania ani szczelności obiegu. Z kolei wynik odbiegający od danych producenta może wskazywać na uszkodzenie, ale powinien być oceniony razem z zabezpieczeniami, przewodami, elementem rozruchowym i warunkami pomiaru. Nie podawaj uniwersalnej rezystancji kompresora bez dokumentacji konkretnej suszarki.
Kontrola obiegu chłodniczego
Ocena ciśnienia, szczelności, napełnienia, wydajności sprężarki i drożności obiegu wymaga manometrów, odpowiedniego czynnika, urządzeń do odzysku oraz procedury właściwej dla danego układu. Widoczny szron, tłusty ślad albo nierównomierna temperatura rurek są wskazówkami diagnostycznymi, lecz nie zastępują próby szczelności i pomiaru parametrów.
Nie wystarczy samo „dobicie gazu”. Jeżeli czynnik ubył, trzeba ustalić miejsce nieszczelności, usunąć przyczynę, wykonać próżnię i napełnić układ właściwym czynnikiem oraz ilością. Wymiana sprężarki może wymagać równoczesnej wymiany lub kontroli osuszacza i innych elementów obiegu.
Czynności przy obiegu chłodniczym, czynniku R290 lub innym czynniku palnym, lutowaniu, próbie szczelności i pracy przy pod napięciem są przeznaczone dla wykwalifikowanego serwisanta z odpowiednimi uprawnieniami, narzędziami i procedurą dla konkretnego modelu. Nie rozszczelniaj układu, nie używaj płomienia do szukania nieszczelności i nie omijaj zabezpieczeń.
Dostęp do kompresora i wymiana
Sprężarka jest zwykle częścią dolnego zespołu pompy ciepła, ale konstrukcja dostępu różni się między markami i seriami. W jednym modelu konieczne może być zdjęcie górnego blatu i panelu bocznego, w innym dostęp prowadzi od dołu lub przez demontaż podstawy z wymiennikami. Nie należy zakładać jednej uniwersalnej kolejności demontażu.
Przed rozpoczęciem prac:
- odłącz urządzenie od zasilania i zabezpiecz je przed przypadkowym uruchomieniem;
- opróżnij zbiornik kondensatu i przygotuj miejsce na wodę pozostałą w kanałach;
- wykonaj zdjęcia przebiegu wiązek, przewodów i mocowań;
- oznacz złącza przed odłączeniem, nie ciągnij za przewody;
- sprawdź, czy obudowa nie ma ostrych krawędzi i czy ciężkie elementy są stabilnie podparte;
- nie zgniataj, nie załamuj i nie przecieraj rurek obiegu chłodniczego.
Sama wymiana sprężarki nie polega wyłącznie na odkręceniu starego elementu i podłączeniu nowego. Układ trzeba bezpiecznie opróżnić z czynnika, odłączyć przewody rurowe, zamontować część o zgodnych parametrach, wymienić elementy wymagane przez procedurę, wykonać próbę szczelności, próżnię i napełnienie. Po montażu należy sprawdzić pobór prądu, temperatury, przepływ powietrza, odpływ kondensatu oraz pełny cykl suszenia.

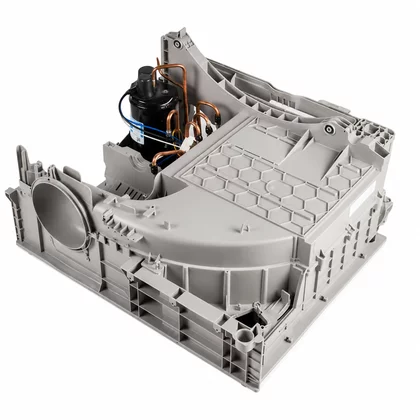

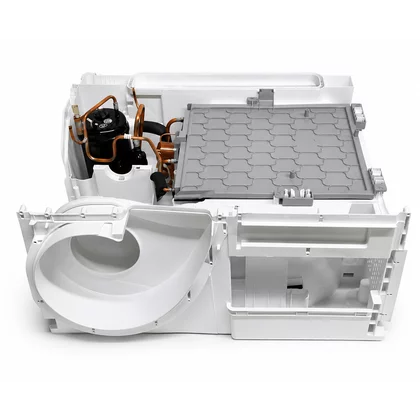

Jeżeli w ofercie występuje kompletny zespół pompy ciepła ze sprężarką, porównaj, czy obejmuje on także wymienniki, osuszacz, uchwyty, przewody lub elementy sterujące. Zespół kompletny nie zawsze jest zamienny z samą sprężarką.
Jak dobrać kompresor do suszarki
Podstawą jest pełne oznaczenie urządzenia z tabliczki znamionowej oraz numer części odczytany ze starego zespołu, jeśli jest dostępny. Sam skrócony model, zdjęcie, liczba pinów albo podobny kształt obudowy mogą nie wystarczyć.
Przy doborze porównaj:
- pełny model urządzenia i wariant wykonania;
- numer produktu, kod serwisowy lub numer katalogowy producenta;
- napięcie, rodzaj zasilania, czynnik i przeznaczenie sprężarki;
- moc, wydajność oraz sposób rozruchu, jeżeli dane są potwierdzone dla modelu;
- rozstaw i typ mocowań;
- średnice oraz położenie króćców i rur;
- kierunek i sposób montażu;
- czy kupujesz sam kompresor, czy kompletny zespół pompy ciepła;
- ewentualną konieczność konfiguracji modułu lub zastosowania konkretnego elementu sterującego.
Dla oznaczeń producentów stosuj pełne dane z tabliczki:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch i Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często 12-cyfrowy i zaczynający się od 85;
- Beko i Grundig: model oraz Product No.;
- LG: model oraz Product Code;
- Gorenje i Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model wraz z wariantem końcowym, na przykład /0000.
Przed zakupem odczytaj dane z tabliczki i porównaj je z katalogową listą zastosowań części. Jeżeli oznaczenie jest niepełne, prześlij zdjęcie tabliczki oraz zdjęcie etykiety sprężarki, zamiast wybierać element wyłącznie na podstawie podobieństwa.
Konserwacja, która ogranicza ryzyko awarii
Regularne czyszczenie filtrów i kontrola drożności kanałów ograniczają opory przepływu oraz obciążenie układu. Nie uruchamiaj suszarki bez filtrów, nie zasłaniaj wlotu powietrza i nie przekraczaj maksymalnego wsadu. Czujniki wilgotności czyść zgodnie z instrukcją modelu, bez używania materiałów mogących je porysować.
Jeśli suszarka nagle przestaje suszyć, nie uruchamiaj jej wielokrotnie w nadziei, że sprężarka „zaskoczy”. Powtarzające się próby mogą zwiększyć obciążenie elementu rozruchowego i samej sprężarki. Najpierw ustal, czy problem dotyczy przepływu powietrza, odprowadzania kondensatu, sterowania czy obiegu chłodniczego.
FAQ
Czy brak ciepłego powietrza oznacza uszkodzony kompresor?
Nie. Podobny objaw powodują zapchane filtry lub wymienniki, niesprawny wentylator, czujnik, odpływ kondensatu, element rozruchowy, moduł sterujący, nieszczelność albo ubytek czynnika. Najpierw wyklucz przyczyny związane z przepływem i sterowaniem.
Czy można sprawdzić sprężarkę zwykłym multimetrem?
Multimetr może pomóc sprawdzić ciągłość uzwojeń i zwarcie do obudowy, ale nie potwierdza sprężania, szczelności ani prawidłowej pracy pod obciążeniem. Wynik trzeba porównać z dokumentacją konkretnego modelu i ocenić razem z całym układem.
Czy miejscowy szron na rurce oznacza brak czynnika?
Może wskazywać na ubytek czynnika lub nieprawidłowy przepływ, ale sam wygląd rurki nie wystarcza do postawienia diagnozy. Potrzebna jest kontrola szczelności i parametrów obiegu przez osobę z odpowiednim wyposażeniem.
Czy kompresor do suszarki można wymienić samodzielnie?
Mechaniczny demontaż obudowy może być możliwy dla doświadczonego majsterkowicza, lecz ingerencja w zamknięty obieg chłodniczy, odzysk czynnika, próżniowanie i napełnienie wymagają specjalistycznych narzędzi oraz kwalifikacji. Nie traktuj wymiany jak zwykłej podmiany elementu elektrycznego.
Czy sprężarka o takim samym wyglądzie będzie pasować?
Nie musi. Znaczenie mają parametry elektryczne i chłodnicze, czynnik, wydajność, mocowania, króćce, sposób rozruchu oraz zgodność z konkretnym układem suszarki. Dobieraj część po pełnym oznaczeniu urządzenia i numerze katalogowym.
Jakie dane przygotować do doboru kompresora?
Przygotuj zdjęcie całej tabliczki znamionowej, pełne oznaczenie modelu, numer produktu właściwy dla marki oraz zdjęcie etykiety starej sprężarki. Warto sfotografować także mocowania i przyłącza, ale zdjęcie nie zastępuje weryfikacji katalogowej.
