Rolki, napinacze i kondensatory – różne przyczyny podobnych objawów

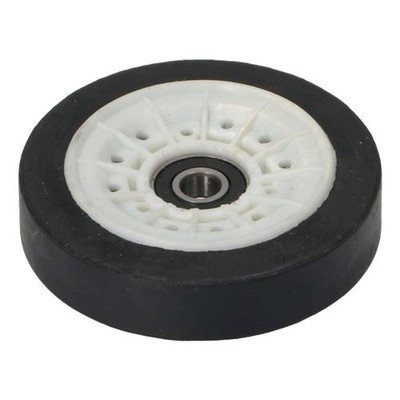

Rolki podpierają bęben lub prowadzą pasek, a napinacz utrzymuje jego właściwe ułożenie i naprężenie. Kondensator jest elementem elektrycznym współpracującym w wybranych konstrukcjach z silnikiem bębna, wentylatorem albo sprężarką pompy ciepła. Nie każda suszarka ma taki sam układ napędowy, dlatego buczenie, brak obrotów czy piszczenie nie wskazują automatycznie jednej części.
W tej kategorii mogą występować również osie, tuleje, sprężyny, mocowania i inne elementy współpracujące z napędem. Jeżeli znasz rodzaj potrzebnego podzespołu, przejdź bezpośrednio do kategorii rolek do suszarek, napinaczy do suszarek albo kondensatorów do suszarek.
Co sprawdzić przy hałasie i problemach z obrotem bębna?
| Objaw | Możliwe przyczyny | Sposób sprawdzenia | Interpretacja |
| Rytmiczne dudnienie lub stuk powtarzający się wraz z obrotem bębna | odkształcona rolka, zużyta bieżnia, luz na osi, uszkodzenie bębna | opróżnij bęben, obróć go ręcznie i obserwuj, czy dźwięk powtarza się w tym samym położeniu; po uzyskaniu dostępu sprawdź bicie i luz rolek | powtarzalny dźwięk i wyczuwalny luz wskazują na mechanizm podparcia, ale podobny efekt może powodować też łączenie pasa bębna lub przedmiot uwięziony przy bębnie |
| Pisk lub wysoki, ciągły dźwięk | zatarta rolka napinacza, zużyta tuleja, ślizg, łożysko albo ocierająca uszczelka | po zdjęciu paska obracaj osobno rolki i koła; powinny poruszać się płynnie, bez zacięć i metalicznego tarcia | opór, chrobotanie lub kołysanie koła na osi uzasadniają wymianę uszkodzonego elementu; sam dźwięk podczas pracy nie rozstrzyga, która rolka hałasuje |
| Bęben stoi, lecz słychać pracę lub buczenie napędu | zerwany albo zsunięty pasek, zablokowany bęben, zatarty napinacz, ciało obce, słaby kondensator, uszkodzony silnik | przy odłączonym zasilaniu oceń opór bębna, następnie skontroluj pasek, napinacz i rolki; kondensator badaj dopiero po wykluczeniu oporu mechanicznego | bardzo luźny obrót może wskazywać na brak połączenia paskiem, natomiast ciężki lub skokowy ruch kieruje diagnostykę na rolki, łożyska, ślizgi i ciało obce |
| Zapach rozgrzanej gumy lub ślady pyłu z paska | zablokowana rolka, nieprawidłowe prowadzenie lub napięcie paska, przeciążenie napędu | nie uruchamiaj ponownie suszarki przed kontrolą toru paska, bieżni rolek i swobody bębna | wymiana samego paska bez usunięcia przyczyny tarcia może doprowadzić do ponownego uszkodzenia |
| Bęben rusza nieregularnie, silnik traci moment | kondensator o obniżonej pojemności, duży opór mechaniczny, przegrzewający się silnik, luźne połączenie | porównaj pojemność kondensatora z oznaczeniem na jego obudowie i dokumentacją urządzenia; skontroluj również złącza oraz mechanikę | prawidłowa pojemność zmniejsza prawdopodobieństwo uszkodzenia kondensatora, ale nie potwierdza sprawności silnika, modułu ani połączeń pod obciążeniem |
Najpierw usuń z bębna ubrania i sprawdź kieszenie, uszczelkę przy otworze oraz przestrzeń dostępną przez filtr. Moneta, element zamka błyskawicznego lub fiszbina mogą powodować stukanie i ocieranie podobne do uszkodzonej rolki. Nie kontynuuj pracy, jeżeli bęben ociera o obudowę, pasek się przegrzewa albo pojawia się dym.

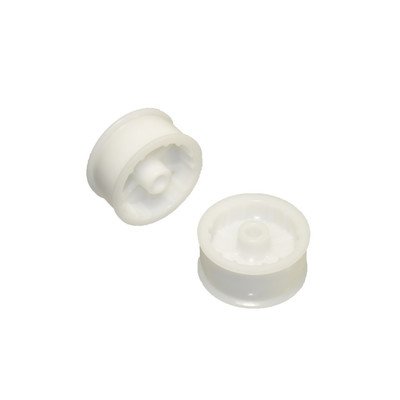

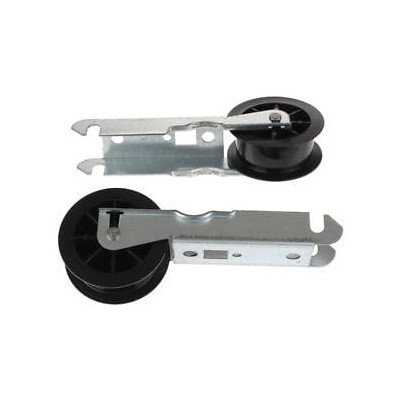

Jak ocenić rolki i napinacz?
Po odłączeniu suszarki od sieci zdejmij osłony przewidziane w procedurze dla danego modelu. W jednych konstrukcjach dostęp prowadzi przez bok lub tył, a w innych trzeba zdemontować front i podeprzeć albo wyjąć bęben. Nie należy zakładać, że instrukcja przygotowana dla innej marki pokazuje prawidłową kolejność prac.
Przed zdjęciem paska wykonaj zdjęcie jego przebiegu. Zaznacz także położenie sprężyny i przewodów, jeżeli trzeba je odłączyć. Po zwolnieniu napięcia sprawdź każdy element osobno:
- Rolka powinna obracać się płynnie. Zacięcia, chrobotanie, widoczne spłaszczenie bieżni lub wyczuwalne kołysanie na osi świadczą o zużyciu rolki, tulei albo osi.

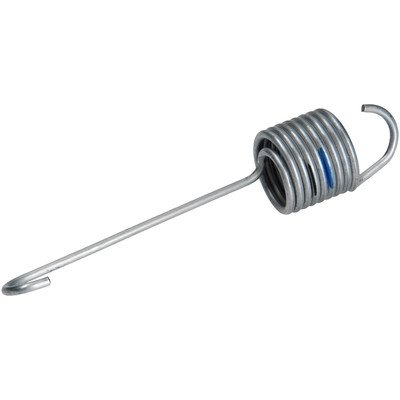

- Ramię napinacza powinno poruszać się bez klinowania. Sprężyna ma przywracać je do położenia roboczego. Pęknięta sprężyna, wyrobiony punkt obrotu lub skrzywione ramię mogą powodować zbyt małe albo nierówne naprężenie.
- Pasek trzeba obejrzeć na całej długości. Pęknięcia, postrzępione krawędzie, zeszklenie powierzchni i ślady miejscowego przegrzania mogą być skutkiem zablokowanej rolki, a nie wyłącznie wieku paska.
- Oś nie może mieć głębokich wytarć. Nowa rolka założona na zużytą oś może szybko uzyskać luz i ponownie hałasować.
Nie smaruj rolek przypadkowym olejem ani gęstym smarem. Część rolek ma zamknięte łożyska lub pracuje na tworzywowej tulei, a niewłaściwy środek może zatrzymywać pył i kłaczki, uszkodzić tworzywo albo dostać się na pasek. Sposób smarowania musi wynikać z konstrukcji części i dokumentacji urządzenia.
Jeśli pasek jest uszkodzony, właściwego wariantu szukaj w kategorii pasków do suszarek bębnowych. Oznaczenie długości lub liczby rowków nie zawsze wystarcza, ponieważ znaczenie mają również profil, elastyczność i przebieg paska w konkretnej konstrukcji.

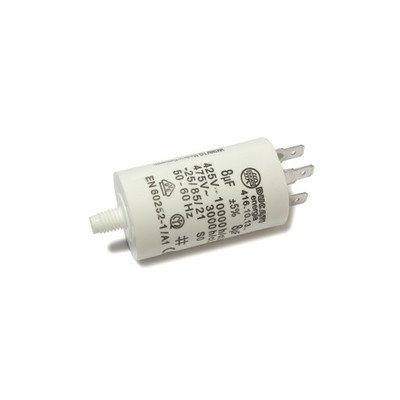

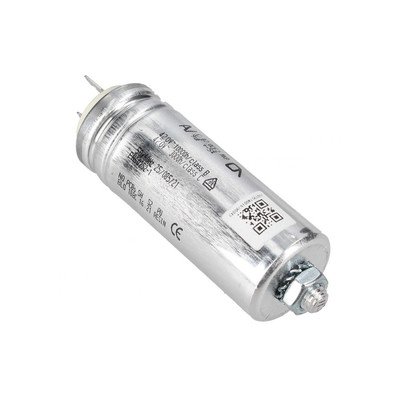

Jak sprawdzić kondensator w suszarce?
Kondensator może zachować ładunek po odłączeniu urządzenia. Pomiar jest przeznaczony dla osoby, która potrafi bezpiecznie rozładować element przez odpowiedni rezystor, potwierdzić brak napięcia i posługiwać się miernikiem. Nie rozładowuj kondensatora przez zwarcie jego zacisków śrubokrętem.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Procedura pomiaru pojemności:
- Odłącz urządzenie od zasilania i upewnij się miernikiem, że w badanym obwodzie nie ma napięcia.
- Udokumentuj podłączenie przewodów. Odłącz co najmniej jeden zacisk kondensatora od instalacji, aby inne elementy obwodu nie zafałszowały wyniku.
- Bezpiecznie rozładuj kondensator przez właściwie dobrany rezystor, a następnie potwierdź brak napięcia na zaciskach.
- Ustaw miernik na pomiar pojemności i podłącz sondy do zacisków. Przy kondensatorze spolaryzowanym zachowaj oznaczoną biegunowość; typowe kondensatory silnikowe prądu przemiennego zwykle nie są spolaryzowane.
- Porównaj wynik w µF z wartością i tolerancją podaną na obudowie części lub w dokumentacji konkretnego modelu.
Wartości pojemności nie są uniwersalne dla suszarek. Poszczególne urządzenia mogą mieć jeden kondensator, kilka kondensatorów o innych funkcjach albo napęd sterowany falownikiem, w którym klasyczny kondensator pracy silnika nie występuje. Napięcie znamionowe, pojemność, tolerancja, rodzaj pracy, sposób mocowania i złącza muszą odpowiadać zastosowaniu.
Pojemność wyraźnie niższa od zakresu oznaczonego przez producenta uzasadnia wymianę kondensatora. Wynik zgodny z oznaczeniem nie wyklucza jednak usterki pojawiającej się po nagrzaniu ani problemu z silnikiem, okablowaniem czy sterowaniem. Zwykły pomiar rezystancji lub obserwowanie chwilowej zmiany wskazania omomierza nie zastępują pomiaru pojemności.
Wybrzuszenie, pęknięcie, ślady wycieku albo nadpalone konektory są podstawą do wyłączenia części z użytkowania. Nadpalone złącze należy naprawić razem z kondensatorem, ponieważ luźny styk może się ponownie nagrzewać nawet po założeniu nowego elementu.
Wymiana i kontrola po naprawie
Przy wymianie rolki lub napinacza oczyść dostępny obszar z kłaczków, ale nie przemieszczaj przewodów i wężyków poza fabryczne uchwyty. Sprawdź, czy rolka jest prawidłowo zabezpieczona na osi, ramię napinacza ma pełny zakres ruchu, a pasek przebiega środkiem bieżni i nie jest skręcony. W niektórych suszarkach bęben trzeba podczas montażu podeprzeć, aby nie obciążyć uszczelnień, przewodów ani tylnego łożyska.
Po ręcznym wykonaniu kilku pełnych obrotów bębna skontroluj, czy pasek nie schodzi na krawędź, nic nie ociera, a sprężyna pozostaje na swoim mocowaniu. Przed uruchomieniem załóż wszystkie osłony, odtwórz połączenia ochronne i upewnij się, że żaden przewód nie znajduje się przy ruchomej lub gorącej części.
Pierwszą próbę wykonaj z pustym bębnem. Nieprawidłowy hałas, zapach przegrzania, skokowa praca albo przesuwanie się paska oznaczają, że urządzenie trzeba natychmiast zatrzymać i ponownie sprawdzić montaż. Jeżeli bęben nadal ma duży opór, sprawdzenia mogą wymagać łożyska suszarki oraz uszczelki bębna i uszczelki filcowe.
Jak dobrać właściwą część?
Podobna średnica rolki, identyczna liczba zacisków kondensatora albo zbliżony wygląd napinacza nie potwierdzają zgodności. Przy rolkach i napinaczach porównuje się między innymi średnicę i szerokość bieżni, średnicę osi, rodzaj tulei lub łożyska, położenie mocowań, kształt ramienia i współpracujący pasek. W przypadku kondensatora znaczenie mają pojemność w µF, tolerancja, napięcie znamionowe, rodzaj pracy, liczba zacisków, wymiary oraz sposób zamocowania.
Podstawą doboru jest pełne oznaczenie suszarki z tabliczki znamionowej. Dla urządzeń Electrolux, AEG i Zanussi potrzebny jest pełny PNC/Prod.No.; dla Bosch i Siemens pełny E-Nr z końcówką /xx; dla Whirlpool, Bauknecht, Indesit i Hotpoint numer serwisowy; dla Beko i Grundig model oraz Product No.; dla LG model i Product Code; dla Gorenje i Hisense model oraz Art. No. lub kod PS; dla Samsunga pełny model wraz z wariantem końcowym. W suszarkach Amica należy odczytać model, kod wyrobu i 14-cyfrowy numer fabryczny.
Najbezpieczniejszy następny krok to wykonanie czytelnego zdjęcia całej tabliczki znamionowej oraz oznaczeń starej części. Nie usuwaj starego podzespołu, dopóki nie zapiszesz przebiegu paska, położenia sprężyny, mocowań i podłączenia przewodów.
FAQ – rolki, napinacze i kondensatory do suszarek
Czy głośna praca suszarki oznacza zużytą rolkę?
Nie. Rolka jest jednym z podejrzanych elementów, ale podobny hałas mogą powodować obcy przedmiot, pasek, napinacz, ślizgi, uszczelka filcowa, łożysko bębna, wirnik wentylatora albo poluzowane mocowanie. Znaczenie ma charakter dźwięku oraz wynik kontroli po rozłączeniu napędu.
Czy rolkę i pasek trzeba zawsze wymieniać razem?
Nie ma takiej uniwersalnej zasady. Pasek należy wymienić, jeśli jest popękany, postrzępiony, zeszklony, rozciągnięty poza zakres przewidziany dla konstrukcji albo uszkodzony przez zablokowaną rolkę. Sprawny pasek nie wymaga automatycznej wymiany tylko dlatego, że wymieniana jest rolka.
Czy bęben powinien obracać się lekko ręką?
Powinien obracać się płynnie, ale opór zależy od konstrukcji, napięcia paska, uszczelnień i połączenia z silnikiem. Bardzo luźny obrót może wskazywać na zerwany lub zsunięty pasek, natomiast wyraźne zacięcia kierują diagnostykę na rolki, łożyska, ślizgi albo ciało obce.
Czy można sprawdzić kondensator zwykłym omomierzem?
Omomierz może ujawnić zwarcie lub przerwę, ale nie pozwala wiarygodnie potwierdzić znamionowej pojemności. Do oceny kondensatora potrzebny jest pomiar pojemności po jego bezpiecznym rozładowaniu i odłączeniu od obwodu oraz porównanie wyniku z oznaczeniem części.
Czy słaby kondensator zawsze powoduje buczenie silnika?
Nie. Buczenie i brak obrotów mogą również wynikać z zablokowanego bębna, zatartego napinacza, uszkodzonego silnika, luźnych konektorów lub problemu ze sterowaniem. Najpierw trzeba sprawdzić mechanikę i połączenia, a dopiero potem interpretować wynik pomiaru kondensatora.
Gdzie znajduje się rolka lub kondensator w suszarce?
Położenie zależy od konstrukcji. Rolki mogą podtrzymywać bęben z przodu albo z tyłu, a rolka napinacza znajduje się przy torze paska i silniku. Kondensator bywa zamocowany przy silniku, wentylatorze lub sprężarce. Właściwą drogę demontażu należy ustalić na podstawie dokumentacji konkretnego modelu.
