Złącza do suszarek
Złącza do suszarek obejmują m.in. wiązki przewodów, listwy zaciskowe, przyłącza węży i adaptery. Luźny styk, przegrzanie, przerwa w przewodzie lub nieszczelne połączenie mogą powodować przerywanie pracy, brak zasilania, problemy z odpływem albo błędne działanie czujników. Dobieraj część po pełnym oznaczeniu suszarki i numerze katalogowym.
Jakie elementy obejmuje kategoria złączy do suszarek
Nazwa „złącza” może dotyczyć kilku różnych grup części, dlatego przed zakupem trzeba ustalić, co dokładnie łączy uszkodzony element. W suszarkach spotyka się między innymi:

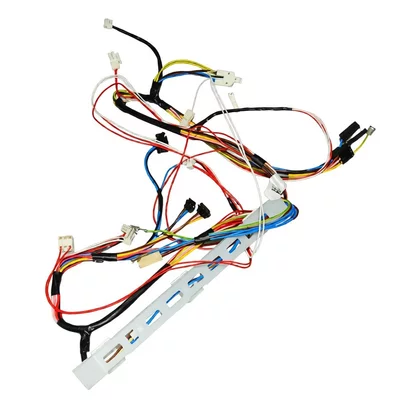

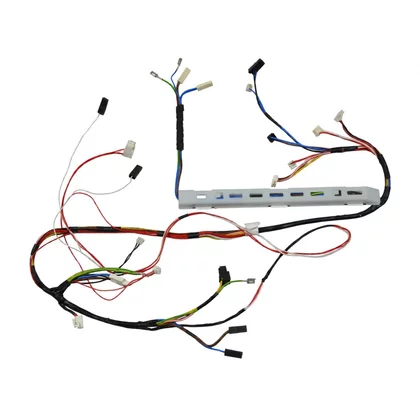

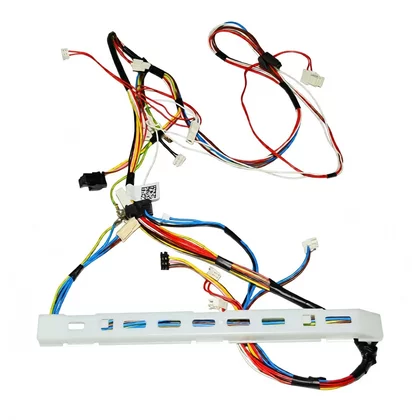

- wiązki przewodów i pojedyncze przewody do silnika, grzałki, czujników, pompy lub modułu;
- wtyczki, gniazda i obudowy złączy elektrycznych;
- listwy zaciskowe oraz przyłącza przewodu zasilającego;
- złączki rurowe, adaptery i łączniki przewodów wentylacyjnych lub odpływowych;
- przyłącza zbiornika skroplin, pompy i układu odprowadzania wody;
- elementy uziemienia i połączenia ochronne.
Nie są to części zamienne dobierane wyłącznie po nazwie. Dwa podobne złącza mogą różnić się liczbą styków, kodowaniem, długością przewodów, przekrojem, sposobem zatrzasku, średnicą króćca albo miejscem montażu.
Objawy uszkodzonego złącza
Objaw zależy od tego, czy problem dotyczy obwodu elektrycznego, czy połączenia rurowego.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Suszarka nie włącza się lub całkowicie traci zasilanie | uszkodzony przewód zasilający, listwa zaciskowa, luźny styk, filtr przeciwzakłóceniowy, gniazdko lub zabezpieczenie instalacji | gniazdko, wtyczkę, przewód, ślady nadpalenia i połączenia przy listwie | Brak zasilania w gniazdku nie potwierdza awarii złącza suszarki. Nadpalony zacisk wskazuje na problem połączenia, ale trzeba ustalić, czy przyczyną był luz, przeciążenie lub uszkodzenie współpracującego elementu. |
| Urządzenie przerywa pracę, resetuje się lub reaguje na poruszanie obudową | przerwa w wiązce, luźny pin, pęknięty przewód przy złączu, utlenione styki | oględziny wiązki i kontrolę ciągłości odłączonego przewodu | Ciągłość zmierzona w bezruchu nie wyklucza przerwy ujawniającej się podczas drgań. W razie podejrzenia uszkodzenia mechanicznego trzeba kontrolować odcinek przy wtyczce i miejscach mocowania. |
| Nie działa silnik, grzałka, pompa lub czujnik, ale moduł jest zasilany | przerwa w odpowiedniej gałęzi wiązki, wypięte złącze, uszkodzony pin albo sam podzespół | połączenie na obu końcach wiązki oraz element wykonawczy według schematu konkretnego modelu | Jeżeli przewód ma ciągłość, nie oznacza to sprawności silnika, grzałki, pompy ani modułu. Jeżeli pomiar zanika między końcami wiązki, podejrzenie przesuwa się na przewód lub złącze. |
| Pojawia się zapach spalenizny, przebarwienie lub stopiona obudowa złącza | luźny styk, nadmierny prąd, przeciążony przewód, wilgoć albo uszkodzenie elementu zasilanego | zacisk, pin, przewód, miejsce przejścia przez obudowę i współpracujący podzespół | Sama wymiana stopionej wtyczki może doprowadzić do ponownego przegrzania. Trzeba usunąć przyczynę grzania i ocenić, czy uszkodzone są również przewody lub zaciski. |
| Woda nie trafia do zbiornika albo pojawia się wyciek | pęknięta złączka, źle osadzony wąż, nieszczelność na króćcu, zatkanie lub niewłaściwy przebieg przewodu | drożność węża, osadzenie na króćcach, opaski, pęknięcia i ślady wilgoci | Jeżeli złączka jest szczelna, a woda nadal nie jest odprowadzana, problem może dotyczyć pompy, pływaka, filtra lub zatkanego kanału. |
| Wentylacja jest nieszczelna albo przewód wypada | złamany adapter, niewłaściwa średnica, uszkodzony zatrzask lub brak mocowania | średnicę i kształt obu łączonych elementów oraz stan mocowania | Samo dopasowanie średnicy nie gwarantuje poprawnego montażu, jeśli część ma inne kołnierze, zatrzaski lub długość. |
Kod błędu może zawęzić obszar diagnostyki, ale nie wskazuje automatycznie złącza do wymiany. W dokumentacji serwisowej konkretnego modelu należy rozróżnić błąd czujnika lub silnika od przerwy, zwarcia albo upływu w jego wiązce.
Oględziny i pomiary
Przed pracą przy obudowie odłącz suszarkę od zasilania. Jeżeli urządzenie było używane, poczekaj na ostygnięcie elementów grzejnych. Przy podejrzeniu zalania usuń wodę i osusz miejsce pracy.
Kontrola mechaniczna
Najpierw obejrzyj złącze bez rozpinania przewodów. Szukaj:
- częściowo wysuniętych pinów i niedomkniętych zatrzasków;
- nadtopień, przebarwień, korozji i śladów wilgoci;
- pękniętej izolacji lub przewodu przetartego o obudowę;
- naprężenia wiązki przy silniku, grzałce, pompie, zawiasie lub ruchomych częściach;
- pęknięć króćców i miejsc, w których wąż nie przylega równomiernie;
- brakujących opasek, uchwytów i prowadnic przewodu.
Nie ciągnij za przewody. Złącze należy rozłączać za obudowę wtyczki, korzystając z blokady przewidzianej przez producenta. Wypinanie pinów śrubokrętem bez znajomości konstrukcji może uszkodzić zatrzask lub zmienić pozycję styku.
Sprawdzenie ciągłości przewodu
Pomiar rezystancji lub ciągłości wykonuje się na odłączonej wiązce albo na odłączonych końcach badanego obwodu. Miernik ustaw na test ciągłości lub niski zakres rezystancji, a sondy przyłóż do obu końców tego samego przewodu zgodnie ze schematem modelu.
- stabilny, niski odczyt wskazuje, że badany odcinek przewodzi w chwili pomiaru;
- brak przejścia wskazuje na przerwę, wypięty pin albo zły punkt pomiarowy;
- zmienny odczyt podczas delikatnego poruszania wiązką może wskazywać na pęknięcie żyły lub luźny styk;
- pomiar przewodu bez odłączenia drugiego końca może być zafałszowany przez równoległe obwody.
To badanie nie potwierdza obciążalności przewodu, jakości styku pod prądem ani sprawności podzespołu. Jeżeli złącze było przegrzane, niski opór przy pomiarze statycznym nie wyklucza ponownego grzania podczas pracy.
Nie wykonuj pomiarów napięcia na odsłoniętych zaciskach, jeśli nie masz kwalifikacji, odpowiednich sond i procedury dla konkretnego modelu. Diagnostyka obwodów sieciowych, elementów grzejnych i przyłącza zasilającego powinna być prowadzona przez wykwalifikowanego serwisanta.
Sprawdzenie połączeń rurowych
W przypadku złączek odpływowych, zbiornika skroplin lub kanału wentylacyjnego sprawdź połączenie na zimnym i odłączonym urządzeniu. Wąż powinien być wsunięty na właściwy króciec, bez załamania i bez naprężenia. Po montażu wykonuje się próbę drożności lub kontrolowany test pracy zgodnie z instrukcją urządzenia, obserwując, czy nie pojawia się wyciek.
Jeżeli suszarka nadal zgłasza pełny zbiornik, nie zakładaj od razu uszkodzenia złącza. Przyczyną może być filtr, pływak, pompa kondensatu, zatkany kanał albo niewłaściwy przebieg węża.
Dostęp i wymiana złącza
Umiejscowienie zależy od rodzaju części i konstrukcji suszarki. Przyłącze przewodu zasilającego oraz listwa zaciskowa znajdują się zwykle w tylnej lub bocznej części obudowy. Wiązki mogą prowadzić od modułu do silnika, grzałki, czujników, pompy lub blokady drzwi. Złączki rurowe występują przy zbiorniku, pompie, kanałach powietrza i odpływie.
Bezpieczna kolejność prac obejmuje:
- odłączenie wtyczki, zamknięcie dostępu do wody, jeśli suszarka jest podłączona do odpływu, oraz odczekanie na ostygnięcie;
- wykonanie zdjęć przebiegu wiązki i położenia złączy przed demontażem;
- zdjęcie tylko tych paneli, które są wymagane do dostępu do części;
- oznaczenie przewodów, jeżeli ich położenie nie wynika jednoznacznie z kodowania wtyczki;
- odłączenie złącza za obudowę, bez szarpania za przewody;
- porównanie liczby styków, prowadzenia przewodów, zatrzasków, mocowań oraz króćców ze starą częścią;
- poprowadzenie nowej wiązki w oryginalnych uchwytach, z dala od wentylatora, bębna, grzałki i ostrych krawędzi;
- sprawdzenie, czy wtyczki są całkowicie zablokowane, a przewody nie są ściśnięte przez panel;
- wykonanie próby działania dopiero po zamontowaniu osłon i sprawdzeniu, czy nie ma wycieku ani zapachu przegrzanej izolacji.
Nie mostkuj uszkodzonego złącza, nie zastępuj przewodu przypadkowym odcinkiem i nie łącz przewodów skrętką lub taśmą izolacyjną. W obwodach zasilających oraz grzejnych wymagane są przewody, końcówki i sposób mocowania zgodne z dokumentacją urządzenia. Wymiana samej obudowy złącza nie wystarczy, jeśli pin utracił sprężystość lub przewód został przegrzany.
Opisane czynności serwisowe wymagają doświadczenia, właściwych narzędzi i znajomości zasad ochrony przeciwporażeniowej. Prace przy przyłączu sieciowym, przewodach grzałki i elementach pod napięciem należy powierzyć wykwalifikowanemu instalatorowi lub serwisantowi.
Jak dobrać właściwe złącze do suszarki
Najważniejsze są pełne dane urządzenia oraz numer katalogowy części, a nie samo podobieństwo zdjęcia. Przed zakupem przygotuj:
- pełny model suszarki z tabliczki znamionowej;
- oznaczenie wariantu urządzenia wymagane przez producenta;
- numer serwisowy, PNC, E-Nr, Product No., Product Code, Art. No. lub inne właściwe oznaczenie;
- numer katalogowy odczytany z wymienianej części;
- zdjęcie złącza, pinów, mocowania i przebiegu przewodów, jeśli identyfikacja jest niepewna;
- wymiary oraz średnicę króćca w przypadku części rurowej.
Dla popularnych grup producentów stosuj właściwy identyfikator:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch i Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85;
- Beko i Grundig: model oraz Product No.;
- LG: model oraz Product Code;
- Gorenje i Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model wraz z wariantem końcowym, np. /0000.
Skrócony model może obejmować kilka wersji suszarki z inną wiązką, liczbą pinów, modułem sterującym lub układem odpływu. Identyczne złącze mechaniczne również nie gwarantuje zgodności elektrycznej. Nie zakładaj też, że każda wymiana wiązki wymaga programowania modułu — zależy to od rodzaju części i konstrukcji urządzenia.
Przed zamówieniem porównaj pełne oznaczenie suszarki z numerem katalogowym części. Jeżeli nie masz pewności, prześlij dane z tabliczki znamionowej oraz zdjęcia obu końców złącza do weryfikacji.
FAQ
Czy luźne złącze może powodować przerywanie pracy suszarki?
Tak. Luźny pin, niedomknięty zatrzask lub pęknięta żyła mogą okresowo rozłączać obwód podczas drgań. Najpierw sprawdź złącze, wiązkę i miejsca mocowania, ale nie pomijaj kontroli samego silnika, grzałki, pompy lub czujnika.
Czy można naprawić uszkodzoną wiązkę zamiast ją wymieniać?
W prostych obwodach niskonapięciowych naprawa przewodu może być możliwa, jeżeli zastosuje się właściwy przewód, końcówki i izolację. Przy obwodzie sieciowym, grzałce, przyłączu zasilania lub śladach przegrzania bezpieczniejsza jest wymiana zgodna z dokumentacją albo naprawa wykonana przez serwisanta.
Czy liczba pinów wystarczy do dobrania złącza?
Nie. Liczy się również kodowanie, rozstaw, przekrój przewodów, położenie pinów, sposób blokowania, długość wiązki i zastosowanie w konkretnej wersji urządzenia. Potrzebne jest pełne oznaczenie suszarki oraz numer katalogowy.
Czy złącze odpływowe może powodować komunikat o pełnym zbiorniku?
Może, jeśli wąż jest rozłączony, zagięty lub nieszczelny i woda nie dociera prawidłowo do zbiornika albo pompy. Ten sam objaw powodują jednak również zatkany filtr, pływak, pompa lub kanał kondensatu.
Co zrobić, gdy wtyczka lub listwa zaciskowa jest nadpalona?
Nie ograniczaj się do wymiany plastikowej obudowy. Trzeba ustalić, który styk się przegrzał, sprawdzić przewód i zacisk oraz znaleźć przyczynę zwiększonej rezystancji lub przeciążenia. Prace przy zasilaniu sieciowym powinien wykonać wykwalifikowany serwisant.
Jakie oznaczenie przesłać do doboru złącza?
Prześlij pełne dane z tabliczki znamionowej właściwe dla marki, numer katalogowy starej części oraz zdjęcie złącza i jego mocowania. Sam skrócony model lub podobny wygląd części może nie identyfikować właściwego wariantu.
