Części zamienne do żelazka 28Z010 Zelmer
Części do żelazka Zelmer 28Z010, oznaczanego także jako ZIR08750, dobiera się na podstawie pełnego oznaczenia modelu oraz budowy elementu. Brak grzania, wyciek wody, słaba para i uszkodzenia obudowy mogą mieć różne przyczyny, dlatego przed zakupem warto rozdzielić usterkę elektryczną od problemu z układem pary lub uszkodzenia mechanicznego.
Zelmer 28Z010 i oznaczenie ZIR08750
Żelazko Zelmer 28Z010 występuje w dokumentacji również jako ZIR08750. Jest to żelazko parowe z ceramiczną stopą, regulacją temperatury, regulacją pary, spryskiwaczem, wyrzutem pary i funkcją samoczyszczenia. Dokumentacja tego wariantu podaje zasilanie 230 V, moc w zakresie 1850–2200 W oraz zbiornik wody o pojemności znamionowej 300 ml. Parametry konkretnego egzemplarza należy jednak porównać z tabliczką znamionową.
Wśród części przypisywanych do tej kategorii znajdują się między innymi:

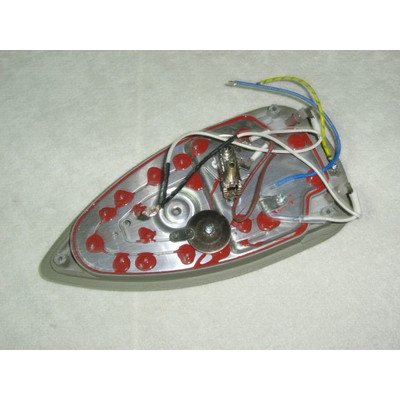

- kompletna stopa grzejna 6282010046;
- płytka elektroniki wyłącznika 6282010045;
- elementy pokrywy zbiornika, regulatora pary, obudowy, przewodu i układu zabezpieczenia przed kapaniem — o ile występują w danym wariancie.
Samo podobieństwo obudowy lub złącza nie potwierdza zgodności. W żelazkach różnice mogą dotyczyć kształtu stopy, mocowania, położenia elementów, wersji płytki oraz sposobu współpracy regulatora temperatury z układem sterowania.
Brak grzania — od czego zacząć
Jeżeli stopa pozostaje zimna, nie zakładaj od razu, że uszkodzona jest kompletna stopa grzejna. Ten sam objaw może powodować przerwany przewód, uszkodzone połączenie wewnętrzne, regulator temperatury, zabezpieczenie termiczne albo płytka sterująca wyłącznikiem.
Objaw → sprawdzenie → interpretacja
- Kontrola zewnętrzna. Odłącz wtyczkę i obejrzyj przewód, odgiętkę, wtyczkę oraz obudowę. Nadtopienia, pęknięcia izolacji, ślady przegrzania lub luźne elementy są wskazaniem do przerwania użytkowania. Brak widocznych uszkodzeń nie wyklucza przerwy wewnątrz przewodu.
- Ustawienie regulatora. Przy sprawnym urządzeniu lampka grzałki powinna sygnalizować nagrzewanie po ustawieniu temperatury wyższej niż MIN. Jeżeli lampka nie świeci i stopa nie grzeje, podejrzany jest obwód zasilania lub sterowania. Jeżeli lampka świeci, ale stopa pozostaje zimna, trzeba sprawdzić tor grzałki, zabezpieczenie i połączenia.
- Pomiar ciągłości po odłączeniu przewodów. Po całkowitym ostygnięciu urządzenia i odłączeniu go od sieci można, przez osobę mającą doświadczenie w naprawach urządzeń sieciowych, zbadać ciągłość przewodu, termostatu, zabezpieczenia oraz elementu grzejnego. Pomiar wykonuje się na odłączonych końcówkach badanego elementu, aby nie obejmować równolegle innych obwodów.
- Interpretacja. Odczyt przerwy w grzałce lub zabezpieczeniu wskazuje na uszkodzenie badanego toru, ale prawidłowa ciągłość nie potwierdza pełnej sprawności pod obciążeniem. Zwarcie do metalowej części urządzenia jest poważnym sygnałem uszkodzenia izolacji i wyklucza dalsze użytkowanie do czasu naprawy.
- Następny krok. Dopiero po rozdzieleniu usterki przewodu, sterowania, zabezpieczenia i grzałki można zdecydować, czy potrzebna jest płytka wyłącznika, sama część sterująca, czy kompletna stopa grzejna.
Nie wykonuj pomiarów pod napięciem bez odpowiednich kwalifikacji, przyrządów i procedury dla urządzeń klasy I. Nie mostkuj zabezpieczenia termicznego i nie zastępuj go elementem o nieznanych parametrach. Opisane czynności serwisowe wymagają doświadczenia w pracy z urządzeniami zasilanymi z sieci 230 V.
Co oznacza nieprawidłowa praca lampki
Lampka sygnalizująca grzanie nie jest samodzielnym potwierdzeniem sprawności stopy. Jej świecenie może oznaczać, że układ sterujący podaje sygnał pracy, ale nie rozstrzyga, czy prąd rzeczywiście przepływa przez grzałkę. Z kolei zgaśnięcie lampki po nagrzaniu jest normalnym cyklem regulacji temperatury, a nie dowodem awarii.
Jeżeli lampka zachowuje się nietypowo, a stopa nagrzewa się nierównomiernie, zbyt mocno albo wcale, sprawdź kolejno ustawienie regulatora, połączenia, element grzejny i układ regulacji. Nie wymieniaj płytki oraz stopy jednocześnie na próbę — najpierw ustal, który tor nie działa.
Brak pary, słaba para i kapanie wody
Brak pary nie musi oznaczać uszkodzenia elementu grzejnego. W modelu 28Z010 para jest dostępna dopiero przy odpowiedniej temperaturze stopy i prawidłowym ustawieniu regulatora pary.
Najprostsze rozróżnienia
- Brak pary przy zimnej lub niedogrzanej stopie: ustawienie temperatury może być zbyt niskie. Dla prasowania z parą instrukcja przewiduje ustawienie wysokiej temperatury, odpowiadającej pozycji ●●●.
- Brak pary przy prawidłowej temperaturze: sprawdź poziom wody, położenie regulatora pary oraz drożność otworów i kanałów parowych. Osad mineralny może ograniczać przepływ bez uszkodzenia grzałki.
- Woda wydostaje się z otworów przy niskiej temperaturze: może działać nieprawidłowo blokada kapania albo zawór doprowadzający wodę. System antykapania powinien ograniczać wypływ wody, gdy stopa jest zbyt zimna.
- Kapanie po rozgrzaniu i przy prawidłowym poziomie wody: podejrzane są zabrudzenie lub zużycie elementu blokady kapania, nieszczelność zbiornika, uszczelki albo kanału wodnego.
- Para pojawia się tylko po kilku naciśnięciach przycisku: pojedyncze opóźnienie może wynikać z konstrukcji układu i ilości wody w kanale. Jeżeli objaw się nasila, trzeba sprawdzić drożność, przycisk wyrzutu pary i osad.
Funkcja samoczyszczenia wypłukuje osad z komory parowej, ale nie naprawi pękniętego zbiornika, uszkodzonej uszczelki ani wadliwego zaworu. Przy samoczyszczeniu z otworów wydostaje się bardzo gorąca woda i para — wykonuj je nad zlewem, z dala od dłoni i innych osób, zgodnie z instrukcją urządzenia.
Nie wlewaj do zbiornika octu, perfum ani przypadkowych środków chemicznych. Po pracy opróżnij zbiornik i pozostaw żelazko do całkowitego ostygnięcia.
Wymiana części i dostęp do wnętrza
Dokładny dostęp do podzespołów zależy od wersji obudowy i elementu, który ma zostać wymieniony. Przy naprawie mechanizmu wewnętrznego typowa kolejność obejmuje odłączenie urządzenia od sieci, całkowite ostygnięcie, opróżnienie zbiornika, zdjęcie elementów obsługowych utrudniających dostęp, odkręcenie mocowań obudowy oraz odłączenie przewodów po ich oznaczeniu.
Przed rozłączeniem wykonaj zdjęcia ułożenia przewodów i zaznacz położenie wtyczek. Nie ciągnij za przewody, nie podważaj zatrzasków metalowym narzędziem w miejscu, w którym może dojść do pęknięcia zbiornika, i nie składaj urządzenia z uszkodzoną izolacją lub luźnymi konektorami.
Przy wymianie kompletnej stopy grzejnej trzeba zwrócić uwagę na:
- zgodność kształtu i punktów mocowania;
- położenie kanałów parowych oraz elementów doprowadzających wodę;
- prawidłowe ułożenie izolacji i przewodów;
- stan uszczelek oraz elementów zabezpieczających;
- brak naprężeń przewodów po zamknięciu obudowy.
Przy wymianie płytki elektroniki wyłącznika nie wystarczy porównać liczby pinów. Sprawdź oznaczenie 6282010045, układ złączy, sposób mocowania i zgodność z konkretnym wariantem 28Z010. Po naprawie urządzenie powinno zostać sprawdzone pod kątem poprawnego nagrzewania, cyklicznego sterowania temperaturą, izolacji oraz działania funkcji pary.
Jak dobrać właściwą część do Zelmer 28Z010
Przed zamówieniem przygotuj:
- pełne oznaczenie 28Z010 lub ZIR08750;
- zdjęcie tabliczki znamionowej;
- oznaczenie starej części, jeśli jest czytelne;
- zdjęcia mocowania, złączy i kształtu elementu;
- informację, czy usterka dotyczy grzania, pary, kapania, sterowania czy obudowy.
W przypadku starszych urządzeń Zelmer numer typu może być podstawą wyszukiwania, ale nie powinien zastępować porównania wykonania części. Numery Bosch/Zelmer, takie jak 6282010045 i 6282010046, należy traktować jako oznaczenia konkretnego elementu, a nie jako dowód, że każda podobna część będzie pasować.
Jeśli kupujesz kompletną stopę grzejną, porównaj kształt, mocowania, wyprowadzenia i parametry. Jeśli potrzebujesz płytki, porównaj numer, rozmieszczenie złączy oraz wersję układu. Najbezpieczniejszym następnym krokiem jest odczytanie oznaczeń z urządzenia i zestawienie ich ze zdjęciem oraz opisem wybranej części.
Konserwacja ograniczająca usterki
- Używaj wody zgodnie z instrukcją i nie przekraczaj poziomu MAX.
- Regularnie korzystaj z funkcji samoczyszczenia, jeżeli w urządzeniu gromadzi się osad.
- Nie prowadź przewodu po rozgrzanej stopie i nie zwijaj go wokół gorącego żelazka.
- Opróżniaj zbiornik po prasowaniu i przechowuj urządzenie pionowo po ostygnięciu.
- Nie używaj żelazka po upadku, przy widocznym uszkodzeniu obudowy, przewodu lub przy wycieku wody.
FAQ
Czy Zelmer 28Z010 i ZIR08750 oznaczają ten sam model?
Dokumentacja użytkowa łączy typ 28Z010 z oznaczeniem ZIR08750. Przy doborze części warto jednak sprawdzić również tabliczkę znamionową, ponieważ sama nazwa handlowa może nie ujawnić wszystkich różnic wykonania.
Czy brak grzania oznacza konieczność wymiany stopy grzejnej?
Nie. Podobny objaw może powodować przewód, połączenie, regulator temperatury, zabezpieczenie termiczne albo płytka sterująca. Kompletna stopa grzejna jest uzasadnionym wyborem dopiero po sprawdzeniu pozostałych elementów obwodu.
Dlaczego żelazko Zelmer 28Z010 kapie przez otwory parowe?
Przyczyną może być zbyt niska temperatura, osad w układzie pary, nieprawidłowa praca blokady kapania, nieszczelność zbiornika lub uszczelki. Najpierw sprawdź ustawienie temperatury i poziom wody, a następnie stan układu wodnego.
Czy płytka 6282010045 pasuje do każdego żelazka Zelmer?
Nie należy tego zakładać. Numer 6282010045 trzeba porównać z oznaczeniem urządzenia, układem złączy, mocowaniem i wersją płytki. Sam wygląd elementu lub identyczna liczba styków nie wystarcza do potwierdzenia zgodności.
Czy można naprawiać żelazko bez odłączania zabezpieczenia termicznego?
Zabezpieczenia nie wolno mostkować ani zastępować przypadkowym elementem. Jego obecność chroni urządzenie przed przegrzaniem, a diagnostykę i wymianę w obwodzie 230 V powinien wykonać fachowiec z odpowiednimi kwalifikacjami i narzędziami.
Jakie dane przesłać do doboru części?
Przygotuj zdjęcie tabliczki znamionowej z oznaczeniem 28Z010 lub ZIR08750, zdjęcie uszkodzonego elementu, jego numer oraz fotografie mocowania i złączy. Dodaj opis objawu i informację, czy stopa grzeje oraz czy urządzenie podaje parę.
