Grzałki grilla

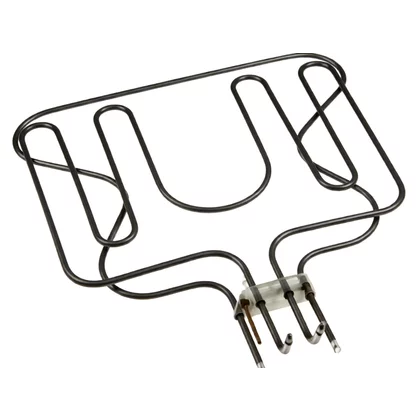

Grzałka grilla Electrolux lub AEG odpowiada za intensywne opiekanie od góry. Jeśli grill nie nagrzewa się, piekarnik słabo rumieni potrawy albo wybija zabezpieczenie, przyczyną może być grzałka, jej złącze, przełącznik funkcji lub moduł sterujący. Przed zakupem porównaj wykonanie i pełny numer PNC.
Do czego służy grzałka grilla Electrolux?
Grzałka grilla to górny element grzejny uruchamiany po wybraniu funkcji grilla, dużego grilla lub grillowania z termoobiegiem. W zależności od konstrukcji urządzenia może być pojedynczym elementem albo zespołem złożonym z dwóch obwodów grzejnych. Nie należy mylić jej z palnikiem gazowym — grzałka jest elementem elektrycznym, a palnik wykorzystuje gaz.
W niektórych piekarnikach górny zespół uczestniczy także w funkcji grzania tradycyjnego. Dlatego brak grzania od góry nie zawsze oznacza awarię samej funkcji grillowania.
Objawy uszkodzenia grzałki grilla
Typowe symptomy to:
- brak widocznego nagrzewania po wybraniu funkcji grilla;
- nierównomierne opiekanie — jedna część górnego elementu świeci, a druga pozostaje zimna;
- potrawy rumienią się znacznie wolniej niż wcześniej;
- brak grzania od góry przy jednoczesnym działaniu grzałki dolnej lub termoobiegu;
- zapach spalenizny, trzaski albo ślady nadpalenia przy konektorach;
- zadziałanie wyłącznika nadprądowego lub różnicowoprądowego po włączeniu grilla;
- grzałka działa tylko w wybranym programie, mimo że powinna być aktywna także w innym trybie.
Pęknięcie rurki, wybrzuszenie, przepalenie lub ciemny nalot są ważnymi wskazówkami, ale brak widocznego uszkodzenia nie potwierdza sprawności elementu.
Objaw, przyczyna i kolejność sprawdzania
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Grill nie grzeje, ale działa oświetlenie i wentylator | przerwa w grzałce, luźny konektor, przełącznik funkcji, przekaźnik lub moduł | ustawienie funkcji, oględziny przewodów i pomiar odłączonej grzałki | brak ciągłości wskazuje na przerwę w elemencie, ale prawidłowa rezystancja nie potwierdza całego toru zasilania |
| Tylko część górnej grzałki się nagrzewa | uszkodzony jeden obwód zespołu, błędne podłączenie albo niewysterowany styk | liczba zacisków, schemat urządzenia i pomiary odpowiednich par wyprowadzeń | w grzałce dwuobwodowej trzeba badać każdy obwód osobno; nie wolno zakładać, że każdy zacisk tworzy jeden wspólny obwód |
| Grzałka ma prawidłową rezystancję, ale nie grzeje | brak fazy lub przewodu neutralnego, wypalony konektor, uszkodzony selektor albo przekaźnik | stan konektorów, ciągłość przewodów i — dla osoby uprawnionej — obecność zasilania zgodnie ze schematem | pomiar napięcia bez obciążenia może wprowadzać w błąd; słaby styk może pokazywać napięcie, ale nie dostarczać prądu grzałce |
| Po włączeniu grilla wybija zabezpieczenie | przebicie izolacji grzałki, zawilgocenie, uszkodzone przewody lub moduł | odłączenie urządzenia, oględziny i badanie izolacji odpowiednim testerem | zwykły pomiar omomierzem między zaciskiem a obudową nie zastępuje testu izolacji napięciem probierczym |
| Piekarnik nie dopieka od góry, lecz grill działa | niewłaściwy program, termostat lub czujnik, problem z innym obwodem grzejnym | porównanie kilku funkcji zgodnie z instrukcją modelu | działający grill nie potwierdza sprawności grzałki używanej w każdym trybie grzania |
| Grzałka działa tylko w jednym programie | selektor funkcji, przekaźnik, moduł, nieprawidłowe styki lub cecha konstrukcyjna | sprawdzenie symboli funkcji i schematu konkretnego modelu | pojedynczy objaw nie uzasadnia zakupu nowej grzałki bez pomiaru i kontroli zasilania |
Jak sprawdzić grzałkę grilla miernikiem?
1. Oględziny
Przed pomiarem odłącz urządzenie od zasilania i poczekaj, aż całkowicie ostygnie. Obejrzyj rurkę grzałki, izolatory, konektory oraz przewody. Szukaj pęknięcia, deformacji, śladów łuku elektrycznego, stopionej izolacji i luźnych wsuwek. Jeśli konektor jest nadpalony, sama wymiana grzałki może nie usunąć usterki.
2. Pomiar ciągłości obwodu
Odłącz przewody od grzałki, aby nie mierzyć równolegle innych elementów obwodu. Ustaw multimetr na pomiar rezystancji i zmierz zaciski zgodnie ze schematem danego modelu. W sprawnym obwodzie pojawi się skończona rezystancja, natomiast wskazanie przerwy lub bardzo dużej wartości oznacza uszkodzenie badanego obwodu.
Nie stosuj jednej uniwersalnej wartości rezystancji dla wszystkich grzałek Electrolux i AEG. Zależy ona od mocy, napięcia, konstrukcji oraz tego, czy mierzysz pojedynczy obwód, czy element wielosekcyjny. Wartość należy porównać z dokumentacją konkretnego urządzenia albo z obliczeniem wynikającym z oznaczonej mocy i napięcia.
3. Sprawdzenie przebicia
Grzałka może mieć prawidłową ciągłość, a mimo to przebijać do metalowej obudowy po nagrzaniu. Zwykły multimetr nie jest pełnym testem izolacji, ponieważ mierzy przy zbyt niskim napięciu probierczym. Do wiarygodnej oceny potrzebny jest tester izolacji i procedura właściwa dla urządzenia.
Jeżeli przy włączeniu grilla zadziałała różnicówka, nie uruchamiaj wielokrotnie piekarnika na próbę. Przebicie może występować tylko w określonych warunkach, a dalsza praca może uszkodzić przewody lub moduł.
4. Kontrola zasilania obwodu
Jeżeli grzałka ma prawidłową rezystancję, trzeba sprawdzić tor zasilania: konektory, przewody, selektor funkcji, termostat, przekaźnik i moduł. Pomiar napięcia w działającym urządzeniu jest czynnością niebezpieczną i powinien być wykonywany wyłącznie przez osobę z odpowiednimi kwalifikacjami, wyposażeniem i znajomością schematu.
Nie mostkuj selektora, termostatu ani zabezpieczeń jako sposobu naprawy. Taki test może doprowadzić do porażenia, przegrzania przewodów lub niekontrolowanej pracy grzałki.
Dostęp do grzałki i wymiana
Sposób demontażu zależy od rodziny urządzenia. W części konstrukcji górny element jest mocowany od strony komory i po odłączeniu przewodów wysuwa się do przodu. W innych modelach trzeba odsunąć piekarnik z zabudowy, zdjąć tylną osłonę i odłączyć przewody od strony tylnej. Nie należy przenosić kolejności z jednego modelu Electrolux na wszystkie urządzenia.
Przed demontażem:
- odłącz urządzenie od zasilania na wszystkich wymaganych biegunach;
- poczekaj na całkowite ostygnięcie komory;
- przygotuj dostęp do mocowań zgodnie z instrukcją modelu;
- wykonaj zdjęcie połączeń przed odłączeniem przewodów;
- oznacz przewody, jeśli występuje kilka obwodów lub kilka zacisków;
- sprawdź, czy konektory nie są nadpalone i czy przewody wysokotemperaturowe nie mają uszkodzonej izolacji;
- wyjmij grzałkę bez wyginania jej wyprowadzeń i bez szarpania za przewody;
- zamontuj nowy element w tej samej pozycji, zachowując mocowania, prowadzenie przewodów i odległość od izolacji;
- przed uruchomieniem sprawdź, czy żaden przewód nie dotyka metalowej obudowy ani elementu grzejnego.
Po montażu wybierz najpierw właściwą funkcję zgodnie z instrukcją urządzenia i obserwuj, czy element nagrzewa się równomiernie. Przy pierwszym uruchomieniu może pojawić się krótkotrwały zapach pozostałości produkcyjnych, ale zapach spalenizny, iskrzenie lub ponowne zadziałanie zabezpieczenia oznacza konieczność przerwania testu.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem, badanie izolacji oraz prace przy urządzeniu podłączonym na stałe są przeznaczone dla wykwalifikowanego instalatora lub serwisanta.
Jak dobrać grzałkę grilla Electrolux lub AEG?
Nie dobieraj części wyłącznie po zdjęciu, liczbie konektorów albo ogólnej nazwie modelu. W urządzeniach Electrolux i AEG wariant wykonania może różnić się mocą, kształtem, rozstawem mocowań, długością wyprowadzeń, liczbą obwodów i sposobem podłączenia.
Do identyfikacji przygotuj:
- pełny PNC / Prod.No. z tabliczki znamionowej;
- model urządzenia jako informację pomocniczą;
- numer seryjny, jeżeli jest wymagany do rozróżnienia wersji;
- oznaczenie starej grzałki, jeśli jest czytelne;
- zdjęcie elementu, mocowań i konektorów po odłączeniu zasilania;
- wymiary tylko jako dodatkową kontrolę, nie jako jedyne potwierdzenie zgodności.
Pełny PNC jest ważniejszy niż skrócona nazwa handlowa. Ten sam model może występować w kilku wykonaniach zależnych od rynku, wyposażenia lub rewizji produkcyjnej. Zamiennik można zastosować tylko wtedy, gdy jego zgodność z konkretnym PNC i parametrami urządzenia jest potwierdzona katalogowo.
Jeżeli na tabliczce znajduje się kilka numerów, przepisz je dokładnie, razem z ukośnikami, końcówkami i zerami. Najbezpieczniejszym następnym krokiem jest porównanie pełnego PNC z kartą części oraz sprawdzenie mocy, kształtu, mocowań i liczby obwodów.
FAQ
Czy brak czerwonego żarzenia oznacza uszkodzoną grzałkę?
Nie zawsze. Niektóre elementy nagrzewają się bez wyraźnego żarzenia, a brak grzania może wynikać z przerwy w zasilaniu, uszkodzonego selektora, przekaźnika lub konektora. Objaw należy potwierdzić pomiarem odłączonej grzałki i kontrolą obwodu.
Czy można zmierzyć grzałkę bez wyjmowania piekarnika?
Czasem można uzyskać dostęp do zacisków od strony tylnej, ale zależy to od konstrukcji. Pomiar należy wykonać po odłączeniu przewodów od grzałki. Wbudowanie piekarnika może wymagać jego wysunięcia, aby bezpiecznie odłączyć przewody i sprawdzić mocowania.
Grzałka ma przejście, ale grill nadal nie działa — co dalej?
Sprawdź konektory, przewody oraz to, czy dany program rzeczywiście zasila ten obwód grzejny. Następnie trzeba zweryfikować selektor, przekaźnik lub moduł zgodnie ze schematem. Prawidłowa rezystancja grzałki nie potwierdza obecności prawidłowego zasilania podczas pracy.
Czy grzałka grilla Electrolux pasuje do AEG?
Marki Electrolux i AEG mogą korzystać z podobnych części, ale nie oznacza to automatycznej zgodności. Potwierdzenie wymaga porównania pełnego PNC, oznaczenia części, mocy, kształtu, mocowań i układu zacisków.
Czy każde wybicie różnicówki oznacza uszkodzoną grzałkę?
Nie. Przyczyną może być także wilgoć, uszkodzona izolacja przewodu, konektor, filtr, moduł albo inny element urządzenia. Grzałka jest jednym z podejrzanych podzespołów, ale potwierdzenie wymaga kontroli izolacji i diagnostyki obwodu.
Czy po wymianie grzałki trzeba programować urządzenie?
Sama wymiana elementu grzejnego zwykle nie wymaga programowania, ale zależy to od konstrukcji urządzenia. Jeżeli wymieniany jest moduł, przekaźnik lub zespół z dodatkowym czujnikiem, mogą obowiązywać odrębne procedury serwisowe.
