923421359 Chłodziarka wolnostojąca 600 LRS3DE39W
Części do Electrolux LRS3DE39W 923421359 dobieraj na podstawie pełnego numeru PNC z tabliczki znamionowej, nie tylko wyglądu elementu. To ważne przy uszczelkach, półkach, szufladach, wentylatorze, czujnikach i oświetleniu. W poradniku podpowiadamy, co sprawdzić przy wodzie, szronie, hałasie lub niestabilnej temperaturze.
Model Electrolux LRS3DE39W 923421359 i zakres części
Electrolux LRS3DE39W to wolnostojąca chłodziarka bez komory zamrażarki, z automatycznym odszranianiem komory, wentylatorem obiegu powietrza, elektronicznym sterowaniem temperaturą, oświetleniem LED oraz odwracalnymi drzwiami. Producent podaje dla tego wariantu między innymi pięć pełnej szerokości półek, jedną szufladę na warzywa i owoce oraz półkę drzwiową na butelki.
W tej kategorii mogą być potrzebne zarówno elementy wyposażenia, jak i części wpływające na pracę urządzenia:
- półki, półki drzwiowe, balkoniki i szuflada na warzywa;

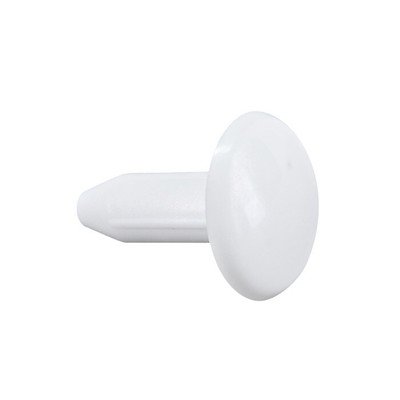

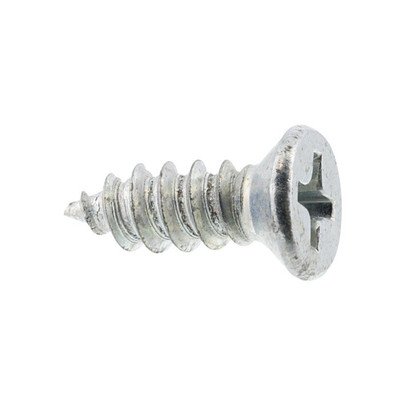

- wałki, tuleje, korki, zaślepki i elementy mocujące drzwi;
- zawiasy, nóżki, kółka oraz osłony zawiasów;
- uszczelka drzwi chłodziarki;
- czujnik temperatury, wentylator, moduł sterujący lub elementy układu oświetlenia;
- elementy odpływu skroplin i wyposażenie potrzebne do utrzymania czystości.
Nie każdy problem z chłodziarką oznacza uszkodzenie części. Najpierw trzeba ustalić, czy przyczyną jest ustawienie, sposób użytkowania, zabrudzenie, nieszczelność drzwi, zablokowany przepływ powietrza czy dopiero awaria podzespołu.
Objaw → możliwe przyczyny → sprawdzenie
| Objaw | Możliwe przyczyny | Co sprawdzić i jak zinterpretować wynik |
| Chłodziarka jest za ciepła | Nieprawidłowe ustawienie, tryb Standby, zbyt ciepłe produkty, zasłonięte otwory powietrza, nieszczelne drzwi, problem z wentylatorem lub czujnikiem | Sprawdź ustawienie i odczekaj do 24 godzin po zmianie. Usuń produkty blokujące przepływ powietrza. Oceń uszczelkę i pracę wentylatora. Jeżeli temperatura nadal jest nieprawidłowa, potrzebna jest diagnostyka konkretnego obwodu według dokumentacji modelu. |
| Sprężarka pracuje długo lub prawie bez przerwy | Drzwi są nieszczelne, temperatura otoczenia jest wysoka, włożono dużo ciepłych produktów, skraplacz jest zabrudzony, ustawiono zbyt niską temperaturę albo występuje usterka układu chłodniczego | Najpierw wyklucz warunki pracy i szczelność drzwi. Długą pracę przy prawidłowo zamkniętych drzwiach i stabilnej temperaturze można oceniać dopiero po kilku godzinach normalnej pracy. Sam czas pracy sprężarki nie wskazuje konkretnej części. |
| Na tylnej ściance pojawia się woda | Prawidłowe automatyczne odszranianie, częste otwieranie drzwi, nieopakowane produkty lub zbyt duża wilgotność | Pojedyncze krople podczas cyklu odszraniania są normalne. Jeżeli wody jest dużo albo spływa na podłogę, sprawdź rynnę i odpływ skroplin. |
| Woda zbiera się pod szufladą lub na dnie | Zatkany odpływ, nieprawidłowo ułożony przewód odpływowy, nieszczelność drzwi albo nadmierna kondensacja | Odłącz urządzenie od zasilania, wyjmij produkty i oczyść dostępny otwór odpływowy zgodnie z instrukcją. Nie przebijaj kanału ostrym, sztywnym przedmiotem. Jeżeli odpływ jest drożny, wróć do kontroli uszczelki i temperatury. |
| Produkty przy tylnej ściance zamarzają | Zbyt niska nastawa, produkty dotykają tylnej ścianki, ograniczony obieg powietrza, nieszczelne drzwi lub problem z czujnikiem | Odsuń produkty od tylnej ścianki i ustaw temperaturę zgodnie z instrukcją. Jeżeli szron szybko wraca mimo prawidłowego ustawienia, nie wymieniaj od razu czujnika — sprawdź także drzwi, wentylację i sposób rozmieszczenia żywności. |
| Oświetlenie nie działa | Tryb czuwania, uszkodzony moduł LED, przewód albo element sterujący | Zamknij i ponownie otwórz drzwi oraz sprawdź, czy urządzenie chłodzi. W tym modelu oświetlenie LED nie jest zwykłą żarówką; jego wymiana może wymagać serwisu. |
| Chłodziarka pracuje głośniej | Urządzenie nie jest wypoziomowane, przewody lub elementy obudowy drgają, wentylator ociera o lód albo sprężarka pracuje pod dużym obciążeniem | Sprawdź stabilność na regulowanych nóżkach i czy nic nie dotyka obudowy. Gdy hałas zmienia się razem z pracą wentylatora, sprawdzenie tego podzespołu wymaga odłączenia zasilania i dostępu serwisowego. |
| Półka, balkon, szuflada lub uchwyt pękł | Uszkodzenie mechaniczne, przeciążenie, uderzenie albo montaż elementu w niewłaściwych prowadnicach | Porównaj długość, szerokość, kształt zaczepów i stronę montażu. Nie obciążaj pękniętej części klejem jako trwałą naprawą, jeżeli podtrzymuje ciężkie produkty. |
Co sprawdzić przed zamówieniem podzespołu
Zanim kupisz część do Electrolux LRS3DE39W, odczytaj z tabliczki znamionowej:
- pełny model urządzenia;
- oznaczenie Prod.No. / PNC, razem z końcówką wariantu, jeżeli występuje;
- numer seryjny, gdy jest potrzebny do potwierdzenia wersji;
- oznaczenie elementu odczytane z wymontowanej części, jeśli jest dostępne.
Dla tej kategorii podstawą jest wariant LRS3DE39W z PNC 923421359, jednak sam skrócony model może występować w kilku wersjach produkcyjnych. Nie zakładaj, że część z identycznym zdjęciem, nazwą handlową lub złączem będzie zgodna. Różnice mogą dotyczyć wymiaru, mocowania, strony montażu, charakterystyki czujnika, wersji modułu albo oprogramowania.
Przy częściach mechanicznych zmierz stary element przed zakupem i sfotografuj zaczepy oraz punkty mocowania. Przy uszczelce zmierz obwód drzwi po stronie montażu i porównaj profil narożników. Przy półce sprawdź nie tylko wymiary tafli, lecz także podparcia, ograniczniki i położenie nad szufladą. W tym modelu szklana półka nad szufladą współpracuje z regulacją wilgotności, dlatego przypadkowa półka o podobnym rozmiarze może zaburzyć jej działanie.
Jeżeli dobierasz czujnik, wentylator, moduł lub inną część elektryczną, nie opieraj się na samym pomiarze ciągłości przewodu. Odczyt rezystancji wykonuj przy odłączonym urządzeniu i odłączonej części, a wynik porównuj z dokumentacją właściwego wariantu. Brak przerwy w obwodzie nie potwierdza poprawnej pracy elementu pod obciążeniem, a wartość rezystancji czujnika zależy od temperatury.
Dostęp do części i wymiana
Półki, balkoniki i szuflada
Elementy wyposażenia użytkownik może zwykle wyjąć bez rozbierania obudowy. Półkę drzwiową w tym modelu należy unieść z jednej strony, wysunąć z mocowania, a następnie wyjąć drugą stronę. Przy montażu ustaw ją płasko przy drzwiach i dociśnij obie strony równomiernie do mocowań. Nie wyginaj plastikowych zaczepów i nie wciskaj półki pod kątem, ponieważ mogą pęknąć.
Ruchome półki wysuwaj dopiero po opróżnieniu ich z produktów. Nie przenoś szklanej półki nad szufladą do innego położenia bez sprawdzenia instrukcji, ponieważ producent wskazuje jej znaczenie dla prawidłowego obiegu powietrza i regulacji wilgotności.
Uszczelka drzwi
Przed wymianą oczyść uszczelkę i ramę drzwi, a następnie sprawdź, czy drzwi są wypoziomowane. Test kartki może wskazać miejsce nieszczelności: po zamknięciu drzwi kartka powinna stawiać wyczuwalny opór przy wysuwaniu. Test nie ocenia jednak całej uszczelki i nie zastępuje oględzin narożników oraz zawiasów.
W zależności od wykonania uszczelka może być wciskana, przykręcana albo zespolona z elementem drzwi. Przy wersji wciskanej usuwa się starą uszczelkę z rowka, czyści powierzchnię i wciska nową bez rozciągania. Przed montażem warto doprowadzić nowy element do temperatury pokojowej, aby odzyskał kształt po transporcie. Po montażu sprawdź równomierne przyleganie, szczególnie w narożnikach, i nie uruchamiaj urządzenia z drzwiami ustawionymi krzywo.
Odpływ skroplin
Woda z automatycznego odszraniania powinna spływać rynną do pojemnika znajdującego się z tyłu, w pobliżu sprężarki, gdzie odparowuje. Jeżeli woda stoi na dnie, najpierw usuń zabrudzenia z dostępnego otworu i sprawdź, czy przewód odpływowy nie jest zsunięty lub zagięty. Nie używaj płomienia, agresywnych środków do udrażniania rur ani ostrego drutu, który może uszkodzić kanał lub elementy układu chłodniczego.
Wentylator, czujnik, moduł i oświetlenie
Dostęp do tych elementów wymaga zwykle zdjęcia osłony wewnętrznej albo panelu sterowania. Dokładna kolejność zależy od wykonania urządzenia. Przed demontażem odłącz wtyczkę, zabezpiecz półki i produkty, oznacz połączenia oraz nie ciągnij za przewody. Sprawdź, czy łopatki wentylatora nie są zablokowane przez lód, ale nie uruchamiaj silnika przy zdjętej osłonie i odsłoniętych częściach elektrycznych.
Pomiar elementu wykonuj miernikiem tylko po odłączeniu zasilania. Dla czujnika zmierz rezystancję w znanej temperaturze i porównaj ją z charakterystyką dla konkretnego PNC. Dla wentylatora sprawdź ciągłość uzwojenia oraz stan złącza, ale pamiętaj, że taki test nie wyklucza zatarcia silnika ani usterki sterowania. Nie wykonuj pomiarów napięcia sieciowego na otwartym urządzeniu bez kwalifikacji i odpowiednich przyrządów.
Producent przewiduje dla tego modelu oświetlenie LED, którego wymianę wskazuje jako czynność serwisową. Nie zastępuj modułu przypadkową żarówką ani nie mostkuj zabezpieczeń.
> Bezpieczeństwo: urządzenie wykorzystuje palny czynnik chłodniczy R600a. Nie wierć ścianek, nie podgrzewaj obudowy i nie ingeruj w zamknięty układ chłodniczy. Konserwacja, napełnianie i naprawa obiegu chłodniczego wymagają wykwalifikowanego technika. Opisane czynności przy instalacji elektrycznej i elementach pod napięciem wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi.
Kiedy część nie rozwiąże problemu
Jeżeli sprężarka pracuje, ale chłodziarka nadal nie osiąga temperatury, przyczyną może być między innymi nieszczelność lub niedrożność układu chłodniczego, problem ze sprężarką albo nieprawidłowa praca sterowania. Tego nie potwierdza sama obserwacja temperatury tylnej ścianki. Nierównomierny szron, długotrwała praca i brak poprawy po sprawdzeniu drzwi oraz odpływu są wskazaniem do diagnostyki serwisowej, a nie do kupowania kilku części na próbę.
Jeżeli urządzenie nie chłodzi po zmianie ustawień, najpierw sprawdź, czy nie jest włączony tryb Standby, czy otwory wentylacyjne nie są zasłonięte, czy drzwi domykają się prawidłowo i czy chłodziarka stoi stabilnie. Po zmianie temperatury odczekaj odpowiedni czas na ustabilizowanie warunków. W tym modelu zalecana temperatura chłodziarki wynosi około +4°C, a temperatura przechowywania świeżej żywności nie powinna przekraczać +4°C.
FAQ
Jaki numer jest potrzebny do doboru części do Electrolux LRS3DE39W?
Podaj pełny model oraz pełny numer PNC / Prod.No. z tabliczki znamionowej. Dla tej kategorii wskazany jest wariant 923421359, ale końcówka numeru może rozróżniać wersję produkcyjną. Sam napis LRS3DE39W nie zawsze wystarcza do potwierdzenia zgodności.
Czy woda na tylnej ściance chłodziarki oznacza awarię?
Nie zawsze. W tym modelu automatyczne odszranianie powoduje okresowe topienie szronu na tylnej ściance. Nieprawidłowością jest przede wszystkim woda stojąca na dnie, wyciek na podłogę albo szybkie gromadzenie się dużej ilości skroplin. Wtedy sprawdź odpływ, uszczelkę, częstotliwość otwierania drzwi i sposób przechowywania produktów.
Jak sprawdzić, czy uszczelka drzwi wymaga wymiany?
Obejrzyj ją pod kątem pęknięć, odkształceń i zabrudzeń, a następnie sprawdź przyleganie kartką w kilku miejscach. Jeżeli kartka wysuwa się bez oporu tylko w jednym fragmencie, przyczyną może być uszczelka, zawias albo niewypoziomowane drzwi. Nie zamawiaj części przed ustaleniem, który z tych elementów powoduje nieszczelność.
Czy można samodzielnie wymienić półkę lub balkonik?
Tak, jeżeli element jest dostępny bez demontażu obudowy i możesz bezpiecznie wyjąć go z mocowań. Porównaj przed zakupem wymiary, zaczepy i położenie ograniczników. Nie stosuj pękniętej półki do ciężkich produktów i nie wymuszaj montażu elementu, który wymaga użycia siły.
Czy brak światła oznacza uszkodzenie modułu sterującego?
Nie. Najpierw sprawdź, czy urządzenie chłodzi, czy drzwi są prawidłowo zamykane i czy oświetlenie nie jest w trybie czuwania. W LRS3DE39W zastosowano oświetlenie LED, więc brak światła może dotyczyć modułu LED, przewodu, styku lub sterowania. Sam objaw nie uzasadnia zakupu modułu głównego.
Co zrobić, gdy chłodziarka pracuje, ale jest za ciepła?
Sprawdź ustawienie temperatury, tryb Standby, drożność przepływu powietrza, szczelność drzwi, poziomowanie i zabrudzenie dostępnych elementów. Zmierz temperaturę po ustabilizowaniu pracy, a nie bezpośrednio po otwarciu drzwi lub włożeniu ciepłych produktów. Jeżeli problem utrzymuje się mimo prawidłowych warunków, potrzebna jest diagnostyka czujnika, wentylatora, sterowania albo układu chłodniczego właściwa dla pełnego PNC.
