943005701 Kuchnia elektryczna 600 LKI564266X
Części do kuchni elektrycznej Electrolux LKI564266X 943005701 obejmują elementy piekarnika, płyty indukcyjnej, sterowania i wyposażenia. Przy objawach takich jak brak grzania, nierówne pieczenie, wybijanie zabezpieczeń lub uszkodzenie uszczelki najpierw ustal przyczynę, a część dobierz po pełnym numerze PNC z tabliczki znamionowej.
Zakres części do Electrolux LKI564266X
Model LKI564266X 943005701 to wolnostojąca kuchnia elektryczna z piekarnikiem o pojemności 58 l, płytą indukcyjną z czterema polami oraz funkcjami ogrzewania górnego, dolnego, grilla i termoobiegu. W urządzeniu występują między innymi grzałka dolna 1000 W, grzałka górna 800 W, grzałka grilla 1650 W i grzałka termoobiegu 2000 W. Części należy traktować jako elementy konkretnego wariantu urządzenia, a nie jako uniwersalne podzespoły do każdej kuchni Electrolux.
W tej kategorii mogą być potrzebne części związane z:
- grzaniem piekarnika: grzałki, termostaty, czujniki i bezpieczniki termiczne;
- obiegiem powietrza: wentylator termoobiegu lub wentylator chłodzący;

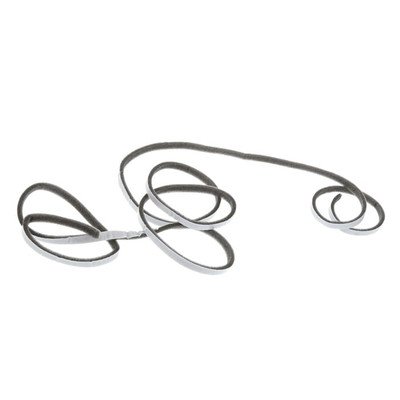

- drzwiami: uszczelki, zawiasy, szyby, uchwyt i elementy mocujące;
- oświetleniem: żarówka, oprawka lub osłona lampy;
- płytą indukcyjną: moduły mocy, cewki, wentylatory, czujniki i elementy sterowania;
- obsługą: pokrętła, przełączniki, lampki kontrolne, moduły oraz listwy zaciskowe;
- wyposażeniem i obudową: prowadnice, ruszty, nóżki, wsporniki i elementy zabezpieczenia przed przewróceniem.
Objaw a możliwa przyczyna
Pojedynczy objaw nie potwierdza uszkodzenia jednej części. W kuchni LKI564266X kilka podzespołów może wpływać na tę samą funkcję, dlatego diagnostykę warto prowadzić od prostszych kontroli do pomiarów elektrycznych.
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Piekarnik nie grzeje na żadnym programie | brak zasilania jednej części obwodu, ustawienia zegara, przełącznik funkcji, termostat, moduł sterujący, kilka grzałek | Czy wyświetlacz działa, czy zegar został ustawiony, czy wszystkie programy zachowują się tak samo | Jeżeli działają światło i wentylator, ale żadna grzałka nie pracuje, nie wymieniaj od razu wszystkich grzałek. Potrzebna jest kontrola obwodu sterowania i zasilania grzałek przez wykwalifikowanego serwisanta. |
| Nie działa tylko grzanie górne, dolne albo termoobieg | odpowiednia grzałka, konektor, przewód, przekaźnik lub przełącznik funkcji | Porównaj kilka programów, obejrzyj zaciski po odłączeniu zasilania i zmierz grzałkę po jej odłączeniu od obwodu | Przerwa w obwodzie grzałki wskazuje na jej uszkodzenie, ale prawidłowy pomiar na zimno nie wyklucza usterki ujawniającej się po rozgrzaniu. |
| Piekarnik długo się nagrzewa | częściowo uszkodzona grzałka, nieprawidłowe sterowanie, problem z wentylacją lub nieszczelność drzwi | Sprawdź, czy problem dotyczy konkretnego programu, stan grzałek, domknięcie drzwi i uszczelkę | Jeżeli tylko jeden tryb działa słabo, podejrzewaj element używany w tym trybie. Jeżeli wszystkie tryby są spowolnione, sprawdź również sterowanie i zasilanie. |
| Potrawy są niedopieczone od dołu lub nierówno wypieczone | dolna grzałka, grzałka termoobiegu, przełącznik, luźny styk, uszczelka lub nieprawidłowe ustawienie programu | Porównaj program ogrzewania górnego i dolnego z termoobiegiem oraz bez niego; sprawdź, czy drzwi nie przepuszczają nadmiernie ciepła | Nieprawidłowy wynik może wynikać zarówno z grzania, jak i z obiegu powietrza. Sam wygląd grzałki nie rozstrzyga sprawy. |
| Po nagrzaniu wybija wyłącznik różnicowoprądowy | upływność grzałki, przewodu, wentylatora lub innego elementu, czasem usterka instalacji | Nie uruchamiaj wielokrotnie urządzenia na ślepo. Technik może porównać programy i wykonać pomiar izolacji odpowiednim przyrządem | Omomierz ustawiony na zimnej, odłączonej grzałce może nie wykryć przebicia pojawiającego się dopiero po nagrzaniu. Nie mostkuj zabezpieczeń. |
| Jedno pole indukcyjne nie działa | moduł mocy, cewka, czujnik naczynia, wentylacja modułu, sterowanie lub niewłaściwe naczynie | Użyj naczynia przeznaczonego do indukcji, porównaj inne pola i sprawdź komunikat na wyświetlaczu | Jeżeli inne pola działają, problem jest lokalny dla danego obwodu lub jego sterowania. Wymiana modułu bez potwierdzenia przyczyny jest ryzykowna. |
| Płyta wyłącza się albo pokazuje błąd po kilku minutach | przegrzanie modułu, wentylator, czujnik temperatury, zasilanie lub elektronika | Sprawdź drożność przestrzeni wentylacyjnej i czy objaw zależy od obciążenia kilku pól | Kod błędu trzeba interpretować według instrukcji lub dokumentacji właściwej dla pełnego PNC. Nie oznacza automatycznie konkretnej części. |
Jak sprawdzić grzałkę piekarnika
Grzałkę sprawdza się po odłączeniu urządzenia od zasilania, wyjęciu odpowiedniego konektora i zabezpieczeniu przewodów przed przypadkowym dotknięciem. Pomiar rezystancji między zaciskami ma wykazać, czy element nie ma przerwy w obwodzie. Wynik nieskończony lub brak ciągłości przy odłączonej grzałce wskazuje na przerwę i uzasadnia wymianę elementu.
Sam pomiar rezystancji między zaciskami nie potwierdza pełnej sprawności. Nie wykazuje między innymi wszystkich problemów z izolacją do obudowy, usterek po rozgrzaniu ani problemów z doprowadzeniem napięcia. Jeżeli urządzenie wybija zabezpieczenie, potrzebny jest pomiar rezystancji izolacji odpowiednim miernikiem oraz kontrola przewodów, konektorów i elementów sterujących.
Wartość rezystancji zależy od mocy i napięcia konkretnej grzałki. Nie stosuj jednej uniwersalnej wartości dla wszystkich elementów. Dla orientacji element 1000 W przy 230 V ma rezystancję roboczą około 53 Ω, a element 2000 W około 26 Ω, lecz wynik rzeczywisty może różnić się zależnie od konstrukcji i temperatury. Przy doborze oraz ocenie pomiaru pierwszeństwo ma oznaczenie części i dokumentacja tego modelu.
Jeżeli grzałka ma ciągłość, ale piekarnik nadal nie grzeje, sprawdź kolejno:
- Czy wybrany program rzeczywiście wykorzystuje badaną grzałkę.
- Czy konektory nie są luźne, nadpalone lub skorodowane.
- Czy przewody nie mają przerwy i nie dotykają obudowy.
- Czy przełącznik funkcji albo przekaźnik modułu podaje zasilanie w odpowiednim trybie.
- Czy termostat lub czujnik temperatury nie blokuje załączenia grzania.
Diagnostyka napięcia podczas pracy wymaga pomiarów na obwodzie sieciowym. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, wymaganych uprawnień, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Grzałka dobra na zimno, ale niesprawna po nagrzaniu
Grzałka może mieć prawidłową ciągłość po wystygnięciu, a mimo to przerywać po osiągnięciu temperatury roboczej albo powodować upływność dopiero po rozgrzaniu. Dlatego przy usterce okresowej nie należy uznawać pomiaru na zimno za pełne potwierdzenie sprawności.
Zapisz, w którym programie pojawia się problem, po jakim czasie występuje i czy wtedy wyzwala się wyłącznik nadprądowy, czy różnicowoprądowy. To pomaga rozdzielić podejrzenie przerwy w obwodzie od podejrzenia upływności. Jeżeli po zadziałaniu zabezpieczenia urządzenie zaczyna pracować po ponownym załączeniu, nie traktuj tego jako naprawy — usterka może nadal występować.
Dostęp do części i wymiana
W przypadku grzałek, termostatu, przewodów i modułu dostęp zwykle uzyskuje się od tyłu lub od góry urządzenia, ale dokładna droga zależy od konstrukcji i wersji PNC. Przed demontażem:
- odłącz kuchnię od zasilania na wszystkich wymaganych biegunach i upewnij się, że nie może zostać przypadkowo załączona;
- poczekaj, aż piekarnik i płyta całkowicie ostygną;
- wykonaj zdjęcia połączeń przed rozłączeniem przewodów;
- oznacz przewody i nie ciągnij za żyły, tylko za korpus konektora;
- sprawdź, czy przewód nie został przyciśnięty przez osłonę lub element grzejny;
- przy wymianie grzałki przełóż osłony, uchwyty i elementy izolacyjne w tej samej pozycji;
- po montażu sprawdź stabilność mocowań, uziemienie i brak kontaktu przewodów z gorącymi częściami.
Nie podawaj napięcia na urządzenie z odsłoniętymi zaciskami, nie mostkuj termostatów ani bezpieczników i nie uruchamiaj kuchni z niezabezpieczonym przewodem. Po naprawie wykonuje się kontrolę działania odpowiednich programów, temperatury, wentylatora chłodzącego, oświetlenia i zabezpieczeń.
Termostat z kapilarą wymaga dodatkowej ostrożności. Kapilary nie wolno zginać pod małym promieniem, przecinać ani prowadzić w miejscu narażonym na kontakt z grzałką. Przy wymianie należy odtworzyć jej trasę i zamocowanie. Jeżeli uszkodzenie dotyczy modułu płyty indukcyjnej lub obwodu zasilania, naprawę powinien wykonać wykwalifikowany serwisant.
Jak dobrać część do LKI564266X
Skrócony model LKI564266X nie wystarcza do bezwarunkowego potwierdzenia zgodności. Dla urządzeń Electrolux właściwym identyfikatorem jest pełny numer PNC / Prod.No. Dla tej rodziny występuje oznaczenie PNC 94300570100, natomiast na tabliczce może być zapisane w formacie grupowanym, na przykład 943 005 701.
Przed zakupem porównaj:
- pełny PNC / Prod.No. z tabliczki znamionowej;
- oznaczenie producenta odczytane ze starej części;
- rodzaj elementu: górny, dolny, grilla, termoobiegu albo część płyty indukcyjnej;
- moc, napięcie, wymiary, kształt i sposób mocowania;
- liczbę oraz położenie zacisków i ewentualne czujniki;
- stronę montażu w przypadku prowadnic, zawiasów lub elementów obudowy.
Identyczne złącze albo podobne zdjęcie nie gwarantuje zgodności. Dotyczy to szczególnie grzałek o innej mocy, elementów z różną geometrią, modułów mocy oraz części, które współpracują z konkretnym oprogramowaniem. Nie zakładaj również, że każdy moduł wymaga programowania ani że każdy zamiennik będzie działał bez konfiguracji.
Najbezpieczniejszy następny krok to odczytanie pełnego PNC z tabliczki znamionowej i przesłanie zdjęcia tabliczki oraz uszkodzonej części do doboru. Jeżeli część ma widoczne oznaczenie, zachowaj je razem z zerami, ukośnikami i końcówkami wersji.
FAQ
Czy LKI564266X i 943005701 oznaczają to samo urządzenie?
LKI564266X jest oznaczeniem modelu, a 943005701 jest kodem produktu / rodziną PNC używaną do identyfikacji urządzenia. Do potwierdzenia części potrzebny jest pełny numer z tabliczki, w tym końcówka wariantu, jeżeli występuje.
Czy brak grzania oznacza uszkodzoną grzałkę?
Nie. Podobny objaw powodują także przełącznik funkcji, termostat, czujnik, przewód, konektor, moduł sterujący, zabezpieczenie termiczne lub ustawienia zegara. Najpierw sprawdź, czy problem dotyczy jednego programu, jednej grzałki czy całego piekarnika.
Czy można potwierdzić grzałkę zwykłym multimetrem?
Multimetr pozwala sprawdzić ciągłość i rezystancję odłączonego elementu. Prawidłowy wynik nie wyklucza przebicia do obudowy ani usterki pojawiającej się po nagrzaniu. Przy wybijaniu różnicówki potrzebny jest pomiar izolacji właściwym przyrządem.
Dlaczego piekarnik wybija różnicówkę dopiero po kilku minutach?
Jedną z możliwości jest upływność grzałki lub innego elementu, która ujawnia się po nagrzaniu. Przyczyną może być także przewód, wentylator, wilgoć albo problem instalacji. Nie używaj urządzenia dalej do czasu zlokalizowania przyczyny i nie obchodź zabezpieczenia.
Czy sama moc grzałki wystarczy do doboru zamiennika?
Nie. Trzeba potwierdzić również geometrię, mocowania, długość, położenie zacisków, rodzaj osłon oraz zgodność z pełnym PNC urządzenia. Grzałka o tej samej mocy może nie pasować konstrukcyjnie lub mieć inne warunki pracy.
Jakie dane wysłać przy pytaniu o część?
Przygotuj pełny model LKI564266X, numer PNC / Prod.No. z tabliczki znamionowej, oznaczenie starej części, zdjęcia mocowania i złączy oraz krótki opis objawu. W przypadku części płyty indukcyjnej warto dodać informację, którego pola dotyczy problem i czy pojawia się kod błędu.
