Wiązki/przewody do elektroniki zmywarek
Wiązki i przewody łączą elektronikę zmywarki Electrolux lub AEG z panelem, zamkiem drzwi, pompami, grzałką, zaworami i czujnikami. Ich uszkodzenie może powodować przerwy w pracy, brak reakcji wybranego podzespołu albo błędy. Przed zakupem sprawdź przewody i złącza, a część dobierz według pełnego numeru PNC/Prod.No. z tabliczki znamionowej.
Jaką funkcję pełnią wiązki przewodów w zmywarce?

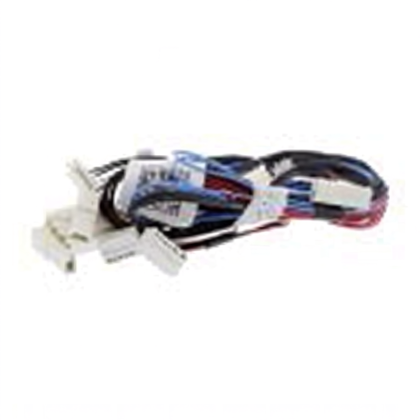

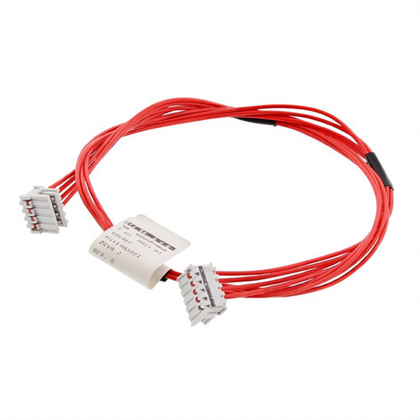

Wiązka nie jest jednym uniwersalnym kablem. Zależnie od konstrukcji zmywarki może obejmować osobne odcinki łączące moduł główny z interfejsem użytkownika, zamkiem drzwi, pompą myjącą i odpływową, grzałką, dozownikiem, elektrozaworem oraz czujnikami. W niektórych wykonaniach wiązka drzwiowa łączy się osobnym złączem z wiązką podstawy urządzenia.
Dlatego uszkodzony przewód może wyłączyć tylko jeden podzespół, zakłócić komunikację elektroniki albo zatrzymać cały program. Objaw zależy od tego, który obwód ma przerwę, zwarcie, skorodowane styki lub zwiększoną rezystancję połączenia.
Jakie objawy mogą wskazywać na uszkodzenie przewodów?
| Objaw | Co może być uszkodzone poza wiązką? | Co pomaga rozróżnić przyczynę? |
| Panel nie świeci i zmywarka nie reaguje | gniazdo, przewód zasilający, wyłącznik, filtr przeciwzakłóceniowy, zasilacz modułu | sprawdzenie zasilania urządzenia, wyłącznika oraz ciągłości właściwego odcinka instalacji przed podejrzeniem modułu |
| Program jest wybrany, ale nie rozpoczyna się po zamknięciu drzwi | zamek, mikrowyłącznik, niewłaściwe ustawienie drzwi lub elementu współpracującego z zamkiem | kontrola mechanizmu i styków zamka oraz przewodów między zamkiem a modułem; samo słyszalne kliknięcie nie potwierdza działania styku elektrycznego |
| Zmywarka przerywa pracę przy poruszaniu drzwiami | pęknięty przewód w strefie zginania, luźne złącze, uszkodzony zamek | pomiar ciągłości podczas delikatnego poruszania badaną, odłączoną wiązką |
| Nie pracuje pompa, zawór, dozownik albo grzałka | awaria samego odbiornika, czujnika, przekaźnika lub elementu sterującego na module | oddzielny pomiar odbiornika i przewodów od jego wtyczki do właściwego złącza elektroniki |
| Zmywarka nie grzeje i słabo suszy | grzałka, czujnik temperatury, problem z obiegiem lub poziomem wody, pompa myjąca, elektronika | sprawdzenie grzałki, czujnika i warunków załączenia; sama ciągłość przewodów nie potwierdza całego obwodu grzania |
| Wtyczka jest brązowa, stopiona albo nadpalona | luźny terminal, przeciążony odbiornik, wilgoć, przegrzanie połączenia | ocena zacisku, obudowy złącza i podłączonego podzespołu; wymiana samej kostki bez usunięcia przyczyny może nie być trwała |
| Zadziałało zabezpieczenie instalacji elektrycznej | przebicie grzałki, pompy, filtra sieciowego, przewodu zasilającego lub innego elementu do obudowy | pomiary izolacji wykonywane po odłączeniu elektroniki i zgodnie z dokumentacją konkretnej konstrukcji |
Kod błędu również nie rozstrzyga samodzielnie, że potrzebna jest nowa wiązka. W dokumentacji poszczególnych platform przerwa lub zwarcie przewodów występują obok awarii czujnika, odbiornika, hydrauliki i modułu. Znaczenie kodu należy sprawdzać dla pełnego modelu i PNC zmywarki.
Gdzie przewody ulegają uszkodzeniu?
Szczególnej uwagi wymaga dolna część drzwi, gdzie wiązka zmienia położenie przy każdym otwieraniu. Przewód może wyglądać poprawnie z zewnątrz, mimo że żyły są częściowo przełamane pod izolacją. Obejrzyj również miejsca przejścia przez osłony, uchwyty i krawędzie blachy.
Inne istotne punkty to:
- wtyczki modułu i interfejsu użytkownika,
- połączenie wiązki drzwiowej z wiązką podstawy,
- przewody prowadzone przy zawiasie i jego ruchomych elementach,
- złącza pomp, grzałki i elektrozaworu,
- okolice wycieku, osadu lub skroplin,
- fragmenty dotykające gorących albo drgających podzespołów,
- miejsca wcześniej naprawiane taśmą, skręcaniem żył lub przypadkowymi konektorami.
Zielony albo biały nalot na stykach, cofnięty pin, luźny terminal, twarda izolacja, ślad łuku elektrycznego i miejscowe stopienie tworzywa są ważniejsze diagnostycznie niż samo zabrudzenie osłony.
Jak sprawdzić wiązkę miernikiem?
Przed pomiarem odłącz zmywarkę od sieci i zamknij dopływ wody. Badany przewód powinien być odpięty po obu stronach, aby miernik nie zamykał obwodu przez moduł, silnik, cewkę lub inny podzespół. Położenie pinów ustal na schemacie właściwym dla danego PNC — nie opieraj identyfikacji wyłącznie na kolorze izolacji.
- Ustaw multimetr na pomiar małej rezystancji lub test ciągłości.
- Zewrzyj sondy i zanotuj rezystancję samych przewodów pomiarowych.
- Przyłóż sondy do dwóch końców tej samej żyły.
- Sprawdź, czy wynik jest niski, stabilny i zbliżony do rezystancji przewodów miernika.
- Delikatnie poruszaj wiązką w strefie zawiasu, przy przepustach i bezpośrednio za konektorami.
Wskazanie przerwy, skaczący wynik albo zanik sygnału podczas zginania przemawiają za uszkodzeniem żyły lub terminala. Stabilna ciągłość oznacza jedynie, że przewód przewodzi mały prąd pomiarowy w chwili badania. Nie wyklucza luźnego styku przegrzewającego się pod obciążeniem ani uszkodzenia izolacji ujawniającego się dopiero przy wilgoci lub napięciu roboczym.
Przy całkowicie odłączonej wiązce można również sprawdzić, czy nie ma niezamierzonego przejścia między sąsiednimi żyłami oraz między żyłą a metalową obudową. Zwykły multimetr nie zastępuje jednak profesjonalnego pomiaru rezystancji izolacji. Nie wolno podłączać miernika izolacji do modułów, paneli ani czujników bez ich odseparowania i bez procedury właściwej dla modelu.
Pomiary napięć w pracującej zmywarce, badanie obwodów sieciowych oraz testy izolacji wymagają odpowiednich kwalifikacji, doświadczenia i właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Czy winna jest wiązka, moduł czy podłączony element?
Diagnostykę prowadź od obwodu wskazanego przez objaw, zamiast wymieniać elektronikę na próbę. Jeśli przykładowo pompa odpływowa nie pracuje, należy kolejno sprawdzić jej wirnik i uzwojenie, wtyczkę, ciągłość przewodów oraz dopiero później sterowanie. Podobną zasadę stosuje się przy pompie myjącej lub odpływowej, grzałce i elektrozaworze.
Jeśli zmywarka nie rozpoczyna programu po zamknięciu drzwi, najpierw oceń ustawienie drzwi, mechanizm zamka i jego wyłącznik. W niektórych rodzinach Electrolux brak startu może wynikać z niewłaściwego zgrania elementów zamka, a nie z przerwanego przewodu.
Nowy moduł sterujący ma sens dopiero po potwierdzeniu jego zasilania, działania zamka oraz ciągłości przewodów. Sprawny przewód i odbiornik nie przesądzają jednak o sprawności wyjścia modułu — do oceny sterowania może być potrzebny schemat i pomiar wykonywany przez technika.
Jak uzyskać dostęp do wiązki?
Droga demontażu zależy od konstrukcji drzwi i od tego, czy zmywarka jest wolnostojąca, częściowo zintegrowana czy w pełni zintegrowana. Odcinek prowadzący do panelu i zamka znajduje się zwykle między poszyciami drzwi. Dalsze rozgałęzienia biegną do podstawy, gdzie podłączone są pompy, zawory, grzałka oraz czujniki.
Typowa kolejność przygotowania obejmuje:
- Odłączenie zasilania, zamknięcie zaworu wody i zabezpieczenie podłogi.
- Zdjęcie frontu meblowego, jeśli wymaga tego instrukcja montażowa konkretnego modelu.
- Podparcie panelu lub poszycia drzwi przed odkręceniem mocowań — element może być ciężki, a jego zdjęcie zmienia wyważenie drzwi.
- Zdjęcie właściwego panelu bez odkręcania przypadkowych śrub zawiasów, zamka i dozownika.
- Sfotografowanie prowadzenia przewodów i wtyczek przed ich wypięciem.
- Zwolnienie zatrzasków złączy bez ciągnięcia za przewody.
- Demontaż cokołu, osłony dolnej lub panelu bocznego, jeżeli wymieniana gałąź dochodzi do podstawy urządzenia.
W określonych zmywarkach 60 cm wiązka jest prowadzona w uchwycie przy pręcie zawiasu. Po montażu musi wrócić przed przewidzianą osłonę i do fabrycznego uchwytu. Nie należy przenosić tego układu na wszystkie modele — przed demontażem trzeba sprawdzić dokumentację dla danego PNC.
Naprawić pojedynczy przewód czy wymienić wiązkę?
Wymiana kompletnej wiązki jest właściwym rozwiązaniem, gdy uszkodzonych jest kilka żył, izolacja stwardniała, przewody zostały przegrzane albo korozja weszła w terminale. Pełny element warto zastosować także wtedy, gdy awaria znajduje się w ruchomej strefie drzwi lub obejmuje wielopinowe, kodowane złącze.
Naprawa pojedynczego odcinka może być technicznie dopuszczalna tylko po ustaleniu przekroju i rodzaju przewodu, obciążenia obwodu, właściwego terminala oraz sposobu izolowania. Potrzebna jest odpowiednia zaciskarka, a połączenie musi znaleźć się poza miejscem regularnego zginania. Skręcenie żył i owinięcie ich taśmą nie zapewnia właściwej trwałości ani ochrony przed wilgocią. Sztywny, zalutowany fragment pozostawiony przy zawiasie może stać się kolejnym punktem zmęczeniowym.
Nie wolno mostkować zamka, czujnika zalania ani przewodu ochronnego. Przy nadpalonym złączu należy sprawdzić również podłączony odbiornik i siłę zacisku terminala; sama nowa obudowa wtyczki nie usuwa przyczyny przegrzewania.
Montaż nowej wiązki i kontrola po naprawie
Nową wiązkę poprowadź tą samą drogą co część fabryczną. Wszystkie osłony, przepusty i uchwyty powinny wrócić na miejsce. Przewody nie mogą być naprężone przy pełnym otwarciu drzwi, przygniecione panelem ani ocierać o zawias, sprężynę, ostrą krawędź lub gorący podzespół.
Przed zamknięciem obudowy sprawdź:
- zgodność wszystkich złączy ze zdjęciami i schematem,
- pełne wsunięcie terminali i zadziałanie blokad wtyczek,
- mocowanie przewodu ochronnego,
- swobodny ruch drzwi bez napinania wiązki,
- brak narzędzi i luźnych elementów w podstawie,
- suchość złączy oraz brak widocznego wycieku.
Po naprawie technik powinien wykonać testy bezpieczeństwa elektrycznego odpowiednie dla urządzenia. Pierwszy pełny cykl należy obserwować pod kątem wycieku, zapachu przegrzanej izolacji, poprawnej pracy odbiorników i ponownego pojawienia się błędu.
Jak dobrać przewody do zmywarki Electrolux lub AEG?
Podstawą doboru jest pełny PNC/Prod.No. z tabliczki znamionowej, a nie sama nazwa modelu. W zmywarkach tabliczka znajduje się zwykle przy krawędzi lub w rogu drzwi. Przepisz całe oznaczenie, włącznie z wariantem po ukośniku, jeśli występuje. Pomocne mogą być także ML i numer seryjny.
Następnie porównaj:
- numer katalogowy starej wiązki, jeśli jest czytelny,
- przeznaczenie: panel, moduł, silnik, pompa, czujnik lub kompletna instalacja,
- liczbę, układ i kodowanie złączy,
- długość poszczególnych odgałęzień,
- przekroje przewodów i wykonanie obwodów mocy,
- osłony termiczne, przepusty, klipsy i uchwyty,
- wersję konstrukcyjną oraz wyposażenie zmywarki.
Identyczna wtyczka albo podobny układ przewodów na zdjęciu nie potwierdzają kompatybilności. Dwie wiązki mogą różnić się przypisaniem pinów, długością gałęzi lub obsługiwanym wyposażeniem. Przed zamówieniem przygotuj zdjęcie tabliczki znamionowej z pełnym PNC oraz numer widoczny na starej części.
FAQ – wiązki i przewody do elektroniki zmywarek
Czy przejście na każdym przewodzie oznacza, że wiązka jest sprawna?
Nie. Test ciągłości wykrywa przerwę w chwili pomiaru, ale może nie ujawnić luźnego terminala, przegrzewania pod obciążeniem ani przebicia izolacji występującego przy wilgoci. Przewody w drzwiach warto mierzyć również podczas delikatnego poruszania odłączoną wiązką.
Czy brak startu po zamknięciu drzwi oznacza przerwany przewód?
Może, ale podobny objaw powoduje uszkodzony mikrowyłącznik zamka, problem mechaniczny z ryglowaniem lub niewłaściwe ustawienie drzwi. Trzeba sprawdzić zarówno styki zamka, jak i połączenie między zamkiem a modułem.
Czy można wymienić sam nadpalony konektor?
Tylko jeśli przewód, terminal i podłączony podzespół zostały prawidłowo ocenione. Stopienie złącza może być skutkiem luźnego zacisku, przeciążenia lub wilgoci. Nowy konektor musi mieć właściwy typ, przekrój i dopuszczalne obciążenie.
Czy uszkodzony przewód może powodować błąd grzania lub pompy?
Tak, ponieważ moduł nie otrzymuje wtedy sygnału z czujnika albo nie zasila odbiornika. Ten sam błąd może jednak powodować sam czujnik, pompa, grzałka, niewłaściwy poziom wody lub elektronika, dlatego kod nie jest automatycznym wskazaniem wiązki do zakupu.
Czy model zmywarki wystarczy do dobrania wiązki?
Nie zawsze. Electrolux i AEG rozróżniają warianty urządzeń numerem PNC/Prod.No. Do doboru należy podać jego pełną postać z tabliczki znamionowej, a następnie potwierdzić numer katalogowy oraz wykonanie wiązki.
