Włącznik do odkurzacza Electrolux
Włącznik do odkurzacza Electrolux może powodować brak reakcji na przycisk, przerywaną pracę albo samoczynne wyłączanie, ale podobne objawy wywołują też przewód, zwijacz, silnik lub elektronika. Przed zakupem sprawdź typ przełącznika, sposób mocowania i pełny numer PNC z tabliczki znamionowej.
Jak rozpoznać problem z włącznikiem odkurzacza Electrolux
Uszkodzony włącznik nie zawsze daje identyczny objaw. W zależności od konstrukcji odkurzacza problem może dotyczyć mechanicznego przycisku, przełącznika sieciowego, mikroprzełącznika, dźwigni przenoszącej nacisk albo elementu sterującego na płytce elektroniki.
Typowe sygnały to:
- odkurzacz nie uruchamia się po naciśnięciu przycisku;
- silnik zaczyna pracować dopiero po kilkukrotnym naciśnięciu lub mocnym dociśnięciu przycisku;
- urządzenie przerywa pracę przy poruszaniu przyciskiem;
- przycisk jest luźny, zapadnięty, zablokowany albo nie wraca do położenia wyjściowego;
- odkurzacz wyłącza się natychmiast po starcie;
- w wybranych modelach przycisk działa mechanicznie, ale nie uruchamia elektroniki lub nie zmienia stanu urządzenia.
Sam objaw nie potwierdza jeszcze uszkodzenia włącznika. Jeżeli odkurzacz wyłączył się po dłuższej pracy, wcześniej tracił moc, pracował nierówno albo pojawił się zapach przegrzania, trzeba uwzględnić również silnik, szczotki węglowe, zabezpieczenie termiczne, regulator obrotów lub moduł sterujący.
Objaw, sprawdzenie i następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Brak jakiejkolwiek reakcji | Włącznik, przewód, zwijacz, połączenie zasilające, moduł | Stan przewodu i zacisków; ciągłość obwodu po odłączeniu zasilania | Brak przejścia w pozycji włączenia wskazuje na przełącznik lub jego połączenie, ale nie wyklucza przerwy wcześniej w torze zasilania |
| Reakcja po kilkukrotnym naciskaniu | Zużyte styki, mikroprzełącznik, pęknięta dźwignia lub luźne mocowanie | Oględziny mechanizmu i test przejścia podczas naciskania | Zmienny wynik przy stałym położeniu przycisku przemawia za zużyciem przełącznika albo elementu uruchamiającego |
| Odkurzacz wyłącza się po kilku minutach | Przegrzewanie silnika, zatkane filtry, termik, regulator lub moduł | Filtry, przepływ powietrza, stan silnika i zachowanie po ostygnięciu | Powrót pracy po ostygnięciu nie potwierdza uszkodzenia włącznika; wskazuje na problem termiczny lub przeciążenie |
| Silnik startuje na chwilę i gaśnie | Moduł, triak, zasilanie elektroniki, silnik lub zabezpieczenie | Konstrukcję modułu, połączenia oraz elementy wykonawcze zgodnie ze schematem modelu | Włącznik może podawać prawidłowy sygnał, a przyczyną pozostaje elektronika lub napęd |
| Przycisk działa, lecz nie ma regulacji mocy | Regulator obrotów, moduł, sterowanie w uchwycie | Czy problem dotyczy samego uruchamiania, czy tylko regulacji | Zwykły włącznik sieciowy nie zastępuje modułu regulacji ani sterowania w rękojeści |
Jak sprawdzić włącznik miernikiem
Do podstawowego testu potrzebny jest multimetr ustawiony na pomiar ciągłości obwodu lub niskiej rezystancji. Przed otwarciem odkurzacza wyjmij wtyczkę z gniazda. W modelu bezprzewodowym odłącz ładowarkę i, jeżeli konstrukcja na to pozwala, odłącz akumulator zgodnie z instrukcją serwisową.
- Zdejmij obudowę tylko w zakresie potrzebnym do uzyskania dostępu do przełącznika.
- Zrób zdjęcie połączeń przed odłączeniem przewodów. Nie opieraj się wyłącznie na kolorze przewodu.
- Odłącz przewody od badanego włącznika albo wypnij jego złącze, aby pomiar nie obejmował równolegle silnika, modułu lub innych elementów.
- Przyłóż sondy do zacisków toru przełączanego i sprawdź stan przy wyłączonym oraz włączonym przycisku.
- W pozycji, w której przełącznik powinien przewodzić, oczekuj stabilnego przejścia. W pozycji rozłączonej miernik powinien wskazywać przerwę.
Brak przejścia w pozycji włączenia, przejście w obu położeniach albo wynik zmieniający się przy lekkim poruszaniu obudową przełącznika uzasadnia podejrzenie uszkodzenia. Test nie ocenia jednak obciążalności styków podczas pracy. Włącznik może wykazywać przejście przy małym prądzie miernika, a pod obciążeniem powodować spadek napięcia, iskrzenie lub nagrzewanie. Taką diagnostykę wykonuje się według procedury serwisowej, z odpowiednimi zabezpieczeniami i przez osobę posiadającą kwalifikacje.
Włącznik elektroniczny lub przycisk współpracujący z modułem może nie mieć prostego układu „zwiera–rozwiera” dostępnego na zaciskach. W takim przypadku sam pomiar ciągłości nie rozstrzyga sprawności układu. Trzeba sprawdzić schemat konkretnego modelu oraz złącza modułu.
Co jeszcze powoduje brak uruchomienia
Przed zakupem przełącznika wyklucz prostsze przyczyny, które mogą dawać ten sam objaw:
- Przewód zasilający i zwijacz – przewód może mieć przerwę przy wtyczce, wejściu do obudowy lub w miejscu współpracy ze zwijaczem. Widoczny brak uszkodzeń izolacji nie potwierdza ciągłości żył.
- Filtry i przepływ powietrza – silnie zabrudzony filtr może doprowadzić do przegrzewania i zadziałania zabezpieczenia termicznego. Po ostygnięciu urządzenie może czasowo wrócić do pracy.
- Silnik i szczotki węglowe – stopniowy spadek mocy, falowanie obrotów, iskrzenie lub odgłosy mechaniczne kierują diagnostykę w stronę napędu, a nie samego przycisku.
- Regulator obrotów lub moduł – w części odkurzaczy włącznik jest tylko wejściem sterującym, natomiast silnik przełącza triak albo inny element wykonawczy na płytce.
- Modele bezprzewodowe – brak reakcji może wynikać z akumulatora, BMS-u, ładowarki lub zabezpieczenia elektroniki. Nie należy zastępować fabrycznego sterowania przypadkowym przełącznikiem.
Nie mostkuj włącznika na stałe i nie uruchamiaj odkurzacza z pominięciem zabezpieczeń. Takie połączenie może pozbawić urządzenie regulacji, ochrony lub prawidłowego odłączania zasilania.
Gdzie znajduje się włącznik i jak uzyskać dostęp
W klasycznych odkurzaczach workowych włącznik znajduje się zwykle w górnej części obudowy, pod przyciskiem lub pokrywą komory worka. W zależności od serii Electrolux dostęp może wymagać zdjęcia górnej pokrywy, wyjęcia uchwytu worka, odkręcenia mocowania oraz zwolnienia zatrzasków obudowy.
W innych konstrukcjach przełącznik może być:

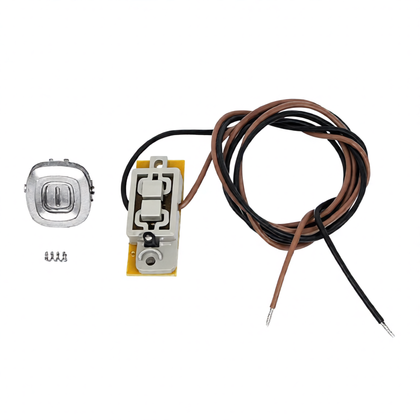

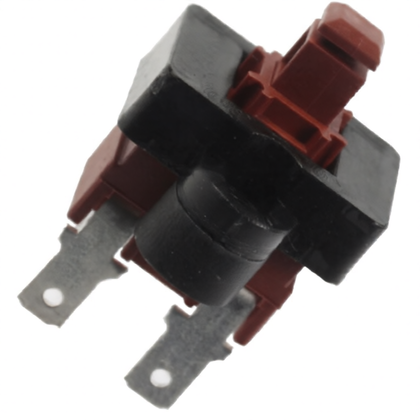

- zamocowany jako osobna kostka lub mikroprzełącznik;
- połączony z przyciskiem albo dźwignią mechaniczną;

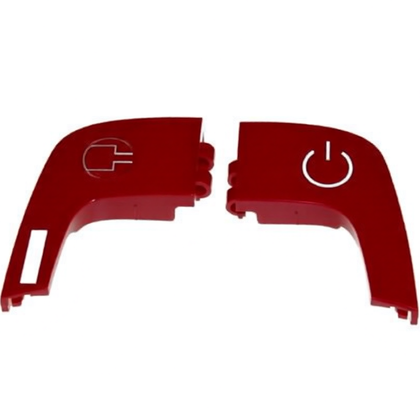

- częścią zespołu przełącznika nożnego;

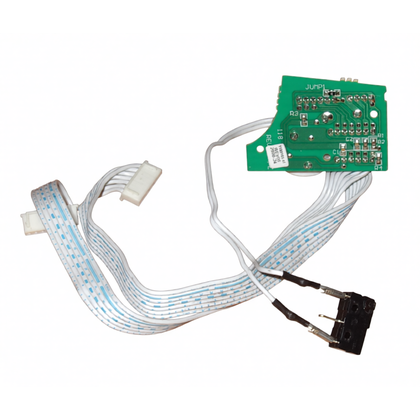

- umieszczony na płytce regulatora;
- zintegrowany z uchwytem lub sterowaniem rękojeści.
Nie używaj siły przy rozdzielaniu obudowy. Zatrzaski mogą znajdować się przy krawędziach, pod ramką przycisku albo pod elementem dekoracyjnym. Przed wypięciem przewodów oznacz ich położenie i sprawdź, czy złącze ma blokadę. Uszkodzenie przewodu, zacisku lub dźwigni może spowodować, że nowy włącznik nie będzie działał prawidłowo.
Wymiana włącznika
Wymiana mechanicznego przełącznika polega zwykle na odłączeniu przewodów, zwolnieniu mocowania, przełożeniu elementu do właściwego gniazda i ponownym podłączeniu przewodów. Kolejność dostępu oraz rodzaj mocowania zależą od rodziny urządzenia, dlatego nie należy przenosić instrukcji z jednego modelu Electrolux na inny.
Po montażu:
- sprawdź, czy przycisk porusza się bez zacięć i wraca do prawidłowego położenia;
- upewnij się, że przewody nie są przygniecione przez obudowę ani prowadzone przy ruchomych elementach;
- sprawdź stabilność konektorów i poprawne osadzenie złączy;
- zamontuj wszystkie osłony przed podłączeniem urządzenia;
- wykonaj próbę uruchomienia, wyłączenia i – jeżeli występuje – regulacji mocy;
- przerwij test, jeśli pojawia się zapach spalenizny, nietypowe iskrzenie, nagrzewanie lub samoczynne działanie.
Prace przy części sieciowej odkurzacza wymagają doświadczenia, właściwych narzędzi i zachowania zasad ochrony przed porażeniem. Pomiary pod napięciem oraz ingerencję w moduł sterujący powinien wykonywać wykwalifikowany serwisant.
Jak dobrać włącznik do odkurzacza Electrolux
Nie dobieraj części wyłącznie po zdjęciu, kolorze przycisku ani liczbie pinów. Podobny wygląd może oznaczać inne mocowanie, inną funkcję styków, inną obciążalność albo zastosowanie w odmiennym wariancie urządzenia.
Dla odkurzaczy Electrolux najważniejszym identyfikatorem jest pełny PNC / Prod.No. z tabliczki znamionowej. W wielu modelach tabliczka znajduje się na spodzie urządzenia. Przy doborze przygotuj również:
- pełne oznaczenie modelu;
- numer PNC / Prod.No. wraz z wszystkimi cyframi;
- numer części odczytany z wymontowanego włącznika, jeśli jest widoczny;
- zdjęcia przełącznika, mocowania, złącza i przycisku;
- informację, czy chodzi o odkurzacz workowy, pionowy, ręczny, bezprzewodowy czy centralny.
Sprawdź zgodność katalogową z konkretnym PNC oraz porównaj wykonanie: liczbę i układ zacisków, typ mocowania, kształt elementu uruchamiającego, obecność dźwigni lub przycisku oraz współpracę z modułem. Sam skrócony model może nie identyfikować wariantu technicznego urządzenia.
Jeżeli na liście części widnieje moduł, zestaw przełącznika, ramię, przycisk lub kompletny uchwyt, nie traktuj tych nazw jako zamiennych. Kup element odpowiadający faktycznie uszkodzonej części i potwierdzony dla Twojego PNC. Najbezpieczniejszym kolejnym krokiem jest odczytanie całej tabliczki znamionowej i porównanie jej z opisem konkretnego włącznika.
FAQ
Czy odkurzacz Electrolux, który nie reaguje na przycisk, ma uszkodzony włącznik?
Nie zawsze. Przyczyną może być także przewód, zwijacz, silnik, zabezpieczenie termiczne, regulator obrotów, moduł albo akumulator w modelu bezprzewodowym. Pomiar przełącznika wykonuj dopiero po odłączeniu go od pozostałych obwodów.
Czy można sprawdzić włącznik zwykłym multimetrem?
Tak, jeśli jest to klasyczny przełącznik z dostępnymi stykami. Sprawdź ciągłość w pozycji włączenia i rozłączenie w pozycji wyłączenia. Wynik nie potwierdza jednak zachowania styków pod obciążeniem ani sprawności elektroniki sterującej.
Czy pasuje każdy włącznik Electrolux z taką samą liczbą pinów?
Nie. Liczba pinów nie określa funkcji, obciążalności, sposobu mocowania ani zgodności z modułem. Dobieraj część po pełnym PNC / Prod.No., numerze części i wykonaniu mechaniczno-elektrycznym.
Gdzie znaleźć PNC odkurzacza Electrolux?
W odkurzaczach Electrolux tabliczka znamionowa jest często umieszczona na spodzie urządzenia. Odczytaj pełny numer przy oznaczeniu „Prod.No.” oraz model. Nie pomijaj końcowych cyfr.
Czy mogę zastąpić uszkodzony włącznik zwykłym przełącznikiem?
Nie rób tego bez potwierdzenia schematu, parametrów i sposobu pracy urządzenia. W odkurzaczu przełącznik może współpracować z regulatorem, zabezpieczeniem lub modułem, a prowizoryczne obejście może stworzyć zagrożenie i pozbawić sprzęt ochrony.
Co zrobić, gdy przycisk jest sprawny, ale odkurzacz nadal nie działa?
Sprawdź kolejno tor zasilania, przewód i zwijacz, połączenia, filtry, silnik oraz moduł sterujący, uwzględniając typ urządzenia. Jeżeli włącznik ma prawidłowe przejście, nie kupuj go ponownie bez potwierdzenia kolejnej przyczyny.
