Silniki, turbiny i agregaty ssące do okapu Elica
Silniki, turbiny i kompletne agregaty ssące do okapów Elica odpowiadają za wytworzenie przepływu powietrza. Buczenie, brak rozruchu, tarcie lub słaby ciąg nie zawsze oznaczają awarię silnika — przyczyną mogą być także filtry, kanał, wirnik, kondensator albo sterowanie. Część dobieraj według pełnego modelu, kodu 12NC i oznaczeń starego zespołu.
Silnik, turbina czy kompletny agregat ssący?

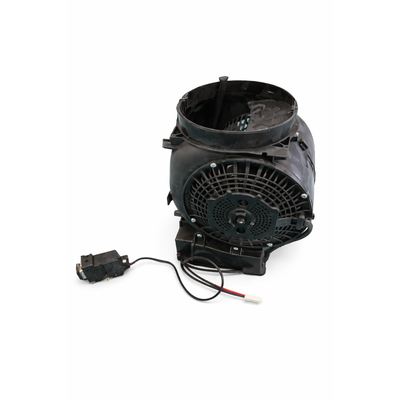

W okapie Elica napęd i część tłocząca mogą występować jako osobne elementy albo jako kompletna dmuchawa. Silnik wytwarza ruch obrotowy, turbina lub wirnik łopatkowy przetłacza powietrze, a agregat ssący może obejmować silnik, jedną lub dwie turbiny, obudowę ślimakową, mocowania i okablowanie. Przed zakupem trzeba ustalić, który element rzeczywiście jest uszkodzony i czy producent przewidział go jako osobną część.
Pęknięty albo odkształcony wirnik nie wymaga automatycznie wymiany sprawnego silnika, jeżeli turbina jest dostępna oddzielnie. Z kolei w niektórych wykonaniach rozebranie zespołu nie jest przewidziane i właściwą częścią serwisową pozostaje kompletna dmuchawa.
Co może oznaczać brak pracy wentylatora?
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Okap i oświetlenie nie reagują | brak zasilania, przewód, filtr przeciwzakłóceniowy, moduł sterujący | zasilanie gniazda i stan dostępnych połączeń | Jednoczesny brak wszystkich funkcji kieruje diagnostykę najpierw do zasilania, nie do silnika. |
| Oświetlenie działa, ale wentylator nie rusza | sterowanie, przewody silnika, kondensator, zablokowana turbina, uzwojenie silnika | swobodę obrotu turbiny, złącza, kondensator i ciągłość obwodów | Sprawne oświetlenie nie potwierdza, że napięcie jest podawane na silnik. |
| Silnik buczy i nie startuje | zablokowany wirnik, zużyte łożyskowanie, niesprawny kondensator pracy, uszkodzenie uzwojenia | obrót wirnika po odłączeniu zasilania oraz pojemność kondensatora | Lekki, swobodny obrót zmniejsza prawdopodobieństwo blokady, ale nie rozstrzyga między kondensatorem, silnikiem i sterowaniem. |
| Działa tylko jeden bieg albo najwyższa prędkość | przełącznik, regulator lub moduł, przerwa w przewodach albo odczepach silnika | zachowanie na każdym biegu i ciągłość połączeń według schematu danego modelu | Nie należy zamawiać silnika, dopóki nie zostanie wykluczone sterowanie prędkością. |
| Wentylator rusza po czasie lub wyłącza się po rozgrzaniu | opory mechaniczne, przeciążenie przepływu, zabezpieczenie termiczne, uszkodzenie silnika lub elektroniki | filtry, kanał, swobodę wirnika i temperaturę zespołu | Samoczynne wyłączenie może być skutkiem przegrzania, ale bez pomiarów nie wskazuje jednej konkretnej części. |
Jeżeli pojawia się zapach przegrzanej izolacji, dym, nadtopione złącze albo zadziałanie zabezpieczenia instalacji, okapu nie należy ponownie uruchamiać przed usunięciem przyczyny.
Słabe zasysanie nie musi oznaczać uszkodzenia silnika
Silnik może pracować prawidłowo, a przepływ nadal będzie mały. Przed jego wymianą warto sprawdzić:
- czy filtr przeciwtłuszczowy nie jest zalepiony tłuszczem lub zdeformowany;
- czy w pochłaniaczu filtr węglowy nie jest zużyty i czy został zamontowany we właściwym położeniu;
- czy turbina nie ma oblepionych, pękniętych lub brakujących łopatek;
- czy klapa zwrotna otwiera się bez zacinania;
- czy kanał wyciągowy nie jest zgnieciony, zatkany, nadmiernie zwężony albo wyposażony w wiele ostrych kolan;
- czy problem występuje również po krótkiej próbie z odłączonym kanałem, o ile konstrukcja i warunki pozwalają wykonać ją bezpiecznie.
Wyraźna poprawa po oczyszczeniu filtrów lub odłączeniu ograniczającego kanału wskazuje na problem z przepływem, a nie na konieczność wymiany napędu. Brak poprawy nadal nie jest samodzielnym dowodem uszkodzenia silnika — trzeba ocenić prędkość turbiny, sterowanie oraz stan mechaniczny zespołu.
Jak rozpoznać źródło hałasu?
Szum lub gwizd powietrza zmieniający się po zdjęciu filtra albo przy zmianie przebiegu kanału zwykle wiąże się z oporami przepływu. Grzechotanie może pochodzić od klapy zwrotnej, luźnej osłony lub ciała obcego. Rytmiczne stukanie i drgania sugerują niewyważony, zabrudzony, pęknięty albo źle osadzony wirnik. Pisk, tarcie lub chrobot dochodzący z korpusu silnika kieruje uwagę na łożyskowanie, oś lub ocieranie części wirujących.
Przy odłączonym zasilaniu zdejmij filtry i obejrzyj obie strony turbiny, jeśli są dostępne. Obracaj wirnik powoli, obserwując szczelinę między łopatkami a obudową. Powinien poruszać się bez punktowego blokowania i ocierania. Wyczuwalny luz osiowy lub promieniowy trzeba oceniać w odniesieniu do konstrukcji danego silnika — niewielkie przesunięcie osiowe nie w każdym wykonaniu oznacza awarię.
Jeśli hałas pojawił się bezpośrednio po demontażu lub czyszczeniu, sprawdź przede wszystkim osadzenie turbiny, przewodów, osłon i elementów tłumiących. Nie należy wyginać łopatek w celu prowizorycznego wyważenia, ponieważ może to zwiększyć drgania i doprowadzić do pęknięcia wirnika.
Sprawdzenie kondensatora i silnika miernikiem
W silnikach, które wykorzystują zewnętrzny kondensator pracy, spadek jego pojemności może powodować buczenie, trudny rozruch, mały moment obrotowy i przegrzewanie. Nie każdy napęd Elica ma jednak taki sam układ — w zespołach sterowanych elektronicznie diagnostyka może wymagać dokumentacji konkretnej wersji.
Pomiar pojemności kondensatora
- Odłącz okap od zasilania i potwierdź brak napięcia odpowiednim miernikiem.
- Rozładuj kondensator bezpieczną metodą zgodną z jego typem i procedurą serwisową. Nie zwieraj zacisków przypadkowym metalowym narzędziem.
- Oznacz przewody, a następnie odłącz co najmniej jedno wyprowadzenie kondensatora od układu, aby inne elementy nie zafałszowały wyniku.
- Ustaw miernik na pomiar pojemności i zmierz wartość między zaciskami.
- Porównaj wynik z pojemnością oraz tolerancją zapisaną na obudowie kondensatora.
Wynik wyraźnie poza dopuszczalną tolerancją uzasadnia wymianę kondensatora na element o tej samej pojemności, odpowiednim napięciu znamionowym, przeznaczeniu do ciągłej pracy z silnikiem i zgodnym sposobie podłączenia. Prawidłowa pojemność nie wyklucza usterki pojawiającej się dopiero pod napięciem lub po rozgrzaniu.
Kontrola uzwojeń
Po odłączeniu przewodów silnika można sprawdzić ciągłość odpowiednich uzwojeń zgodnie ze schematem konkretnego zespołu. Przerwa tam, gdzie powinno istnieć połączenie, może wskazywać na przepalone uzwojenie, przewód lub zabezpieczenie termiczne. Nie należy jednak porównywać wyniku z jedną „uniwersalną” rezystancją: zależy ona od budowy, mocy, liczby biegów, temperatury i sposobu wyprowadzenia przewodów.
Zwykły pomiar omomierzem nie wykrywa pewnie zwarć międzyzwojowych ani pogorszenia izolacji ujawniającego się pod obciążeniem. Ocena izolacji uzwojeń względem metalowego korpusu wymaga właściwego miernika rezystancji izolacji i znajomości procedury dla badanego napędu.
Pomiar napięcia na pracującym okapie wykonuje się przy odsłoniętych obwodach sieciowych. Czynność jest przeznaczona wyłącznie dla wykwalifikowanego technika, który ma odpowiednie uprawnienia, narzędzia i środki ochronne. Obecność napięcia na złączu silnika przy braku rozruchu jest istotną wskazówką, ale nie zastępuje kontroli kondensatora, uzwojeń i blokady mechanicznej.
Dostęp i wymiana zespołu ssącego
W wielu okapach Elica dostęp rozpoczyna się od zdjęcia metalowych filtrów przeciwtłuszczowych. Za nimi może znajdować się osłona turbiny, filtr węglowy, komora silnika albo tabliczka znamionowa. W modelach kominowych, teleskopowych, wyspowych, blatowych i z silnikiem zewnętrznym kolejność demontażu może być zupełnie inna, dlatego przed rozebraniem obudowy należy sprawdzić instrukcję właściwą dla pełnego oznaczenia urządzenia.
Typowa kolejność prac obejmuje:
- Odłączenie zasilania w sposób uniemożliwiający przypadkowe włączenie.
- Zdjęcie filtrów oraz elementów zasłaniających komorę wentylatora.
- Wykonanie zdjęć przewodów, złączy, mocowań i ułożenia przewodów przed ich odłączeniem.
- Podparcie cięższego agregatu przed odkręceniem ostatnich mocowań.
- Ostrożne wyjęcie zespołu bez wyginania turbiny i uszkadzania ostrych krawędzi obudowy.
- Przeniesienie tylko tych uszczelek, wsporników lub elementów tłumiących, które należą do danego wariantu części.
- Sprawdzenie ręką swobody wirnika po montażu, przed założeniem filtrów.
Nie wolno testować silnika z odsłoniętą turbiną w miejscu, w którym można dotknąć obracających się łopatek. Po złożeniu wykonuje się krótką próbę kolejnych biegów, obserwując rozruch, drgania, zapach, dźwięk i przepływ. Jeśli zespół szybko się nagrzewa, nie osiąga obrotów lub wyzwala zabezpieczenie, próbę należy przerwać.
Jak dobrać silnik lub turbinę do okapu Elica?
Podobny wygląd obudowy, taka sama moc znamionowa albo pasujące złącze nie potwierdzają zgodności. Różnice mogą dotyczyć:
- średnicy, szerokości i kierunku pracy turbiny;
- liczby wirników oraz położenia wlotu i wylotu;
- kierunku obrotów silnika;
- rozstawu i konstrukcji mocowań;
- liczby przewodów, odczepów prędkości i konfiguracji złącza;
- kondensatora wymaganego przez silnik;
- napięcia, mocy i sposobu regulacji obrotów;
- kompletności części — sam silnik, wirnik lub cały agregat;
- wersji okapu i zgodności katalogowej numeru części.
Na tabliczce znamionowej okapu Elica należy odczytać pełny model i 12-cyfrowy kod 12NC. Etykieta znajduje się zwykle wewnątrz urządzenia i często staje się widoczna po wyjęciu aluminiowego filtra przeciwtłuszczowego. Warto również zachować wyraźne zdjęcie etykiety starego silnika oraz jego numeru części.
Jeżeli oznaczenia starego napędu różnią się od numeru katalogowego Elica, nie należy dobierać zamiennika wyłącznie według kodu producenta silnika. Ten sam korpus może występować z innym wałem, kierunkiem obrotów, uzwojeniem lub turbiną. Następnym krokiem przed zakupem powinno być porównanie pełnego modelu, 12NC, numeru starej części i potwierdzonej listy kompatybilności.
Powiązane elementy zasilania i rozruchu można znaleźć w kategorii wiązek, przewodów i kondensatorów do okapu Elica oraz w kategorii kondensatorów do okapu Elica. Jeżeli silnik nie otrzymuje właściwego sterowania, dalsza diagnostyka może dotyczyć modułów elektronicznych do okapu Elica.
FAQ – silniki i turbiny do okapów Elica
Czy buczenie oznacza, że silnik okapu Elica jest spalony?
Nie. Buczenie bez rozruchu może powodować zablokowana turbina, opory łożyskowania, niesprawny kondensator albo uszkodzenie uzwojenia. Najpierw sprawdza się swobodę wirnika i kondensator, a następnie obwód silnika oraz sterowanie.
Dlaczego okap pracuje, ale słabo zasysa?
Przyczyną mogą być zabrudzone filtry, niedrożny lub zwężony kanał, zablokowana klapa zwrotna, oblepiona turbina albo nieprawidłowy bieg silnika. Wymiana napędu ma sens dopiero po wykluczeniu ograniczeń przepływu.
Czy można wymienić sam wirnik zamiast całego silnika?
Tak, jeśli turbina jest dostępna jako osobna część i nie uszkodziła osi, mocowania ani silnika. W niektórych wersjach Elica katalog przewiduje jednak wyłącznie kompletny agregat ssący.
Czy sprawdzenie ciągłości uzwojenia potwierdza sprawność silnika?
Nie. Wykrywa przede wszystkim przerwę w badanym obwodzie. Nie potwierdza prawidłowego momentu, izolacji, pracy pod obciążeniem ani braku zwarć międzyzwojowych.
Czy silnik o takiej samej mocy będzie pasował do okapu Elica?
Nie musi. O zgodności decydują również turbina, kierunek obrotów, wał, mocowanie, przewody, sterowanie i numer katalogowy. Podstawą doboru są pełny model, 12NC i oznaczenia starego zespołu.
Gdzie znaleźć kod 12NC okapu Elica?
Na tabliczce znamionowej wewnątrz okapu, zwykle dostępnej po wyjęciu aluminiowych filtrów przeciwtłuszczowych. W części modeli dane są także powtórzone w dokumentacji urządzenia.
