Moduły elektroniczne, wyświetlacze i płytki sterujące do okapu Elica
Moduły elektroniczne do okapów Elica odpowiadają za obsługę panelu, oświetlenia, silnika i funkcji automatycznych. Brak reakcji przycisków, samoczynne uruchamianie lub niedziałający wyświetlacz nie zawsze oznaczają jednak awarię płytki. Przed zakupem sprawdź zasilanie, przewody i element wykonawczy, a część dobierz według pełnego modelu, numeru 12NC oraz oznaczeń starego modułu.
Za co odpowiada elektronika w okapie Elica?

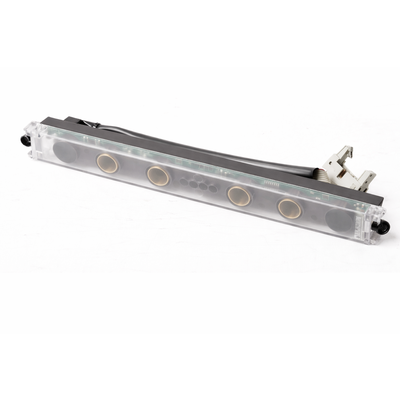

W zależności od konstrukcji okap może mieć jedną płytę elektroniczną albo kilka współpracujących zespołów. Główny moduł zasila obwody niskonapięciowe i steruje silnikiem, oświetleniem, przekaźnikami lub innymi elementami wykonawczymi. Osobna płytka panelu odbiera sygnały z przycisków mechanicznych albo pól dotykowych, a moduł wyświetlacza pokazuje wybraną prędkość, stan filtrów i aktywne funkcje.
W bardziej rozbudowanych modelach elektronika może także obsługiwać timer, regulację jasności, czujnik jakości powietrza, komunikację z płytą grzewczą, pilot lub aplikację. Z tego powodu świecenie albo miganie kontrolek nie musi oznaczać uszkodzenia. Może sygnalizować kalibrację czujnika, aktywny tryb automatyczny, alarm filtra lub stan łączności opisany w instrukcji konkretnego okapu.
Objawy awarii modułu i inne możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem modułu |
| Okap jest całkowicie martwy | brak zasilania, uszkodzony przewód, złącze, bezpiecznik lub obwód zasilacza na płytce | sprawność gniazda, przewód zasilający, kostkę przyłączeniową, złącza i oględziny sekcji zasilania |
| Panel świeci, ale nie reaguje | blokada albo tryb czyszczenia, kalibracja, zabrudzenie lub wilgoć przy sensorach, odsunięty panel od szyby, uszkodzona taśma, płytka panelu lub płyta główna | instrukcję obsługi, ułożenie panelu, taśmę i wtyczki oraz obecność zasilania panelu właściwego dla danego modelu |
| Działa światło, ale nie uruchamia się wentylator | uszkodzenie silnika, kondensatora silnika, przewodów, przekaźnika albo toru sterowania | czy silnik buczy, czy wirnik obraca się bez oporu, czy złącza nie są przegrzane oraz czy polecenie z panelu dociera do modułu |
| Silnik działa tylko na części biegów | uszkodzony przycisk, tor sterowania danego biegu, przekaźnik, triak, wiązka albo uzwojenie silnika | które funkcje i biegi działają, stan przełączników, ciągłość przewodów i układ silnika przewidziany w dokumentacji |
| Nie działa tylko oświetlenie | źródło światła, moduł LED, zasilacz oświetlenia, oprawka, przewód lub wyjście modułu | samo źródło światła i jego zasilacz przed podejrzeniem głównej płytki |
| Okap sam się uruchamia lub zmienia bieg | aktywny czujnik lub komunikacja z płytą, pilot, wilgoć na panelu, luźne złącze, uszkodzenie sensora albo elektroniki | warunki wystąpienia objawu, funkcje automatyczne, pilot, czystość panelu, czujniki i połączenia |
| Wyświetlacz jest pusty, ale okap pracuje | brak zasilania wyświetlacza, uszkodzona taśma, płytka wyświetlacza lub jej połączenie z modułem głównym | wtyczki, taśmę, ślady korozji oraz zasilanie i sygnały zgodnie ze schematem danego wykonania |
Objaw występujący tylko w jednej funkcji zwykle zawęża obszar poszukiwań. Jeżeli równocześnie nie działają silnik, światło i panel, diagnostykę należy zacząć od wspólnego zasilania, a nie od wymiany trzech podzespołów. Jeżeli panel przyjmuje polecenia i zmienia wskazania, lecz nie działa tylko wentylator, trzeba najpierw skontrolować jego obwód oraz silnik i turbinę okapu Elica.
Jak sprawdzić moduł sterujący?
Kontrola bez pomiarów pod napięciem
Przed otwarciem obudowy odłącz okap od sieci i upewnij się, że nie może zostać przypadkowo włączony. Wyjmij metalowe filtry przeciwtłuszczowe, aby obejrzeć wnętrze. W zależności od modelu główny moduł może znajdować się w osłoniętej komorze w korpusie, w pobliżu zespołu silnika lub w górnej części okapu. Płytka przycisków albo sensorów jest zwykle zamontowana bezpośrednio za panelem obsługi.
W pierwszej kolejności sprawdź:
- czy wtyczki są całkowicie wsunięte i zabezpieczone zatrzaskami;
- czy taśma panelu nie jest pęknięta, zagięta lub wysunięta ze złącza;
- czy na płytce nie ma okopceń, przepalonych ścieżek, pękniętych elementów lub wybrzuszonych kondensatorów;
- czy złącza nie są zaśniedziałe, zatłuszczone albo przegrzane;
- czy do panelu nie dostała się woda lub środek czyszczący;
- czy płytka dotykowa przylega do szyby w sposób przewidziany przez konstrukcję.
Brak widocznych uszkodzeń nie potwierdza sprawności modułu. Niesprawny może być zasilacz, element półprzewodnikowy, przekaźnik, mikrokontroler albo połączenie niewidoczne bez pomiarów. Z kolei osmalenie przy złączu nie wyjaśnia samo w sobie przyczyny — przed założeniem nowej płytki trzeba wykluczyć zwarcie lub przeciążenie w podłączonym odbiorniku.
Pomiary przy odłączonym zasilaniu
Po wypięciu badanego przewodu można skontrolować jego ciągłość między końcami oraz sprawdzić, czy nie ma zwarcia do metalowej obudowy. Pomiar należy wykonywać na odłączonej wiązce, ponieważ połączenia przez moduł lub inne podzespoły mogą zafałszować wynik.
Bezpiecznik na płytce, jeżeli występuje i jest rozpoznany na podstawie dokumentacji lub oznaczeń, można sprawdzić omomierzem po odłączeniu urządzenia. Przerwa wskazuje na jego przepalenie, ale nie określa przyczyny. Nie należy zastępować go drutem ani elementem o większym prądzie znamionowym. Przed uruchomieniem trzeba ustalić, czy zwarcia nie powoduje zasilacz, silnik, moduł LED albo uszkodzona wiązka.
Nie istnieje jedna prawidłowa rezystancja ani uniwersalny układ pinów dla wszystkich modułów Elica. Płytki różnią się sposobem zasilania panelu, liczbą wyjść, typem silnika i obsługiwanymi funkcjami. Wynik należy odnosić do schematu, instrukcji serwisowej lub sprawnego egzemplarza o tym samym oznaczeniu.
Kontrola zasilacza i wyjść modułu
Pomiar napięć na pracującym module pozwala ustalić, czy do płyty dochodzi zasilanie oraz czy jej zasilacz wytwarza napięcia potrzebne panelowi i logice sterującej. Samo prawidłowe napięcie bez obciążenia nie potwierdza jednak sprawności — zasilacz może tracić stabilność dopiero po podłączeniu panelu, przekaźnika lub oświetlenia.
Jeżeli panel działa, lecz moduł nie załącza jednego odbiornika, serwisant może porównać zachowanie odpowiednich wyjść po wydaniu polecenia. Trzeba jednocześnie sprawdzić odbiornik i przewody. Nowa płyta może ponownie ulec uszkodzeniu, jeśli przyczyną jest zwarcie w lampie, module LED, silniku lub wiązce.
Pomiary na zasilonym okapie obejmują obwody napięcia sieciowego. Wymagają kwalifikacji, doświadczenia, odpowiednich przyrządów i bezpiecznego stanowiska. Nie są przeznaczone dla osoby bez przygotowania. Nie wolno symulować panelu przypadkowym zwieraniem pinów ani omijać zabezpieczeń.
Reset, alarm filtra czy rzeczywista usterka?
Krótkie odłączenie okapu od zasilania może usunąć zawieszenie sterownika. Jeżeli po ponownym podłączeniu urządzenie działa prawidłowo, nie jest to jeszcze dowód trwałej naprawy. Powracający problem wymaga kontroli zasilacza, połączeń, panelu oraz warunków występowania usterki.
W niektórych okapach Elica ponowne podłączenie uruchamia kalibrację czujnika. Przez kilka minut część przycisków może migać, a obsługa wentylatora może być ograniczona. Inne sekwencje kontrolek sygnalizują potrzebę czyszczenia filtra przeciwtłuszczowego lub wymiany bądź regeneracji filtra węglowego. Znaczenie sygnału i procedurę kasowania należy sprawdzić w instrukcji dokładnie tego modelu — nie należy stosować przypadkowej kombinacji przycisków znalezionej dla innego okapu.
Samoczynne uruchomienie także może być prawidłowe, jeśli działa tryb automatyczny, czujnik oparów lub połączenie z kompatybilną płytą grzewczą. Podejrzenie elektroniki jest zasadne dopiero wtedy, gdy zachowanie występuje poza warunkami przewidzianymi dla tych funkcji albo towarzyszą mu błędne reakcje panelu.
Dostęp i wymiana płytki
Dokładna kolejność demontażu zależy od rodzaju okapu. W modelach kominowych moduł główny może być dostępny od wnętrza po zdjęciu filtrów lub po odsłonięciu górnej części korpusu. W okapach do zabudowy konieczne może być częściowe wysunięcie urządzenia z szafki. Płytkę panelu sterowania demontuje się od strony wewnętrznej po uzyskaniu dostępu do mocowań frontu — podważanie sensorów od zewnątrz może uszkodzić szybę, ramkę lub taśmę.
Przed wypięciem przewodów wykonaj zdjęcia ich ułożenia i oznacz złącza, jeżeli nie są jednoznaczne. Wtyczki wyjmuj za korpus, nie za przewody. Niektóre złącza mają blokady, które trzeba zwolnić przed wysunięciem. Nową płytkę chwytaj za krawędzie i chroń przed wyładowaniami elektrostatycznymi.
Przed zamknięciem obudowy sprawdź, czy:
- żadna wiązka nie dotyka wirnika ani gorących elementów;
- wszystkie przewody ochronne i osłony wróciły na miejsce;
- panel jest prawidłowo ustawiony względem przycisków lub szyby;
- moduł jest osadzony w uchwytach i nie może przemieszczać się od drgań;
- filtry oraz pozostałe elementy obudowy są poprawnie zamontowane.
Po naprawie sprawdź kolejno panel, wszystkie biegi, oświetlenie, timer i funkcje automatyczne dostępne w danym modelu. Jeśli wymieniony moduł nie uruchamia się, nie zakładaj od razu, że nowa część jest wadliwa. Ponownie skontroluj oznaczenia, wariant płytki, złącza i elementy współpracujące.
Czy moduł można naprawić zamiast wymieniać?
Naprawa płytki bywa możliwa, gdy uszkodzenie obejmuje rozpoznawalny element zasilacza, kondensator, przekaźnik, złącze lub przerwaną ścieżkę. Ma sens tylko po ustaleniu przyczyny i sprawdzeniu pozostałych obwodów. Wymiana widocznie uszkodzonego elementu bez pomiarów może nie pomóc, jeżeli awarii uległ również sterownik albo element wykonawczy.
Naprawa staje się trudniejsza przy uszkodzeniu mikrokontrolera, braku oprogramowania, rozległym zwęgleniu laminatu lub korozji obejmującej wiele ścieżek. Płytki z częścią sieciową powinny być po naprawie sprawdzone pod kątem bezpiecznej izolacji i prawidłowej pracy pod obciążeniem. Taką regenerację należy powierzyć elektronikowi, który potrafi ocenić nie tylko uruchomienie modułu, ale też bezpieczeństwo dalszej eksploatacji.
Jak dobrać moduł elektroniczny do okapu Elica?
Wygląd płytki i identyczna liczba złączy nie wystarczają. Podobne moduły mogą różnić się rozmieszczeniem wyjść, typem obsługiwanego silnika, panelem, oprogramowaniem lub funkcjami automatycznymi.
Do identyfikacji przygotuj:
- pełny model okapu z tabliczki znamionowej;
- 12-cyfrowy numer 12NC rozpoczynający się od 208;
- zdjęcie całej tabliczki znamionowej;
- pełne numery ze starego modułu, jego etykiet i samej płytki PCB;
- zdjęcia obu stron modułu oraz wszystkich złączy;
- informację, czy potrzebna jest płyta główna, panel przycisków, płytka dotykowa czy wyświetlacz.
Tabliczka okapu Elica znajduje się zwykle wewnątrz korpusu i można ją zobaczyć po wyjęciu aluminiowego filtra przeciwtłuszczowego. Nie zamawiaj części wyłącznie według nazwy handlowej urządzenia lub oznaczenia nadrukowanego na jednym układzie elektronicznym. Najbezpieczniejszym następnym krokiem jest porównanie modelu i numeru 12NC z katalogowym zastosowaniem części oraz przesłanie zdjęcia tabliczki i etykiety starego modułu do weryfikacji.
Jak ograniczyć ryzyko kolejnej awarii?
Regularnie czyść filtry przeciwtłuszczowe okapu Elica, aby tłuszcz nie gromadził się wewnątrz urządzenia. Panel przecieraj lekko wilgotną ściereczką, bez rozpylania preparatu bezpośrednio na przyciski i szczeliny. Przed myciem panelu użyj przewidzianej w instrukcji blokady lub wyłącz urządzenie zgodnie z zaleceniami producenta.
Jeżeli w okapie uszkodziło się wyłącznie światło, przed zakupem głównej płyty sprawdź lampę, moduł LED i oświetlenie do okapu Elica. Luźne, przegrzane lub skorodowane przewody należy natomiast porównać z odpowiednimi wiązkami i częściami elektrycznymi okapu Elica.
FAQ – moduły elektroniczne do okapów Elica
Czy brak reakcji panelu oznacza uszkodzenie modułu głównego?
Nie. Przyczyną może być blokada obsługi, kalibracja, wilgoć, odsunięcie płytki dotykowej od szyby, uszkodzona taśma albo brak zasilania panelu. Moduł główny podejrzewa się po sprawdzeniu tych elementów i jego obwodu zasilającego.
Dlaczego okap Elica sam się włącza?
W modelu z czujnikiem oparów, trybem automatycznym lub komunikacją z płytą może to być normalne działanie. Jeśli uruchamianie występuje przy chłodnej płycie i wyłączonych funkcjach automatycznych, sprawdzenia wymagają panel, czujnik, pilot, przewody i elektronika.
Czy przepalony bezpiecznik wystarczy wymienić?
Nie należy robić tego bez ustalenia przyczyny. Bezpiecznik może przepalić się wskutek zwarcia w zasilaczu, silniku, oświetleniu albo wiązce. Założenie nowego elementu bez kontroli obwodu może doprowadzić do ponownego uszkodzenia.
Czy można sprawdzić moduł miernikiem?
Przy odłączonym zasilaniu można sprawdzić bezpiecznik, ciągłość przewodów i niektóre elementy. Pełniejsza diagnoza wymaga pomiarów zasilacza oraz wyjść podczas pracy, ale są to czynności przy napięciu sieciowym przeznaczone dla wykwalifikowanego technika.
Czy po wymianie modułu potrzebne jest programowanie?
Zależy to od numeru i wykonania części. Nie każdy moduł wymaga konfiguracji, ale podobne płytki mogą mieć inne oprogramowanie lub obsługiwać inny panel i silnik. Trzeba potwierdzić katalogowe zastosowanie kompletnej części, a nie tylko zgodność złączy.
Gdzie znaleźć numer potrzebny do doboru części Elica?
Tabliczka znamionowa znajduje się zwykle wewnątrz okapu, za aluminiowym filtrem przeciwtłuszczowym. Odczytaj pełny model oraz 12-cyfrowy numer 12NC zaczynający się od 208 i porównaj je z oznaczeniami na starym module.
