Wiązki, przewody i kondensatory do okapu Elica
Wiązki, przewody i kondensatory do okapów Elica odpowiadają za zasilanie, połączenia między podzespołami oraz prawidłowy rozruch i pracę wybranych silników. Gdy wentylator buczy, nie startuje albo działa przerywanie, przed zakupem części warto wykluczyć zablokowaną turbinę, uszkodzony przełącznik i luźne złącze. Właściwy wariant dobiera się według modelu, kodu 12NC i oznaczeń starego elementu.
Wiązka, przewód czy kondensator – co może odpowiadać za usterkę?

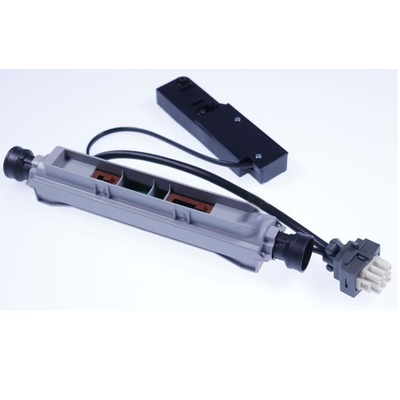

W okapie Elica przewody zasilające i wiązki łączą panel sterowania, moduł, oświetlenie oraz silnik. Kondensator może natomiast współpracować z jednofazowym silnikiem wentylatora, pełnić funkcję przeciwzakłóceniową albo znajdować się na płytce elektronicznej. Elementy te nie są wzajemnie zamienne, nawet jeśli wszystkie potocznie zalicza się do „elektryki okapu”.
Przed diagnozą trzeba ustalić, z jakim kondensatorem mamy do czynienia:
- kondensator pracy silnika jest częścią obwodu uzwojenia pomocniczego i wpływa na moment rozruchowy oraz pracę silnika;
- filtr lub kondensator przeciwzakłóceniowy ogranicza zakłócenia przenoszone do sieci i ma inną konstrukcję oraz wymagania bezpieczeństwa;
- kondensator na module elektronicznym należy diagnozować jako element całego układu zasilania lub sterowania, a nie jako zamiennik kondensatora silnikowego.
Nie należy rozpoznawać rodzaju elementu wyłącznie po kształcie obudowy. Znaczenie mają oznaczenia, schemat nadrukowany na części, liczba przewodów oraz zgodność katalogowa z konkretnym okapem.
Objawy i kolejność sprawdzania
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap nie reaguje, nie działa również światło | brak zasilania, uszkodzony przewód sieciowy, zacisk, wiązka, przełącznik lub moduł | zasilanie instalacji, wtyczkę, przewód, ślady przegrzania oraz ciągłość odłączonych przewodów | przerwa w przewodzie wskazuje miejsce naprawy, ale prawidłowa ciągłość nie potwierdza sprawności sterownika |
| Światło działa, ale wentylator jest całkowicie cichy | przerwana gałąź wiązki silnika, uszkodzony przełącznik, moduł, uzwojenie lub złącze | swobodę turbiny przy wyłączonym zasilaniu, połączenia silnika i kondensatora, ciągłość wiązki | sprawna wiązka kieruje diagnostykę w stronę sterowania, kondensatora i silnika |
| Silnik buczy, lecz nie rusza albo rozpędza się z opóźnieniem | zablokowana turbina, opory łożysk, osłabiony kondensator pracy lub usterka uzwojenia | ręczny obrót turbiny wyłącznie po odłączeniu zasilania, stan kondensatora i pomiar pojemności | swobodna turbina i zaniżona pojemność zwiększają podejrzenie kondensatora; prawidłowa pojemność nie wyklucza usterki silnika |
| Wentylator zatrzymuje się po poruszeniu okapem lub panelem | pęknięty przewód, luźny konektor, słaby zacisk albo uszkodzona ścieżka | oględziny złączy i test ciągłości podczas delikatnego poruszania odłączoną wiązką | skokowy wynik lub chwilowe „OL” może ujawnić przerwę ukrytą pod izolacją albo przy zacisku |
| Działają tylko wybrane biegi | przełącznik biegów, osobna żyła wiązki, wyjście modułu albo uzwojenie silnika | ciągłość poszczególnych torów i stan konektorów; pomiary napięcia tylko według schematu modelu | awaria jednego biegu nie jest sama w sobie dowodem uszkodzenia kondensatora |
| Czuć spaleniznę, widać stopione złącze lub wyłącza się zabezpieczenie | zwarcie, uszkodzona izolacja, przegrzany styk, kondensator albo odbiornik pobierający nadmierny prąd | natychmiast odłączyć urządzenie; sprawdzić ślady łuku, nadpalenia i przyczynę przegrzania | sama wymiana stopionego konektora bez usunięcia przyczyny może doprowadzić do ponownej awarii |
Zabrudzona lub mechanicznie zablokowana turbina może dawać objawy podobne do usterki kondensatora. Przy odłączonym zasilaniu wirnik powinien dać się obracać bez ocierania o obudowę i bez wyraźnego zacinania. Nie wolno rozpędzać go ręką przy podłączonym okapie – odsłonięta turbina oraz instalacja sieciowa stwarzają zagrożenie urazem i porażeniem.
Jeżeli wirnik obraca się prawidłowo, kolejnym krokiem jest kontrola kondensatora, złączy i przewodów. Gdy te elementy są sprawne, przyczyny należy szukać w przełączniku lub mikrostyku, module sterującym albo silniku okapu.
Jak sprawdzić wiązkę i przewody okapu?
Kontrolę wykonuje się przy całkowicie odłączonym zasilaniu. W okapie podłączonym na stałe trzeba odłączyć właściwy obwód i potwierdzić odpowiednim miernikiem brak napięcia. Zdjęcie samego filtra nie zabezpiecza przed przypadkowym dotknięciem elementów instalacji sieciowej.
Oględziny przewodów i złączy
Po uzyskaniu dostępu należy szukać:
- przebarwionej, stopionej lub stwardniałej izolacji;
- przewodu przeciętego krawędzią blachy albo przygniecionego osłoną;
- konektora, który wysunął się z obudowy złącza;
- luźnego zacisku, śladów iskrzenia i przegrzanej kostki;
- tłuszczu lub wilgoci na złączach i płytkach;
- wiązki ocierającej o turbinę albo prowadzonej zbyt blisko źródła ciepła.
Nadpalony styk nie zawsze oznacza zwarcie w samym przewodzie. Przyczyną może być słaby zacisk zwiększający rezystancję połączenia, ale również przeciążony silnik lub inny odbiornik. Dlatego przed założeniem nowej wiązki trzeba sprawdzić element zasilany przez uszkodzone złącze.
Pomiar ciągłości
Aby zbadać konkretną żyłę, należy odłączyć ją na obu końcach, ustawić miernik na test ciągłości lub niski zakres rezystancji i przyłożyć sondy do odpowiadających sobie styków. Wynik bliski rezystancji samych przewodów pomiarowych wskazuje na zachowaną ciągłość. Wskazanie „OL” lub bardzo wysoka rezystancja oznacza przerwę albo brak kontaktu sondy ze stykiem.
Podczas pomiaru można delikatnie poruszać badaną wiązką, szczególnie przy konektorach i miejscach zagięcia. Zmienny wynik wskazuje na połączenie okresowe. Test ciągłości nie ocenia jednak odporności izolacji na napięcie robocze i nie potwierdza, że przewód jest bezpieczny pod obciążeniem.
Nie należy zakładać funkcji żyły na podstawie jej koloru. W różnych wykonaniach kolory mogą się zmieniać, a wcześniejsza naprawa mogła dodatkowo zmienić układ przewodów. Połączenia identyfikuje się według schematu właściwego dla modelu, oznaczeń złączy i pomiarów.
Jak zmierzyć kondensator silnika?
Kondensator może zachować ładunek po odłączeniu okapu. Przed dotknięciem zacisków trzeba potwierdzić brak napięcia i bezpiecznie rozładować element przez odpowiednio dobrany rezystor. Nie należy zwierać wyprowadzeń śrubokrętem, ponieważ powoduje to gwałtowne wyładowanie, iskrzenie i może uszkodzić zaciski.
Pomiar pojemności przebiega następująco:
- Zanotuj rozmieszczenie przewodów i wykonaj zdjęcie połączeń.
- Odłącz kondensator od obwodu – pomiar w układzie może zostać zafałszowany przez inne elementy.
- Ustaw multimetr na pomiar pojemności i podłącz sondy do zacisków.
- Porównaj wynik z wartością w µF oraz tolerancją podaną na obudowie konkretnego kondensatora.
- Jeśli miernik pokazuje „OL”, upewnij się, że jego zakres obejmuje badaną pojemność. Taki wynik może oznaczać zarówno przekroczenie zakresu, jak i uszkodzenie elementu.
Pojemność wyraźnie niższa od wartości dopuszczonej na etykiecie jest podstawą do wymiany. Wybrzuszenie, pęknięcie, wyciek lub nadpalenie również dyskwalifikują część. Brak widocznych zmian nie potwierdza jednak sprawności, a prawidłowa pojemność zmierzona małym napięciem multimetru nie wykrywa każdej usterki izolacji ani zachowania kondensatora w warunkach pracy.
Nie istnieje jedna prawidłowa wartość pojemności dla wszystkich okapów Elica. Stosowane są różne warianty, dlatego kondensator wybiera się według danych starej części i katalogu urządzenia, a nie metodą prób. Odpowiednie elementy są wydzielone również w kategorii kondensatorów i filtrów przeciwzakłóceniowych do okapów Elica.
Dostęp do instalacji elektrycznej i wymiana
W wielu okapach Elica pierwszym krokiem jest wyjęcie metalowych filtrów przeciwtłuszczowych. Za nimi może znajdować się kondensator silnika, zespół wentylatora, puszka przyłączeniowa albo osłona instalacji. W okapach teleskopowych, wyspowych i z dekoracyjnym panelem kolejność demontażu jest inna, dlatego osłony należy zdejmować zgodnie z instrukcją konkretnego modelu.
Przed rozłączeniem instalacji warto:
- zrobić czytelne zdjęcia całej trasy wiązki i każdego złącza;
- oznaczyć wtyki, które mają podobny kształt;
- zwalniać zatrzaski złączy zamiast ciągnąć za przewody;
- zapisać położenie opasek, uchwytów, przepustów i odgiętek;
- sprawdzić, czy problem nie dotyczy jedynie wysuniętego styku we wtyczce.
Nową wiązkę prowadzi się tą samą trasą, z dala od turbiny, ostrych krawędzi i nagrzewających się części oświetlenia. Trzeba odtworzyć mocowania oraz zabezpieczenie przewodu przed wyrwaniem. Przewód ochronny musi wrócić do przewidzianego punktu obudowy.
Naprawa pojedynczego konektora jest dopuszczalna tylko wtedy, gdy nie uszkodziły się pozostałe żyły i izolacja. Wymaga właściwego zacisku, terminala o odpowiedniej konstrukcji oraz profesjonalnej zaciskarki. Skręcanie przewodów, lutowanie w miejscu narażonym na drgania bez właściwego odciążenia albo owinięcie połączenia samą taśmą nie stanowi bezpiecznej naprawy wiązki sieciowej.
Po wymianie należy przed włączeniem sprawdzić, czy żaden przewód nie dostał się pod osłonę, wszystkie wtyki są zablokowane, a filtry i elementy ochronne zostały zamontowane. Dopiero wtedy można przeprowadzić próbę wszystkich biegów i oświetlenia.
Pomiary napięcia, prądu, izolacji oraz diagnostyka otwartego okapu pod zasilaniem są przeznaczone wyłącznie dla wykwalifikowanego technika. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, zabezpieczeń i narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak dobrać część do okapu Elica?
Podstawą doboru jest tabliczka znamionowa. W okapach Elica znajduje się na niej model oraz 12-cyfrowy kod 12NC rozpoczynający się od 208. Etykieta jest zwykle dostępna po wyjęciu aluminiowego filtra przeciwtłuszczowego, choć w części modeli jej kopia znajduje się także w dokumentacji urządzenia.
Przy wyborze kondensatora porównaj:
- kod części i funkcję kondensatora;
- pojemność w µF, tolerancję i napięcie znamionowe;
- rodzaj pracy oraz oznaczenia bezpieczeństwa;
- liczbę i typ wyprowadzeń;
- wymiary obudowy i sposób mocowania.
Przy wyborze wiązki lub przewodu sprawdź kod części, liczbę odgałęzień, układ i kluczowanie wtyków, liczbę styków, długość przewodów oraz rozmieszczenie uchwytów. Identyczne złącze na zdjęciu nie potwierdza zgodności – wewnątrz może występować inne przypisanie styków.
Najbezpieczniejszy następny krok to odczytanie pełnego modelu i kodu 12NC, a następnie porównanie ich z wykazem kompatybilności. Jeśli oznaczenie części jest nieczytelne, do doboru warto przygotować zdjęcie tabliczki znamionowej, całego elementu, jego złączy i miejsca montażu.
FAQ – wiązki, przewody i kondensatory do okapów Elica
Czy buczenie silnika oznacza uszkodzony kondensator?
Nie zawsze. Podobny objaw powoduje zablokowana lub ocierająca turbina, zużyte łożyska oraz usterka uzwojenia silnika. Najpierw przy odłączonym zasilaniu sprawdź swobodę wirnika, a następnie zmierz wymontowany kondensator i porównaj wynik z jego etykietą.
Czy kondensator można sprawdzić bez odłączania przewodów?
Pomiar w obwodzie może być zafałszowany przez uzwojenie silnika lub inne elementy. Kondensator należy odłączyć, potwierdzić brak napięcia i bezpiecznie rozładować przed pomiarem pojemności.
Czy można zastosować kondensator o innej pojemności?
Nie należy dobierać pojemności eksperymentalnie. Niewłaściwa wartość może pogorszyć rozruch, zwiększyć hałas i temperaturę silnika. Zamiennik musi odpowiadać wymaganiom konkretnego urządzenia oraz oznaczeniom oryginalnej części.
Dlaczego nowa wiązka wygląda tak samo, ale nie pasuje?
Różnica może dotyczyć długości przewodów, położenia zatrzasku, liczby aktywnych styków albo ich przypisania. Zgodność trzeba potwierdzić kodem 12NC i numerem części, a nie samym zdjęciem.
Gdzie znaleźć oznaczenia okapu Elica?
Model i 12-cyfrowy kod 12NC rozpoczynający się od 208 znajdują się na tabliczce znamionowej. Zwykle można ją zobaczyć po wyjęciu aluminiowego filtra przeciwtłuszczowego.
