Czujniki temperatury i sondy Gorenje
Czujnik temperatury, sonda do potraw i termopara Gorenje to różne elementy, mimo że mogą być podobnie nazywane. Objawy takie jak przegrzewanie, błędne grzanie lub gaśnięcie palnika wymagają najpierw rozróżnienia rodzaju podzespołu. Dobieraj część po modelu, Art. No. lub kodzie PS, a nie wyłącznie po wyglądzie i liczbie styków.
Jakie elementy obejmuje ta kategoria?
W kuchenkach i piekarnikach Gorenje pod nazwą czujników i sond mogą występować trzy różne grupy części:

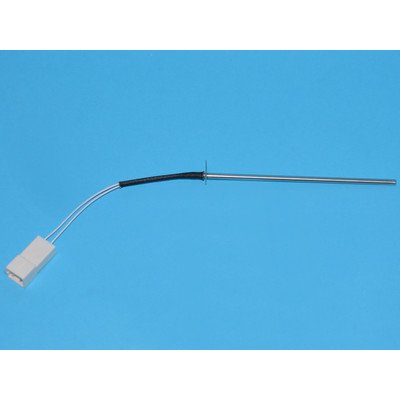

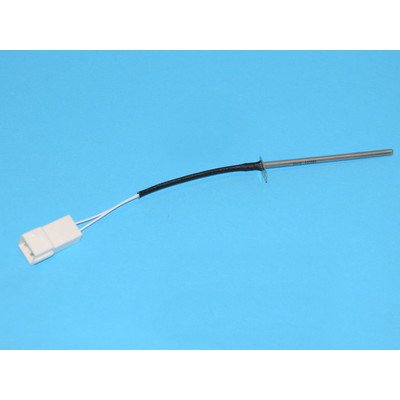

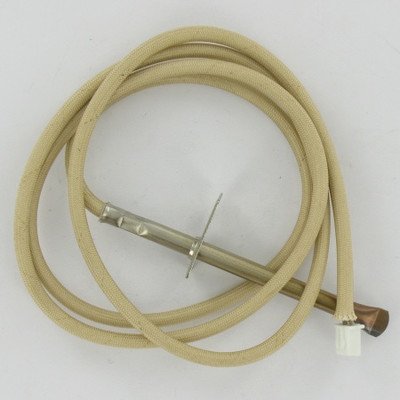

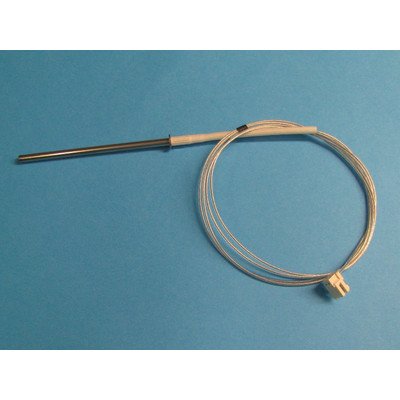

- Czujnik temperatury komory piekarnika – mierzy temperaturę wewnątrz urządzenia i przekazuje ją do termostatu lub modułu sterującego. W wielu nowszych konstrukcjach stosowany jest element rezystancyjny, między innymi typu PT1000.
- Sonda do potraw – osobna sonda wkładana do mięsa lub innej potrawy. Współpracuje tylko z urządzeniami wyposażonymi w odpowiednie gniazdo i funkcję pomiaru temperatury produktu.
- Termopara – element zabezpieczenia płomienia w kuchenkach gazowych. Nie mierzy temperatury komory w taki sam sposób jak czujnik piekarnika. Pod wpływem płomienia wytwarza sygnał potrzebny do podtrzymania otwarcia zaworu bezpieczeństwa.
Przed zakupem ustal, który z tych elementów występuje w urządzeniu. Zamiana czujnika komory na sondę do potraw albo termopary na czujnik rezystancyjny nie jest prawidłową naprawą, nawet gdy części mają podobne przewody lub złącza.
Objawy uszkodzenia czujnika temperatury piekarnika
Uszkodzony czujnik komory może powodować:
- wyraźne przegrzewanie albo niedogrzewanie piekarnika;
- duże różnice między ustawioną temperaturą a rzeczywistym nagrzaniem;
- zbyt częste lub zbyt długie załączanie grzałek;
- zatrzymanie programu, komunikat o błędzie albo brak rozpoczęcia grzania w modelach z elektronicznym sterowaniem;
- nierówne rezultaty pieczenia, których nie da się wyjaśnić wyłącznie położeniem blachy;
- błędny odczyt temperatury po rozgrzaniu urządzenia.
Ten sam objaw może jednak powodować inna usterka. Przegrzewanie warto odróżnić od problemu z grzałką, przekaźnikiem lub modułem sterującym, zablokowanym wentylatorem chłodzącym, uszkodzonym termostatem bezpieczeństwa albo nieszczelnością drzwi. Niedopiekanie może wynikać także z uszkodzonej grzałki, przełącznika funkcji, niewłaściwego programu lub błędnego pomiaru temperatury przez użytkownika.
Objaw → sprawdzenie → następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Piekarnik mocno przegrzewa potrawy | Czujnik komory, termostat, moduł, przekaźnik, przełącznik funkcji | Czy grzałki wyłączają się po osiągnięciu temperatury; stan przewodów, czujnika i elementów sterujących | Jeżeli grzanie pozostaje włączone mimo osiągnięcia temperatury, sam czujnik nie jest jedynym podejrzanym. Trzeba sprawdzić także termostat lub sterowanie grzałkami. |
| Piekarnik nie osiąga temperatury | Czujnik, grzałka, zasilanie grzałki, drzwi lub uszczelka | Czy każda grzałka właściwej funkcji nagrzewa się; ciągłość obwodu po odłączeniu zasilania | Brak ciągłości grzałki wskazuje na jej uszkodzenie, ale prawidłowa grzałka nie potwierdza sprawności czujnika. |
| Pojawia się kod błędu temperatury | Czujnik, wiązka, złącze, moduł | Dokładne znaczenie kodu dla konkretnego modelu oraz stan przewodów | Kod wskazuje obszar diagnostyki, a nie automatycznie część do wymiany. |
| Temperatura jest niestabilna | Czujnik, luźne złącze, przerwa w wiązce, sterowanie | Oględziny przewodów i powtarzalność pomiaru rezystancji przy odłączonym elemencie | Zmienny odczyt przy poruszaniu przewodem sugeruje problem z połączeniem, ale nie wyklucza uszkodzenia samego czujnika. |
| Palnik gaśnie po puszczeniu pokrętła | Termopara, zawór bezpieczeństwa, zabrudzony palnik, zbyt mały płomień | Czy płomień prawidłowo ogrzewa końcówkę termopary i czy problem dotyczy jednego palnika | Jeżeli płomień jest prawidłowy, a zabezpieczenie nie utrzymuje gazu, podejrzane są termopara, jej połączenie lub zawór. |
Jak sprawdzić czujnik temperatury?
Przed pracą odłącz urządzenie od zasilania. Jeżeli piekarnik jest częścią kuchenki gazowej, zamknij również dopływ gazu przed demontażem elementów mających z nim kontakt. Nie wykonuj pomiarów na przewodach pod napięciem, jeśli nie masz odpowiednich kwalifikacji i przyrządów.
1. Oględziny
Czujnik komory jest często umieszczony na tylnej ścianie komory piekarnika, a jego przewody prowadzą do tylnej części urządzenia. W zależności od konstrukcji dostęp uzyskuje się od strony komory po zdjęciu osłony albo od strony tylnej po demontażu tylnej pokrywy.
Sprawdź, czy:
- końcówka czujnika nie jest wygięta, spalona lub uszkodzona mechanicznie;
- przewód nie dotyka grzałki i nie ma stopionej izolacji;
- złącze jest osadzone stabilnie i nie nosi śladów przegrzania;
- czujnik nie jest zabrudzony warstwą, która może izolować go od powietrza komory;
- wtyczka nie została pomylona z przewodem sondy do potraw.
Oględziny mogą ujawnić przerwę, przypalenie lub luźne połączenie, ale nie potwierdzają prawidłowej charakterystyki elektrycznej elementu.
2. Pomiar rezystancji
Jeżeli czujnik komory jest elementem rezystancyjnym, odłącz jego wtyczkę od wiązki lub modułu i zmierz rezystancję na zaciskach samego czujnika. Urządzenie musi być odłączone od zasilania, a pomiar wykonuje się na zakresie omomierza odpowiednim dla spodziewanej wartości.
Wynik należy porównać z charakterystyką podaną dla konkretnego czujnika lub modelu piekarnika. W czujnikach typu PT1000 rezystancja zmienia się wraz z temperaturą; wartość zmierzona w temperaturze pokojowej nie będzie identyczna z wartością znamionową odnoszoną do 0°C. Nie wolno przenosić jednej wartości pomiarowej na wszystkie czujniki Gorenje.
- Brak przejścia lub wartość poza zakresem dokumentacji może wskazywać na przerwę albo uszkodzenie elementu.
- Wartość bliska zeru może wskazywać na zwarcie.
- Pomiar pozornie prawidłowy w temperaturze pokojowej nie wyklucza błędnej charakterystyki, niestabilności po nagrzaniu ani problemu z wiązką.
- Zmiana wskazania przy delikatnym poruszaniu przewodem wymaga sprawdzenia przewodu i złącza, ponieważ może oznaczać przerwę okresową.
Sam pomiar rezystancji czujnika nie sprawdza modułu sterującego, przekaźników, jakości połączenia pod obciążeniem ani poprawności odczytu temperatury przez elektronikę. Jeżeli czujnik ma prawidłową charakterystykę, kolejnym krokiem jest sprawdzenie wiązki, złączy i układu sterowania zgodnie ze schematem konkretnego modelu.

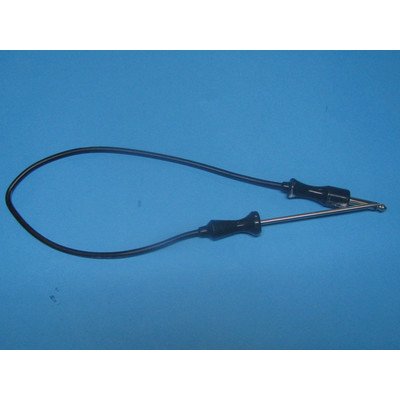

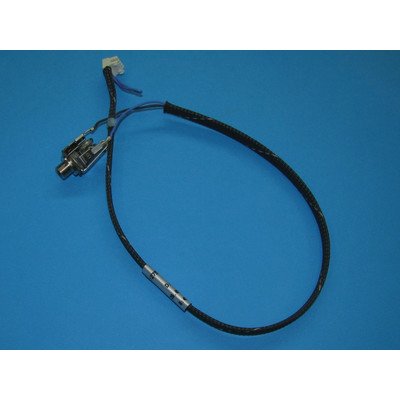

Sonda do potraw – osobna część
Sonda do potraw jest używana podczas programów, które kontrolują temperaturę wewnątrz mięsa lub innego produktu. Jej końcówkę umieszcza się w najgrubszej części potrawy, a wtyczkę podłącza do gniazda przeznaczonego dla sondy. Nie należy wkładać jej do gniazda czujnika komory ani zastępować nią czujnika zamontowanego na tylnej ścianie piekarnika.
Objawy problemu z sondą do potraw mogą obejmować brak jej wykrywania, nierealistyczny odczyt temperatury, przerwanie programu albo komunikat o błędzie po podłączeniu. Najpierw sprawdź, czy wtyczka jest całkowicie wsunięta, gniazdo nie jest zabrudzone i przewód nie został uszkodzony przy drzwiach lub krawędzi urządzenia.
Nie zakładaj, że sonda do potraw i czujnik komory mają tę samą charakterystykę elektryczną. Pomiar miernikiem ma sens tylko wtedy, gdy dokumentacja danego modelu określa typ elementu, punkty pomiarowe i wartości odniesienia.
Termopara w kuchence gazowej Gorenje
Termopara jest częścią zabezpieczenia przeciwwypływowego. Po zapaleniu palnika jej końcówka musi zostać ogrzana płomieniem. Jeżeli układ działa prawidłowo, po czasie wymaganym przez konstrukcję urządzenia można puścić pokrętło, a płomień pozostaje zapalony.
Gdy płomień gaśnie po puszczeniu pokrętła, nie wymieniaj termopary bez sprawdzenia prostszych przyczyn:
- Obejrzyj palnik i otwory płomieniowe. Zabrudzenie może zmienić kształt płomienia.
- Sprawdź, czy płomień obejmuje końcówkę termopary. Jeżeli jest zbyt mały lub odchylony, problem może dotyczyć dyszy, palnika albo dopływu gazu.
- Sprawdź, czy końcówka termopary nie jest odsunięta, poluzowana lub uszkodzona.
- Jeżeli płomień jest prawidłowy, a zabezpieczenie nadal nie działa, do sprawdzenia pozostaje termopara, jej połączenie i zawór bezpieczeństwa.
Nie sprawdzaj szczelności instalacji gazowej płomieniem, nie mostkuj zabezpieczenia i nie uruchamiaj urządzenia z prowizorycznym połączeniem. Demontaż elementów gazowych oraz pomiary układu zabezpieczenia powinien wykonywać wykwalifikowany instalator lub serwisant z właściwymi uprawnieniami i narzędziami.
Dostęp i wymiana czujnika
Typowa kolejność prac przy czujniku komory wygląda następująco, ale szczegóły zależą od konstrukcji konkretnej kuchenki:
- Odłącz zasilanie urządzenia i poczekaj, aż piekarnik całkowicie ostygnie.
- Zdejmij osłonę czujnika w komorze, jeżeli producent przewidział dostęp od frontu.
- Odłącz wtyczkę lub oznacz połączenie przed rozpięciem. Nie ciągnij za przewody.
- Odkręć mocowanie czujnika i wyjmij element bez szarpania wiązki prowadzonej przez tylną ścianę.
- Porównaj nową część z wymontowaną: długość przewodu, końcówkę pomiarową, uchwyt, złącze i sposób mocowania.
- Zamontuj czujnik w tym samym miejscu, prowadząc przewód z dala od grzałek i ostrych krawędzi.
- Załóż osłony, podłącz urządzenie i wykonaj kontrolę działania zgodnie z instrukcją modelu.
W niektórych urządzeniach konieczne jest zdjęcie tylnej osłony, górnej pokrywy albo elementów panelu. Nie należy kopiować kolejności demontażu z innego modelu tylko dlatego, że urządzenia wyglądają podobnie. Po wymianie sprawdź, czy piekarnik reaguje na zmianę ustawień temperatury, czy nie pojawia się kod błędu i czy grzałki pracują w wybranej funkcji.
Opisane czynności serwisowe wymagają odpowiedniego przygotowania, właściwych narzędzi i zachowania zasad bezpieczeństwa. Prace przy obwodach elektrycznych, instalacji gazowej oraz pomiary pod napięciem są przeznaczone dla wykwalifikowanego serwisanta lub instalatora.
Jak dobrać czujnik lub sondę Gorenje?
Dobór wykonuj na podstawie pełnej identyfikacji urządzenia i katalogowej zgodności części. Dla Gorenje przygotuj:
- pełny model urządzenia;
- Art. No. albo kod PS z tabliczki znamionowej;
- numer seryjny, jeżeli jest wymagany do rozróżnienia wersji;
- oznaczenie starej części, typ złącza i zdjęcie sposobu mocowania;
- informację, czy chodzi o czujnik komory, sondę do potraw czy termoparę.
Skrócony model może nie identyfikować wariantu technicznego. Samo podobieństwo końcówki, długości przewodu lub liczby styków nie potwierdza zgodności. Różnice mogą dotyczyć charakterystyki rezystancyjnej, długości przewodu, uchwytu, temperatury pracy, wtyczki albo współpracy z konkretnym modułem.
Przed zakupem porównaj także stronę i miejsce montażu, sposób przeprowadzenia przewodu oraz to, czy oferowana część jest kompletna. W przypadku termopary sprawdź długość, rodzaj przyłącza i zastosowanie do konkretnego zaworu. W przypadku sondy do potraw upewnij się, że urządzenie ma funkcję oraz gniazdo dla tego typu sondy.
Jeśli nie możesz jednoznacznie odczytać oznaczeń, przygotuj zdjęcie całej tabliczki znamionowej, oznaczenia starego elementu i jego złącza. To bezpieczniejsza podstawa doboru niż zakup części wyłącznie na podstawie nazwy handlowej kuchenki.
FAQ
Czy czujnik temperatury piekarnika i sonda do potraw Gorenje są tym samym elementem?
Nie. Czujnik komory jest zamontowany w urządzeniu i służy do kontroli temperatury piekarnika, natomiast sonda do potraw jest wkładana do produktu i wymaga odpowiedniego gniazda oraz funkcji sterowania. Mają inne zastosowanie i nie należy ich zamieniać.
Czy przegrzewanie piekarnika oznacza uszkodzony czujnik?
Nie zawsze. Przyczyną może być także termostat, przekaźnik lub moduł sterujący, przełącznik funkcji, grzałka albo problem z chłodzeniem. Pomiar czujnika trzeba połączyć z kontrolą jego przewodów i sprawdzeniem, czy układ prawidłowo steruje grzałkami.
Jak zmierzyć czujnik PT1000 w piekarniku Gorenje?
Po odłączeniu urządzenia od zasilania odłącz czujnik od wiązki i zmierz rezystancję na jego zaciskach. Wynik porównaj z charakterystyką właściwą dla danego modelu i temperatury pomiaru. Prawidłowy odczyt w temperaturze pokojowej nie wyklucza awarii ujawniającej się po nagrzaniu ani problemu z przewodem.
Dlaczego palnik Gorenje gaśnie po puszczeniu pokrętła?
Możliwe przyczyny to zabrudzony palnik, zbyt mały lub źle skierowany płomień, odsunięta termopara, uszkodzona termopara albo zawór zabezpieczenia. Najpierw sprawdź, czy płomień prawidłowo ogrzewa końcówkę termopary. Prace przy układzie gazowym powinien wykonywać uprawniony instalator.
Jakie dane podać przed zakupem czujnika lub sondy Gorenje?
Podaj pełny model urządzenia oraz Art. No. albo kod PS z tabliczki znamionowej. Pomocne są również zdjęcie starej części, oznaczenie na elemencie, długość przewodu, rodzaj złącza i informacja, czy część jest czujnikiem komory, sondą do potraw czy termoparą.
Czy można dobrać część Gorenje tylko po zdjęciu?
Zdjęcie pomaga porównać kształt i mocowanie, ale nie potwierdza charakterystyki elektrycznej ani zgodności z modułem. Ostateczny dobór powinien uwzględniać pełne oznaczenie urządzenia i numer katalogowy części.
