Wiązki elektryczne i kable do kuchni Gorenje
Wiązki i kable do kuchni Gorenje odpowiadają za zasilanie oraz połączenia między grzałkami, przełącznikami, oświetleniem, zegarem i innymi podzespołami. Przy braku zasilania, przerywaniu pracy, śladach przegrzania lub uszkodzonym złączu sprawdź także listwę zaciskową i instalację. Część dobieraj po pełnym modelu oraz numerze Art. No. albo kodzie PS.
Jaką część obejmuje ta kategoria?
W kuchniach Gorenje występuje kilka różnych elementów, które w sprzedaży mogą być opisane jako przewód, kabel, wiązka albo okablowanie:
- kabel zasilający – doprowadza energię do urządzenia lub łączy je z listwą przyłączeniową;

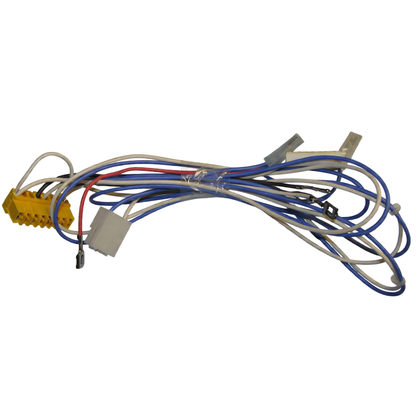

- wiązka wewnętrzna – zestaw przewodów prowadzonych między listwą, przełącznikami, zegarem, grzałkami, silnikiem wentylatora, lampką lub czujnikiem;
- wiązka zapalaczy – stosowana w kuchenkach gazowych i gazowo-elektrycznych, łączy przełączniki przy zaworach z generatorem iskry oraz odpowiednimi elektrodami;

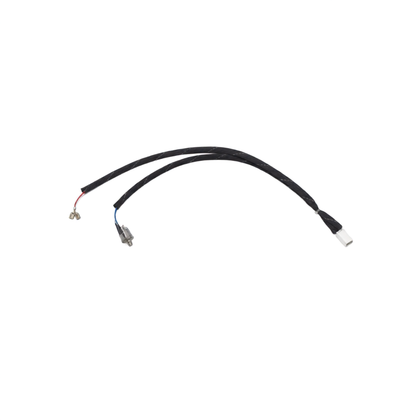

- przewód pojedynczy lub przewód specjalny – na przykład przewód sondy, przewód połączeniowy albo odcinek zakończony konkretnym złączem;
- złącze lub listwa przyłączeniowa – element kończący albo łączący przewody, którego uszkodzenie może wyglądać jak awaria całej wiązki.
Nie zakładaj, że każdy przewód widoczny w kuchni Gorenje jest kablem zasilającym. Przed zakupem ustal, dokąd prowadzi uszkodzony odcinek i jakie elementy są na jego końcach.
Objawy uszkodzonej wiązki lub kabla
Kuchenka nie reaguje albo działa tylko częściowo
Jeżeli całe urządzenie nie działa, najpierw wyklucz brak zasilania w gnieździe, wyłączony bezpiecznik, uszkodzony przewód zasilający i problem na listwie zaciskowej. Dopiero później sprawdzaj wiązkę wewnętrzną. W modelach zasilanych wielofazowo brak jednej fazy może powodować działanie części pól lub piekarnika przy jednoczesnym braku pracy pozostałych obwodów. Nie jest to dowód uszkodzenia wiązki.
Jeżeli nie działa tylko piekarnik, możliwe są także usterki przełącznika funkcji, termostatu, zegara, grzałki, zabezpieczenia termicznego albo przewodu doprowadzającego zasilanie do danego obwodu. Gdy płyta działa, a piekarnik nie, sprawdzenie ciągłości i połączeń należy wykonać zgodnie ze schematem konkretnego modelu.
Urządzenie przerywa pracę lub działa po poruszeniu przewodem
Taki objaw może wskazywać na luźny zacisk, nadłamany przewód, wysunięty pin we wtyczce albo pęknięcie żyły pod izolacją. Podobne zachowanie może jednak powodować także zużyty przełącznik lub przekaźnik. Nie poruszaj przewodem przy podłączonym urządzeniu, aby potwierdzić usterkę – luźne połączenie może się nagrzewać i doprowadzić do łuku elektrycznego.
Widać stopioną wtyczkę, zacisk lub izolację
Ślady brązowienia, stopiony plastik, zapach spalenizny i krucha izolacja oznaczają problem wymagający ustalenia przyczyny, a nie tylko wymiany przewodu. Uszkodzenie mogło powstać wskutek luźnego styku, przeciążenia, zbyt małego przekroju przewodu, przegrzewania od grzałki albo uszkodzenia podzespołu, który pobiera prąd. Wymiana samej wiązki bez kontroli zacisku i obwodu może doprowadzić do ponownego przegrzania.
Nie działa zapalanie jednego lub kilku palników
W kuchence gazowej brak iskry może wynikać z wiązki zapalaczy, generatora iskry, mikroprzełącznika przy zaworze, elektrody, zabrudzenia lub wilgoci. Jeżeli nie działają wszystkie zapalacze, podejrzewaj wspólne zasilanie, generator albo wspólny odcinek wiązki. Jeżeli problem dotyczy jednego palnika, sprawdź także jego elektrodę, przewód wysokiego napięcia i połączenie przy generatorze. Sama obecność iskry przy jednym palniku nie potwierdza sprawności pozostałych obwodów.
Diagnostyka krok po kroku
1. Oględziny bez napięcia
Odłącz kuchenkę od zasilania. Jeżeli jest to model gazowy lub gazowo-elektryczny i trzeba zdjąć płytę podpalnikową, zamknij dopływ gazu przed rozpoczęciem demontażu. Obejrzyj przewody na całej dostępnej długości, zwracając uwagę na:
- przetarcia o krawędzie obudowy i elementy ruchome;
- przewody przyciśnięte tylną osłoną, blatem lub wspornikiem;
- stopione kostki, wtyczki i osłony zacisków;
- zaśniedziałe, luźne albo nadpalone konektory;
- przewody prowadzone zbyt blisko grzałki, palnika lub kanału gorącego powietrza;
- wysunięte piny i pęknięte zatrzaski złączy.
Jeżeli izolacja jest zwęglona lub przewód stracił elastyczność, nie wystarczy owinięcie go taśmą. W obwodach grzejnych i zasilających stosuj przewód, końcówki oraz izolację przeznaczone do temperatury i obciążenia występującego w danym urządzeniu.
2. Sprawdzenie połączeń
Zrób zdjęcia wszystkich złączy przed ich odłączeniem. Następnie sprawdź, czy konektory są osadzone do końca, a przewód nie wysuwa się z zacisku przy lekkim pociągnięciu za izolację. Nie ciągnij za sam przewód – chwytaj za obudowę wtyczki.
W przypadku kabla zasilającego skontroluj również listwę przyłączeniową, mostki oraz uchwyt odciążający. Układ zacisków może różnić się między wariantami jedno- i wielofazowymi. Nie przenoś mostków ani kolorów przewodów z innego modelu bez schematu znajdującego się na urządzeniu lub w dokumentacji.
3. Pomiar ciągłości
Pomiar rezystancji lub ciągłości wykonuje się po odłączeniu urządzenia od sieci, po rozładowaniu ewentualnych elementów oraz – jeżeli to możliwe – po odłączeniu badanej żyły od modułu i innych podzespołów. Badaj przewód od jednego końca do drugiego, a nie tylko dwa sąsiednie punkty przypadkowo wybranej wtyczki.
- stabilny niski opór wskazuje, że żyła ma przejście w chwili pomiaru;
- brak przejścia wskazuje na przerwę, wysunięty pin albo nieprawidłowy punkt pomiarowy;
- wynik zmieniający się przy ostrożnym poruszaniu wiązką może wskazywać na nadłamanie lub luźne połączenie;
- prawidłowa ciągłość nie potwierdza sprawności izolacji, obciążalności ani jakości styku podczas pracy z dużym prądem.
Nie podawaj jednej uniwersalnej wartości rezystancji dla wszystkich wiązek Gorenje. Długość przewodu, liczba połączeń, podłączone elementy i wersja urządzenia wpływają na wynik. Przy przewodach grzałek lub innych obwodów dużej mocy znaczenie ma także stan zacisków pod obciążeniem.
4. Sprawdzenie napięcia
Pomiar napięcia w listwie przyłączeniowej, na wejściu wiązki lub przy elemencie wykonawczym jest pomiarem pod napięciem. Powinien go wykonywać wykwalifikowany elektryk albo serwisant, używając odpowiedniego miernika, sond i procedury dla danego modelu. Wskaźnik neonowy nie zastępuje pomiaru multimetrem i nie potwierdza poprawności całego obwodu.
Wynik należy interpretować w kolejności: instalacja budynku, przewód zasilający, listwa zaciskowa, wiązka, element sterujący i odbiornik. Brak napięcia za listwą może oznaczać problem z połączeniem lub zasilaniem, ale także rozłączony termostat, zegar, przełącznik albo zabezpieczenie. Nie wykonuj mostków „na próbę” i nie zwieraj zabezpieczeń.
5. Kontrola izolacji i przyczyny przegrzania
Jeżeli przewód miał kontakt z obudową, jest nadpalony albo urządzenie wyzwala wyłącznik różnicowoprądowy, sama kontrola ciągłości jest niewystarczająca. Potrzebny może być pomiar rezystancji izolacji odpowiednim przyrządem, wykonany po odłączeniu wrażliwej elektroniki zgodnie ze schematem serwisowym. Wynik takiego testu zależy od badanego obwodu i nie powinien być uogólniany na całą kategorię.
Gdzie znajduje się wiązka i jak uzyskać dostęp?
Dokładne umiejscowienie zależy od konstrukcji kuchni Gorenje, ale typowe miejsca są następujące:
- kabel zasilający i listwa zaciskowa – z tyłu urządzenia, za tylną osłoną;
- wiązka piekarnika – za tylną osłoną, panelem sterowania lub w pobliżu komory pieczenia, zależnie od przebiegu przewodów;
- wiązka zapalaczy – pod płytą podpalnikową i w rejonie przedniego panelu, przy przełącznikach zaworów oraz generatorze iskry;
- przewód lampki, wentylatora lub czujnika – przy odpowiednim podzespole, często prowadzony wzdłuż bocznej albo tylnej części obudowy.
Przed demontażem odłącz zasilanie, zamknij gaz, jeśli konstrukcja tego wymaga, i zabezpiecz elementy przed przypadkowym upadkiem. Odkręcaj osłony w kolejności właściwej dla danego modelu. Nie zakładaj, że zdjęcie tylnej blachy zapewni dostęp do każdej wiązki – w części urządzeń konieczne jest zdjęcie panelu przedniego, blatu lub maskownicy.
Podczas demontażu:
- sfotografuj przebieg przewodów i położenie zacisków;
- oznacz złącza, jeżeli nie mają jednoznacznego kodowania;
- odłącz wtyczki za obudowę, nie za przewody;
- zapamiętaj prowadzenie wiązki, uchwyty i odległość od gorących elementów;
- sprawdź, czy przewód nie jest przyciśnięty przed ponownym założeniem osłony.
Naprawa czy wymiana wiązki?
Wymiana całej wiązki jest właściwym rozwiązaniem, gdy uszkodzona jest większa część przewodów, stopiło się złącze, przewód pracuje w wysokiej temperaturze albo nie można pewnie odtworzyć oryginalnego przebiegu i izolacji. W przypadku uszkodzonego kabla zasilającego należy dobrać przewód o odpowiednim przekroju, liczbie żył, temperaturze pracy, długości i sposobie zakończenia.
Naprawa pojedynczego odcinka może być technicznie możliwa, ale wymaga przewodu o właściwych parametrach, odpowiednich końcówek zaciskanych właściwym narzędziem oraz zabezpieczenia przed temperaturą i przetarciem. Skręcenie żył, zwykła kostka lub sama taśma izolacyjna nie są prawidłową naprawą obwodu zasilającego albo grzejnego.
Jeżeli stopiło się złącze, wymień także uszkodzony konektor lub listwę, a następnie ustal przyczynę wzrostu temperatury. Nowa wiązka podłączona do luźnego zacisku może ulec uszkodzeniu ponownie.
Jak dobrać kabel lub wiązkę Gorenje?
Do identyfikacji części przygotuj:
- pełny model urządzenia z tabliczki znamionowej;
- Art. No. albo kod PS, jeżeli znajduje się na tabliczce lub dokumentacji;
- numer części odczytany z uszkodzonej wiązki, złącza albo listwy;
- zdjęcia wtyczek, końcówek, długości przewodu i sposobu prowadzenia;
- informację, czy kuchnia jest gazowa, elektryczna czy gazowo-elektryczna.
Sam skrócony model, podobne zdjęcie albo identyczna liczba pinów nie gwarantują zgodności. Różnice mogą dotyczyć długości przewodów, kolejności pinów, rodzaju końcówek, przekroju żył, temperatury pracy, mocowania oraz wersji urządzenia. W kuchenkach elektrycznych znaczenie ma również sposób podłączenia zasilania i konfiguracja listwy zaciskowej.
Przed zamówieniem porównaj pełne oznaczenie, przebieg wiązki, liczbę i typ złączy oraz położenie elementów mocujących. Jeśli nie da się odczytać oznaczenia, prześlij zdjęcie tabliczki znamionowej i uszkodzonej części do weryfikacji zamiast dobierać ją wyłącznie po nazwie handlowej urządzenia.
Sprawdzenie po montażu
Po zamontowaniu wiązki sprawdź, czy:
- wszystkie złącza są wpięte w odpowiednie miejsca;
- przewody nie dotykają grzałki, palnika, wentylatora ani ostrych krawędzi;
- uchwyty i odciążenie kabla są zamocowane;
- osłony nie przygniatają przewodów;
- nie pozostały luźne konektory ani nieużyte mostki;
- urządzenie nie ma śladów zwarcia, zapachu spalenizny ani nadmiernego nagrzewania po próbie pracy.
Pierwsze uruchomienie po naprawie powinien przeprowadzić elektryk lub serwisant, jeżeli ingerencja dotyczy listwy zasilającej, obwodu wielofazowego, przewodów dużej mocy albo instalacji gazowej. Czynności pod napięciem i prace przy instalacji gazowej wymagają odpowiednich kwalifikacji, uprawnień, doświadczenia oraz właściwych narzędzi.
FAQ
Czy brak działania piekarnika oznacza uszkodzoną wiązkę?
Nie. Przyczyną może być również zasilanie, zegar, przełącznik funkcji, termostat, zabezpieczenie termiczne, grzałka lub luźny zacisk. Wiązkę należy ocenić dopiero po sprawdzeniu, czy zasilanie dociera do właściwego obwodu zgodnie ze schematem modelu.
Czy można połączyć uszkodzony przewód taśmą izolacyjną?
Taśma nie przywraca właściwej izolacji termicznej, obciążalności ani jakości połączenia. W obwodach zasilających i grzejnych stosuje się odpowiedni przewód, końcówki oraz zabezpieczenie mechaniczne. Przy stopionym złączu trzeba dodatkowo znaleźć przyczynę przegrzania.
Czy pomiar ciągłości potwierdza sprawność wiązki?
Nie. Potwierdza tylko przejście obwodu w warunkach pomiaru. Nie wykrywa każdej usterki izolacji, luźnego styku pojawiającego się pod obciążeniem ani błędnego przypisania przewodu do pinu.
Czy kabel do innego modelu Gorenje będzie pasował, jeśli ma taką samą wtyczkę?
Nie musi. Liczą się także przekrój i temperatura pracy przewodu, długość, prowadzenie, mocowanie, kolejność pinów oraz wariant zasilania. Zgodność potwierdzaj po pełnym modelu i Art. No. albo kodzie PS.
Co sprawdzić, gdy nie działa zapalanie tylko jednego palnika?
Sprawdź elektrodę, jej przewód, mikroprzełącznik przy zaworze i odpowiednią gałąź wiązki. Jeżeli nie ma iskry na wszystkich palnikach, bardziej prawdopodobny jest problem ze wspólnym zasilaniem, generatorem lub wspólnym odcinkiem wiązki. W kuchence gazowej przed dostępem do elementów pod płytą zamknij dopływ gazu.
Czy wymianę wiązki można wykonać bez schematu?
Przy prostym kablu zasilającym pomocne mogą być oznaczenia na listwie i dokumentacja urządzenia, ale przy wiązce wielozłączowej ryzyko pomyłki jest duże. Zrób zdjęcia przed demontażem, zachowaj przebieg przewodów i nie podłączaj elementu na podstawie samego koloru żyły.
