Programatory, moduły i płyty sterujące pralek Gorenje
Programator, moduł lub płyta sterująca pralki Gorenje może powodować brak startu, przerywanie cyklu, problemy z silnikiem albo nieprawidłową reakcję panelu. Przed zakupem wyklucz blokadę drzwi, pompę, silnik, czujniki i przewody. Dobieraj część po pełnym modelu oraz numerze Art. No. urządzenia.
Jaką część obejmuje ta kategoria?
W pralkach Gorenje określenia programator, moduł sterujący i płyta sterująca mogą dotyczyć różnych elementów. W starszych konstrukcjach pokrętło może współpracować z mechanicznym przełącznikiem programów, natomiast nowsze pralki wykorzystują elektronikę z procesorem, elementami wykonawczymi i osobnymi płytami panelu użytkownika lub sterowania silnikiem.
Przed zamówieniem ustal, który element znajduje się w Twojej pralce:

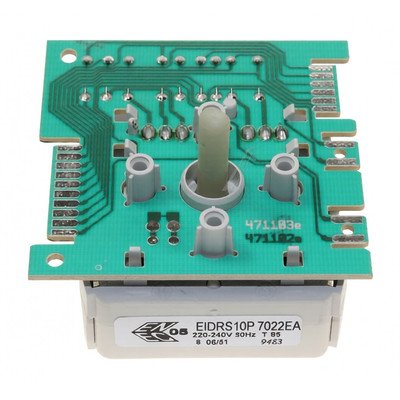

- programator lub wybierak – odpowiada za wybór programu i przekazywanie informacji do elektroniki;

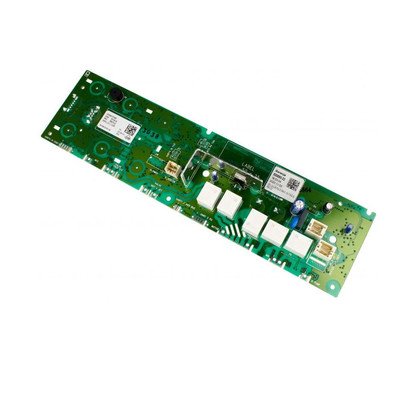

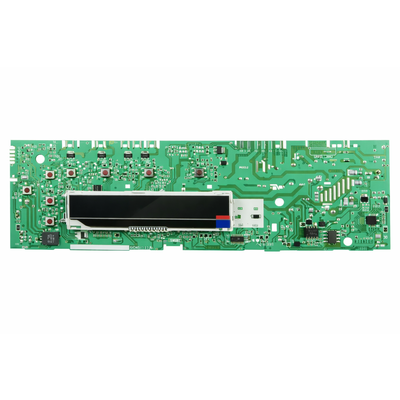

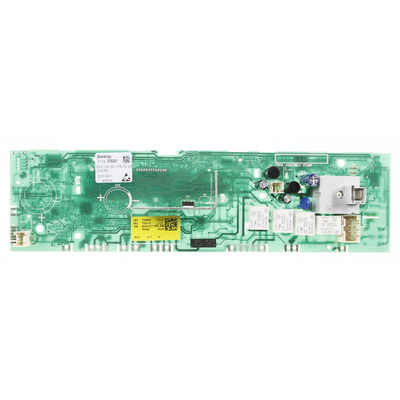

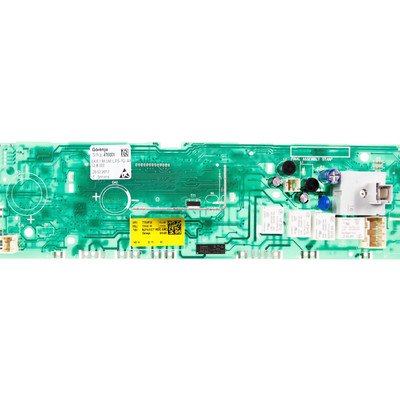

- moduł główny – steruje zaworami, pompą, blokadą drzwi, grzałką, silnikiem i przebiegiem programu;

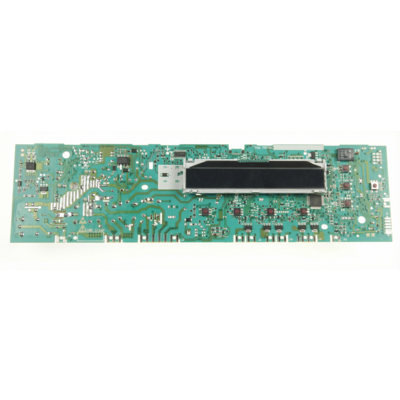

- płyta panelu sterowania – obsługuje przyciski, wyświetlacz, pokrętło i komunikację z modułem głównym;
- moduł sterowania silnikiem lub inwerter – reguluje pracę silnika w wybranych rodzinach pralek.
Nie zakładaj, że każda usterka związana z wyborem programu oznacza awarię modułu. Ten sam objaw może wynikać z elementu wykonawczego, czujnika, wiązki przewodów albo problemu z zasilaniem.
Objawy uszkodzenia modułu lub programatora
Pralka nie reaguje na włączenie
Jeżeli nie świeci panel i urządzenie nie reaguje na przyciski, najpierw sprawdź gniazdo, przewód zasilający, filtr przeciwzakłóceniowy, włącznik oraz ciągłość połączeń. Dopiero gdy zasilanie dociera do właściwego miejsca, można podejrzewać awarię zasilacza modułu lub jego części logicznej.
Widoczne nadpalenia, pęknięte elementy, ślady zalania albo zapach spalenizny są ważną wskazówką, ale nie przesądzają jeszcze, czy wystarczy naprawa płytki. Zwarcie blokady drzwi, silnika, pompy lub innego odbiornika mogło uszkodzić nowy moduł ponownie.
Program zatrzymuje się albo nie przechodzi do następnego etapu
Pralka może zatrzymać cykl z powodu:
- niedziałającej pompy lub zatkanego układu odpływowego;
- braku potwierdzenia zamknięcia drzwi;
- problemu z pobieraniem wody albo hydrostatem;
- niesprawnej grzałki lub czujnika NTC;
- problemu z silnikiem, szczotkami, tachogeneratorem albo inwerterem;
- przerwy w wiązce przewodów;
- uszkodzenia modułu sterującego.
Jeżeli woda pozostaje w bębnie, przed demontażem elektroniki wyczyść filtr pompy i sprawdź drożność węża odpływowego. Jeśli cykl kończy się bez wirowania, sprawdź również, czy pralka prawidłowo wykrywa poziom wody i czy silnik otrzymuje sygnał prędkości.
Silnik wchodzi na zbyt wysokie obroty
Nagłe wejście na maksymalne obroty może wskazywać na brak informacji z tachogeneratora, uszkodzenie przewodów tacho, problem w torze pomiarowym modułu albo awarię elementu sterującego silnikiem. Nie wymieniaj od razu całej płyty.
Przy odłączonym zasilaniu sprawdź ciągłość przewodów między silnikiem a modułem, stan złącza, magnes tachometru i samą cewkę. Rezystancja zależy od silnika; wartość około 284,5 Ω została opisana dla konkretnego silnika i nie może być traktowana jako uniwersalna dla wszystkich pralek Gorenje. Jeżeli pomiar jest prawidłowy na zimno, usterka może ujawniać się dopiero po nagrzaniu. Dodatkowym testem dla osoby posiadającej odpowiednie kwalifikacje jest pomiar napięcia AC generowanego przez tachogenerator podczas ręcznego obracania silnika, z porównaniem do dokumentacji danego modelu.
Programy są wybierane nieprawidłowo

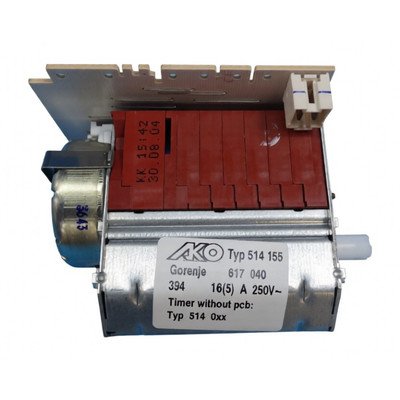

W starszej pralce uszkodzenie mechanicznego przełącznika może powodować przeskakiwanie, zatrzymywanie albo pomijanie etapów. W modelu elektronicznym podobne zachowanie może wynikać z uszkodzonego pokrętła, enkodera, płyty panelu, komunikacji między płytami lub samego modułu głównego.
Sprawdź, czy wskazanie programu zmienia się zgodnie z ruchem pokrętła i czy przyciski reagują powtarzalnie. Jeżeli panel działa, ale pralka nie wykonuje poleceń, podejrzenie przesuwa się w stronę modułu wykonawczego lub elementu, którego sterownik nie może uruchomić.
Diagnostyka przed zakupem części
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek |
| Brak reakcji po naciśnięciu włącznika | Zasilanie, przewód, filtr, włącznik, zasilacz modułu | Napięcie w gnieździe, stan przewodu i złączy, ślady uszkodzeń | Brak zasilania nie potwierdza awarii modułu |
| Pralka pobiera wodę, ale nie kończy programu | Pompa, odpływ, hydrostat, grzałka, moduł | Filtr i wąż odpływowy, poziom wody, przewody, elementy wykonawcze | Moduł rozważ dopiero po wykluczeniu blokady procesu |
| Brak wirowania | Odpływ, niewyważenie, silnik, szczotki, tacho, inwerter | Czy bęben jest pusty od wody, stan silnika i sygnału prędkości | Nie kupuj modułu tylko na podstawie mokrego prania |
| Silnik rozpędza się niekontrolowanie | Tacho, przewody, tor pomiarowy, sterownik silnika | Ciągłość obwodu, złącza, cewka i magnes tacho | Prawidłowy pomiar jednego elementu nie potwierdza sprawności całego toru |
| Błąd drzwi | Blokada, zaczep, wiązka, moduł | Mechaniczne domknięcie, złącze i przewody blokady | Najpierw sprawdź blokadę, nie wymieniaj modułu na próbę |
| Panel nie reaguje lub pokazuje przypadkowe funkcje | Płyta panelu, pokrętło, wilgoć, komunikacja, moduł główny | Stan klawiszy, enkodera, taśm i złączy | Panel sterowania i moduł główny mogą być osobnymi częściami |
Przy pomiarach odłącz pralkę od sieci i rozładuj elementy, które mogą przechowywać energię. Pomiar rezystancji wykonuj na odłączonym obwodzie, a nie przez przypadkowe punkty całej płytki. Wynik prawidłowy dla rezystora, cewki lub przewodu nie wyklucza zwarcia pod obciążeniem, przerwy termicznej ani uszkodzenia procesora.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem, testowanie elementów wykonawczych oraz naprawa zasilacza impulsowego modułu są przeznaczone dla wykwalifikowanego serwisanta. Nie obchodź blokady drzwi i nie uruchamiaj pralki z odsłoniętymi częściami pod napięciem bez procedury właściwej dla modelu.
Kody błędów a moduł sterujący
Kody Gorenje różnią się zależnie od platformy, generacji i modelu. Ten sam obszar usterki może być sygnalizowany kodem z prefiksem E, F albo innym oznaczeniem. Kod wskazuje obwód lub warunek, którego sterownik nie wykonał prawidłowo, ale nie jest automatycznym wskazaniem części do kupienia.
| Przykładowy kod lub zakres | Obszar problemu | Co wykluczyć przed modułem |
| E:02, E:22, F2 | Blokada drzwi | Domknięcie drzwi, zaczep, blokadę, złącze i przewody |
| E:03, F3 | Pobieranie wody | Kran, filtr na wężu, wąż, elektrozawór i hydrostat |
| E:07, F7 | Odpompowanie | Filtr pompy, wąż, odpływ i pompę |
| F1 | Czujnik temperatury | Czujnik NTC, przewody i złącze |
| F31 | Tachogenerator | Cewkę tacho, magnes, przewody i tor wejściowy |
| F32, F63 lub podobny błąd komunikacji | Sterowanie silnikiem lub komunikacja modułów | Silnik, inwerter, wiązkę, złącza i zgodność modułów |
| E:12 lub podobny błąd sterowania silnikiem | Praca napędu | Rozłożenie wsadu, odpływ, silnik i sprzężenie zwrotne |
Przed interpretacją kodu odczytaj jego dokładny zapis z wyświetlacza i sprawdź instrukcję właściwą dla pełnego modelu. Nie przenoś tabeli kodów ze starszej pralki na nowszą serię.
Dostęp do modułu i wymiana
W większości pralek ładowanych od frontu moduł znajduje się za panelem sterowania albo w dolnej części obudowy, ale dokładne położenie zależy od platformy. Płyta sterowania silnikiem może być umieszczona niżej lub z tyłu, w pobliżu silnika. Niektóre wersje mają kilka modułów połączonych wiązką.
Przed demontażem:
- Odłącz wtyczkę, zakręć dopływ wody i zabezpiecz urządzenie przed przypadkowym uruchomieniem.
- Zrób zdjęcia ułożenia przewodów i oznacz złącza; nie polegaj wyłącznie na kolorze kabli.
- Sprawdź, czy w obudowie nie ma wody, śladów zalania, pyłu węglowego lub nadpaleń.
- Zdejmuj elementy obudowy zgodnie z konstrukcją konkretnej serii, bez podważania panelu w miejscu, w którym znajdują się zatrzaski lub taśmy.
- Przed wymianą porównaj oznaczenia płytki, numer części, typ urządzenia i układ złączy.
Po zamontowaniu nie uruchamiaj od razu pełnego programu z dużym wsadem. Najpierw sprawdź, czy panel reaguje, drzwi blokują się, pralka nie pobiera wody bez polecenia i nie ma wycieku. Następnie wykonaj odpowiedni test serwisowy lub krótki program zgodnie z instrukcją modelu. Jeżeli poprzedni moduł uległ spaleniu, ustal przyczynę zwarcia przed montażem kolejnego.
Naprawa płytki może obejmować wymianę kondensatorów, elementów zasilacza, triaka, przekaźnika, uszkodzonych ścieżek lub lutów. Jest opłacalna tylko wtedy, gdy usterka została prawidłowo rozpoznana i nie obejmuje procesora, pamięci lub uszkodzeń wtórnych. Wymiana pojedynczego elementu na „mocniejszy” bez sprawdzenia parametrów i przyczyny awarii może doprowadzić do ponownego uszkodzenia modułu albo silnika.
Jak dobrać programator lub moduł Gorenje?
Podaj pełne dane z tabliczki znamionowej:
- model pralki;
- Art. No. lub kod produktu;
- numer fabryczny, jeśli występuje na tabliczce;
- oznaczenie typu lub platformy, jeżeli jest podane;
- numer widoczny na starej płytce lub naklejce modułu;
- zdjęcie złączy i całej płytki, jeżeli oznaczenie jest nieczytelne.
Sam skrócony model może nie identyfikować wariantu technicznego. Różnice mogą dotyczyć wersji oprogramowania, liczby obrotów, rodzaju silnika, panelu, okablowania, funkcji pralki albo konieczności konfiguracji. Identyczne złącze i podobne zdjęcie nie są wystarczającym potwierdzeniem zgodności.
Określenie skonfigurowany moduł oznacza, że część może być przygotowana do konkretnej wersji urządzenia, ale nie należy zakładać, że każdy moduł wymaga programowania ani że każdy będzie działał bez konfiguracji. Zgodność potwierdź po pełnym oznaczeniu pralki i numerze części.
Przy wyborze następny krok jest prosty: odczytaj model oraz Art. No. z tabliczki znamionowej i porównaj je z numerem nadrukowanym na module. Jeżeli oznaczenia są niepełne, prześlij zdjęcie tabliczki i części do weryfikacji przed zakupem.
FAQ
Czy brak startu pralki Gorenje oznacza uszkodzony moduł?
Nie. Przyczyną może być gniazdo, przewód, włącznik, filtr przeciwzakłóceniowy, blokada drzwi albo przerwa w wiązce. Moduł bierze się pod uwagę dopiero po sprawdzeniu drogi zasilania i warunków startu.
Czy kod błędu wskazuje część do wymiany?
Nie. Kod wskazuje obszar wykrytej nieprawidłowości. Przykładowo błąd silnika może wynikać z samego silnika, tachogeneratora, przewodów, modułu sterowania silnikiem lub modułu głównego. Znaczenie trzeba sprawdzić dla konkretnej serii Gorenje.
Czy można zamienić moduł Gorenje na część z podobnej pralki?
Nie bez potwierdzenia katalogowego. Liczą się pełny model, Art. No., numer płytki, wersja oprogramowania, rodzaj silnika, złącza i funkcje urządzenia. Sama marka, obudowa lub liczba pinów nie wystarcza.
Czy moduł po zwarciu silnika można zamontować bez dodatkowych kontroli?
Nie. Należy sprawdzić silnik, szczotki lub inwerter, przewody, złącza, tachogenerator i miejsce uszkodzenia na płytce. W przeciwnym razie nowy albo naprawiony moduł może ulec ponownemu spaleniu.
Czy prawidłowa rezystancja tachogeneratora potwierdza sprawność modułu?
Nie. Pomiar cewki i ciągłości przewodów sprawdza tylko część toru. Usterka może pojawiać się po rozgrzaniu, w złączu, na ścieżce, w elemencie wejściowym modułu lub podczas pracy silnika.
Gdzie znajduje się programator w pralce Gorenje?
W zależności od konstrukcji może być częścią panelu sterowania, modułu głównego albo osobnym elementem połączonym z płytą sterującą. Dokładne miejsce dostępu ustal na podstawie instrukcji serwisowej i typu urządzenia, zamiast demontować przypadkowe elementy.
