Części do prasy do oleju Gorenje
Części do prasy do oleju Gorenje, w tym modelu OP650W, dobieraj po pełnym oznaczeniu urządzenia i numerze części. Przy blokadzie ślimaka, problemach z temperaturą, sterowaniem lub wycieku najpierw sprawdź elementy mechaniczne, czujniki i zabezpieczenia, aby nie wymieniać sprawnego modułu.
Jak działa prasa do oleju Gorenje?
Prasa do oleju Gorenje OP650W wykorzystuje ślimak umieszczony w obudowie tłoczącej. Zasobnik kieruje nasiona lub orzechy do ślimaka, który przesuwa je przez strefę wyciskania. Olej przechodzi przez filtr do pojemnika, a pozostałości trafiają do osobnego zbiornika. W urządzeniu współpracują ze sobą elementy mechaniczne, układ grzania i kontroli temperatury, mikroprzełącznik pokrywy lub zasobnika, moduł przekaźnikowy, panel dotykowy oraz zabezpieczenie termiczne.
W materiałach dotyczących OP650W występuje oznaczenie modelu OP650W oraz numer urządzenia 521962. Nie należy jednak przenosić oznaczeń części, parametrów ani sposobu montażu na inne prasy Gorenje bez potwierdzenia zgodności.
Objaw, przyczyna i kolejność sprawdzania
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Prasa nie rozpoczyna pracy | Brak zasilania, źle założona pokrywa, nieprawidłowo zablokowana obudowa ślimaka, aktywne zabezpieczenie termiczne, uszkodzony przewód lub moduł | Gniazdo, przewód, położenie pokrywy, dźwignię blokady oraz stan urządzenia po ostygnięciu | Migająca czerwona kontrolka może oznaczać nagrzewanie przed startem, a nie awarię. Jeżeli po prawidłowym złożeniu i ostygnięciu urządzenie nadal nie reaguje, sprawdzenia wymagają mikroprzełącznik, przewody i moduł sterujący |
| Ślimak zatrzymuje się albo słychać przeciążenie | Zbyt wilgotne lub zbyt duże nasiona, zablokowany kanał, pozostałości w obudowie ślimaka, uszkodzony ślimak lub jego obudowa | Odłącz urządzenie, usuń zasobnik i sprawdź drożność. Przy niewielkim zatorze użyj funkcji reverse zgodnie z instrukcją. Nie wkładaj narzędzi do pracującego urządzenia | Jeżeli reverse nie usuwa blokady, urządzenie trzeba odłączyć, rozebrać w zakresie elementów dostępnych użytkownikowi i wyczyścić. Powtarzające się zatarcia mogą wskazywać na zużycie ślimaka, deformację obudowy albo niewłaściwy surowiec |
| Olej wypływa słabo, a wytłoki są nietypowo wilgotne | Nasiona mają zbyt dużą wilgotność, filtr jest zatkany, surowiec jest nieodpowiedni, temperatura robocza nie została osiągnięta lub ślimak nie pracuje prawidłowo | Oceń wilgotność i wielkość wsadu, wyczyść filtr oraz sprawdź, czy ślimak obraca się równomiernie | Sam spadek wydajności nie potwierdza uszkodzenia grzałki. Najpierw wyklucz surowiec, zabrudzenie i częściowe zablokowanie układu |
| Olej zawiera dużo drobin | Zabrudzony, uszkodzony albo zdeformowany filtr, nieprawidłowo osadzony pojemnik lub zużyte elementy zespołu tłoczącego | Obejrzyj filtr pod światło, sprawdź jego osadzenie i pęknięcia oraz oczyść pojemnik | Jeżeli filtr jest mechanicznie uszkodzony, jego czyszczenie nie przywróci prawidłowej filtracji. Dobierz filtr lub pojemnik zgodny z konkretnym wykonaniem |
| Urządzenie przegrzewa się albo wyłącza po dłuższej pracy | Zbyt długi cykl bez przerwy, zatkanie układu, przeciążenie, niesprawny czujnik temperatury lub zabezpieczenie termiczne | Pozostaw urządzenie do pełnego ostygnięcia, sprawdź drożność i warunki pracy. Nie omijaj zabezpieczenia termicznego | Samoczynne wyłączenie po przegrzaniu może być działaniem ochronnym. Jeżeli występuje przy prawidłowym wsadzie i krótkim cyklu, potrzebna jest diagnostyka czujnika, przewodów i modułu |
| Panel nie reaguje albo działa wybiórczo | Zabrudzenie lub uszkodzenie panelu dotykowego, przerwa w przewodach, problem z modułem przekaźnikowym albo zasilaniem sterowania | Odłącz urządzenie, obejrzyj panel, złącza i przewody pod kątem wilgoci, nadpaleń oraz wyrwania przewodu | Brak reakcji panelu nie oznacza automatycznie uszkodzenia samego panelu. Najpierw trzeba potwierdzić zasilanie i ciągłość połączeń zgodnie ze schematem właściwego modelu |
| Pojawia się wyciek oleju | Nieprawidłowo osadzona uszczelka ślimaka, zabrudzenie powierzchni przylegania, pęknięcie obudowy lub pojemnika | Oczyść i obejrzyj miejsce wycieku po odłączeniu oraz ostygnięciu urządzenia. Sprawdź, czy uszczelka nie jest spłaszczona, przecięta lub stwardniała | Jeśli wyciek pochodzi z pękniętej obudowy, wymiana samej uszczelki nie rozwiąże problemu. Nie uruchamiaj urządzenia z olejem dostającym się do części elektrycznych |
Prasa nie startuje — co sprawdzić przed zakupem modułu?
Najpierw sprawdź, czy przewód zasilania jest prawidłowo podłączony, pokrywa zasobnika znajduje się na miejscu, a obudowa ślimaka jest przesunięta do pozycji blokady. OP650W ma zabezpieczenia, które mogą uniemożliwić start przy nieprawidłowym złożeniu. Czerwona migająca kontrolka może sygnalizować fazę nagrzewania, dlatego warto odczekać przewidziany przez instrukcję czas przed oceną usterki.
Jeżeli urządzenie pracowało długo, odłącz je i pozwól mu całkowicie ostygnąć. Ochrona przed przegrzaniem może wyłączyć prasę bez uszkodzenia modułu. Gdy po ostygnięciu i poprawnym złożeniu nadal nie ma reakcji, sprawdzenia wymagają kolejno przewód, złącza, mikroprzełącznik, zespół przewodów z bezpiecznikiem termicznym oraz moduł sterujący.
Nie mostkuj mikroprzełącznika ani bezpiecznika termicznego. Są to elementy ochronne i ich obejście może doprowadzić do porażenia, pożaru albo uszkodzenia silnika.
Jak sprawdzić ślimak, filtr i obudowę tłoczącą?
Przed demontażem odłącz wtyczkę i poczekaj, aż elementy robocze ostygną. Zdemontuj zasobnik, ustaw dźwignię blokady obudowy ślimaka w pozycji odblokowania, zdejmij osłonę i wyjmij obudowę wraz ze ślimakiem. W tej konstrukcji ślimak powinien być wyjmowany przed obudową podczas rozkładania, a przy składaniu najpierw należy osadzić ślimak, a następnie obudowę.
Oceń:
- czy ślimak obraca się bez wyczuwalnego zacięcia po wyjęciu z urządzenia;
- czy na powierzchni nie ma pęknięć, głębokich zarysowań ani śladów nadmiernego wytarcia;
- czy kanały obudowy nie są zalepione zaschniętymi resztkami;

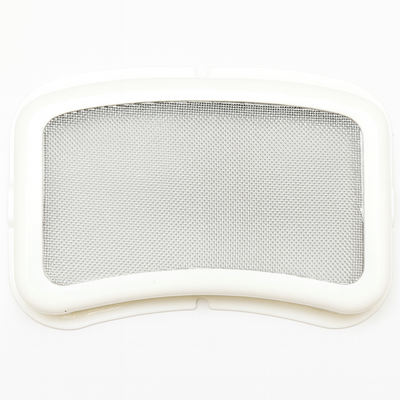

- czy filtr nie jest zdeformowany, pęknięty lub trwale zatkany;
- czy uszczelka ślimaka zachowała elastyczność i prawidłowy kształt;
- czy elementy nie mają śladów przegrzania albo stopienia.
Zabrudzenie może ograniczać wydajność i powodować przeciążenie, ale nie wyjaśnia pęknięcia lub odkształcenia części. Nie usuwaj zaschniętych pozostałości ostrym metalowym narzędziem, ponieważ można uszkodzić filtr lub powierzchnię uszczelniającą.
Problemy z temperaturą i czujnikiem
Czujnik temperatury przekazuje układowi sterowania informację potrzebną do kontroli procesu nagrzewania. Objawy takie jak brak przejścia z fazy nagrzewania do pracy, zbyt częste wyłączenia lub nietypowe przegrzewanie mogą mieć jednak kilka przyczyn: uszkodzony czujnik, przerwę w przewodach, problem z modułem przekaźnikowym, zadziałanie zabezpieczenia termicznego albo zatkanie części mechanicznej.
Pomiar czujnika wykonuje się wyłącznie po odłączeniu urządzenia od sieci i po odpięciu elementu od obwodu, aby nie mierzyć równolegle innych podzespołów. W zależności od zastosowanego typu czujnika sprawdza się ciągłość albo rezystancję i porównuje wynik z charakterystyką dla OP650W. Nie ma jednej uniwersalnej wartości rezystancji właściwej dla wszystkich czujników Gorenje; wynik zależy od typu elementu i jego temperatury.
Pomiar wykazujący przerwę lub zwarcie wskazuje na nieprawidłowość obwodu, ale prawidłowa rezystancja w temperaturze pokojowej nie potwierdza pełnej sprawności czujnika. Nie wyklucza problemu pojawiającego się dopiero po nagrzaniu, uszkodzenia przewodu przy poruszaniu ani usterki wejścia pomiarowego modułu.
Wymiana części mechanicznych
Wymiana lejka, pokrywy, pojemnika na olej, pojemnika na odpady, filtra, nóżki, obudowy ślimaka, ślimaka lub uszczelki zwykle nie wymaga ingerencji w płytę sterującą. Mimo to należy zachować kolejność demontażu:
- Odłącz urządzenie od zasilania i poczekaj na ostygnięcie.
- Opróżnij pojemniki i usuń resztki nasion oraz oleju.
- Zdejmij zasobnik i elementy osłonowe zgodnie z konstrukcją danego wykonania.
- Ustaw blokadę obudowy ślimaka w pozycji odblokowania.
- Wyjmij ślimak i obudowę, zapamiętując położenie uszczelki oraz elementów filtrujących.
- Oczyść powierzchnie przylegania i sprawdź, czy nowe elementy nie są odkształcone.
- Złóż urządzenie bez używania siły; ślimak powinien wejść w napęd bez przekrzywienia.
- Po montażu sprawdź prawidłowe zamknięcie pokrywy, położenie pojemników i blokady.
Nie uruchamiaj prasy z nieosadzoną pokrywą, bez filtra albo z luźną obudową ślimaka. Po naprawie wykonaj krótki test bez wsadu, a następnie obserwuj pracę przy małej ilości właściwie przygotowanych nasion. Jeżeli pojawi się tarcie, zapach spalenizny, wyciek lub nienaturalne nagrzewanie, przerwij test.
Czyszczenie i zapobieganie blokadom
Elementy mające kontakt z nasionami należy czyścić możliwie szybko po użyciu. Obudowę ślimaka i ślimak można oczyścić miękką szczotką, ściereczką, letnią wodą i delikatnym detergentem, a następnie dokładnie wysuszyć. Jednostki silnikowej nie wolno zanurzać w wodzie ani myć pod bieżącą wodą. Nie używaj metalowych przedmiotów, druciaków, agresywnych środków, alkoholu, benzyny ani acetonu. Elementów nie należy myć w zmywarce, jeśli instrukcja konkretnego wykonania tego nie dopuszcza.
Wilgotność i wielkość wsadu mają wpływ na obciążenie ślimaka. Materiał o zbyt dużej wilgotności może utrudniać tłoczenie, a duże kawałki mogą zablokować otwór zasobnika. Funkcja reverse służy do krótkiego cofnięcia ślimaka przy drobnym zatorze; nie zastępuje czyszczenia ani naprawy uszkodzonego mechanizmu.
Dobór części do prasy Gorenje
Samo oznaczenie handlowe OP650W nie zawsze wystarcza do rozróżnienia wszystkich wariantów części. Przed zakupem porównaj:
- pełny model urządzenia i numer z tabliczki znamionowej;
- numer urządzenia lub Art.No., jeżeli znajduje się na etykiecie albo w dokumentacji;
- numer części, na przykład 553591, 553768, 553888, 553905, 553942, 553979, 602873, 712642 lub 712643;
- kształt, punkty mocowania, wymiary i położenie uszczelki;
- typ złącza oraz długość i sposób prowadzenia przewodu;
- funkcję elementu: mechaniczny, filtrujący, temperaturowy, zabezpieczający czy sterujący.
Identyczne zdjęcie albo takie samo złącze nie gwarantuje zgodności. Dotyczy to szczególnie czujników, zespołów przewodów, modułów przekaźnikowych i paneli dotykowych. Nie zakładaj również, że każdy moduł można wymienić bez dodatkowej konfiguracji — sposób postępowania zależy od konkretnego wykonania.
Najbezpieczniejszym następnym krokiem jest odczytanie całej tabliczki znamionowej, numeru części ze starego elementu oraz wykonanie zdjęcia miejsca montażu i złączy. Te dane pozwalają porównać wariant urządzenia z katalogową zgodnością części.
Bezpieczeństwo przy naprawie
Czynności przy przewodzie sieciowym, module, czujniku, bezpieczniku termicznym i połączeniach elektrycznych wykonuj wyłącznie po odłączeniu urządzenia od zasilania. Przed dotknięciem elementów upewnij się, że nie występuje napięcie i że części grzejne ostygły. Diagnostyka pod napięciem wymaga kwalifikacji, właściwych przyrządów i procedury dla konkretnego modelu.
Opisane czynności serwisowe wymagają odpowiedniego doświadczenia, narzędzi i znajomości zasad pracy z urządzeniami elektrycznymi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie obchodź blokad, nie zwieraj zabezpieczeń i nie uruchamiaj urządzenia z usuniętymi osłonami.
FAQ
Czy migająca czerwona kontrolka oznacza uszkodzenie prasy?
Nie zawsze. W OP650W miganie może oznaczać nagrzewanie przed rozpoczęciem pracy. Jeżeli po osiągnięciu warunków startu urządzenie nadal nie rusza, sprawdź poprawność złożenia, pokrywę, blokadę obudowy ślimaka i stan zabezpieczeń.
Co zrobić, gdy ślimak zablokuje się podczas tłoczenia?
Przerwij podawanie surowca i użyj funkcji reverse przez czas wskazany w instrukcji. Jeżeli zator nie ustąpi, odłącz urządzenie, poczekaj na ostygnięcie i oczyść ślimak oraz jego obudowę. Nie wkładaj palców ani metalowych narzędzi do zasobnika podczas pracy.
Czy każda część oznaczona jako OP650W pasuje do mojej prasy?
Nie należy zakładać tego bez sprawdzenia. Porównaj pełne oznaczenie urządzenia, numer Art.No. lub numer części, wykonanie, mocowania i złącza. Szczególnej weryfikacji wymagają moduły, czujniki i zespoły przewodów.
Czy można zmierzyć czujnik temperatury zwykłym multimetrem?
Można wykonać beznapięciowy pomiar ciągłości lub rezystancji, ale wynik trzeba interpretować według charakterystyki czujnika zastosowanego w konkretnym modelu i przy znanej temperaturze. Prawidłowy pomiar w temperaturze pokojowej nie wyklucza usterki występującej po nagrzaniu.
Czy filtr prasy można zastąpić podobnym elementem?
Nie, jeśli nie potwierdzono zgodności wymiarów, mocowania i gęstości filtracji. Niewłaściwy filtr może przepuszczać zbyt dużo drobin, utrudniać przepływ oleju albo nie pasować do pojemnika.
Kiedy wymienić uszczelkę ślimaka, a kiedy obudowę ślimaka?
Uszczelkę wymienia się przy stwardnieniu, przecięciu, spłaszczeniu lub wycieku z prawidłowo złożonego połączenia. Obudowa wymaga wymiany, gdy jest pęknięta, zdeformowana albo ma uszkodzoną powierzchnię prowadzącą lub uszczelniającą. W takim przypadku sama nowa uszczelka może nie usunąć wycieku.
