Moduły, programatory i sterowniki zmywarek Gorenje
Moduły, programatory i sterowniki zmywarek Gorenje odpowiadają za obsługę panelu oraz wykonywanie kolejnych etapów programu. Brak reakcji, zatrzymanie cyklu lub błąd grzania nie przesądzają jednak o awarii elektroniki. Przed zakupem warto sprawdzić zasilanie, przewody, czujniki i podzespoły wykonawcze, a część dobrać według modelu oraz Art. No. lub kodu PS z tabliczki znamionowej.
Kiedy podejrzewać moduł sterujący zmywarki Gorenje?

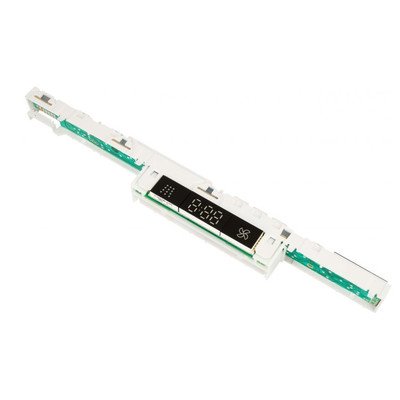

Zmywarka może mieć główny moduł mocy, oddzielny moduł obsługi panelu, płytkę wyświetlacza albo zespół łączący kilka tych funkcji. Określenia „programator” i „sterownik” bywają używane zamiennie, ale nie każda płytka widoczna w drzwiach steruje bezpośrednio grzałką, pompą czy elektrozaworem.
Awarię elektroniki można brać pod uwagę, gdy:
- zmywarka nie reaguje mimo potwierdzonego zasilania i sprawnego obwodu drzwi;
- panel uruchamia się nieregularnie, resetuje lub pokazuje przypadkowe wskazania;
- program zatrzymuje się zawsze na tym samym etapie, chociaż podzespół wymagany na tym etapie oraz jego przewody są sprawne;
- na płytce widać przepalenia, ślady łuku elektrycznego, korozję, pęknięte luty albo uszkodzone złącze;
- moduł otrzymuje prawidłowe sygnały wejściowe, lecz nie steruje odpowiednim odbiornikiem.
Sam objaw nie wystarcza do zamówienia sterownika. Elektronika podejmuje decyzje na podstawie informacji z czujników, zamka drzwi, układu kontroli poziomu wody i innych obwodów. Błędny sygnał wejściowy może więc sprawiać wrażenie, że programator „myli programy”.
Objaw, możliwe przyczyny i kolejność sprawdzania
| Objaw | Co oprócz modułu może być przyczyną? | Co sprawdzić przed zakupem elektroniki? |
| Zmywarka jest całkowicie martwa | gniazdo i obwód zasilający, przewód, filtr przeciwzakłóceniowy, włącznik, zamek lub mikrowyłącznik drzwi, przerwany przewód, moduł panelu | Potwierdzić zasilanie urządzenia, obejrzeć wiązki i złącza oraz sprawdzić ciągłość odłączonych przewodów. W modelach, w których panel działa tylko przy otwartych drzwiach, zamknięcie drzwi nie może być podstawą rozpoznania usterki. |
| Panel działa, ale program nie startuje | niedomknięte drzwi, problem z odpływem po poprzednim cyklu, brak dopływu wody, aktywne opóźnienie startu, uszkodzony panel obsługi | Sprawdzić zatrzaśnięcie drzwi, zawór wody, sitko węża dopływowego, filtry i komorę pompy odpływowej. Zanotować komunikat widoczny przed zatrzymaniem. |
| Zmywarka nie pobiera wody | zakręcony zawór, zanieczyszczone sitko, zagięty wąż, elektrozawór lub AquaStop, przewody, czujnik poziomu | Najpierw wykluczyć ograniczenie przepływu. Następnie zbadać elektrozawór, wiązkę oraz układ pomiaru poziomu. Brak sterowania zaworem nie wskazuje automatycznie modułu, jeżeli sterownik nie otrzymuje prawidłowej informacji o stanie drzwi lub poziomie wody. |
| Woda pozostaje zimna | grzałka lub pompogrzałka, czujnik NTC, niewłaściwy poziom wody, brak obiegu, zabezpieczenie termiczne, złącza | Zmierzyć odłączony obwód grzejny i czujnik temperatury według dokumentacji modelu, sprawdzić wiązkę oraz pracę pompy myjącej. Dopiero potem oceniać przekaźnik i tor sterowania na płytce. |
| Zmywarka stale odpompowuje | woda w podstawie, aktywny pływak przeciwzalaniowy, uszkodzony mikrowyłącznik, problem z pomiarem poziomu | Sprawdzić, czy w podstawie znajduje się woda i ustalić miejsce wycieku. Nie wymieniać modułu przed usunięciem nieszczelności. |
| Program powtarza etap lub trwa bardzo długo | przepływomierz, czujnik ciśnienia, nieszczelny zawór, niedrożny układ wodny, brak grzania | Ustalić, czy urządzenie czeka na osiągnięcie poziomu, temperatury czy prawidłowego odpompowania. Każdy z tych przypadków wymaga innej kolejności pomiarów. |
| Nie działa dotyk lub wybrane przyciski | zabrudzony albo mokry panel, uszkodzona taśma, wiązka w drzwiach, moduł interfejsu | Oczyścić i osuszyć panel, sprawdzić sposób obsługi opisany w instrukcji oraz skontrolować przewody między interfejsem a modułem głównym. |
Odpowiednie podzespoły można porównać w kategoriach: elektrozawory i rozdzielacze wody, presostaty, hydrostaty i czujniki ciśnienia, grzałki zmywarek Gorenje oraz pompy myjące i odpływowe.
Jak sprawdzać instalację i podzespoły współpracujące ze sterownikiem?
Przed pomiarami odłącz zmywarkę od sieci i zakręć dopływ wody. Rozładuj kondensatory zgodnie z procedurą serwisową urządzenia. Rozłączaj złącza, chwytając za ich obudowy, a nie za przewody.
Kontrola wiązek przewodów
Odłącz przewód na obu końcach i zmierz jego ciągłość. Prawidłowy odcinek powinien dawać stabilny wynik zbliżony do rezystancji przewodów pomiarowych. Brak ciągłości albo wynik zmieniający się podczas delikatnego poruszania wiązką wskazuje na przerwę lub nadłamane żyły. Szczególnej uwagi wymagają miejsca ruchome, przepusty i dolna krawędź drzwi.
Sprawdź również, czy przewody nie mają zwarcia między sobą ani do dostępnych metalowych elementów. Sam poprawny pomiar ciągłości nie wyklucza słabego styku, który ujawnia się dopiero pod obciążeniem, dlatego obejrzyj piny pod kątem przebarwień, luzu i nadtopienia.
Grzałka, zawór, pompa i czujnik NTC
Pomiar rezystancji wykonuje się po odłączeniu badanego podzespołu od instalacji. Przerwa w uzwojeniu zaworu, silnika albo elemencie grzejnym potwierdza uszkodzenie obwodu, lecz prawidłowa rezystancja nie potwierdza sprawności mechanicznej, szczelności ani prawidłowej pracy pod obciążeniem.
Dla grzałki ważny jest również stan izolacji względem obudowy. Zwykły multimetr może nie wykryć upływu pojawiającego się przy wyższym napięciu lub po rozgrzaniu. Pomiar rezystancji izolacji odpowiednim miernikiem powinien wykonać technik znający wymagania konkretnego urządzenia.
Rezystancja termistora NTC powinna zmieniać się płynnie wraz z temperaturą. Dokładne wartości zależą od zastosowanego czujnika, dlatego wynik trzeba porównać z tabelą serwisową właściwego modelu. Pojedynczy pomiar w temperaturze pokojowej nie wyklucza przerwy pojawiającej się po nagrzaniu.

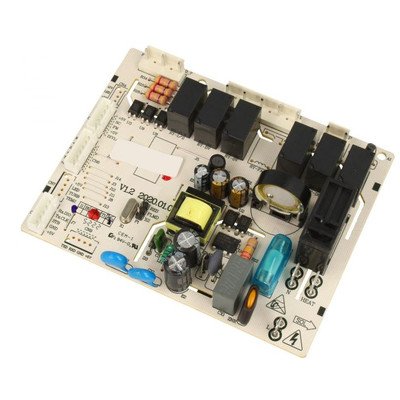

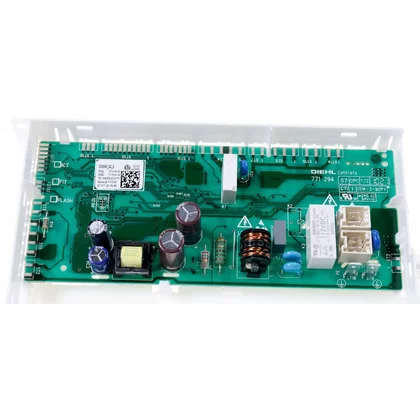

Oględziny modułu
Po otwarciu obudowy sprawdź obie strony płytki, złącza oraz wnętrze osłony. Ślady wilgoci, osad, zwęglony laminat, pęknięte luty i nadtopione piny są ważną wskazówką, ale trzeba ustalić ich przyczynę. Uszkodzony elektrozawór, AquaStop, dozownik, pompa lub przetarta wiązka mogą przeciążyć element wykonawczy na płytce i zniszczyć również nowy moduł.
Brak widocznych uszkodzeń nie oznacza, że sterownik jest sprawny. Usterka może dotyczyć zasilacza niskonapięciowego, przekaźnika, triaka, pamięci, procesora albo komunikacji z panelem. Naprawa na poziomie elementów wymaga schematu lub analizy obwodu, wyposażenia do elektroniki i sprawdzenia odbiornika sterowanego przez uszkodzony tor.
Pomiary napięcia sieciowego, badanie pracującego modułu oraz wymuszanie sygnałów są przeznaczone wyłącznie dla wykwalifikowanego technika. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, właściwych narzędzi i zabezpieczenia stanowiska. Nie są przeznaczone dla osoby bez przygotowania.
Kody błędów a diagnoza modułu
Oznaczenia błędów różnią się między rodzinami zmywarek Gorenje. Przykładowo w instrukcji rodziny obejmującej model GV693C60UVAD podano następujące znaczenia:
| Kod w tym zakresie urządzeń | Znaczenie | Co sprawdzić w pierwszej kolejności? |
| F12 | problem z dopływem wody | Zawór instalacji, sitko węża, wąż dopływowy, elektrozawór i przepływ. |
| F41 | błąd obwodu grzania | Grzałkę lub pompogrzałkę, czujnik temperatury, obieg wody, przewody i złącza. |
| F52 | problem z poziomem wody | Filtry, dopływ, układ ciśnieniowy, czujnik poziomu i jego przewody. |
| F54 | przepełnienie | Zamknąć dopływ wody; sprawdzić zawór, kontrolę poziomu i układ przeciwzalaniowy. |
| F56 | błąd pompy obiegowej | Pompę myjącą, zablokowanie wirnika, przewody oraz sterowanie pompy. |
Kod określa obszar, w którym sterownik wykrył nieprawidłowość, a nie część przeznaczoną automatycznie do wymiany. Przed zastosowaniem tabeli sprawdź instrukcję przypisaną do pełnego oznaczenia własnej zmywarki, ponieważ ten sam kod w starszej lub inaczej skonstruowanej serii może mieć inne znaczenie.

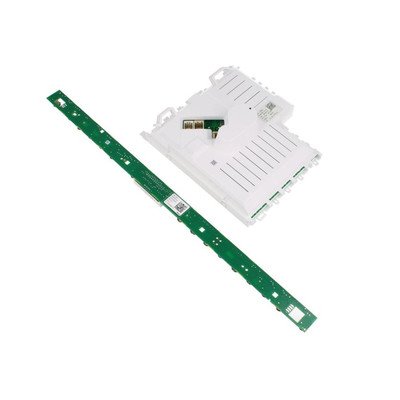

Gdzie znajduje się moduł i jak uzyskać do niego dostęp?
Położenie zależy od konstrukcji zmywarki. Moduł interfejsu zwykle znajduje się przy panelu na górnej lub przedniej części drzwi. Główny sterownik może być zamontowany w drzwiach albo w dolnej części obudowy, za boczną osłoną lub cokołem. Nie należy zdejmować panelu drzwi, zakładając, że w każdym modelu znajduje się tam moduł mocy.
Przed demontażem:
- Odłącz zasilanie, zakręć wodę i zabezpiecz podłogę.
- Jeżeli zmywarka jest zabudowana, zwolnij jej mocowania zgodnie z instrukcją montażową i wysuń urządzenie bez naprężania węży.
- Ustal położenie sterownika na podstawie dokumentacji modelu albo przebiegu wiązek.
- Zrób wyraźne zdjęcia złączy i ułożenia przewodów przed ich odłączeniem.
- Odblokuj zatrzaski obudowy bez wyginania płytki i bez podważania elementów elektronicznych.
W drzwiach trzeba uważać na ostre krawędzie, przewody dozownika oraz taśmy panelu. Przy sterowniku umieszczonym na dole należy najpierw sprawdzić, czy w podstawie nie ma wody. Zamontowanie nowej elektroniki w wilgotnej obudowie grozi jej ponownym uszkodzeniem.

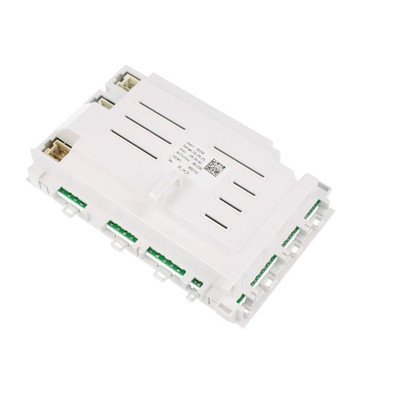

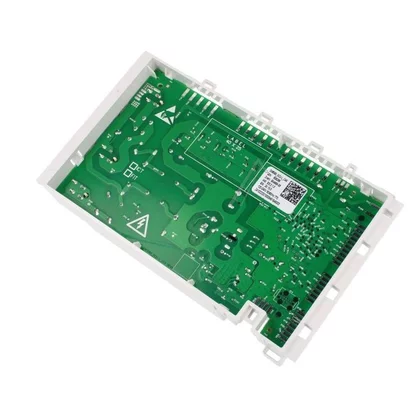

Wymiana, naprawa i uruchomienie nowego sterownika
Nowy moduł powinien mieć zgodne mocowanie, rozmieszczenie złączy, wykonanie sprzętowe i oprogramowanie. Nie przekładaj wtyczek na podstawie samego dopasowania mechanicznego. Przed montażem porównaj oznaczenia części i potwierdź zgodność katalogową z konkretnym wariantem zmywarki.
Niektóre sterowniki są dostarczane jako zaprogramowane, a inne wymagają po montażu wprowadzenia kodu wariantu urządzenia, kalibracji czujnika ciśnienia lub innej procedury serwisowej. Nie wpisuj przypadkowego kodu VAR i nie kopiuj ustawień z podobnego modelu. Niewłaściwa konfiguracja może powodować błędne czasy programów, nieprawidłową obsługę wyposażenia albo zatrzymanie uruchomienia.
Przed podłączeniem nowej płytki sprawdź odbiornik związany ze spalonym torem starego modułu. Jeżeli uszkodzenie znajduje się przy wyjściu zaworu, pompy, grzałki lub dozownika, należy skontrolować ten podzespół i jego przewody. Sama wymiana płytki bez usunięcia zwarcia może zakończyć się natychmiastową awarią nowej części.
Po naprawie wykonaj program kontrolny i sprawdź kolejno pobieranie wody, pracę pompy myjącej, grzanie, odpompowanie, szczelność oraz zakończenie cyklu bez błędów. Test nie powinien ograniczać się do sprawdzenia, czy panel się podświetla.

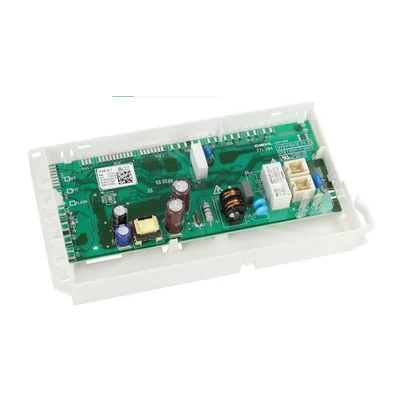

Jak dobrać moduł do zmywarki Gorenje?
Do wyszukania części przygotuj pełny model oraz Art. No. albo kod PS z tabliczki znamionowej. W nowszych zmywarkach tabliczka może zawierać także numer seryjny i indeks wykonania; warto przekazać wszystkie widoczne oznaczenia. Etykieta znajduje się zazwyczaj na wewnętrznej krawędzi otwartych drzwi.
Nie dobieraj modułu wyłącznie na podstawie:
- wyglądu płytki lub obudowy;
- skróconej nazwy modelu;
- identycznej liczby złączy;
- numeru nadrukowanego na pojedynczym przekaźniku albo procesorze;
- informacji, że sterownik pochodzi z podobnej zmywarki Gorenje lub Hisense.
W obrębie podobnej konstrukcji mogą występować różne pompy, czujniki, systemy suszenia, panele i wersje oprogramowania. Numer widoczny na laminacie może oznaczać rodzinę płytki, a nie kompletną, zaprogramowaną część serwisową.
Najbezpieczniejszy następny krok to odczytanie całej tabliczki znamionowej, porównanie numeru starego modułu i potwierdzenie w katalogu, czy zamiennik jest zaprogramowany oraz czy wymaga konfiguracji po montażu. Pozostałe grupy podzespołów znajdziesz w kategorii elementy elektryczne zmywarek Gorenje.
FAQ – moduły i programatory zmywarek Gorenje
Czy brak reakcji zmywarki oznacza uszkodzony moduł?
Nie. Najpierw trzeba potwierdzić zasilanie, działanie włącznika i obwodu drzwi oraz ciągłość przewodów. W części modeli panel przyjmuje polecenia tylko przy otwartych drzwiach. Dopiero prawidłowe zasilanie modułu przy braku jego pracy uzasadnia diagnostykę elektroniki.
Czy kod błędu wskazuje moduł do wymiany?
Zwykle nie. Kod informuje, że sterownik nie uzyskał oczekiwanego sygnału lub rezultatu, na przykład prawidłowego dopływu, poziomu wody albo temperatury. Przyczyną może być podzespół wykonawczy, czujnik, przewód, złącze lub dopiero sam moduł.
Czy można sprawdzić moduł zwykłym multimetrem?
Multimetr pozwala znaleźć część zwarć, przerw, uszkodzonych przewodów i niesprawnych elementów wykonawczych. Nie potwierdza jednak kompletnej sprawności procesora, oprogramowania i sterowania pod obciążeniem. Pomiary działającej płytki z napięciem sieciowym wymagają kwalifikacji serwisowych.
Czy każdy nowy sterownik Gorenje jest gotowy do pracy?
Nie. Część modułów jest fabrycznie zaprogramowana, natomiast niektóre warianty wymagają wpisania kodu urządzenia i przeprowadzenia kalibracji. Zakres czynności trzeba potwierdzić dla numeru części oraz pełnego Art. No. lub kodu PS zmywarki.
Dlaczego nowy moduł może ponownie się spalić?
Przyczyną może być nieusunięte zwarcie elektrozaworu, AquaStopu, pompy, dozownika, grzałki albo wiązki przewodów. Przed wymianą należy ustalić, jaki odbiornik był sterowany przez uszkodzony tor starej płytki, i sprawdzić go niezależnie.
Czy warto naprawiać starą płytkę zamiast ją wymieniać?
Naprawa jest możliwa, gdy uszkodzenie obejmuje dostępne elementy zasilacza, przekaźnik, triak, ścieżkę lub złącze, a procesor i pamięć pozostały sprawne. Powinna ją poprzedzić diagnostyka odbiornika, który mógł wywołać przeciążenie. Zwęglony laminat, uszkodzony procesor albo brak właściwego oprogramowania mogą uniemożliwić skuteczną naprawę.
