Magnetrony i transformatory HISENSE
Magnetrony i transformatory do mikrofalówek Hisense są elementami układu wytwarzającego mikrofale. Ich usterkę można podejrzewać, gdy urządzenie pracuje, lecz nie podgrzewa potraw, głośno buczy albo wyłącza zabezpieczenie. Taki objaw może jednak powodować również dioda, kondensator, bezpiecznik lub połączenie przewodów. Część dobieraj według modelu oraz Art. No. lub kodu PS z tabliczki znamionowej.
Magnetron i transformator – jaką pełnią funkcję?
W kuchenkach z klasycznym układem wysokiego napięcia transformator zasila obwód złożony między innymi z kondensatora, diody wysokonapięciowej i magnetronu. Magnetron przekształca dostarczoną energię w mikrofale kierowane przez falowód do komory urządzenia. Dlatego awaria któregokolwiek elementu tego obwodu może spowodować brak grzania, mimo że wyświetlacz, oświetlenie, wentylator i napęd talerza nadal działają.
Nie każda mikrofalówka wykorzystuje taki sam układ zasilania. W części konstrukcji zamiast ciężkiego transformatora sieciowego występuje przetwornica inwerterowa. Przed diagnozą i zakupem trzeba więc ustalić rozwiązanie zastosowane w konkretnym modelu Hisense.
Czy brak grzania oznacza uszkodzony magnetron?
Nie. Sprawny panel, obracający się talerz i działający wentylator potwierdzają jedynie rozpoczęcie programu. Nie dowodzą, że transformator otrzymuje zasilanie ani że cały obwód wysokiego napięcia jest sprawny.
| Objaw | Możliwe przyczyny | Co pozwala je rozróżnić |
| Urządzenie pracuje, ale potrawa pozostaje zimna | magnetron, transformator, dioda lub kondensator WN, bezpiecznik WN, przekaźnik, termostat, blokada drzwi, przewody | kontrola obwodu zasilającego, połączeń i poszczególnych elementów zgodnie ze schematem danego modelu |
| Grzanie pojawia się i zanika | przegrzane lub luźne konektory, termostat, przekaźnik, wyłączniki drzwi, przerwa zależna od temperatury | oględziny złączy, pomiary ciągłości wykonywane po odłączeniu elementu oraz obserwacja, czy usterka zależy od temperatury lub położenia drzwi |
| Głośne buczenie i brak grzania | zwarcie diody, kondensatora lub magnetronu, przeciążony albo uszkodzony transformator | buczenie wskazuje na obciążenie układu, lecz bez dalszych testów nie identyfikuje uszkodzonej części |
| Przepala się bezpiecznik lub zadziała zabezpieczenie instalacji | zwarcie w obwodzie wejściowym albo WN, uszkodzony kondensator, dioda, magnetron, transformator lub układ blokad | ustalenie momentu zadziałania zabezpieczenia i pomiar odłączonych elementów; nie wolno zastępować bezpiecznika mocniejszym |
| W komorze pojawia się iskrzenie | zabrudzona lub wypalona płytka mikowa, metalowy przedmiot, zwęglone resztki, uszkodzenie falowodu lub osłony anteny magnetronu | najpierw oględziny komory i płytki mikowej Hisense; samo iskrzenie nie przesądza o awarii magnetronu |
Jeżeli mikrofalówka nie rozpoczyna programu albo reaguje na poruszanie drzwiami, przed układem WN należy sprawdzić mechanizm zatrzasków i zamki drzwiczek Hisense. Uszkodzona blokada może nie zezwolić na załączenie transformatora, chociaż część pozostałych funkcji urządzenia działa.
Bezpieczna diagnostyka układu wysokiego napięcia
W mikrofalówce występują napięcia grożące śmiertelnym porażeniem, a kondensator może zachować ładunek po odłączeniu przewodu zasilającego. Zdjęcie wtyczki nie jest zatem jedyną czynnością zabezpieczającą. Rozładowanie kondensatora trzeba przeprowadzić narzędziem i metodą określoną w dokumentacji serwisowej danego urządzenia. Nie należy zwierać jego zacisków przypadkowym metalowym przedmiotem.
Opisane pomiary wewnętrznych elementów wymagają kwalifikacji, doświadczenia, właściwych przyrządów i znajomości procedur dla danego modelu. Nie są przeznaczone dla osoby bez przygotowania. Nie wolno wykonywać pomiarów przy magnetronie, transformatorze, diodzie ani kondensatorze podczas pracy urządzenia.
Przed pomiarem rezystancji badany element odłącza się od współpracującego obwodu. W przeciwnym razie miernik może wskazywać przejście przez inne podzespoły, a wynik będzie prowadził do błędnej diagnozy.

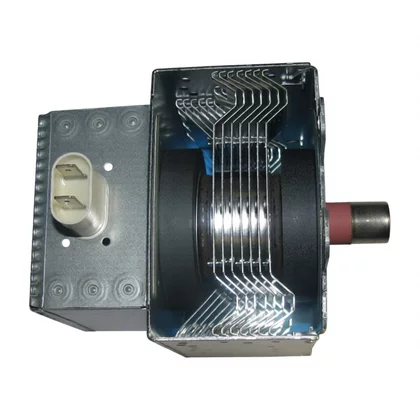

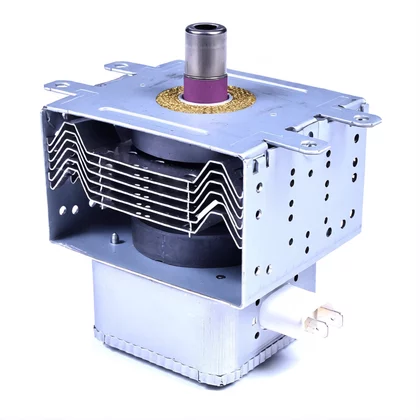

Jak sprawdza się magnetron?
Po odłączeniu przewodów serwisant wykonuje dwa podstawowe pomiary:
- Między zaciskami żarnika powinna występować bardzo mała rezystancja. Przy tak niskich wartościach trzeba uwzględnić rezystancję przewodów pomiarowych i styków miernika. Przerwa oznacza uszkodzenie żarnika.
- Między każdym zaciskiem a metalową obudową magnetronu nie powinno być przejścia. Wykryta ciągłość lub mała rezystancja wskazuje na zwarcie do obudowy.
Taki test wykrywa przerwę albo zwarcie, ale nie potwierdza zdolności magnetronu do wytwarzania pełnej mocy. Magnetron może przejść pomiar omomierzem, a mimo to nie grzać pod obciążeniem. Przed jego wymianą trzeba wykluczyć diodę, kondensator, transformator, zabezpieczenia termiczne, konektory i brak zasilania uzwojenia pierwotnego.
Podczas oględzin zwraca się uwagę na pęknięte pierścienie ferrytowe, nadpalone zaciski, przebarwienia, uszkodzoną osłonę anteny oraz ślady łuku przy wejściu do falowodu. Nie należy rozbierać obudowy samego magnetronu ani próbować regenerować jego wnętrza.

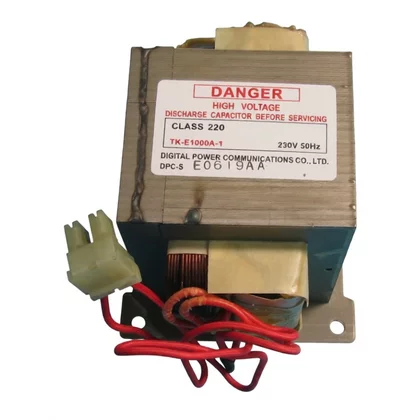

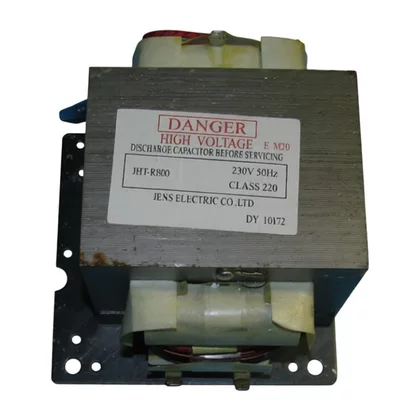

Jak sprawdza się transformator wysokiego napięcia?
Transformator odłącza się od instalacji i identyfikuje jego uzwojenie pierwotne, uzwojenie żarzenia oraz uzwojenie wysokiego napięcia według schematu urządzenia. Następnie sprawdza się:
- ciągłość każdego uzwojenia;
- zwarcie uzwojenia pierwotnego do rdzenia;
- zwarcie uzwojenia żarzenia do rdzenia;
- stan zacisków, izolacji i przewodów;
- ślady przegrzania, zapach spalenizny oraz przebarwienia lakieru uzwojeń.
Nie ma jednej prawidłowej rezystancji transformatora dla całej kategorii. Wynik zależy od jego mocy, konstrukcji i napięcia zasilania. Uzwojenie żarzenia ma zwykle bardzo małą rezystancję, natomiast uzwojenie WN wyższą, ale wartości trzeba porównać ze schematem lub dokumentacją konkretnego wykonania.
W niektórych transformatorach jeden koniec uzwojenia wysokiego napięcia jest konstrukcyjnie połączony z rdzeniem i obudową. Z tego powodu uniwersalny test „każde uzwojenie do masy musi mieć nieskończoną rezystancję” jest błędny. Sposób połączenia trzeba najpierw potwierdzić na schemacie.
Pomiar omomierzem nie zawsze wykrywa zwarcie międzyzwojowe pojawiające się dopiero pod obciążeniem. Jeżeli uzwojenia mają ciągłość, a transformator nadmiernie się nagrzewa lub głośno pracuje, konieczna jest dalsza diagnostyka całego obwodu WN zamiast wymiany na próbę.
Co jeszcze sprawdzić przed zakupem?
- Konektory magnetronu i transformatora: poluzowane, utlenione lub przegrzane połączenie może ograniczać przepływ prądu i powodować okresowy brak grzania.
- Diodę wysokonapięciową: typowy multimetr może nie dostarczać napięcia wystarczającego do jej prawidłowego testu. Wynik „brak przewodzenia w obu kierunkach” nie zawsze oznacza przerwę.
- Kondensator WN: trzeba sprawdzić zgodność pojemności z oznaczeniem oraz brak przebicia do obudowy. Sam prawidłowy pomiar pojemności nie wyklucza wszystkich uszkodzeń pod napięciem roboczym.
- Bezpiecznik WN i termostaty: przepalony bezpiecznik jest skutkiem wymagającym znalezienia przyczyny, a nie wyłącznie częścią do wymiany. Odpowiednie elementy znajdują się w kategorii bezpieczniki i diody Hisense.
- Sterowanie transformatora: brak napięcia po stronie pierwotnej może wynikać z przekaźnika, przewodów, termostatu lub blokady drzwi. Pomiar pod napięciem jest czynnością wyłącznie dla wykwalifikowanego serwisanta.
Dostęp i wymiana magnetronu lub transformatora
W wolnostojących mikrofalówkach dostęp do układu WN uzyskuje się zazwyczaj po zdjęciu zewnętrznej obudowy. Urządzenia do zabudowy trzeba wcześniej bezpiecznie wysunąć zgodnie z instrukcją instalacji. Rozmieszczenie elementów i kolejność demontażu różnią się między modelami.
Przed odłączeniem przewodów warto udokumentować ich położenie. Należy chwytać za konektory, a nie ciągnąć za przewody. Transformator jest ciężki, dlatego podczas odkręcania mocowań trzeba go podtrzymywać, aby nie uszkodził przewodów lub podstawy urządzenia.
Magnetron jest zamocowany przy falowodzie. Podczas wymiany nie wolno odkształcić powierzchni styku, uszkodzić uszczelki ani pozostawić szczeliny przy kołnierzu. Trzeba również skontrolować wnętrze dostępnej części falowodu. Zwęglenie, wżery lub nadtopienia wymagają oceny technicznej — zamontowanie nowego magnetronu bez usunięcia przyczyny może doprowadzić do ponownego iskrzenia.
Po naprawie należy przywrócić wszystkie osłony, połączenia ochronne i fabryczne prowadzenie przewodów. Urządzenia nie uruchamia się bez obudowy ani bez obciążenia w komorze. Serwisant powinien sprawdzić działanie blokad drzwi, wykonać test mocy z obciążeniem wodnym według procedury właściwej dla modelu oraz pomiar szczelności mikrofalowej.
Jak dobrać magnetron lub transformator Hisense?
Nie dobieraj części wyłącznie według zdjęcia, deklarowanej mocy kuchenki albo podobnego złącza. Magnetrony mogą różnić się położeniem uchwytów, kierunkiem anteny, sposobem chłodzenia, mocą i charakterystyką elektryczną. Transformatory różnią się uzwojeniami, napięciem zasilania, wyprowadzeniami, wymiarami oraz rozstawem mocowań.
Dla urządzeń Hisense potrzebne są:
- pełny model mikrofalówki;
- Art. No. albo kod PS z tabliczki znamionowej;
- oznaczenie odczytane ze starego magnetronu lub transformatora;
- w razie wątpliwości zdjęcie całej tabliczki znamionowej i zamontowanej części.
Sama informacja „Hisense 800 W” lub skrócona nazwa modelu nie potwierdza zgodności. Różne warianty tego samego urządzenia mogą wykorzystywać inne mocowania lub elementy układu WN. Przed zamówieniem porównaj numer katalogowy i zgodność przypisaną do pełnego oznaczenia sprzętu.
FAQ – magnetrony i transformatory Hisense
Czy sprawny magnetron powinien mieć przejście między zaciskami?
Tak, między zaciskami żarnika występuje bardzo mała rezystancja. Jednocześnie nie powinno być przejścia między żadnym zaciskiem a metalową obudową. Pomiar ten nie potwierdza jednak pełnej mocy magnetronu podczas pracy.
Czy głośne buczenie oznacza uszkodzony transformator?
Nie musi. Transformator może buczeć, gdy obciąża go zwarta dioda, kondensator albo magnetron. Najpierw trzeba odłączyć i sprawdzić elementy obwodu według schematu, zamiast wymieniać transformator na podstawie samego dźwięku.
Dlaczego mikrofalówka działa, ale nie grzeje?
Silnik talerza, wentylator i oświetlenie mogą otrzymywać zasilanie niezależnie od układu wytwarzającego mikrofale. Przyczyną może być obwód wysokiego napięcia, przekaźnik, termostat, blokada drzwi lub uszkodzone połączenie.
Czy magnetron można naprawić?
Magnetron jest wymieniany jako kompletny element. Nie należy otwierać jego obudowy, prostować uszkodzonej anteny ani przekładać przypadkowych części z innego wykonania. Trzeba również usunąć przyczynę ewentualnego przegrzania lub iskrzenia.
Czy po wymianie magnetronu można od razu używać mikrofalówki?
Najpierw trzeba zamontować wszystkie osłony, sprawdzić blokady drzwi i prawidłowe ułożenie uszczelki magnetronu. Po ingerencji w układ generowania mikrofal wymagany jest test działania z obciążeniem oraz kontrola szczelności odpowiednim miernikiem.
Jakie dane są potrzebne do doboru części Hisense?
Odczytaj pełny model oraz Art. No. albo kod PS z tabliczki znamionowej. Dołącz oznaczenie starego podzespołu i jego zdjęcie. Moc podana na froncie urządzenia lub podobny wygląd części nie wystarczają do potwierdzenia zgodności.
