Oświetlenie lodówek HISENSE
Oświetlenie do lodówek Hisense obejmuje żarówki, listwy i moduły LED, oprawy, klosze oraz lampki kontrolne. Gdy wnętrze pozostaje ciemne, przyczyną może być nie tylko źródło światła, ale też czujnik drzwi, złącze, wiązka lub elektronika. Przed zakupem sprawdź rodzaj elementu oraz pełny model i Art. No. albo kod PS z tabliczki znamionowej.
Brak światła w lodówce Hisense – od czego zacząć?
Jeżeli lodówka nadal prawidłowo chłodzi, działa jej panel i słychać normalną pracę urządzenia, usterka może być ograniczona do obwodu oświetlenia. Nie oznacza to jednak automatycznie przepalonej żarówki lub uszkodzonej listwy LED. Światłem może sterować mechaniczny wyłącznik drzwiowy, czujnik magnetyczny, wiązka przewodów albo moduł elektroniczny.
Inna kolejność diagnostyki ma sens, gdy razem z oświetleniem przestały działać wyświetlacz, alarm drzwi lub inne funkcje. W takim przypadku najpierw trzeba potwierdzić zasilanie całego urządzenia, ustawienia panelu i stan połączeń, zamiast od razu kupować lampkę.
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Nie świeci jedna lampka, pozostałe działają | Uszkodzone źródło światła, lokalne złącze lub przewód | Oględziny lampki, jej wtyku i mocowania | Usterka jest prawdopodobnie ograniczona do jednej gałęzi oświetlenia |
| Nie działa żadne oświetlenie, ale lodówka chłodzi | Czujnik drzwi, wspólne zasilanie lamp, wiązka albo sterownik | Czy urządzenie prawidłowo rozpoznaje otwarcie drzwi; czy działa alarm i podświetlenie panelu | Wymiana wszystkich lampek bez sprawdzenia sterowania może nie rozwiązać problemu |
| Światło miga lub reaguje na poruszanie kloszem | Luźne złącze, pęknięty przewód, wilgoć lub uszkodzona płytka LED | Stan styków, przewodów i obudowy; ślady przegrzania albo nalotu | Niestabilne połączenie może powodować taki sam objaw jak uszkodzona dioda |
| Światło nie gaśnie po zamknięciu drzwi | Wyłącznik drzwiowy, czujnik magnetyczny, magnes lub jego ustawienie | Reakcję na wciśnięcie wyłącznika albo zbliżenie magnesu – stosownie do konstrukcji | Brak reakcji kieruje diagnostykę na czujnik, przewody lub wejście sterownika |
| Nie działa światło i panel, lodówka zachowuje się nietypowo | Problem z zasilaniem, wiązką lub elektroniką | Gniazdo, przewód zasilający, ustawienia i pozostałe funkcje urządzenia | Sama lampka nie wyjaśnia rozleglejszych objawów |
Jak sprawdzić żarówkę, moduł LED i czujnik drzwi?
Żarówka tradycyjna lub halogenowa
Po odłączeniu lodówki od sieci i ostygnięciu lampy zdejmij klosz zgodnie z instrukcją konkretnego modelu. Ciemny nalot wewnątrz bańki lub przerwany żarnik wskazuje na uszkodzenie, ale brak widocznych śladów nie potwierdza sprawności.
Wyjętą żarówkę żarnikową można sprawdzić omomierzem lub testem ciągłości. Przerwa w obwodzie zwykle oznacza przepalony żarnik. Wynik wskazujący ciągłość nie potwierdza natomiast prawidłowej mocy, dopasowania temperaturowego ani stanu oprawki. Nie stosuj żarówki tylko dlatego, że ma taki sam gwint – muszą zgadzać się także napięcie, moc, wymiary i dopuszczenie do pracy w urządzeniu chłodniczym.
Żarówka LED E14 lub zintegrowany moduł LED
Żarówki LED E14 zawierają układ elektroniczny, dlatego zwykły pomiar rezystancji nie jest miarodajnym testem ich sprawności. Podobnie jest z wielodiodowymi listwami i modułami wyposażonymi w sterownik prądowy. Nie należy zasilać ich przypadkowym zasilaczem: napięcie i sposób sterowania zależą od wykonania.

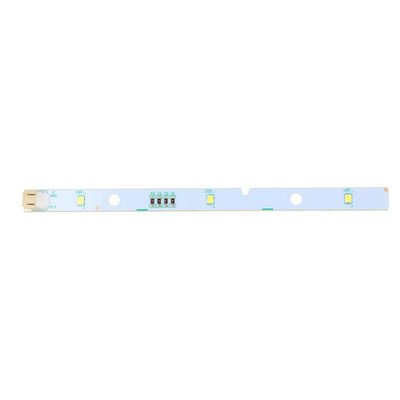

Najpierw obejrzyj płytkę, złącze i przewody. Zwróć uwagę na pęknięcia, odbarwienia, ślady wilgoci, korozję styków i nadtopione tworzywo. Jeżeli moduł ma kilka diod, pojedyncza uszkodzona dioda może wygasić całą sekcję, ale sposób połączenia zależy od projektu płytki.
Mechaniczny wyłącznik lub czujnik magnetyczny
Widoczny przycisk można ostrożnie nacisnąć przy otwartych drzwiach i obserwować reakcję lampy. Jeżeli przycisku nie ma, lodówka może wykorzystywać magnes w drzwiach oraz ukryty kontaktron albo czujnik Halla. Wtedy miejsce reakcji można ustalić wyłącznie na podstawie dokumentacji modelu lub ostrożnej próby z niewielkim magnesem.
To, czy światło rzeczywiście gaśnie po zamknięciu drzwi, można sprawdzić krótkim nagraniem wykonanym telefonem pozostawionym wewnątrz komory. Test jest szczególnie przydatny po zmianie kierunku otwierania drzwi, demontażu zawiasów albo panelu. Nie pozostawiaj urządzenia długo z podejrzeniem stale świecącej żarówki, ponieważ tradycyjne źródło światła wydziela ciepło.
Wyłącznik odłączony od instalacji można zbadać omomierzem, sprawdzając zmianę stanu styków podczas naciskania. Kontaktron również powinien zmieniać stan pod wpływem magnesu, ale czujnika Halla nie ocenia się samym testem ciągłości. W niektórych konstrukcjach element drzwiowy ma więcej niż jeden obwód, więc prawidłowa reakcja lampy nie musi potwierdzać wszystkich jego funkcji.
Kiedy potrzebny jest pomiar napięcia?
Pomiar na złączu lampki pozwala rozdzielić dwie grupy usterek:
- właściwe zasilanie przy otwartych drzwiach i brak światła kierują podejrzenie na lampkę, moduł LED lub jego styki;
- brak zasilania wymaga kontroli czujnika drzwi, wiązki, złączy oraz wyjścia modułu sterującego;
- napięcie pojawiające się bez obciążenia, ale zanikające po podłączeniu lampy, może wskazywać na połączenie o podwyższonej rezystancji albo problem układu zasilającego.
Nie ma jednej wartości napięcia właściwej dla całej kategorii. W lodówkach Hisense występują zarówno żarówki sieciowe, jak i moduły LED zasilane napięciem obniżonym lub sterowane przez elektronikę. Wartość, punkty pomiarowe i stan czujnika drzwi trzeba ustalić ze schematu konkretnego urządzenia.
Pomiar w pracującym urządzeniu jest czynnością serwisową. Wymaga kwalifikacji, miernika o odpowiedniej kategorii, zabezpieczenia przed zwarciem oraz znajomości schematu. Nie jest przeznaczony dla osoby bez przygotowania. Zwarcie sąsiednich pinów może uszkodzić sterownik, nawet jeśli obwód lampy pracuje przy niskim napięciu.
Dostęp do oświetlenia i wymiana części
W zależności od modelu źródło światła może znajdować się w suficie komory, panelu bocznym, kanale powietrznym albo obudowie regulatora. Klosz bywa mocowany zatrzaskami, zaczepami lub śrubami. Nie należy podważać go na siłę w przypadkowym miejscu, ponieważ kruche tworzywo w chłodnej komorze łatwo pęka.
Typowa kolejność bezpiecznej wymiany wygląda następująco:
- Odłącz lodówkę od zasilania i zabezpiecz wtyczkę przed przypadkowym podłączeniem.
- Wyjmij produkty i elementy wyposażenia utrudniające dostęp. Osusz miejsce pracy, jeżeli pojawiły się skropliny.
- Ustal sposób mocowania klosza w instrukcji modelu. Zwolnij wskazane zaczepy lub odkręć mocowania.
- Przed rozłączeniem przewodów sfotografuj ich ułożenie. Chwytaj za obudowę wtyku, a nie za przewody.
- Porównaj starą i nową część: numer, wymiary, mocowania, liczbę pinów, kierunek wtyku oraz parametry elektryczne.
- Zamontuj lampkę bez zgniatania wiązki. Sprawdź, czy zatrzaski i uszczelnienia wróciły na właściwe miejsca.
- Po podłączeniu urządzenia sprawdź zapalanie światła po otwarciu i jego wyłączanie po zamknięciu drzwi.
W niektórych modelach płytka LED jest przykręcona wewnątrz oprawy, a w innych stanowi nierozbieralny moduł wymieniany w całości. Instrukcja demontażu przeznaczona dla jednego modelu Hisense nie powinna być przenoszona na lodówkę o innej konstrukcji.
Co sprawdzić przed wymianą modułu sterującego?
Moduł elektroniczny warto podejrzewać dopiero po sprawdzeniu źródła światła, czujnika drzwi, złączy i dostępnego odcinka wiązki. Sam brak napięcia na lampce nie dowodzi uszkodzenia płyty: przerwany przewód, skorodowany styk albo błędny sygnał zamkniętych drzwi daje podobny rezultat.
Jeżeli razem z oświetleniem występują problemy z panelem, alarmem drzwi lub innymi obwodami, przejdź do kategorii modułów i elektroniki do lodówek Hisense. Przy lampie reagującej na poruszanie drzwiami lub obudową sprawdzenia mogą wymagać również kable i wiązki lodówek Hisense. Problemy z rozpoznawaniem otwarcia drzwi mogą być związane z elementem dostępnym w grupie czujników i termostatów do lodówek Hisense.
Naprawa płyty sterującej, pomiary po stronie sieciowej i uruchamianie urządzenia z odsłoniętymi obwodami wymagają odpowiednich kwalifikacji, doświadczenia i narzędzi. Nie należy mostkować czujnika drzwi na stałe ani zastępować bezpieczników prowizorycznymi połączeniami.
Jak dobrać oświetlenie do lodówki Hisense?
Podobny klosz, identyczny gwint lub pasująca wtyczka nie wystarczają do potwierdzenia zgodności. W obrębie jednego modelu handlowego mogą występować różne wykonania lampy, mocowania albo układu sterującego.
Przy doborze porównaj:
- pełny model lodówki;
- Art. No. albo kod PS z tabliczki znamionowej;
- numer nadrukowany na starej lampie, płytce lub oprawie;
- rodzaj części: żarówka, lampa LED E14, listwa, moduł, oprawka, klosz lub lampka kontrolna;
- napięcie i moc, jeśli są podane na części lub w dokumentacji;
- wymiary, rozmieszczenie zatrzasków i śrub;
- liczbę pinów, kształt oraz położenie złącza;
- komorę i miejsce montażu, ponieważ światła chłodziarki i zamrażarki mogą się różnić.
Nie należy zastępować żarówki halogenowej mocniejszym źródłem światła. Większa emisja ciepła może uszkodzić klosz lub obudowę. Przy module LED trzeba ponadto potwierdzić zgodność elektryczną, a nie tylko rozstaw mocowań.
Jeżeli oznaczenia starej części są nieczytelne, wykonaj zdjęcie tabliczki znamionowej, całej lampy, złącza oraz miejsca montażu. Następnie porównaj część z katalogiem dla pełnego modelu i Art. No. albo kodu PS. Pozostałe grupy podzespołów znajdziesz w kategorii części zamiennych do lodówek Hisense.
FAQ – oświetlenie lodówek Hisense
Czy brak światła oznacza, że lodówka przestanie chłodzić?
Nie musi. Jeżeli temperatura jest prawidłowa, panel działa, a sprężarka i wentylatory pracują normalnie, awaria może dotyczyć wyłącznie oświetlenia. Brak światła połączony z innymi objawami wymaga jednak szerszej kontroli zasilania, wiązek i elektroniki.
Jak sprawdzić, czy światło gaśnie po zamknięciu drzwi?
Umieść w komorze telefon nagrywający film, zamknij drzwi na krótko i odtwórz nagranie. Jeżeli lampa nie gaśnie, sprawdź wyłącznik mechaniczny albo układ magnes–czujnik, zależnie od konstrukcji lodówki.
Czy każda żarówka E14 pasuje do lodówki Hisense?
Nie. Gwint E14 określa tylko sposób mocowania. Muszą zgadzać się również napięcie, moc, gabaryty, odporność na warunki panujące w chłodziarce oraz zgodność katalogowa z konkretnym modelem.
Czy moduł LED można sprawdzić omomierzem?
Zwykły pomiar rezystancji często nie daje jednoznacznego wyniku, ponieważ moduł może zawierać kilka diod i elektronikę sterującą. Wiarygodniejsza diagnostyka obejmuje oględziny, kontrolę połączeń oraz pomiar zasilania zgodny ze schematem urządzenia.
Dlaczego nowa lampka LED nadal nie świeci?
Przyczyną może być uszkodzone złącze, przerwana wiązka, czujnik drzwi albo układ zasilający na module sterującym. Przed zakupem kolejnej lampy trzeba sprawdzić, czy sterownik rozpoznaje otwarcie drzwi i czy na złączu występuje prawidłowe zasilanie.
Jakie dane są potrzebne do doboru lampki Hisense?
Potrzebny jest pełny model oraz Art. No. albo kod PS z tabliczki znamionowej. Pomocne są też oznaczenie starej części i zdjęcia jej złącza, mocowań oraz miejsca montażu.
