Elementy elektryczne i elektroniczne
Elementy elektryczne i elektroniczne do mikrofal Hotpoint-Ariston i Indesit odpowiadają za zasilanie, sterowanie, blokadę drzwi i grzanie. Przy braku reakcji, braku grzania lub przepalaniu bezpiecznika trzeba najpierw rozróżnić obwód zasilania od układu wysokiego napięcia, a część dobierać po pełnym numerze serwisowym i oznaczeniu urządzenia.
Jak rozpoznać, który obwód może być uszkodzony
Ta kategoria obejmuje różne elementy elektryczne i elektroniczne mikrofal Hotpoint-Ariston oraz Indesit: bezpieczniki, zabezpieczenia termiczne, mikroprzełączniki drzwiowe, diody wysokiego napięcia, kondensatory, magnetrony, transformatory, silniki, moduły sterujące i inne komponenty występujące w konkretnych wariantach urządzeń. Sam objaw nie wskazuje jeszcze jednej części, dlatego diagnozę warto prowadzić od prostszych przyczyn do bardziej złożonych.
| Objaw | Możliwe przyczyny | Co można sprawdzić bez pochopnej wymiany | Interpretacja i następny krok |
| Mikrofala nie reaguje, nie świeci wyświetlacz | Zasilanie, bezpiecznik sieciowy, filtr, przewód, moduł sterujący | Sprawdź gniazdo, przewód i widoczne ślady przegrzania. Pomiary wewnętrzne wykonuje się po odłączeniu urządzenia i zgodnie ze schematem konkretnego modelu. | Przepalony bezpiecznik jest skutkiem lub przyczyną awarii. Nie wolno zastępować go drutem ani bezpiecznikiem o innym prądzie. Jeśli nowy bezpiecznik ponownie się przepala, trzeba znaleźć przyczynę zwarcia. |
| Wyświetlacz działa, talerz się obraca, ale potrawa pozostaje zimna | Dioda WN, kondensator WN, magnetron, transformator, bezpiecznik WN, termostat lub przekaźnik | Najpierw sprawdź ustawienie programu, czas i moc oraz wykonaj test z naczyniem wody. Diagnostyka elementów WN wymaga odłączenia zasilania, rozładowania kondensatora i pomiarów właściwych dla modelu. | Obracający się talerz i świecąca lampa potwierdzają działanie części układu niskiego napięcia, ale nie potwierdzają sprawności obwodu grzania. Nie wymieniaj od razu magnetronu. |
| Mikrofala nie startuje po zamknięciu drzwi | Mikroprzełącznik blokady, uchwyt lub zamek drzwi, przewody, moduł | Po odłączeniu przewodów od przełącznika można sprawdzić ciągłość styków w położeniu drzwi otwartych i zamkniętych, zgodnie ze schematem danego urządzenia. | Wynik musi odpowiadać funkcji styku NO lub NC. Sam wygląd przełącznika nie wystarcza, a mostkowanie blokady jest niedopuszczalne. |
| Bezpiecznik przepala się natychmiast lub po uruchomieniu grzania | Zwarcie w obwodzie WN, uszkodzony magnetron, kondensator, dioda, transformator, przewody lub blokada drzwi | Nie wkładaj kolejnego bezpiecznika „na próbę”. Serwisant powinien sprawdzić obwód, połączenia i elementy według dokumentacji. | Powtarzające się przepalenie bezpiecznika oznacza nierozwiązaną usterkę. Wymiana samego bezpiecznika usuwa skutek, nie przyczynę. |
| Słychać głośne buczenie, trzaski lub czuć spaleniznę | Transformator WN, dioda, kondensator, magnetron, nadpalone złącze lub przewód | Odłącz urządzenie i nie uruchamiaj go ponownie. Oględziny wykonuje się po bezpiecznym przygotowaniu urządzenia; nie dotykaj elementów WN. | Zapach, ślady łuku lub przebarwienia zawężają obszar poszukiwań, ale nie identyfikują automatycznie uszkodzonej części. |
| Nie działa oświetlenie lub napęd talerza, ale grzanie działa | Żarówka, oprawka, silnik talerza, przewody, przekaźnik lub moduł | Sprawdź element zewnętrzny i mechaniczne ułożenie talerza. Pomiary silnika i obwodu wykonuje się po odłączeniu przewodów oraz według danych modelowych. | Awaria napędu talerza nie musi oznaczać uszkodzenia układu wysokiego napięcia, ale urządzenia nie należy używać, jeśli producent wymaga prawidłowej pracy talerza podczas grzania. |
Co sprawdzić przed zakupem części
Najpierw ustal, czy problem dotyczy zasilania, blokady drzwi, zabezpieczenia termicznego, sterowania czy obwodu wysokiego napięcia. W mikrofalówce może działać wyświetlacz, wentylator i lampa, mimo że magnetron nie otrzymuje prawidłowego zasilania. Z drugiej strony przepalony bezpiecznik może być następstwem zwarcia w układzie grzania, a nie niezależną awarią.
Przy oględzinach zwróć uwagę na:
- nadpalone konektory, luźne wsuwki i stopioną izolację;
- ślady łuku elektrycznego, pęknięcia lub wybrzuszenia kondensatora;
- uszkodzoną antenę magnetronu i zabrudzenia w okolicy falowodu;
- stan zatrzasków, zawiasów, ramy drzwi i elementów uruchamiających mikroprzełączniki;
- nadtopienia przy bezpieczniku, termostacie, przekaźniku lub module;
- uszkodzenia przewodów powstałe wskutek przegrzania albo niewłaściwego demontażu.
Oględziny nie zastępują pomiarów. Brak widocznego uszkodzenia nie potwierdza sprawności, a ślad spalenia może wskazywać zarówno uszkodzony element, jak i luźne połączenie powodujące przegrzewanie.
Pomiary elementów elektrycznych
Opisane pomiary dotyczą wyłącznie czynności wykonywanych przez osobę mającą odpowiednie kwalifikacje, narzędzia i znajomość schematu urządzenia. Przed pomiarem trzeba odłączyć mikrofalę od sieci, rozładować kondensator wysokiego napięcia właściwą metodą serwisową i odłączyć przewody badanego elementu. Samo wyjęcie wtyczki nie gwarantuje braku niebezpiecznego napięcia w obwodzie WN.
Mikroprzełączniki drzwiowe
Po odłączeniu przewodów sprawdza się ciągłość odpowiednich styków przy otwartych i zamkniętych drzwiach. Przełącznik NO powinien zmieniać stan na zamknięty w położeniu określonym przez konstrukcję blokady, a styk NC działa odwrotnie. Nie należy przenosić układu pinów ani kolorów przewodów z innego modelu. Dokumentacja serwisowa konkretnej mikrofalówki określa, które styki są monitorujące, główne i pomocnicze.
Jeśli przełącznik nie zmienia stanu, ma niestabilny wynik albo działa dopiero po poruszaniu dźwignią, należy sprawdzić również mechanizm zamka i ustawienie drzwi. Sama wymiana przełącznika może nie pomóc, jeśli przyczyną jest pęknięty uchwyt lub przesunięta rama.
Bezpieczniki i termostaty
Bezpiecznik powinien mieć ciągłość. Brak ciągłości oznacza przerwę, ale nie wyjaśnia, dlaczego powstała. Bezpiecznik wymienia się wyłącznie na wariant o takim samym typie, prądzie, napięciu, charakterystyce i wymiarach. Bezpieczniki sieciowe oraz wysokiego napięcia nie są zamienne tylko dlatego, że wyglądają podobnie.
Zabezpieczenie termiczne zwykle ma ciągłość w temperaturze otoczenia, lecz sposób działania zależy od typu: może być jednorazowym bezpiecznikiem termicznym albo termostatem o określonej temperaturze zadziałania i powrotu. Nie wolno omijać zabezpieczenia ani montować części o wyższej temperaturze tylko po to, aby urządzenie ponownie się uruchomiło.
Dioda i kondensator wysokiego napięcia
Dioda WN może nie być prawidłowo oceniona zwykłym testem diody w tanim multimetrze. W zależności od konstrukcji miernik może pokazać przerwę w obu kierunkach, dlatego stosuje się metodę i przyrząd wskazane w dokumentacji serwisowej. W sprawnym układzie wynik powinien odpowiadać przewodzeniu w jednym kierunku i blokowaniu w drugim, ale trzeba uwzględnić napięcie probiercze używanego miernika.

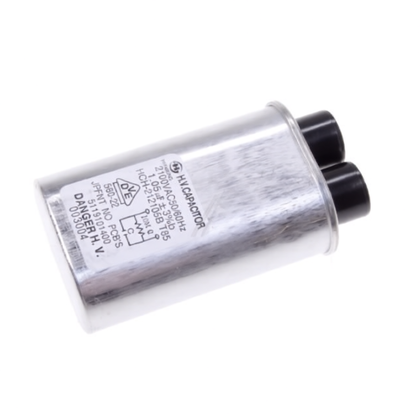

Kondensator WN bada się po rozładowaniu i odłączeniu przewodów. W pomiarze rezystancji sprawny kondensator może chwilowo wskazać małą wartość, a następnie przejść w kierunku przerwy; zwarcie, stała przerwa lub przebicie do obudowy są nieprawidłowe. Pomiar pojemności nie zastępuje testu izolacji i nie wykrywa każdej usterki występującej pod napięciem pracy.
Magnetron i transformator
W wielu konstrukcjach pomiar magnetronu obejmuje sprawdzenie małej rezystancji między zaciskami żarnika oraz brak przejścia między zaciskami a obudową. Prawidłowy wynik nie potwierdza jednak pełnej sprawności magnetronu podczas pracy. Ocenia się również antenę, izolatory, połączenia oraz stan falowodu.

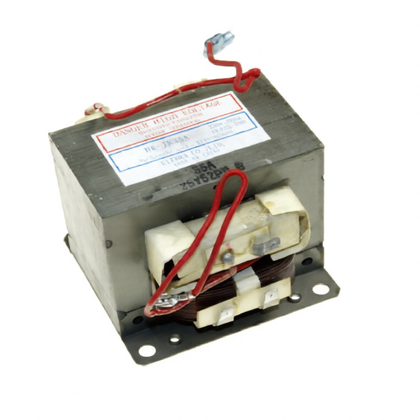

Transformator wymaga pomiaru uzwojeń i izolacji zgodnie ze schematem. Rezystancje uzwojeń różnią się zależnie od konstrukcji, dlatego uniwersalna wartość podana dla innego modelu może prowadzić do błędnej diagnozy. Buczenie, łuk lub zapach spalenizny są sygnałem do przerwania prób pracy, a nie do dalszego testowania urządzenia pod napięciem.
Dostęp do części i wymiana
W mikrofalach wolnostojących elementy elektryczne znajdują się zwykle pod metalową obudową, natomiast mikroprzełączniki są przy zespole zamka drzwi, a lampa, silnik talerza i moduły mogą być dostępne z różnych stron zależnie od konstrukcji. W modelach do zabudowy dodatkowo trzeba uwzględnić sposób wysunięcia urządzenia z szafki i zabezpieczenie przewodu zasilającego.
Przy demontażu:
- odłącz urządzenie od sieci i przygotuj miejsce pracy;
- wykonaj zdjęcia połączeń przed odłączaniem przewodów;
- oznacz złącza, nie ciągnąc za przewody;
- dla obwodu WN zastosuj procedurę rozładowania określoną dla danego modelu;
- wymontuj element dopiero po potwierdzeniu jego oznaczenia i funkcji;
- zamontuj przewody, osłony i uziemienia dokładnie w pierwotnym położeniu;
- przed uruchomieniem sprawdź domknięcie drzwi, blokady, uszczelnienie i brak luźnych elementów.
Po każdej ingerencji w układ drzwi, magnetron, falowód, obudowę lub obwód generowania mikrofal potrzebne są odpowiednie kontrole serwisowe, w tym ocena bezpieczeństwa drzwi i pomiar emisji mikrofal zgodnie z procedurą właściwą dla urządzenia. Nie uruchamiaj mikrofalówki ze zdjętą obudową, otwartymi drzwiami ani bez elementów osłonowych.
Ważne: obwód wysokiego napięcia może być śmiertelnie niebezpieczny również po odłączeniu urządzenia. Pomiary pod napięciem, rozładowanie kondensatora, wymianę magnetronu, transformatora, diody WN i kondensatora powinien wykonywać wykwalifikowany serwisant z właściwymi narzędziami. Nie mostkuj blokad drzwi, nie zastępuj bezpiecznika drutem i nie sprawdzaj szczelności mikrofal płomieniem.
Jak dobrać część do Hotpoint-Ariston lub Indesit
Nie wybieraj elementu wyłącznie po zdjęciu, nazwie handlowej albo liczbie pinów. Dla tej grupy urządzeń potrzebne są przede wszystkim:
- pełny model z tabliczki znamionowej;
- numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85;
- oznaczenie części odczytane z wymontowanego elementu, jeśli jest dostępne;
- parametry elektryczne, wymiary, sposób mocowania i rodzaj złącza;
- informacja, czy urządzenie jest wolnostojące, do zabudowy lub należy do konkretnej serii;
- zdjęcie całej tabliczki znamionowej oraz, w razie potrzeby, zdjęcie części i jej przewodów.
W przypadku modułu sterującego trzeba dodatkowo uwzględnić wersję elektroniki, układ złączy i ewentualną konfigurację lub programowanie. W przypadku magnetronu, kondensatora, diody, transformatora i zabezpieczenia termicznego istotne są parametry obwodu WN oraz sposób montażu. Identyczna wtyczka nie gwarantuje zgodności.
Najbezpieczniejszy następny krok to odczytanie pełnego numeru serwisowego i modelu z tabliczki, a następnie porównanie ich z katalogowym zastosowaniem części. Jeśli oznaczenie jest nieczytelne, przygotuj wyraźne zdjęcie tabliczki i komponentu zamiast zamawiać część na podstawie skróconego modelu.
Konserwacja i ograniczanie ryzyka awarii
Nie używaj metalowych naczyń ani akcesoriów nieprzeznaczonych do mikrofalówki. Usuwaj zabrudzenia i resztki jedzenia z komory, ponieważ mogą powodować iskrzenie i obciążać układ wysokiego napięcia. Kontroluj, czy drzwi zamykają się bez luzu, zatrzaski nie są pęknięte, a uszczelnienie i powierzchnie przylegania nie są uszkodzone.
Jeśli pojawi się iskrzenie, trzask, dym, zapach spalenizny albo nietypowe buczenie, przerwij pracę i odłącz urządzenie. Nie kontynuuj używania mikrofalówki tylko dlatego, że talerz nadal się obraca lub wyświetlacz działa.
FAQ
Czy mikrofala, która działa, ale nie grzeje, wymaga wymiany magnetronu?
Nie. Taki objaw może powodować również dioda WN, kondensator, bezpiecznik WN, termostat, transformator, przekaźnik, przewód albo blokada drzwi. Magnetron wymienia się dopiero po sprawdzeniu wcześniejszych etapów obwodu i potwierdzeniu zgodności części.
Czy zwykły multimetr wystarczy do sprawdzenia diody WN?
Nie zawsze. Niektóre mierniki pokazują przerwę w obu kierunkach, mimo że dioda może być sprawna. Należy użyć metody przewidzianej dla danego typu diody i przyrządu oraz pamiętać o wcześniejszym bezpiecznym rozładowaniu kondensatora.
Czy można założyć bezpiecznik o takim samym rozmiarze, ale innym prądzie?
Nie. Liczą się również prąd znamionowy, napięcie, charakterystyka, typ bezpiecznika i miejsce zastosowania. Bezpiecznik sieciowy nie zastępuje bezpiecznika wysokiego napięcia, nawet jeśli oba mają podobne wymiary.
Dlaczego mikrofalówka nie grzeje po wymianie diody lub kondensatora?
Możliwa jest inna przyczyna, na przykład spalony bezpiecznik WN, uszkodzony magnetron, transformator, przewód, przekaźnik albo problem z blokadą drzwi. Trzeba również sprawdzić, czy nowa część ma właściwe parametry i czy wszystkie połączenia zostały odtworzone poprawnie.
Czy numer modelu wystarczy do dobrania części Hotpoint-Ariston lub Indesit?
Nie zawsze. Wariant techniczny może być identyfikowany przez pełny numer serwisowy, często 12-cyfrowy i zaczynający się od 85. Do doboru przygotuj model, numer serwisowy oraz zdjęcie tabliczki znamionowej.
Czy można uruchomić mikrofalówkę bez obudowy podczas testu?
Nie. Zdjęta obudowa zwiększa ryzyko porażenia i narażenia na energię mikrofalową. Testy serwisowe wymagają właściwych osłon, zamkniętych drzwi, odpowiedniego obciążenia oraz procedury producenta.
