Kondensatory rozruchowe i transformatory do okapów Hotpoint, Ariston, Indesit
Kondensator może powodować buczenie, trudny start lub wolną pracę silnika okapu, a uszkodzony transformator często wyłącza oświetlenie niskonapięciowe. Przed zakupem sprawdź oznaczenia części, napięcie, pojemność, moc, złącza i pełne dane okapu Hotpoint, Ariston lub Indesit.
Kondensator i transformator pełnią różne funkcje
W okapach Hotpoint, Ariston i Indesit kondensator współpracuje z silnikiem wentylatora, natomiast transformator lub zasilacz może obniżać napięcie dla oświetlenia halogenowego, LED albo części układu sterowania. Nie są to części wymienne między sobą, nawet jeśli znajdują się w tej samej komorze obudowy.
W opisach części określenie kondensator rozruchowy bywa stosowane również dla kondensatora silnikowego pracującego w obwodzie pomocniczym podczas normalnej pracy. O tym, jaki typ zastosowano w konkretnym okapie, decyduje schemat urządzenia, oznaczenie na starej części i dane silnika. Nie należy dobierać kondensatora wyłącznie na podstawie wyglądu.

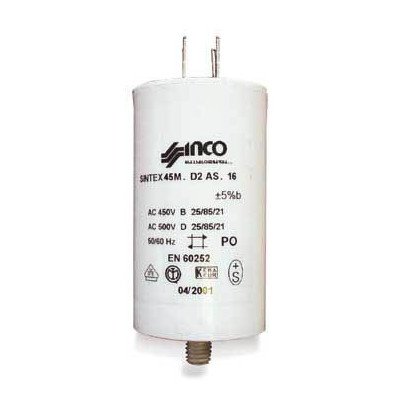

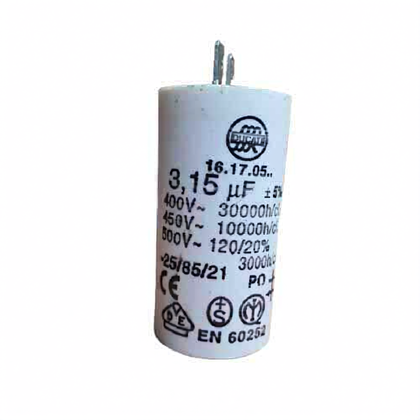

Objawy uszkodzonego kondensatora silnika
Podejrzenie kondensatora jest uzasadnione szczególnie wtedy, gdy silnik otrzymuje polecenie pracy, ale nie może prawidłowo ruszyć albo osiągnąć obrotów:
- silnik buczy, lecz wirnik nie startuje;
- wentylator rusza dopiero po ręcznym poruszeniu wirnikiem — nie wykonuj takiej próby przy podłączonym urządzeniu;
- silnik startuje z opóźnieniem i pracuje wyraźnie wolniej;
- na niższych biegach silnik zatrzymuje się, a na wyższym działa lepiej;
- wentylator traci obroty, przegrzewa się lub wyłącza przez zabezpieczenie termiczne;
- pojawia się wybrzuszenie, pęknięcie, wyciek, nadpalenie albo odkształcenie obudowy kondensatora.
Żaden z tych objawów nie potwierdza samodzielnie awarii kondensatora. Podobne zachowanie mogą powodować zatłuszczony wirnik, zatarte łożyskowanie, uszkodzone uzwojenie silnika, luźny konektor, przerwa w przewodzie, przełącznik biegów albo moduł sterujący. Jeżeli okap w ogóle nie reaguje, najpierw trzeba wykluczyć zasilanie, bezpiecznik, wyłącznik i sterowanie — wymiana kondensatora nie przywróci zasilania odłączonego przez inną usterkę.
Jak odróżnić kondensator od problemu z silnikiem
Po odłączeniu urządzenia od sieci sprawdź, czy wirnik obraca się bez wyraźnego tarcia i czy nie jest oblepiony tłuszczem. Ciężko obracający się mechanizm może przeciążać silnik i doprowadzić do ponownego uszkodzenia nowego kondensatora. Obejrzyj również konektory: nadpalony lub luźny styk może powodować spadek napięcia i objawy przypominające słaby kondensator.
Jeżeli na wejściu silnika nie pojawia się zasilanie podczas próby pracy, przyczyny należy szukać wcześniej w przełączniku, module, triaku, przekaźniku, przewodach lub zabezpieczeniu termicznym. Pomiar napięcia w obwodzie pod napięciem jest czynnością serwisową dla osoby posiadającej odpowiednie kwalifikacje i przyrządy.
Jak sprawdzić kondensator
Przed pomiarem odłącz okap od sieci, odczekaj odpowiedni czas zgodnie z procedurą serwisową i upewnij się, że na zaciskach nie ma napięcia. Kondensator może przechowywać ładunek także po wyjęciu wtyczki. W instalacji z dostępem do napięcia sieciowego nie wystarcza samo wyłączenie przyciskiem na panelu.
- Zrób zdjęcie połączeń i oznacz przewody przed ich odłączeniem.
- Odłącz kondensator od układu, ponieważ pomiar wlutowanego elementu może być zakłócony przez silnik lub inne komponenty.
- Obejrzyj obudowę, zaciski i izolację przewodów. Widoczne uszkodzenia mechaniczne, wyciek lub nadpalenie są podstawą do wymiany, ale ich brak nie oznacza sprawności.
- Jeśli multimetr ma funkcję pomiaru pojemności, zmierz element między jego zaciskami i porównaj wynik z wartością podaną na etykiecie. Tolerancja zależy od typu kondensatora i oznaczenia producenta.
- Gdy miernik nie mierzy pojemności, test rezystancji może wykazać zwarcie albo przerwę. Nie pozwala jednak wiarygodnie ocenić pojemności roboczej ani zachowania elementu pod obciążeniem.
Wynik zbliżony do zera może wskazywać na zwarcie, a brak reakcji miernika na przerwę, ale także prawidłowy element może wymagać właściwego zakresu pomiarowego i wcześniejszego rozładowania. Pojemność mieszcząca się w deklarowanym zakresie nadal nie wyklucza uszkodzenia pod napięciem lub pod obciążeniem. Dlatego interpretuj pomiar razem z objawami, stanem silnika i dokumentacją konkretnego modelu.
Nie zwieraj zacisków kondensatora przypadkowym narzędziem. Rozładowanie powinno odbywać się metodą właściwą dla danego typu elementu, z użyciem odpowiednich narzędzi i ochrony. Diagnostyka wewnątrz okapu oraz pomiary elektryczne wymagają kwalifikacji, doświadczenia i przyrządów przeznaczonych do pracy z instalacjami sieciowymi.

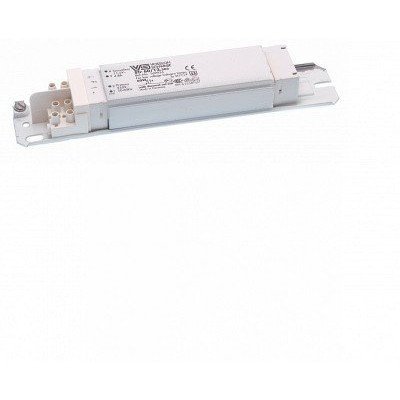

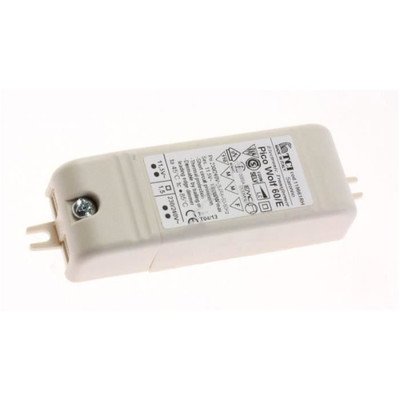

Objawy uszkodzonego transformatora lub zasilacza
Transformator w okapie zasila zwykle oświetlenie niskonapięciowe albo określony obwód elektroniki. Podejrzenie tego elementu można brać pod uwagę, gdy:
- wszystkie lampy przestają świecić jednocześnie, mimo że ich oprawki i źródła światła są sprawne;
- oświetlenie migocze, gaśnie po rozgrzaniu albo działa tylko chwilowo;
- po wymianie żarówki lub modułu LED światło nadal nie działa;
- transformator wyraźnie się przegrzewa, hałasuje, ma ślady nadpalenia lub uszkodzoną izolację;
- oświetlenie działa słabiej niż wcześniej, a napięcie wyjściowe spada pod obciążeniem.
Najpierw sprawdź prostsze przyczyny: właściwy typ i moc źródła światła, stan oprawki, konektory, przewody, przełącznik oświetlenia, bezpiecznik oraz moduł sterujący. W materiałach serwisowych dla okapów Indesit wskazano, że za brak światła mogą odpowiadać zarówno lampa i zespół lampy, jak i element ograniczający prąd, płytka sterująca lub zasilanie.
Pomiar transformatora
Pomiar rezystancji uzwojeń po odłączeniu przewodów może wykazać przerwę, ale sama rezystancja nie potwierdza prawidłowej pracy transformatora. Wartość zależy od konstrukcji, mocy i uzwojenia, dlatego nie stosuj jednej uniwersalnej normy dla wszystkich okapów.
Jeżeli procedura serwisowa konkretnego modelu na to pozwala, wykwalifikowany serwisant może sprawdzić napięcie na uzwojeniu pierwotnym i wtórnym oraz zachowanie napięcia po podłączeniu właściwego obciążenia. Brak napięcia na uzwojeniu pierwotnym kieruje diagnostykę do zasilania, bezpiecznika lub sterowania. Prawidłowe napięcie pierwotne i brak napięcia wtórnego wskazują na transformator, jego zabezpieczenie albo połączenia. Zbyt niskie napięcie wtórne może wynikać z przeciążenia, zwarcia w obwodzie oświetlenia lub uszkodzenia samego transformatora.
Nie podłączaj transformatora do przypadkowej żarówki ani nie zastępuj go zasilaczem o podobnym wyglądzie. Dla lamp LED istotne mogą być nie tylko napięcie, lecz także prąd wyjściowy, moc, rodzaj wyjścia AC/DC i sposób regulacji.
Dostęp do części i wymiana
Kondensator silnika znajduje się zwykle w pobliżu silnika lub wiązki prowadzącej do zespołu wentylatora. Transformator oświetlenia może być umieszczony przy oprawkach, w komorze silnika albo w pobliżu modułu sterującego. Dokładna droga dostępu zależy od konstrukcji okapu.
W wielu modelach trzeba:
- odłączyć okap od instalacji i zabezpieczyć go przed przypadkowym załączeniem;
- wyjąć filtry przeciwtłuszczowe, aby uzyskać dostęp do elementów wewnętrznych;
- zdjąć odpowiednią osłonę lub panel, bez naprężania przewodów i taśm panelu sterowania;
- sfotografować ułożenie przewodów oraz oznaczenia zacisków;
- odłączyć konektory, zwolnić uchwyty i wyjąć element bez ciągnięcia za przewody;
- zamontować część o tych samych parametrach, prawidłowo poprowadzić przewody i odtworzyć mocowania;
- przed uruchomieniem sprawdzić, czy przewody nie dotykają wirnika, ostrych krawędzi ani gorących elementów.
W części modeli serwisowych demontaż poza wymianą filtrów i źródeł światła wymaga zdjęcia okapu z miejsca montażu i odłożenia go na zabezpieczonej powierzchni. Nie przenoś tej kolejności automatycznie na każdy model. Po wymianie należy sprawdzić pracę oświetlenia, wszystkie biegi wentylatora, nietypowe dźwięki, nagrzewanie i stabilność połączeń.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania do pracy z napięciem sieciowym. Nie mostkuj bezpieczników, zabezpieczeń termicznych ani blokad i nie wykonuj prowizorycznych połączeń.
Jak dobrać kondensator lub transformator
Przy doborze części nie wystarcza nazwa handlowa okapu ani podobne zdjęcie. Zwróć uwagę na:
- pełny numer serwisowy urządzenia, często 12-cyfrowy i rozpoczynający się od 85 w urządzeniach Whirlpool, Indesit, Hotpoint lub Bauknecht;
- dokładne oznaczenie starej części, w tym numer C003, C000, 4812 lub inne numery producenta;
- pojemność kondensatora w µF, napięcie znamionowe, typ pracy, liczbę zacisków i sposób mocowania;
- dla transformatora: napięcie pierwotne i wtórne, moc albo prąd wyjściowy, rodzaj wyjścia, złącza i wymiary;
- wariant oświetlenia — halogenowy, LED lub inny — oraz obecność modułu sterującego.
W przypadku kondensatora wartość pojemności musi odpowiadać specyfikacji silnika i urządzenia. Nie zwiększaj jej „dla mocniejszego startu”, ponieważ może to podnieść prąd i temperaturę uzwojeń. Napięcie znamionowe nie może być niższe od wymaganego. W przypadku transformatora sama zgodność napięcia bez sprawdzenia mocy, prądu i rodzaju obciążenia również nie gwarantuje działania.
Najbezpieczniejszy następny krok to odczytanie pełnego numeru serwisowego okapu z tabliczki znamionowej oraz numeru z uszkodzonej części. Jeśli oznaczenie jest nieczytelne, przygotuj wyraźne zdjęcie tabliczki, etykiety kondensatora lub transformatora, konektorów i sposobu mocowania. Dopiero na tej podstawie można porównać wariant katalogowy i potwierdzić zgodność.
FAQ
Czy okap może buczeć z powodu kondensatora?
Tak, uszkodzony lub zużyty kondensator może ograniczać moment rozruchowy i powodować buczenie, wolny start albo zatrzymywanie silnika. Ten sam objaw może jednak wynikać z zatarcia silnika, zabrudzenia wirnika, przerwy w przewodzie lub awarii sterowania.
Czy kondensator 4 µF można zastąpić kondensatorem 5 µF?
Nie należy robić tego bez potwierdzenia w dokumentacji silnika. Różnica pojemności wpływa na prąd i pracę uzwojenia pomocniczego. Dobierz wartość podaną dla konkretnego okapu lub silnika, a nie wartość tylko zbliżoną.
Wszystkie lampy nie świecą, ale wentylator działa. Czy winny jest transformator?
Transformator jest jedną z możliwości, lecz wcześniej warto sprawdzić źródła światła, oprawki, przewody, przełącznik, bezpiecznik i moduł sterujący. Jeżeli transformator otrzymuje prawidłowe zasilanie pierwotne, a nie dostarcza właściwego napięcia wtórnego, jego uszkodzenie staje się bardziej prawdopodobne.
Czy pomiar rezystancji wystarczy do sprawdzenia kondensatora?
Nie. Taki test może wykazać zwarcie lub przerwę, ale nie potwierdza dokładnej pojemności ani zachowania elementu pod obciążeniem. Lepszy jest pomiar pojemności po odłączeniu kondensatora od układu, wykonany zgodnie z instrukcją miernika.
Czy transformator do oświetlenia LED pasuje do halogenów?
Nie zakładaj takiej zamienności. Układy LED mogą wymagać określonego prądu stałego, natomiast halogeny mogą być zasilane innym napięciem i rodzajem wyjścia. Sprawdź oznaczenia oryginalnego transformatora, typ źródła światła oraz parametry zapisane dla danego modelu okapu.
Jakie dane podać przy doborze części do okapu Indesit lub Hotpoint?
Podaj pełny numer serwisowy z tabliczki znamionowej, a także oznaczenie starego kondensatora lub transformatora. Sam skrócony model może nie identyfikować wariantu technicznego. Pomocne są również zdjęcia etykiety, złączy i mocowania części.
