Kominy i przewody wentylacyjne do okapów Hotpoint, Ariston, Indesit
Kominy i przewody wentylacyjne do okapów Hotpoint, Ariston i Indesit wpływają na przepływ powietrza, hałas oraz szczelność wyciągu. Przed zakupem sprawdź tryb pracy, średnicę wylotu, przebieg kanału, mocowania i numer serwisowy urządzenia, ponieważ podobny wygląd części nie potwierdza zgodności.
Co obejmuje ta kategoria
W tej kategorii znajdują się elementy układu odprowadzania powietrza w okapach Hotpoint, Ariston i Indesit, między innymi:

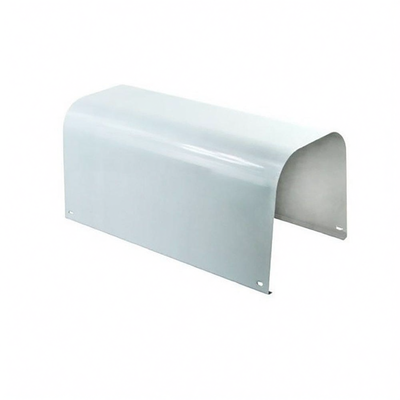

- górne i dolne sekcje komina, także elementy teleskopowe;
- przewody wentylacyjne elastyczne lub sztywne;

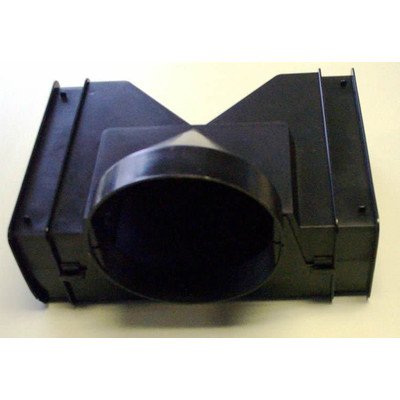

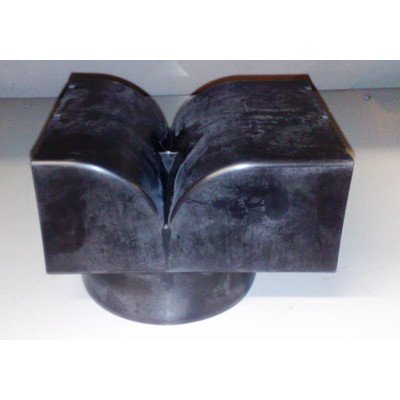

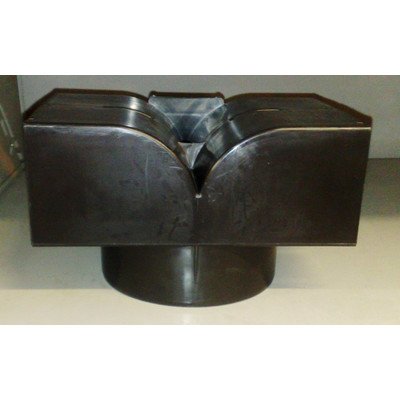

- kanały powietrzne i komory kanału wentylatora;
- kołnierze, łączniki, redukcje i adaptery;
- klapy zwrotne oraz elementy przyłączeniowe;

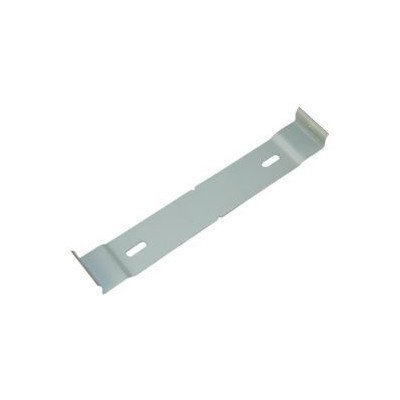

- wsporniki i zestawy montażowe komina.

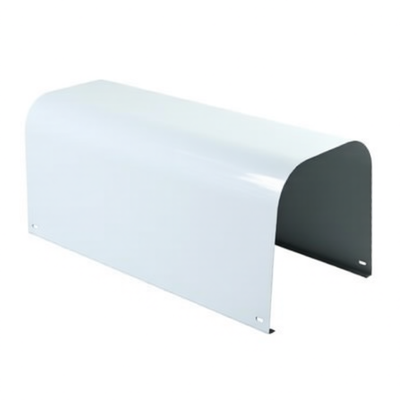

Komin jest przede wszystkim osłoną i elementem mocującym. Nie zastępuje przewodu, którym powietrze jest odprowadzane. Przewód wentylacyjny tworzy kanał przepływu między wylotem okapu a instalacją wyprowadzoną na zewnątrz. W niektórych konstrukcjach dodatkowy kanał lub kołnierz jest częścią obudowy wentylatora i musi zostać dobrany według konkretnej wersji urządzenia.
Wyciąg a pochłaniacz — najpierw ustal tryb pracy
W trybie wyciągu powietrze po przejściu przez filtr przeciwtłuszczowy jest kierowane przez kanał na zewnątrz budynku. Wtedy znaczenie mają średnica przewodu, jego drożność, liczba kolan, szczelność połączeń i prawidłowe działanie klapy zwrotnej.
W trybie pochłaniacza powietrze wraca do kuchni po przejściu przez filtr węglowy. Sam komin może nadal maskować obudowę, ale przewód odprowadzający na zewnątrz nie powinien być dobierany tak, jak dla instalacji wyciągowej. Nie montuj filtra węglowego jako zamiennika niedrożnego kanału, jeśli urządzenie ma pracować jako wyciąg.
Nie podłączaj okapu do kanału przeznaczonego do odprowadzania spalin z urządzenia gazowego. W budynku wielorodzinnym sposób podłączenia powinien uwzględniać zasady wentylacji budynku i wymagania lokalne. Okap o dużym przepływie może powodować podciśnienie, szczególnie przy szczelnych oknach i niewystarczającym dopływie powietrza.
Objaw nie zawsze oznacza uszkodzony przewód
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek i następny krok |
| Silnik pracuje, ale para jest słabo odprowadzana | Zabrudzony filtr, zagięta rura, zatkany kanał, zamknięta klapa, nieszczelne połączenie lub problem z wentylatorem | Filtry, widoczne odcinki przewodu, wylot, swobodę ruchu klapy i połączenia | Jeśli przewód jest drożny i szczelny, trzeba przejść do diagnostyki wentylatora lub silnika; nie kupuj rury bez potwierdzenia przyczyny |
| Okap jest głośniejszy po podłączeniu do kanału | Zwężenie średnicy, ostre kolano, elastyczna rura z załamaniem, turbulencje, luźna klapa lub nadmierny opór na wylocie | Porównaj pracę z odłączonym przewodem tylko jako krótką próbę techniczną, sprawdź przebieg kanału i elementy redukcyjne | Różnica wskazuje na problem w instalacji przepływowej, ale nie rozstrzyga, czy winna jest rura, redukcja, klapa czy wylot budynku |
| Z okapu czuć zimne powietrze po wyłączeniu | Nieszczelna albo zablokowana w pozycji otwartej klapa zwrotna, podciśnienie lub nieprawidłowy wylot | Czy klapa zamyka się bez zacinania i czy nie ociera o obudowę; sprawdź również dopływ powietrza do pomieszczenia | Wymiana klapy ma sens dopiero po potwierdzeniu jej uszkodzenia i zgodności z wylotem okapu |
| Słychać grzechotanie lub stukanie w kanale | Luźna klapa, drgania przewodu, niedokręcone mocowanie, ciało obce albo wiatr oddziałujący na wylot | Oględziny po odłączeniu zasilania, kontrola mocowań i ruchu elementu uchylnego | Nie wymieniaj całego komina, jeśli źródłem hałasu jest luźna klapa lub połączenie |
| Pojawia się tłuszcz albo wilgoć na łączeniu | Nieszczelna złączka, brak uszczelnienia, zabrudzony filtr lub kondensacja w zimnym odcinku | Sprawdź miejsce wycieku, kierunek spływu i stan filtra przeciwtłuszczowego | Najpierw usuń przyczynę zabrudzenia i uszczelnij połączenie; sama wymiana rury może nie rozwiązać problemu |
| Górny komin nie pasuje do ściany lub sufitu | Inna wysokość, szerokość, głębokość, rozstaw mocowań albo wariant okapu | Zmierz starą sekcję i porównaj punkty mocowania z dokumentacją części | Komin jest zwykle częścią modelową; sama szerokość okapu nie wystarcza do doboru |
Jak sprawdzić przewód i klapę
Przed oględzinami odłącz okap od zasilania. Zdejmij filtry przeciwtłuszczowe, jeśli zapewnia to dostęp do wylotu lub wewnętrznego kołnierza. Nie uruchamiaj silnika przy zdjętych osłonach, jeżeli wirnik lub zaciski elektryczne są dostępne.
Kontrola wzrokowa
Sprawdź, czy przewód:
- nie jest zgnieciony, przedziurawiony ani załamany;
- nie ma odcinka opadającego w sposób sprzyjający gromadzeniu tłuszczu lub skroplin;
- jest wsunięty na właściwą głębokość na kołnierz lub łącznik;
- ma szczelne łączenia bez widocznych pęknięć i rozwarstwień;
- nie został zwężony przez przypadkowo zastosowaną redukcję.
W przewodzie elastycznym każde załamanie zwiększa opory przepływu. Jeżeli konstrukcja na to pozwala, odcinek powinien być możliwie krótki, łagodnie poprowadzony i bez zbędnych kolan. Producenci często preferują kanały sztywne, ponieważ przewód elastyczny może powodować większe turbulencje i spadek wydajności. Dokładne wymagania zależą od modelu okapu.
Klapa zwrotna powinna poruszać się bez ocierania i wracać do pozycji zamkniętej, gdy nie ma przepływu. Nie blokuj jej na stałe, nie usuwaj zabezpieczenia i nie zastępuj jej przypadkową folią lub elementem o innej średnicy. Jeżeli przyczyną problemu jest silny wiatr albo podciśnienie w budynku, sama wymiana klapy może nie usunąć hałasu.
Ocena przepływu
Prosty test kartką lub lekkim paskiem papieru może pokazać kierunek przepływu przy kratce albo wylocie, ale nie jest pomiarem wydajności. Nie potwierdza też drożności całego kanału. Dymu nie używaj w pobliżu otwartego płomienia ani urządzeń gazowych.
Jeśli problem dotyczy całej instalacji budynku, właściwym badaniem może być pomiar przepływu lub ciśnienia wykonany anemometrem albo odpowiednim przyrządem przez osobę znającą zasady wentylacji. Wynik trzeba odnieść do dokumentacji konkretnego okapu i warunków instalacji. Jedno badanie przy otwartym oknie nie opisuje zachowania układu przy zamkniętych oknach, wietrze lub innych pracujących wentylatorach.
Jeżeli okap działa prawidłowo bez podłączonego kanału, a po podłączeniu gwałtownie hałasuje, drży lub zmienia prędkość, najpierw sprawdź opory przepływu: zwężenie, klapę, kolana, zatkanie oraz wylot. Nie traktuj takiego objawu jako dowodu uszkodzenia silnika.
Dobór średnicy, kształtu i materiału
Najważniejsza jest zgodność z wylotem okapu oraz zaleceniami dla konkretnego modelu. W kategorii mogą występować przewody i elementy o różnych średnicach, na przykład 120 mm lub 150 mm, ale nie oznacza to, że można je dowolnie zamieniać.
Przy doborze sprawdź:
- średnicę króćca wylotowego okapu, mierzoną na elemencie, do którego mocowany jest przewód;
- średnicę istniejącego kanału i wylotu ściennego lub dachowego;
- rodzaj przekroju — okrągły, prostokątny albo przejściowy;
- długość, liczbę kolan i miejsce montażu redukcji;
- materiał oraz odporność na temperaturę i tłuszcz zgodnie z instrukcją urządzenia;
- sposób mocowania, uszczelnienia i dostęp do klapy zwrotnej;
- wymiary komina, zakres regulacji teleskopowej, kolor i rozstaw punktów mocowania.

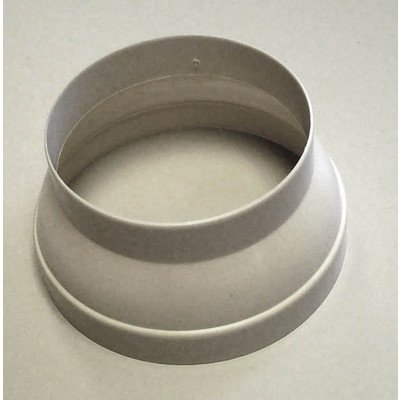

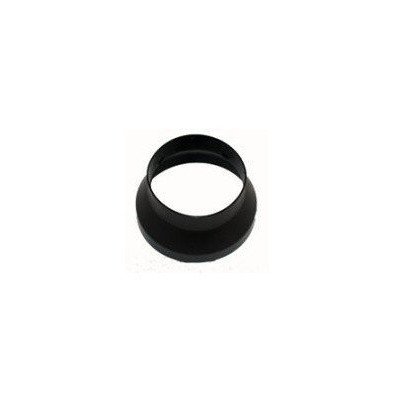

Redukcja może być konieczna, gdy wymagają jej warunki budynku, ale zmniejszenie przekroju zwiększa opory i może pogorszyć wydajność oraz poziom hałasu. Nie dobieraj jej wyłącznie dlatego, że pasuje do kupionej rury. Najpierw porównaj średnicę wylotu okapu z dokumentacją urządzenia.
Samo identyczne złącze także nie przesądza o zgodności. W dwóch podobnych okapach może występować inny rozstaw uchwytów, inna wysokość komina, inna klapa lub inny wariant obudowy wentylatora.
Dostęp do części i wymiana
Dokładna kolejność zależy od konstrukcji okapu, ale typowy dostęp wygląda następująco:
- Odłącz urządzenie od zasilania i zabezpiecz je przed przypadkowym włączeniem.
- Zdejmij filtry przeciwtłuszczowe, jeśli zasłaniają mocowania lub tabliczkę znamionową.
- Podeprzyj sekcję komina, zanim poluzujesz jej uchwyty; element może zsunąć się lub przechylić.
- Oznacz położenie przewodu, kołnierza i przewodów elektrycznych, jeśli znajdują się w pobliżu demontowanego elementu.
- Odłącz przewód wentylacyjny bez szarpania króćca i nie wyginaj blachy obudowy.
- Usuń mocowania starej części, porównaj nową z demontowanym elementem i przenieś tylko te uchwyty, które przewiduje konstrukcja.
- Zamontuj część bez naprężenia, zachowaj właściwy kierunek przepływu i uszczelnij połączenia przeznaczonym do tego materiałem.
- Załóż osłony i filtry, a następnie sprawdź, czy przewód nie dotyka luźno obudowy i nie przenosi drgań.
Przy wymianie górnej sekcji komina nie wieszaj ciężaru na cienkiej blasze ani nie wierć nowych otworów bez sprawdzenia, czy nie uszkodzisz przewodów lub elementów wewnętrznych. Przy wymianie kanału powietrznego nie zasłaniaj otworów serwisowych i nie zmieniaj położenia wirnika.
Po montażu uruchom okap na niższym biegu i sprawdź, czy klapa otwiera się w kierunku przepływu. Obejrzyj łączenia pod kątem drgań i nieszczelności, a przy wyłączonym urządzeniu sprawdź, czy nie pojawia się niepożądany nawiew. Jeżeli po wymianie wzrósł hałas, nie zakładaj automatycznie, że nowa część jest wadliwa — przyczyną może być naprężona rura, złe podparcie albo opór w dalszej części kanału.
Prace przy instalacji elektrycznej okapu, pomiary pod napięciem oraz ingerencja w kanały budynku powinny być wykonywane przez osoby z odpowiednimi kwalifikacjami, doświadczeniem i narzędziami. Nie wykonuj prób przy pracującym wirniku ani nie obchodź zabezpieczeń.
Jak dobrać część do Hotpoint, Ariston lub Indesit
Do doboru przygotuj zdjęcie tabliczki znamionowej oraz zdjęcie uszkodzonego elementu z widocznymi mocowaniami. W przypadku Hotpoint, Ariston i Indesit skrócona nazwa handlowa modelu może nie wystarczyć. Istotny jest numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85, jeżeli taki format występuje na tabliczce. Zachowaj wszystkie cyfry, ukośniki i oznaczenia wariantu.
Dla komina podaj również szerokość, głębokość, wysokość sekcji oraz rozstaw mocowań. Dla przewodu, kołnierza lub redukcji podaj średnicę wylotu i rzeczywisty kształt połączenia. Przy klapie zwrotnej sprawdź średnicę, sposób osadzenia i kierunek otwierania.
Zdjęcie podobnej części może pomóc w rozpoznaniu, ale nie zastępuje zgodności katalogowej. Przed zakupem porównaj pełne oznaczenie urządzenia, numer części, wymiary i punkty mocowania. Jeśli brakuje numeru serwisowego, nie deklaruj zgodności wyłącznie na podstawie nazwy „Hotpoint”, „Ariston” lub „Indesit”.
FAQ
Czy każda rura o tej samej średnicy pasuje do okapu?
Nie. Oprócz średnicy liczą się długość, materiał, rodzaj zakończenia, sposób mocowania, przebieg kanału i wymagania producenta. Przy części modelowej znaczenie ma także numer urządzenia.
Czy można zastąpić przewód elastyczny sztywnym?
Czasem jest to możliwe, ale trzeba sprawdzić miejsce montażu, średnicę, dostępne kolana i sposób uszczelnienia. Sztywny kanał może ograniczać turbulencje, lecz nie będzie właściwym zamiennikiem, jeśli wymagałby naprężenia lub zmiany przekroju.
Czy głośny okap oznacza uszkodzony silnik?
Nie. Hałas może powodować zagięta rura, redukcja, zatkana instalacja, luźna klapa, nieszczelność albo przenoszenie drgań na komin. Jeżeli hałas pojawia się dopiero po podłączeniu kanału, zacznij od sprawdzenia instalacji przepływowej.
Po co montuje się klapę zwrotną?
Klapa ogranicza cofanie się powietrza, zapachów i zimnego nawiewu, gdy okap nie pracuje. Musi jednak mieć właściwy wymiar i swobodnie się otwierać. Zablokowana klapa może ograniczać przepływ i zwiększać hałas.
Czy uszkodzony komin wpływa na wydajność okapu?
Zwykle sam komin maskujący nie wpływa na przepływ, jeśli nie odkształca przewodu i nie blokuje wylotu. Wgnieciona sekcja, źle zamocowany komin albo element pełniący jednocześnie funkcję kanału może jednak powodować drgania, nieszczelność lub ograniczenie przepływu.
Jakie dane wysłać do doboru części?
Przygotuj pełny numer serwisowy z tabliczki znamionowej, zdjęcie tabliczki, zdjęcie uszkodzonego elementu, jego wymiary oraz średnicę wylotu. W przypadku komina przydatny jest także rozstaw mocowań i wysokość potrzebnej sekcji.
