Przełączniki i klawiatury sterujące do okapów Hotpoint, Ariston, Indesit
Przełączniki, przyciski i klawiatury sterujące do okapów Hotpoint, Ariston i Indesit odpowiadają za uruchamianie silnika, wybór biegu oraz oświetlenie. Jeśli przycisk się zacina, wypada albo nie przełącza funkcji, przyczyną może być sam element, przewody, moduł lub silnik. Przed zakupem porównaj oznaczenie części i pełny numer serwisowy okapu.
Jak rozpoznać uszkodzenie przełącznika lub klawiatury okapu
Awaria elementu sterującego nie zawsze oznacza, że uszkodzony jest cały panel. Najpierw ustal, które funkcje działają, a które nie.
- Nie działa tylko jeden bieg wentylatora, ale pozostałe biegi działają – podejrzany jest konkretny styk przełącznika, jego odcinek wiązki albo odpowiednie wejście modułu.
- Nie działa wyłącznie oświetlenie – oprócz przycisku sprawdź żarówkę lub moduł LED, oprawkę, przewody i element wykonawczy na płytce.
- Nie działa cały silnik, lecz światło działa – przyczyną może być przełącznik silnika, kondensator, silnik, przewody albo moduł sterujący.
- Nie reagują wszystkie przyciski i nie świeci panel – bardziej prawdopodobne są problemy z zasilaniem, bezpiecznikiem, zasilaczem elektroniki lub modułem niż pojedynczy przycisk.
- Okap działa samoczynnie albo funkcje zmieniają się przypadkowo – sprawdź wilgoć, tłuszcz, skorodowane połączenia, uszkodzoną klawiaturę i elektronikę sterującą.
- Przycisk jest luźny, nie ma wyczuwalnego skoku, wpada do środka lub nie wraca – wskazuje to na uszkodzenie mechaniczne przycisku, suwaka, zaczepu albo całej płytki panelu.
Pojedynczy objaw nie potwierdza jeszcze uszkodzenia przełącznika. Jeżeli po wybraniu biegu słychać buczenie, ale wirnik nie startuje, problem może znajdować się w silniku lub kondensatorze, a nie w panelu.
Diagnostyka krok po kroku
1. Zacznij od funkcji i zasilania
Sprawdź, czy okap ma zasilanie, czy działa oświetlenie, czy świecą kontrolki oraz czy reaguje choć jeden przycisk. Jeżeli nie działa nic, nie kupuj od razu klawiatury. Najpierw trzeba wykluczyć gniazdo, przewód zasilający, zaciski, bezpiecznik i zasilacz modułu.
W niektórych modelach elektronicznych chwilowe odłączenie urządzenia od zasilania może usunąć zawieszenie sterownika. Nie naprawi jednak uszkodzonego przycisku, przepalonego bezpiecznika ani przerwanej ścieżki.
2. Obejrzyj element mechaniczny
Po odłączeniu okapu od zasilania sprawdź, czy przyciski i suwaki:
- poruszają się bez nadmiernego oporu;
- wracają do położenia wyjściowego, jeśli są chwilowe;
- nie są zalepione tłuszczem lub detergentem;
- nie mają pękniętych zaczepów;
- nie przesuwają się razem z całą płytką;
- nie noszą śladów nadpalenia, korozji lub stopionego tworzywa.
Panel można oczyścić z zewnątrz lekko zwilżoną ściereczką, ale nie należy wlewać środka czyszczącego w szczeliny przycisków. Wilgoć pozostawiona na płytce może powodować zwarcia i korozję.
3. Sprawdź połączenia
Luźne złącze lub nadpalony konektor może powodować dokładnie takie same objawy jak uszkodzony przełącznik. Przy odłączonym zasilaniu obejrzyj wtyczki, przewody i miejsca lutowania. Zwróć uwagę na przebarwienia, stopioną izolację, nalot oraz pęknięte luty.
Jeżeli tylko jedna funkcja nie działa, porównaj jej obwód z obwodem działającego przycisku, o ile schemat konkretnego modelu pozwala to bezpiecznie ustalić. Samo poruszanie wiązką nie jest pełnym testem – przerwa może występować tylko przy określonym ułożeniu przewodu.
4. Pomiar ciągłości przełącznika
Pomiar wykonuje się przy całkowicie odłączonym urządzeniu, po uzyskaniu dostępu do zacisków elementu. Odłącz przełącznik od obwodu lub przynajmniej odłącz przewody w sposób opisany dla danego modelu, ponieważ pomiar przez pozostałe elementy może dać mylący wynik.
Ustaw multimetr na test ciągłości albo najniższy zakres rezystancji i sprawdzaj pary zacisków zgodnie z oznaczeniami na oryginalnym przełączniku lub schemacie. W pozycji wyłączonej dana para styków powinna być rozłączona, a po wybraniu funkcji powinna zmienić stan na przewodzący. Nie ma jednej uniwersalnej tabeli pinów dla wszystkich okapów Hotpoint, Ariston i Indesit.
Interpretacja:
- brak przejścia w każdej pozycji może oznaczać przerwę w przełączniku, ale również zły punkt pomiarowy;
- stałe przejście niezależnie od pozycji może wskazywać sklejone styki lub zwarcie;
- niestabilne wskazania przy delikatnym poruszaniu przyciskiem sugerują zużyte styki, pęknięte luty albo uszkodzone połączenie;
- prawidłowa ciągłość nie wyklucza problemu pod obciążeniem, nadpalonego styku, uszkodzonego modułu ani przerwy w dalszej części obwodu.
Jeżeli panel steruje elektroniką niskonapięciową, pomiar samego przycisku może potwierdzić jego działanie mechaniczne, ale nie rozstrzyga, czy moduł odczytuje sygnał prawidłowo.
Dostęp do panelu i wymiana części
W zależności od konstrukcji panel sterowania znajduje się na przedniej lub dolnej krawędzi okapu. W wielu modelach dostęp uzyskuje się po wyjęciu filtrów przeciwtłuszczowych i zdjęciu dolnej osłony albo przedniego panelu. Niektóre wersje mają osobne przyciski i płytkę przełączników, a inne kompletną klawiaturę, panel lub moduł sterujący.
Typowa kolejność prac serwisowych wygląda następująco:
- Odłącz okap od instalacji elektrycznej; samo wyłączenie przyciskiem na panelu nie wystarcza.
- Zdejmij filtry i elementy obudowy wskazane w dokumentacji właściwego modelu.
- Zabezpiecz szybę lub ciężki panel przed upadkiem, jeśli występują w danej wersji.
- Przed odłączeniem przewodów wykonaj zdjęcie połączeń i oznacz złącza.
- Odłącz wiązkę bez ciągnięcia za przewody, zwolnij zaczepy lub mocowania płytki i wyjmij element.
- Porównaj nową część z oryginałem pod względem mocowania, liczby pozycji, zacisków i funkcji.
- Zamontuj panel bez zgniatania przewodów, podłącz złącza i załóż osłony.
- Po zakończeniu sprawdź kolejno światło, każdy bieg wentylatora oraz wyłączanie urządzenia.
Konstrukcja obudowy i droga dostępu różnią się między modelami. Nie należy przenosić kolejności demontażu z innego okapu tylko dlatego, że ma podobny wygląd. Przy panelach szklanych łatwo uszkodzić szybę lub jej mocowania.
Dostęp do przewodów sieciowych, pomiary pod napięciem oraz naprawa płytki wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Czynności te są przeznaczone dla wykwalifikowanego elektryka lub serwisanta. Nie wolno mostkować przełącznika, pozostawiać prowizorycznych połączeń ani sprawdzać urządzenia z odsłoniętymi zaciskami bez wymaganych zabezpieczeń.
Przełącznik, klawiatura, panel czy moduł?
Nazwy części bywają stosowane zamiennie, ale mogą oznaczać różne elementy:

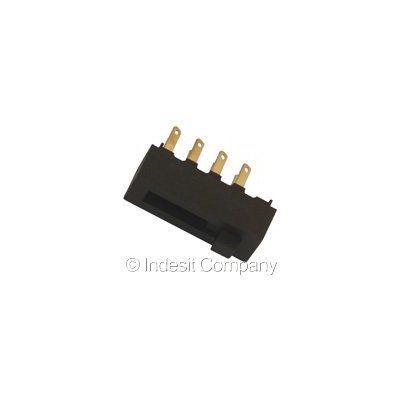

- przełącznik lub mikroprzełącznik – pojedynczy element odpowiedzialny za konkretny obwód;

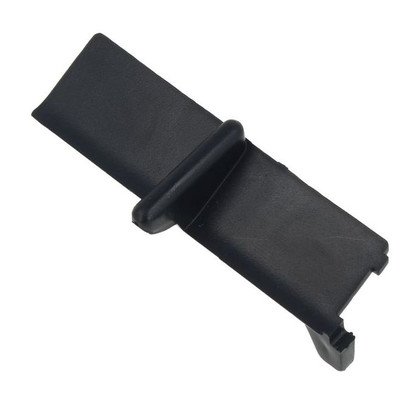

- przycisk lub suwak – mechaniczny element obsługiwany przez użytkownika, który może współpracować z osobnym przełącznikiem;
- płytka przełączników – zespół kilku elementów zamontowanych na wspólnym obwodzie drukowanym;
- klawiatura sterująca – panel przycisków, często membranowy lub elektroniczny;
- panel sterowania – może obejmować przyciski, płytkę, podświetlenie i elementy mocujące;
- moduł sterujący – elektronika, która interpretuje sygnały z panelu i steruje silnikiem lub oświetleniem.
Jeżeli uszkodzeniu uległ tylko mechanizm jednego przycisku, wymiana kompletnego modułu może być niepotrzebna. Z drugiej strony wymiana samego mikroprzełącznika nie rozwiąże problemu, gdy przyczyną jest uszkodzona ścieżka, zasilacz lub sterownik.
Jak dobrać właściwy przełącznik do okapu?
Nie dobieraj części wyłącznie po zdjęciu, kolorze przycisku ani po tym, że wtyczka wygląda identycznie. Sprawdź:
- pełny numer serwisowy okapu, zwykle 12-cyfrowy i często rozpoczynający się od 85 w urządzeniach Hotpoint, Ariston i Indesit;
- dokładny model z tabliczki znamionowej;
- oznaczenie części znajdujące się na przełączniku, płytce lub panelu;
- liczbę pozycji i sposób działania przełącznika;
- liczbę oraz rozmieszczenie zacisków;
- wymiary, zaczepy, rozstaw mocowań i kształt elementu;
- funkcję obwodu: światło, silnik, wybór biegu lub sygnał do modułu;
- parametry elektryczne określone dla danego elementu i urządzenia.
W przypadku starszych urządzeń oznaczenie handlowe modelu może występować w kilku wariantach wykonania. Pełny numer serwisowy pozwala zawęzić dobór do właściwej wersji. Jeżeli część jest sprzedawana jako kompletny panel, nie zakładaj, że można zastąpić ją pojedynczym przyciskiem bez sprawdzenia konstrukcji i sposobu podłączenia.
Przed zakupem odczytaj dane z tabliczki znamionowej, zrób wyraźne zdjęcie oznaczeń starej części oraz porównaj układ mocowań i złączy. W razie braku pewności przygotuj pełne oznaczenie urządzenia i fotografie panelu, płytki oraz tabliczki – skrócony model może nie identyfikować wariantu technicznego.
FAQ
Czy niedziałające przyciski oznaczają konieczność wymiany całego modułu?
Nie. Przyczyną może być pojedynczy przełącznik, zabrudzenie, pęknięty lut, złącze lub wiązka. Cały moduł wymienia się dopiero po potwierdzeniu, że uszkodzenie obejmuje płytkę albo elektronikę sterującą.
Czy można sprawdzić przełącznik multimetrem?
Tak, podstawowy test ciągłości wykonuje się po odłączeniu okapu od zasilania i odizolowaniu przełącznika od pozostałego obwodu. Wynik trzeba interpretować według funkcji i schematu konkretnego modelu, ponieważ układ zacisków nie jest uniwersalny.
Dlaczego światło działa, a wentylator nie reaguje na przyciski?
Podejrzany może być przełącznik lub obwód sterowania silnikiem, ale również kondensator, silnik, przewody albo moduł. Działające oświetlenie potwierdza tylko część zasilania okapu i nie dowodzi sprawności panelu.
Czy pasuje przełącznik z okapu Whirlpool do modelu Indesit lub Ariston?
Wspólne oznaczenia części mogą występować w urządzeniach tych marek, ale zgodność trzeba potwierdzić dla pełnego numeru serwisowego, modelu i konkretnego numeru części. Sama marka lub identyczne złącze nie wystarczą.
Gdzie znaleźć numer potrzebny do doboru części?
Tabliczka znamionowa jest często umieszczona wewnątrz okapu, po wyjęciu filtrów przeciwtłuszczowych, na bocznej lub tylnej ściance. Odczytaj pełny numer serwisowy, model i pozostałe kody bez pomijania zer oraz znaków dodatkowych.
