Termostaty do pralek i pralko-suszarek Hotpoint, Ariston, Indesit
Termostaty do pralek i pralko-suszarek Hotpoint, Ariston oraz Indesit sterują temperaturą lub chronią urządzenie przed przegrzaniem. Brak grzania, zbyt gorąca woda albo przerywanie programu nie przesądzają jednak o ich awarii. Przed zakupem sprawdź typ elementu, obwód grzałki i pełny numer serwisowy urządzenia, ponieważ termostaty różnią się temperaturą zadziałania, stykami, mocowaniem i sposobem regulacji.
Termostat, ogranicznik temperatury czy czujnik NTC?
W pralkach i pralko-suszarkach Hotpoint, Ariston oraz Indesit występują różne rozwiązania kontroli temperatury. Nie należy dobierać ich zamiennie tylko dlatego, że pasują do tego samego otworu lub mają podobne konektory.

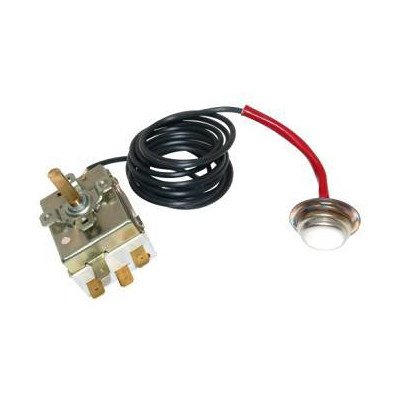

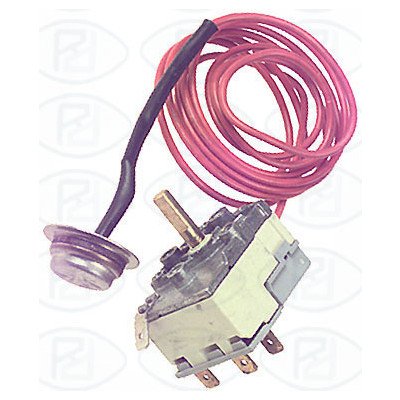

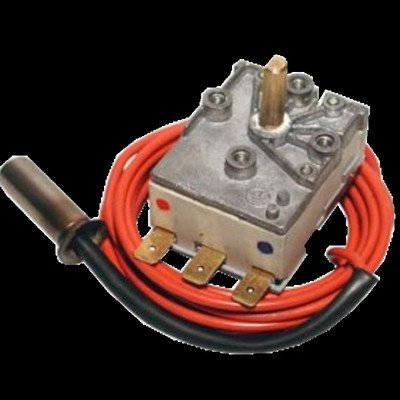

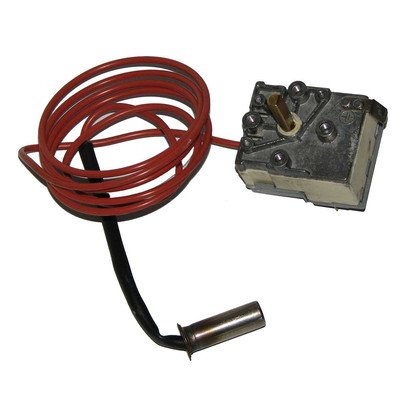

- Termostat regulowany mechanicznie steruje temperaturą wybraną pokrętłem. W starszych konstrukcjach może współpracować z kapilarą biegnącą od regulatora do zbiornika.

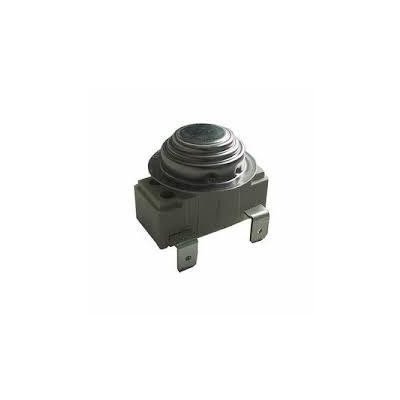

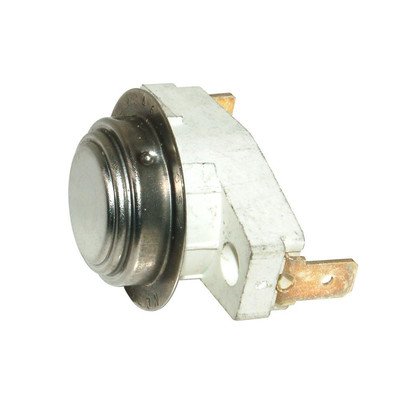

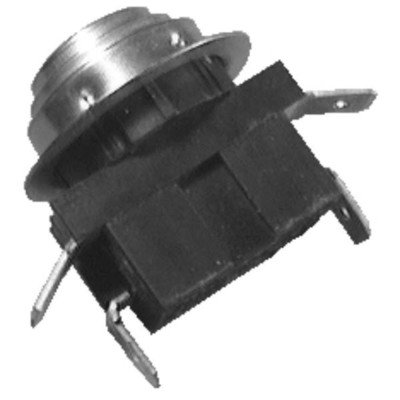

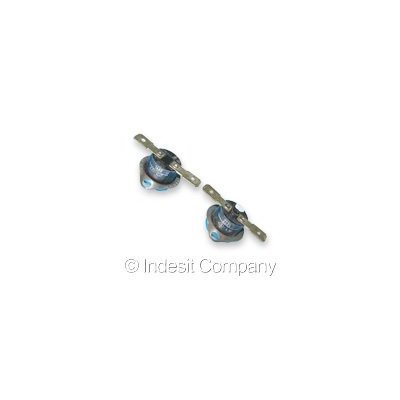

- Termostat stały przełącza styki przy określonej temperaturze. Może uczestniczyć w sterowaniu grzałką albo pełnić funkcję zabezpieczenia termicznego.
- Ogranicznik jednorazowy po przekroczeniu temperatury granicznej pozostaje rozwarty i wymaga wymiany. Nie wolno go mostkować.

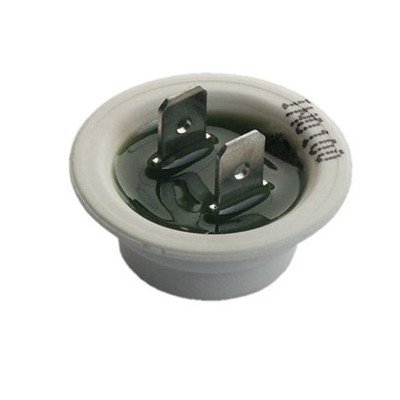

- Czujnik NTC nie działa jak prosty wyłącznik. Jego rezystancja maleje wraz ze wzrostem temperatury, a moduł sterujący interpretuje tę zmianę. Czujniki tego typu znajdują się również w osobnej kategorii czujników temperatury NTC Hotpoint, Ariston i Indesit.
W pralko-suszarce należy dodatkowo ustalić, czy część kontroluje temperaturę wody, czy obieg suszenia. Termostaty zamontowane na kanale powietrznym lub obudowie grzałki suszenia mogą mieć znacznie wyższą temperaturę zadziałania niż elementy pracujące przy zbiorniku pralki.
Jakie objawy mogą wskazywać na uszkodzenie termostatu?
Pralka nie grzeje wody
Rozwarty termostat włączony szeregowo w obwód grzałki może uniemożliwić grzanie. Taki sam objaw powodują jednak także:
- przepalona grzałka pralki lub pralko-suszarki;
- upalony konektor, przerwany przewód albo zaśniedziałe złącze;
- uszkodzony czujnik NTC;
- brak informacji o prawidłowym poziomie wody z hydrostatu;
- niesprawny przekaźnik grzałki lub jego układ sterujący na module elektronicznym.
Jeżeli grzałka ma ciągłość, nie ma widocznych uszkodzeń złączy, a termostat pozostaje rozwarty w warunkach, w których według dokumentacji powinien przewodzić, podejrzenie termostatu jest uzasadnione. Sama ciągłość grzałki nie wyklucza jej upływności do obudowy.
Woda jest zbyt gorąca
Przyczyną może być termostat, który nie rozłącza styków, uszkodzona kapilara regulatora, nieprawidłowy sygnał z NTC albo sklejony przekaźnik grzałki. W układzie elektronicznym prawidłowa zmiana rezystancji NTC kieruje diagnostykę w stronę przewodów, złączy i modułu. W układzie mechanicznym termostat, który nie reaguje na zmianę temperatury elementu pomiarowego, kwalifikuje się do dalszego sprawdzenia lub wymiany.
Jeżeli urządzenie przegrzewa wodę, przerwij program i nie uruchamiaj kolejnego cyklu do czasu ustalenia przyczyny. Gorące pranie, drzwi oraz woda odpompowywana z urządzenia mogą spowodować oparzenie.
Program zatrzymuje się lub trwa bardzo długo
Niektóre programy czekają na osiągnięcie określonej temperatury. Gdy grzałka nie działa albo sterownik otrzymuje niewiarygodny sygnał temperaturowy, urządzenie może przedłużać etap prania, przejść do odpompowania lub zapisać błąd. Podobne zatrzymanie może wynikać z problemu z pobieraniem i poziomem wody, dlatego termostat nie powinien być wymieniany wyłącznie na podstawie czasu programu.
Wyłącza się zabezpieczenie instalacji
Zadziałanie wyłącznika różnicowoprądowego podczas grzania częściej kieruje diagnostykę w stronę upływności grzałki, przewodów lub zawilgocenia niż w stronę samego termostatu. Pomiar rezystancji izolacji wymaga odpowiedniego przyrządu i wiedzy technicznej; zwykły multimetr może nie wykryć uszkodzenia ujawniającego się dopiero przy napięciu roboczym lub po rozgrzaniu.
Jak sprawdzić termostat lub czujnik temperatury?
Przed pomiarem odłącz urządzenie od sieci, zakręć dopływ wody i zabezpiecz pozostałą wodę w układzie. Zrób zdjęcie złączy przed ich rozpięciem. Pomiar elementu podłączonego do instalacji może zostać zafałszowany przez moduł, grzałkę lub inne równoległe obwody, dlatego należy odłączyć przewody od badanych styków.
Kontrola termostatu stałego
- Odczytaj oznaczenia z obudowy: temperaturę, układ styków oraz informację, czy termostat jest normalnie zamknięty, normalnie otwarty lub jednorazowy.
- Ustaw multimetr na pomiar rezystancji albo ciągłości i przyłóż sondy do właściwej pary zacisków.
- Termostat normalnie zamknięty powinien w temperaturze pokojowej wykazywać małą rezystancję, o ile temperatura otoczenia znajduje się poniżej jego progu zadziałania.
- Brak przejścia może oznaczać uszkodzenie, ale także prawidłowy stan termostatu normalnie otwartego lub jednorazowego, który już zadziałał. Wynik trzeba odnieść do oznaczeń i dokumentacji konkretnej części.
Kontrolowane podgrzewanie termostatu ma sens tylko wtedy, gdy znana jest jego charakterystyka i można mierzyć temperaturę elementu pomiarowego. Nie ogrzewaj go płomieniem ani do przypadkowej temperatury. Prawidłowe przełączenie bez obciążenia nie potwierdza jeszcze, że styki zachowują się poprawnie podczas pracy grzałki.
Kontrola termostatu regulowanego i kapilary
Obejrzyj kapilarę na całej dostępnej długości. Załamanie, przecięcie, spłaszczenie albo wyrwanie jej z korpusu termostatu oznacza uszkodzenie zespołu. Kapilary nie naprawia się przez lutowanie, skręcanie ani traktowanie jej jak przewodu elektrycznego.
Podczas demontażu nie ciągnij za kapilarę i nie wykonuj ostrych zagięć. Nie obracaj fabrycznych śrub kalibracyjnych. Nawet jeśli po takiej regulacji termostat zacznie przełączać, bez stanowiska pomiarowego nie ma pewności, przy jakiej temperaturze zadziała i jaka będzie jego histereza, czyli różnica między temperaturą wyłączenia i ponownego załączenia.
Kontrola czujnika NTC
Zmierz rezystancję między wyprowadzeniami odłączonego czujnika i zanotuj temperaturę, w której wykonano pomiar. Nie istnieje jedna wartość właściwa dla wszystkich czujników w tej kategorii. Przykładowo dokumentacja wybranej rodziny pralek ARXXL/ARXXF podaje 20 kΩ przy 20°C, lecz wartości tej nie wolno przenosić na inne modele.
Następnie ogrzewaj część pomiarową stopniowo w kontrolowanych warunkach, nie mocząc złącza. W sprawnym NTC rezystancja powinna maleć płynnie wraz ze wzrostem temperatury. Przerwa w obwodzie, wartość bliska zwarciu albo skoki podczas poruszania przewodami wskazują na uszkodzenie czujnika lub połączenia. Jeden stabilny odczyt w temperaturze pokojowej nie potwierdza całej charakterystyki NTC ani sprawności przewodów prowadzących do modułu.
Kody błędów a zakup termostatu
Znaczenie kodów zależy od platformy sterowania. W dokumentacji serwisowej rodziny ARXXL105EU, ARXXL105IT i ARXXF125EU opisano między innymi:
| Kod i zakres urządzeń | Znaczenie w tej dokumentacji | Co sprawdzić |
| F03 – wskazana rodzina ARXXL/ARXXF | Zwarcie albo przerwa w obwodzie NTC | Czujnik, jego złącze, wiązkę oraz połączenie z modułem |
| F08 – wskazana rodzina ARXXL/ARXXF | Problem związany z przekaźnikiem grzałki | Grzałkę, hydrostat, przewody i moduł sterujący |
F03 nie oznacza automatycznie konieczności zakupu czujnika, ponieważ przerwę może powodować złącze lub przewód. F08 tym bardziej nie jest jednoznacznym wskazaniem termostatu. W innych seriach znaczenie kodu i kombinacji migających kontrolek trzeba potwierdzić w dokumentacji właściwej dla pełnego oznaczenia pralki.
Dostęp i wymiana termostatu
W części pralek ładowanych od przodu czujnik lub termostat znajduje się przy grzałce dostępnej po zdjęciu dolnej osłony tylnej. W innych konstrukcjach grzałka jest z przodu, a w pralkach ładowanych od góry dostęp może prowadzić przez panel boczny. Termostat regulowany może znajdować się za panelem obsługi, a jego kapilara prowadzić do zbiornika. W pralko-suszarce dodatkowe termostaty mogą być zamontowane na kanale powietrznym lub zespole grzałki suszenia.
Po uzyskaniu dostępu:
- Porównaj położenie i oznaczenia starej części z dokumentacją urządzenia.
- Sfotografuj przebieg przewodów, ułożenie kapilary i wykorzystane styki.
- Odłącz konektory, chwytając za ich osłony, a nie za przewody.
- Wyjmij czujnik z grzałki lub zwolnij mocowanie termostatu. Jeżeli trzeba demontować grzałkę, przygotuj pojemnik na wodę i skontroluj później jej uszczelnienie.
- Poprowadź kapilarę tak jak fabrycznie, bez ostrych łuków oraz kontaktu z ruchomymi i silnie nagrzewającymi się elementami.
- Po montażu sprawdź złącza, szczelność oraz prawidłowe zakończenie cyklu z grzaniem.
Opisane czynności serwisowe wymagają doświadczenia, odpowiednich narzędzi i umiejętności oceny bezpieczeństwa elektrycznego. Pomiary pod napięciem, diagnostyka modułu oraz pomiar rezystancji izolacji są przeznaczone dla wykwalifikowanego technika. Nie wolno mostkować termostatów ani ograniczników w celu próbnego uruchomienia grzałki.
Jak dobrać właściwy termostat do pralki Indesit, Hotpoint lub Ariston?
Podobny wygląd nie potwierdza zgodności. Przy porównaniu części liczą się:
- numer katalogowy producenta i zgodność z wariantem urządzenia;
- funkcja: regulacja, stały próg, zabezpieczenie jednorazowe albo czujnik NTC;
- temperatura zadziałania i sposób powrotu styków;
- układ styków NC/NO, liczba zacisków oraz ich obciążalność;
- długość i sposób prowadzenia kapilary;
- średnica części pomiarowej, uchwyt i miejsce montażu;
- w przypadku NTC – charakterystyka rezystancji w funkcji temperatury;
- przeznaczenie do obwodu prania albo suszenia.
Dla urządzeń Hotpoint, Ariston i Indesit należy podać pełny numer serwisowy z tabliczki znamionowej, często 12-cyfrowy i rozpoczynający się od 85. W starszych urządzeniach może występować inny kod przemysłowy lub handlowy, dlatego najlepiej przekazać wszystkie oznaczenia oraz wyraźne zdjęcie całej tabliczki. Sam model, temperatura nadrukowana na termostacie albo pasujące złącze nie wystarczają do potwierdzenia kompatybilności.
FAQ – termostaty do pralek Hotpoint, Ariston i Indesit
Czy brak grzania oznacza uszkodzony termostat?
Nie. Najpierw trzeba sprawdzić grzałkę, jej izolację, przewody, złącza, czujnik NTC i informację o poziomie wody. Jeżeli te elementy są sprawne, przyczyną może być przekaźnik lub moduł sterujący.
Czy termostat można sprawdzić zwykłym multimetrem?
Można sprawdzić ciągłość styków termostatu oraz rezystancję NTC. Wynik trzeba jednak odnieść do typu części, temperatury pomiaru i dokumentacji modelu. Podstawowy pomiar nie ocenia obciążalności styków ani całego zakresu pracy.
Czy uszkodzoną kapilarę można połączyć?
Nie. Kapilara jest elementem układu pomiarowego, a nie przewodem elektrycznym. Jej przecięcie, rozszczelnienie lub silne załamanie wymaga wymiany kompletnego termostatu.
Czy można zamontować termostat o innej temperaturze zadziałania?
Nie należy tego robić bez potwierdzenia katalogowego. Inny próg, histereza lub układ styków może powodować niedogrzewanie, przegrzewanie albo wyłączenie zabezpieczenia w niewłaściwym momencie.
Czy kod F03 albo F08 wskazuje część do wymiany?
Nie. W wybranych starszych rodzinach F03 dotyczy obwodu NTC, natomiast F08 obejmuje układ grzania, hydrostat i sterowanie przekaźnikiem. Znaczenie kodu należy potwierdzić dla konkretnego modelu i platformy elektronicznej.
