Wiązki elektryczne, kable i przewody do zmywarek Hotpoint, Ariston, Indesit
Wiązki elektryczne, kable i przewody do zmywarek Hotpoint, Ariston i Indesit łączą moduł z pompami, grzałką, zamkiem, czujnikami i panelem. Przerwa przy zawiasie lub wypalone złącze może powodować brak startu, przerywanie programu albo błąd wielu podzespołów. Przed zakupem porównaj trasę przewodów, złącza i pełny numer serwisowy zmywarki.
Rola wiązki elektrycznej w zmywarce

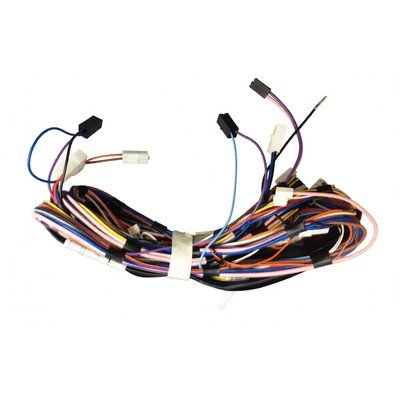

Wiązka elektryczna nie jest pojedynczym przewodem, lecz zestawem przewodów zakończonych określonymi wtyczkami, konektorami lub zaciskami. W zależności od konstrukcji zmywarki łączy moduł sterujący z pompą myjącą, pompą odpływową, grzałką, elektrozaworem, zamkiem drzwi, czujnikami, dozownikiem i panelem sterowania.
W tej kategorii mogą występować między innymi:

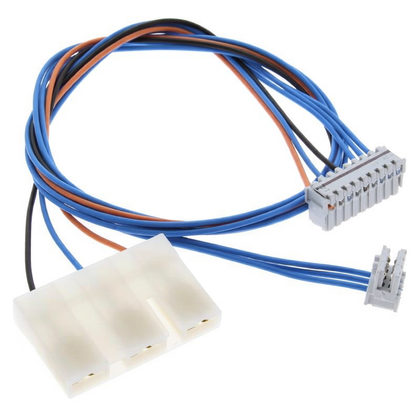

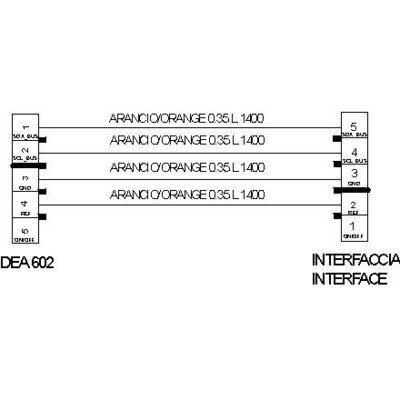

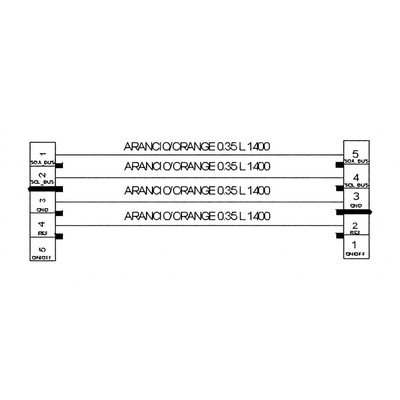

- główne wiązki wewnętrzne;

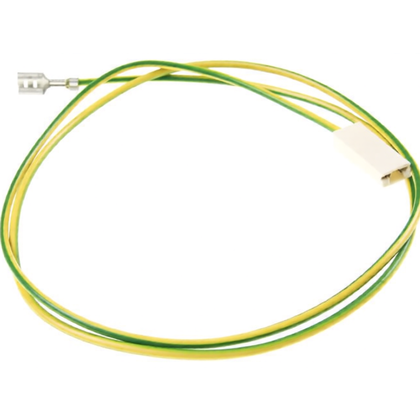

- wiązki drzwiowe prowadzone w pobliżu zawiasów;

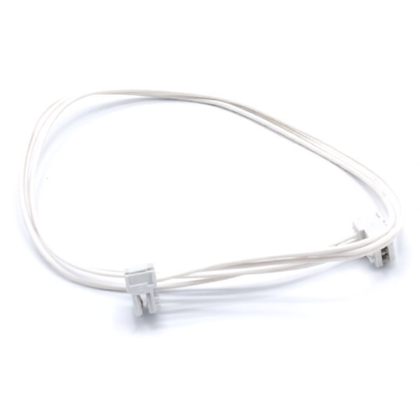

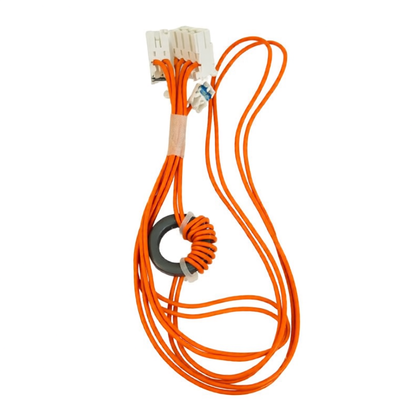

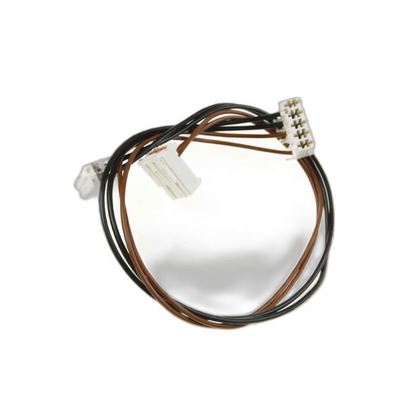

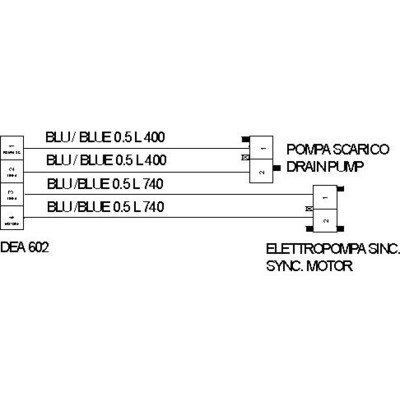

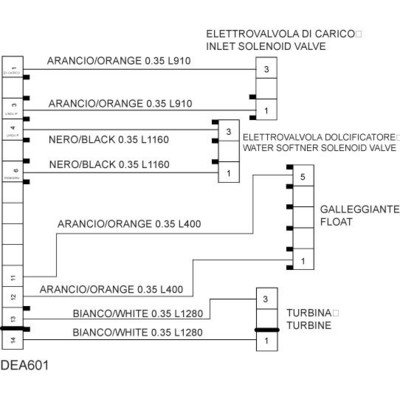

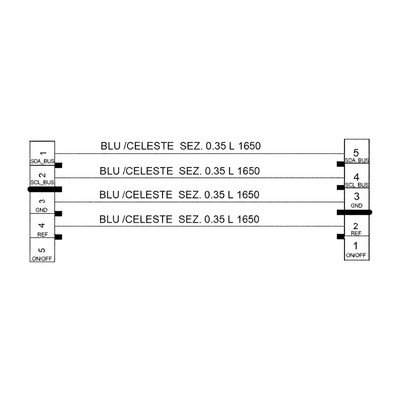

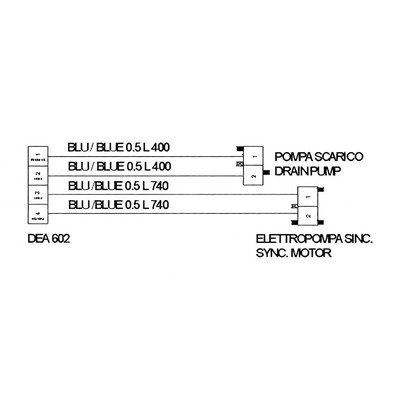

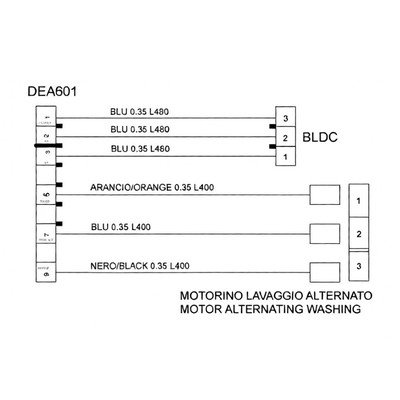

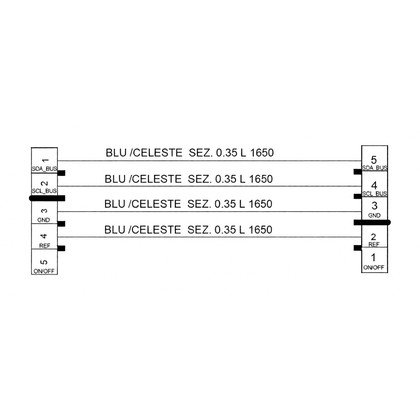

- krótkie przewody łączące moduł z konkretnym podzespołem;

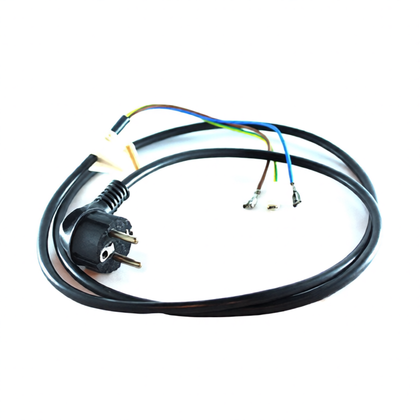

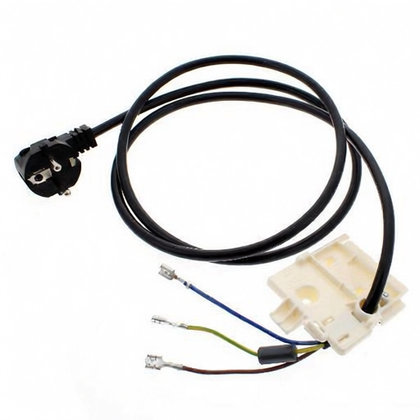

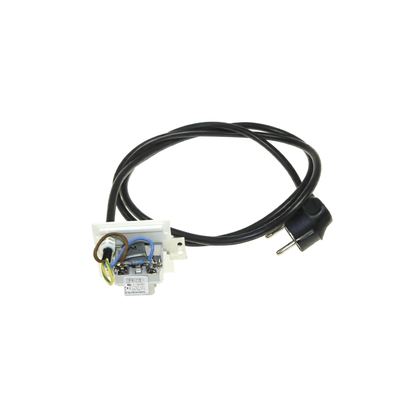

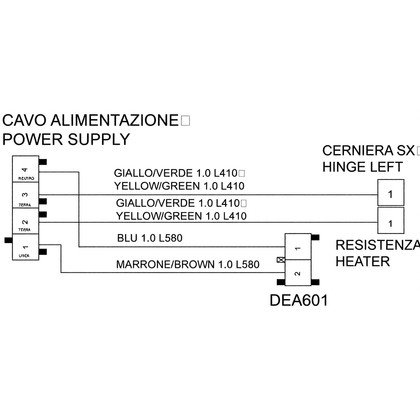

- przewody zasilające doprowadzające napięcie do urządzenia.
Nie każda wiązka występuje jako osobna część w każdym modelu. Czasem przewód jest integralną częścią pompy, zamka, grzałki albo modułu, dlatego przed zamówieniem trzeba porównać budowę starego elementu z dokumentacją i zdjęciami części.
Jakie objawy może powodować uszkodzona wiązka?
Zmywarka nie uruchamia programu
Jeżeli panel świeci, przyciski reagują, ale po zamknięciu drzwi nie rozpoczyna się pobieranie wody ani mycie, możliwe są co najmniej cztery grupy przyczyn:
- zamek lub przełącznik drzwi nie potwierdza zamknięcia;
- przewody między zamkiem, panelem i modułem mają przerwę;
- moduł nie steruje obwodem;
- urządzenie zatrzymuje program z powodu wody w podstawie, problemu z odpływem lub innego zabezpieczenia.
Najpierw sprawdź, czy drzwi rzeczywiście dociskają zamek i czy w komorze lub podstawie nie ma wody. Jeżeli zamek mechanicznie działa, ale objaw zależy od położenia drzwi, podejrzane jest miejsce, w którym wiązka zgina się podczas otwierania. Sam fakt, że zamek wygląda poprawnie, nie potwierdza ciągłości przewodów.
Program przerywa albo zmywarka działa tylko czasami
Przerywana praca, samoczynne wyłączanie panelu lub uruchamianie urządzenia dopiero po kilku próbach może wynikać z chwilowej utraty kontaktu. Szczególnie ważne są przewody prowadzone w ruchomej części drzwi, ale podobny objaw może powodować luźny konektor, utleniony styk, uszkodzenie modułu albo podzespół pobierający prąd niestabilnie.
Dobrym testem wstępnym jest obserwacja, czy problem pojawia się przy określonym kącie otwarcia drzwi. Nie należy jednak poruszać przewodami przy podłączonym urządzeniu ani traktować takiej obserwacji jako dowodu uszkodzenia konkretnej żyły.
Nie działa tylko jeden podzespół
Brak pracy pompy, grzałki, elektrozaworu lub dozownika nie oznacza automatycznie uszkodzenia wiązki. Najpierw trzeba ustalić, czy sam podzespół nie ma przerwy, zwarcia, zablokowania mechanicznego albo przebicia do obudowy. Jeżeli element jest sprawny, kolejnym krokiem jest prześledzenie jego obwodu: od złącza podzespołu, przez wiązkę, aż do modułu.
Jeżeli jednocześnie pojawia się kilka pozornie niezależnych objawów, na przykład brak pompy i problemy z panelem, warto sprawdzić wspólne zasilanie, główne złącza i wiązkę przed zakupem kilku różnych części.
Widoczne ślady uszkodzenia
Oględziny mogą ujawnić:
- przetartą lub spękaną izolację;
- przewód złamany wewnątrz izolacji;
- nadtopioną obudowę wtyczki;
- luźny, cofnięty albo skorodowany pin;
- ślady wilgoci, detergentu lub wycieku przy złączu;
- przewód przyciśnięty przez blachę, zawias albo element obudowy.
Brak widocznych uszkodzeń nie wyklucza usterki. Żyła może być przerwana pod izolacją, a styk może tracić kontakt dopiero podczas drgania lub zginania drzwi.
Diagnostyka wiązki: objaw, sprawdzenie i interpretacja
Pomiar ciągłości przewodu
Pomiar wykonuj po odłączeniu zmywarki od sieci. W przypadku wiązki podłączonej do modułu lub innych podzespołów należy odłączyć badany przewód przynajmniej na tyle, aby równoległe obwody nie zafałszowały wyniku. Zidentyfikuj oba końce konkretnej żyły na podstawie schematu, oznaczeń złączy, zdjęć wykonanych przed demontażem albo porównania z nieuszkodzoną wiązką.
Ustaw multimetr na test ciągłości lub pomiar rezystancji i sprawdź przewód od jednego końca do drugiego. Wynik wskazujący na przerwę oznacza, że obwód nie przewodzi w badanym układzie. Niska rezystancja potwierdza ciągłość elektryczną w chwili pomiaru, ale nie dowodzi jeszcze, że przewód i złącze zachowają kontakt pod obciążeniem.
Przy wiązce drzwiowej powtórz pomiar, ostrożnie zmieniając położenie drzwi i obserwując, czy wskazanie nie zanika. Jeżeli wynik zmienia się podczas zginania, przewód lub zacisk może być uszkodzony. Nie rozciągaj wiązki i nie używaj siły większej niż występująca w normalnej pracy drzwi.
Sprawdzenie zwarcia między żyłami i do obudowy
Po odłączeniu przewodów od elektroniki można sprawdzić, czy między sąsiednimi żyłami nie ma niezamierzonego połączenia. Właściwe punkty pomiarowe zależą od schematu konkretnego modelu. Zwarcie między przewodami albo do metalowej obudowy może powodować wybicie zabezpieczenia, wyłączanie urządzenia lub uszkodzenie elementu sterującego.
Pomiar omomierzem ma ograniczenia: nie zastępuje badania izolacji odpowiednim przyrządem, kontroli pod obciążeniem ani sprawdzenia uszkodzeń, które występują wyłącznie przy ruchu. Jeżeli obwód pracuje przy napięciu sieciowym, pomiary napięcia powinien wykonywać wykwalifikowany serwisant z użyciem właściwego sprzętu.
Kontrola złączy
Odłącz wtyczkę, oglądaj ją pod dobrym światłem i sprawdź, czy piny nie są cofnięte, nadpalone lub skorodowane. Nie wystarczy samo ponowne wciśnięcie konektora, jeśli zacisk jest luźny albo obudowa została przegrzana. Przyczyną uszkodzenia styku może być przeciążenie, wilgoć, luźne połączenie lub awaria podzespołu współpracującego.
Jeśli złącze jest nadtopione, nie zakładaj nowej wiązki bez ustalenia, dlaczego powstało przegrzanie. W przeciwnym razie nowa część może zostać uszkodzona ponownie.
Gdzie znajduje się wiązka i jak uzyskać dostęp?
Wiązka drzwiowa biegnie zwykle między elementami zamontowanymi w drzwiach a modułem lub złączem znajdującym się w korpusie. Główne wiązki mogą być prowadzone w dolnej części urządzenia, wzdłuż zbiornika albo przy bocznych elementach obudowy. Dokładna trasa różni się między rodzinami modeli.
Przed demontażem:
- odłącz wtyczkę zmywarki od gniazda;
- zamknij dopływ wody, a przy wysuwaniu urządzenia zabezpiecz węże i przewód zasilający;
- wykonaj zdjęcia położenia przewodów i wszystkich złączy;
- oznacz połączenia, jeśli ich kształt nie gwarantuje jednoznacznego montażu;
- sprawdź, czy nie ma wody w podstawie urządzenia.
W zależności od konstrukcji dostęp do wiązki może wymagać zdjęcia cokołu, dolnej osłony, bocznej obudowy albo zewnętrznego panelu drzwi. W zmywarkach do zabudowy może być konieczne wysunięcie urządzenia z mebla. Nie należy ciągnąć za przewody ani podważać złączy metalowym narzędziem, ponieważ można odłamać zatrzask lub wysunąć pin z obudowy.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Diagnostykę pod napięciem oraz naprawę obwodów sieciowych powinien wykonywać wykwalifikowany serwisant. Po pomiarach napięcia urządzenie trzeba ponownie odłączyć od zasilania przed dotknięciem jakichkolwiek przewodów.
Wymiana wiązki elektrycznej
Wymiana polega na przełożeniu przewodów tą samą trasą, odłączeniu starej wiązki i podłączeniu nowej zgodnie z oznaczeniami. Zachowaj fabryczne uchwyty, opaski i prowadnice. Przewody nie mogą być napięte, przygniecione, prowadzone przy ostrych krawędziach ani ułożone tak, aby ocierały się o zawias podczas pracy drzwi.
Praktyczna kolejność jest następująca:
- sfotografuj starą wiązkę przed odłączeniem;
- odłącz złącza, chwytając za ich obudowę, nie za przewody;
- porównaj długość, liczbę żył, końcówki i uchwyty nowej części;
- przełóż wiązkę zgodnie z pierwotną trasą;
- podłącz każde złącze do właściwego gniazda i sprawdź zatrzaski;
- przed zamknięciem obudowy skontroluj, czy przewody nie są przycięte;
- po złożeniu wykonaj test programu i sprawdź, czy nie ma wycieku, zapachu przegrzanej izolacji ani ponownego przerywania pracy.
Naprawa pojedynczej żyły może być technicznie możliwa, ale wymaga właściwego przewodu, zacisku, izolacji i zabezpieczenia przed dalszym zginaniem. Skręcenie przewodów, taśma izolacyjna użyta jako jedyne zabezpieczenie, przypadkowe konektory lub trwałe mostkowanie zabezpieczeń nie są prawidłową naprawą wiązki.
Jak dobrać przewód do Hotpoint, Ariston lub Indesit?
Nie dobieraj wiązki wyłącznie po nazwie handlowej zmywarki, kolorze przewodów ani podobnym zdjęciu. Ten sam model może występować w kilku wariantach, a zmiana wersji elektroniki, wyposażenia lub sposobu prowadzenia przewodów może oznaczać inną część.
Porównaj:
- numer części nadrukowany na starej wiązce;
- liczbę i rodzaj przewodów;
- kształt, liczbę oraz położenie złączy;
- długość i przebieg wiązki;
- uchwyty, osłony i punkty mocowania;
- pełny numer serwisowy zmywarki.
Dla urządzeń Whirlpool, Bauknecht, Indesit i Hotpoint numer serwisowy jest często 12-cyfrowym oznaczeniem rozpoczynającym się od 85, ale o zgodności decyduje pełny zapis z tabliczki i katalogowa lista modeli, a nie sam początek numeru. W przypadku Ariston należy również podać pełne oznaczenie urządzenia i numer serwisowy znajdujący się na tabliczce.
Tabliczka znamionowa zmywarki znajduje się zwykle na wewnętrznej krawędzi drzwi, ramie komory albo innym miejscu wskazanym w instrukcji. Przed zamówieniem przygotuj wyraźne zdjęcie całej tabliczki oraz zdjęcie starej wiązki, zwłaszcza złączy i etykiet. Jeżeli część ma kilka wariantów, takie dane pozwalają odróżnić wiązkę drzwiową, główną, zasilającą i przewód przeznaczony do konkretnego podzespołu.
FAQ
Czy brak startu zmywarki zawsze oznacza uszkodzoną wiązkę?
Nie. Podobny objaw może powodować zamek drzwi, przełącznik, moduł, zabezpieczenie przeciwzalaniowe, problem z odpływem albo inny podzespół blokujący rozpoczęcie programu. Wiązkę warto podejrzewać szczególnie wtedy, gdy objaw zależy od położenia drzwi, pojawia się okresowo albo widać uszkodzenie przy zawiasie.
Czy multimetr potwierdzi sprawność całej wiązki?
Nie. Pomiar ciągłości wykrywa przerwę w badanej chwili, ale nie potwierdza odporności na zginanie, jakości zacisku, stanu izolacji ani prawidłowej pracy pod obciążeniem. Wynik trzeba interpretować razem z oględzinami, schematem i objawem urządzenia.
Czy można wymienić tylko uszkodzony przewód?
Czasem tak, jeżeli uszkodzenie jest jednoznaczne, a naprawa zachowuje właściwy przekrój, izolację, zaciski i ochronę mechaniczną. Przy kilku uszkodzonych żyłach, nadtopionych złączach lub wiązce pracującej w zawiasie bezpieczniejsza może być wymiana kompletnego zespołu zgodnego z katalogiem.
Czy podobne złącze oznacza zgodność wiązki?
Nie. Liczy się również przypisanie pinów, długość przewodów, ich przekrój, trasa prowadzenia, uchwyty i wersja urządzenia. Identyczne złącze może występować w częściach o innym układzie elektrycznym.
Co wysłać do doboru wiązki do zmywarki Hotpoint, Ariston lub Indesit?
Prześlij pełne oznaczenie z tabliczki, w szczególności numer serwisowy, oraz zdjęcia starej wiązki, etykiety i wszystkich złączy. Sam skrócony model może nie identyfikować wariantu technicznego urządzenia.
