Odkurzacz domowy K 2301 1.178-106.0
Części do odkurzacza Kärcher K 2301 1.178-106.0 pomagają usunąć spadek ssania, nieszczelność, problemy z filtrowaniem lub uszkodzenia przewodu i akcesoriów. Przed zakupem ustal przyczynę usterki, a zgodność filtra, worka, węża, ssawki czy elementu obudowy potwierdź po pełnym numerze urządzenia 1.178-106.0 oraz numerze części.
Jak rozpoznać właściwą wersję Kärcher K 2301
W tym modelu oznaczenie 1.178-106.0 jest ważniejsze niż sama nazwa „K 2301” lub „2301”. W rodzinie występowały podobnie nazwane wykonania z innymi końcówkami numeru urządzenia, dlatego część pasująca do innego K 2301 nie musi być zgodna z wersją 1.178-106.0.
Dla tego numeru urządzenia w katalogach występują między innymi:
- filtr patronowy 6.414-552.0,
- worki filtracyjne 6.904-167.0,

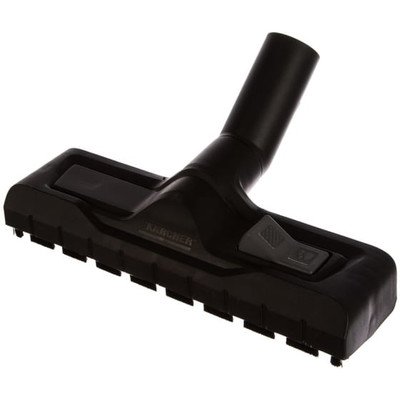

- ssawka podłogowa zastąpiona numerem 2.863-000.0,
- rura ssąca DN 35 o numerze 2.863-148.0,
- wąż ssący DN 35 o numerze 2.863-151.0,
- zamknięcie głowicy 4.075-012.0,
- tylne koło 9.036-470.0,
- kółko skrętne 6.435-353.0.
Numer katalogowy nadal trzeba porównać z oznaczeniem demontowanego elementu i sposobem jego mocowania. W przypadku części zastąpionych nowszym numerem istotna jest potwierdzona informacja o zamienności, a nie tylko podobny wygląd.
Odkurzacz słabo ciągnie – co sprawdzić przed zakupem części
Spadek siły ssania nie przesądza o awarii silnika. Diagnostykę warto prowadzić od elementów znajdujących się na drodze przepływu powietrza.
| Objaw | Możliwe przyczyny | Sprawdzenie | Interpretacja |
| Ssanie słabnie stopniowo | zapełniony worek, zabrudzony filtr patronowy | sprawdź worek, fałdy filtra i drożność wlotu bez uruchamiania urządzenia bez filtra | poprawa po wymianie worka lub oczyszczeniu właściwego filtra wskazuje na ograniczony przepływ, nie na uszkodzenie turbiny |
| Odkurzacz słabo zasysa także z odłączonym wężem | zabrudzony filtr, nieszczelność głowicy, problem turbiny lub silnika | porównaj ssanie bezpośrednio przy króćcu urządzenia, pozostawiając prawidłowo zamontowany filtr | mocne ssanie przy króćcu kieruje uwagę na wąż, rurę lub ssawkę; słabe wymaga kontroli filtra, uszczelnień i zespołu napędowego |
| Ssanie zmienia się po poruszeniu wężem | zator, pęknięcie albo nieszczelne zakończenie węża | odłącz wąż, wyprostuj go, obejrzyj pod światło i skontroluj karbowanie oraz końcówki | brak drożności oznacza zator; pęknięcie powoduje zasysanie powietrza poza ssawką |
| Słychać gwizd lub zasysanie przy obudowie | źle osadzona głowica, uszkodzone zamknięcie albo uszczelka | oczyść powierzchnie przylegania i sprawdź, czy oba zamknięcia dociskają głowicę równomiernie | ustąpienie hałasu po poprawnym zamknięciu potwierdza nieszczelność montażową |
| Kurz wydostaje się z wylotu | uszkodzony, źle osadzony lub niewłaściwy filtr | obejrzyj fałdy, obrzeże i mocowanie filtra | dziura, odkształcenie lub brak szczelnego osadzenia kwalifikują filtr do wymiany; sam brak widocznego pęknięcia nie wyklucza zatkania drobnym pyłem |
Filtra patronowego nie należy zastępować przypadkowym wkładem o podobnej średnicy. Różnica wysokości, powierzchni filtracyjnej lub sposobu blokowania może pozostawić szczelinę albo ograniczyć przepływ. Filtr można myć tylko wtedy, gdy dopuszcza to jego oznaczenie lub instrukcja właściwa dla danego wykonania. Przed ponownym montażem musi całkowicie wyschnąć.
Przy odkurzaniu na sucho warto korzystać z prawidłowego worka, jeżeli przewiduje go konfiguracja urządzenia. Papierowego worka nie wolno narażać na zasysanie cieczy. Sposób przygotowania odkurzacza do pracy na mokro należy sprawdzić w instrukcji właściwej dla wersji 1.178-106.0.
Przydatne elementy eksploatacyjne można porównać w kategoriach filtrów odkurzaczy Kärcher oraz worków do Kärchera.
Brak uruchamiania lub przerywana praca
Jeżeli silnik nie reaguje, najpierw sprawdź gniazdo zasilające innym sprawnym odbiornikiem oraz obejrzyj przewód, wtyczkę i miejsce wejścia kabla do głowicy. Przecięcia, stopiona izolacja, nadpalenie wtyczki lub wyczuwalne grzanie połączenia oznaczają, że urządzenia nie należy dalej używać.
Przerywanie podczas poruszania przewodem może wskazywać na złamanie żyły przy wtyczce albo przepuście. Podobny objaw może jednak powodować zużyty włącznik, luźne złącze, szczotki silnika lub zabezpieczenie termiczne reagujące na przegrzanie wywołane zatkanym filtrem.
Co daje pomiar ciągłości
Po odłączeniu od sieci i uzyskaniu bezpiecznego dostępu technik może odizolować badany odcinek obwodu i sprawdzić ciągłość przewodu, włącznika oraz obwodu silnika multimetrem. Podczas pomiaru kabla można delikatnie poruszać przewodem przy wtyczce i przepuście:
- wynik zmieniający się podczas zginania przewodu wskazuje na przerwę lub niestabilne połączenie,
- brak ciągłości na odizolowanym odcinku potwierdza przerwę w tym odcinku,
- stabilna ciągłość nie potwierdza stanu izolacji ani poprawnego zachowania elementu pod obciążeniem,
- ciągłość obwodu silnika nie dowodzi sprawności wirnika, komutatora, łożysk ani turbiny.
Nie ma jednej prawidłowej rezystancji silnika dla wszystkich wykonań tej rodziny. Wynik trzeba odnosić do schematu i konstrukcji konkretnego zespołu. Kontrola rezystancji izolacji oraz ciągłości przewodu ochronnego wymaga odpowiedniego miernika, wiedzy i procedury właściwej dla urządzenia.
Opisane pomiary wewnątrz głowicy i naprawy instalacji zasilającej wymagają kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie wykonuj pomiarów napięcia na odsłoniętych elementach pracującego odkurzacza.
Hałas, iskrzenie i zapach przegrzania
Głośniejsza praca może wynikać z przedmiotu tkwiącego w ssawce, rurze, wężu albo kanale turbiny. Jeżeli dźwięk występuje również po odłączeniu akcesoriów, a filtr i wlot są drożne, podejrzenie przesuwa się na turbinę, łożyska lub silnik.
Silne iskrzenie widoczne wewnątrz głowicy, nierówne obroty, zapach spalenizny albo metaliczny odgłos są wskazaniem do natychmiastowego wyłączenia urządzenia. Sama wymiana szczotek nie naprawi zużytego lub nadpalonego komutatora ani uszkodzonego wirnika. Dalsza praca może powiększyć zakres uszkodzeń.
Przed zakupem kompletnego silnika trzeba wykluczyć zator, nieszczelność i filtr ograniczający przepływ. Słabe ssanie przy prawidłowym dźwięku silnika nie jest wystarczającym dowodem uszkodzenia zespołu napędowego.
Jak dostać się do filtra i pojemnika
K 2301 ma konstrukcję zbiornikową. Przed obsługą wyłącz urządzenie, wyjmij wtyczkę i opróżnij wąż. Następnie:
- Zwolnij zamknięcia łączące głowicę ze zbiornikiem.
- Unieś głowicę za przeznaczony do tego uchwyt, nie za przewód.
- Zanotuj ułożenie filtra, blokady i uszczelnień przed demontażem.
- Usuń zabrudzenia z krawędzi zbiornika i powierzchni przylegania głowicy.
- Zamontuj filtr bez zgniatania fałd oraz sprawdź jego blokadę.
- Ustaw głowicę równo i zamknij oba mocowania, kontrolując, czy obudowa nie jest przekoszona.
Jeżeli zamknięcie nie dociska głowicy, wymiana samej uszczelki może nie usunąć nieszczelności. Trzeba sprawdzić również zaczep, sprężystość zamka i krawędź zbiornika.
Wymiana akcesoriów, węża i kół
Wąż, rury i ssawki dobiera się nie tylko według nominalnej średnicy DN 35. Ważne są również kształt końcówki, głębokość osadzenia, zaczep oraz numer katalogowy. Luźna redukcja może pasować wymiarowo, lecz przepuszczać powietrze i obniżać skuteczność odkurzania.
Przy uszkodzeniu ssawki sprawdź, czy problem dotyczy całego korpusu, wkładki podłogowej czy połączenia z rurą. Odpowiednie warianty znajdziesz w kategorii ssawek i końcówek do odkurzaczy Kärcher.

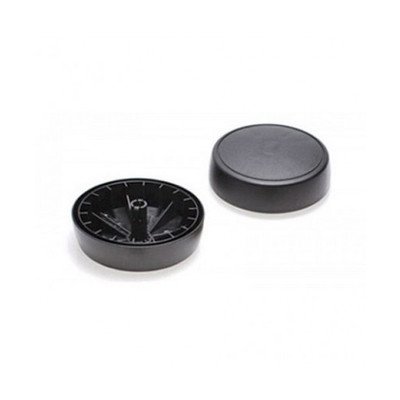

Przed wymianą koła porównaj średnicę, szerokość, stronę montażu i sposób osadzenia osi. Tylne koło 9.036-470.0 nie jest tym samym elementem co przednie kółko skrętne 6.435-353.0. Nie wybijaj osi bez ustalenia, czy mocowanie jest wciskane, zatrzaskowe czy zabezpieczone dodatkowym elementem.
Jak dobrać część do Kärcher K 2301
Przygotuj zdjęcie tabliczki znamionowej z pełnym numerem 1.178-106.0, fotografię wymontowanej części oraz widoczne na niej oznaczenia. Następnie porównaj:
- numer katalogowy i ewentualny numer zastępujący,
- miejsce oraz sposób mocowania,
- wymiary króćców, osi, filtra lub uszczelki,
- liczbę i układ styków w częściach elektrycznych,
- wykonanie przewodu i typ wtyczki,
- stronę montażu oraz kształt elementu.
Nie dobieraj przewodu wyłącznie na podstawie długości ani wtyczki. Wariant brytyjski ma inne wykonanie niż wersja europejska. Jeżeli oznaczenie na tabliczce różni się choćby końcówką od 1.178-106.0, wróć do nadrzędnej kategorii części do odkurzaczy Kärcher i potwierdź katalog dla właściwego numeru urządzenia.
FAQ – części do Kärcher K 2301 1.178-106.0
Czy filtr 6.414-552.0 pasuje do Kärcher K 2301 1.178-106.0?
Tak, ten filtr patronowy jest przypisany do numeru urządzenia 1.178-106.0. Przed montażem warto jednak porównać numer na starym filtrze, jego wysokość i sposób blokowania, zwłaszcza gdy urządzenie było wcześniej przerabiane.
Jaki worek jest przewidziany do tego odkurzacza?
Dla wersji 1.178-106.0 wskazywany jest worek filtracyjny 6.904-167.0. Worka papierowego nie należy używać do zbierania cieczy.
Czy słabe ssanie oznacza konieczność wymiany silnika?
Nie. Najpierw sprawdź worek, filtr patronowy, ssawkę, rury, wąż, szczelność głowicy i drożność wlotu. Silnik lub turbina stają się bardziej prawdopodobne dopiero wtedy, gdy przepływ pozostaje słaby bez podłączonych akcesoriów i przy prawidłowo zamontowanym czystym filtrze.
Dlaczego odkurzacz wyłącza się po kilku minutach?
Przyczyną może być przegrzewanie spowodowane ograniczonym przepływem powietrza, ale również przerwa w przewodzie, zużyty włącznik lub usterka silnika. Po ostygnięciu sprawdź drożność układu. Jeżeli występuje zapach spalenizny, iskrzenie albo uszkodzenie kabla, nie uruchamiaj urządzenia ponownie.
Czy wystarczy podać nazwę K 2301 przy zakupie części?
Nie. Podaj pełny numer urządzenia 1.178-106.0. Inne wykonania K 2301 mają odmienne końcówki numeru, a podobna nazwa i wygląd nie potwierdzają zgodności części.
