Łączniki zapalacza
Łącznik zapalacza uruchamia generator iskry po naciśnięciu przycisku albo pokrętła kuchenki gazowej. Gdy nie słychać cykania, zapłon działa tylko czasami lub iskra pojawia się bez zwalniania przycisku, przyczyną może być zużyty mikrostyk, wiązka albo zabrudzenie. Dobieraj część po pełnym oznaczeniu urządzenia i wykonaniu.
Jak działa łącznik zapalacza?
Łącznik zapalacza jest elektrycznym elementem sterującym układem zapłonowym. Po wykonaniu określonego ruchu przez użytkownika zamyka albo przełącza obwód sterujący generatora iskry. W zależności od konstrukcji kuchenki może występować jako:

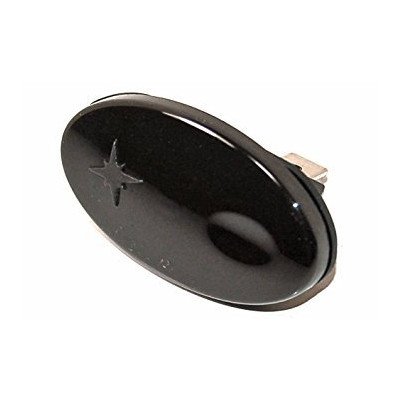

- osobny przycisk na panelu przednim;

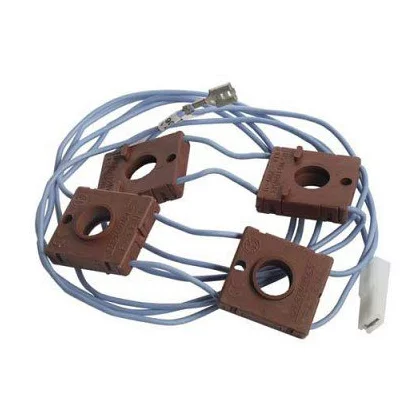

- pojedynczy mikrostyk współpracujący z mechanizmem przycisku;
- przełącznik zakładany na trzpień zaworu gazowego;

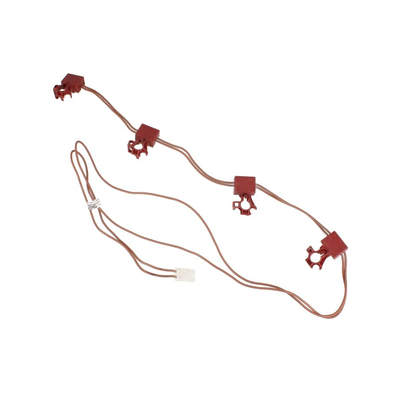

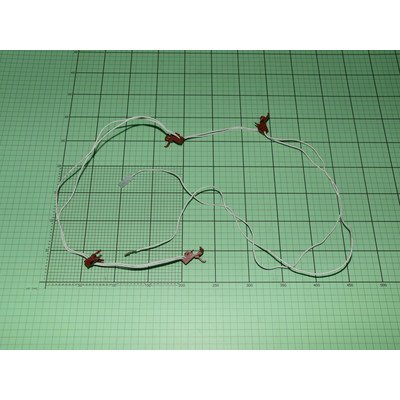

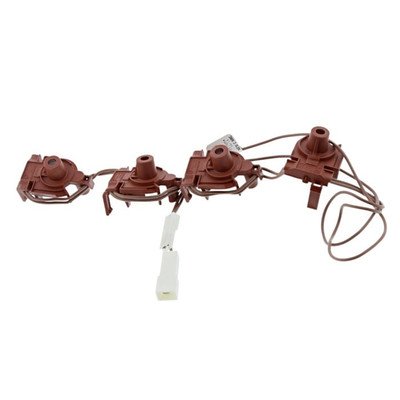

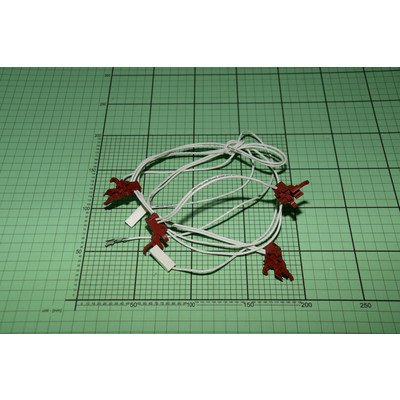

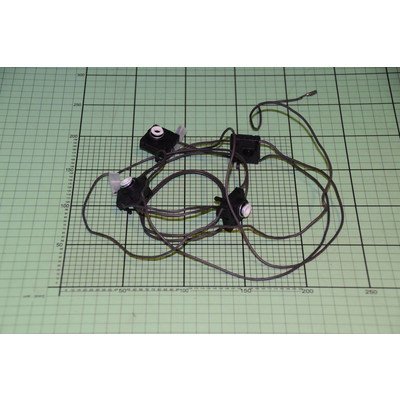

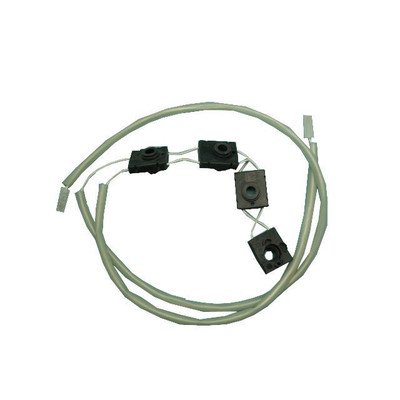

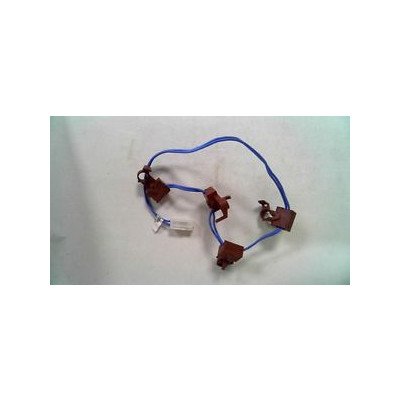

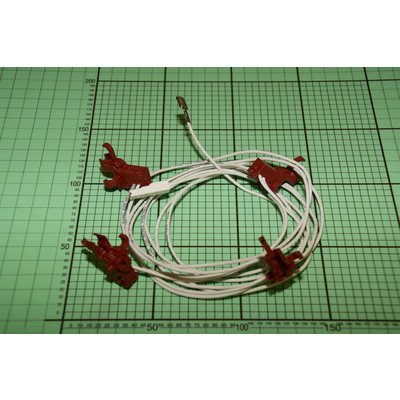

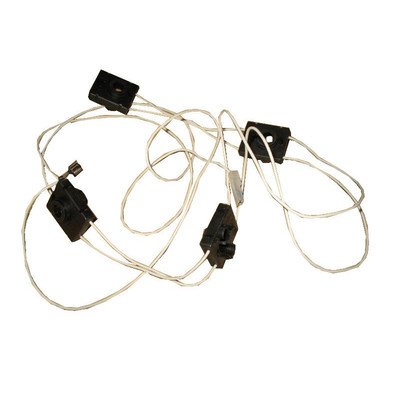

- kompletna wiązka kilku łączników, po jednym przy każdym zaworze.
W kuchenkach z zapłonem zintegrowanym z pokrętłami wciśnięcie pokrętła i jego obrót może jednocześnie uruchamiać dopływ gazu oraz naciskać mikrostyk. W innych urządzeniach osobny przycisk zasila obwód zapłonu dla wszystkich palników. Tych rozwiązań nie należy traktować jako zamiennych bez sprawdzenia konstrukcji konkretnego modelu.
Objawy uszkodzenia łącznika
Sam brak płomienia nie potwierdza awarii łącznika. Najpierw zwróć uwagę, czy generator iskry wydaje charakterystyczne cykanie i czy problem dotyczy wszystkich palników, czy tylko jednego obwodu.
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek i następny krok |
| Po naciśnięciu przycisku nie ma cykania ani iskry na żadnym palniku | Uszkodzony łącznik, przerwana wiązka, brak zasilania, generator iskry | Gniazdo, przewód zasilający, połączenia przy łączniku i generatorze; następnie ciągłość styków odłączonego łącznika | Jeśli łącznik nie zmienia stanu podczas uruchamiania, może wymagać wymiany. Brak przejścia w dalszym obwodzie daje podobny objaw |
| Cykanie pojawia się tylko po bardzo mocnym albo wielokrotnym naciśnięciu | Zużyte styki, wytarty mechanizm, zablokowany przycisk, wilgoć lub tłuszcz | Swobodny powrót przycisku, ślady zalania, luzy i działanie styków przy delikatnym naciskaniu | Powtarzalna reakcja dopiero po silnym nacisku wskazuje na problem mechaniczny lub elektryczny łącznika, ale nie wyklucza uszkodzenia przewodów |
| Generator cyka bez puszczania przycisku albo po jego zwolnieniu | Zablokowany przycisk, sklejone styki, zalany mikrostyk, źle ustawiony mechanizm | Czy przycisk wraca do położenia spoczynkowego; czy po odłączeniu zasilania widać wilgoć lub korozję | Nie używaj urządzenia do czasu usunięcia przyczyny. Ciągła praca może obciążać generator |
| Nie działa tylko jeden palnik, ale generator cyka | Iskrownik, przewód wysokiego napięcia, ceramika elektrody, ustawienie palnika lub zabrudzenie | Czy iskra przeskakuje przy właściwym palniku; stan elektrody, przewodu, korony i nakrywki | Łącznik wspólny dla całego układu jest wtedy mniej prawdopodobną przyczyną. Nie kupuj go przed sprawdzeniem toru konkretnego palnika |
| Nie działa kilka palników, a pozostałe działają | Częściowo uszkodzony generator, wiązka, wspólne zasilanie albo kilka połączeń | Liczbę niesprawnych wyjść generatora, złącza i wiązkę | Układ może być uszkodzony częściowo. Sam łącznik jest podejrzany przede wszystkim wtedy, gdy generator nie reaguje na jego uruchomienie |
Gdy jest cykanie, ale nie ma zapłonu
Jeżeli słychać pracę generatora, sprawdź najpierw elementy znajdujące się przy palniku. Zdejmij ruszt, koronę i nakrywkę, a następnie usuń tłuszcz oraz resztki potraw. Wszystkie elementy muszą być suche i prawidłowo ułożone. Elektroda nie może mieć pękniętej ceramiki, a przewód nie powinien dotykać metalowej obudowy w miejscu innym niż przewidziane przez producenta.
Pomocne może być porównanie z działającym palnikiem: jeśli po zamianie przewodu lub iskrownika problem przenosi się razem z elementem, podejrzany jest ten element. Taka próba musi odpowiadać konstrukcji urządzenia i być wykonywana po odłączeniu zasilania. Nie wymieniaj łącznika tylko dlatego, że jeden palnik nie zapala gazu.
Jak sprawdzić łącznik miernikiem?
Pomiar ma sens po odłączeniu urządzenia od sieci i odłączeniu badanego łącznika od instalacji. Nie mierz elementu podłączonego do generatora, ponieważ odczyt może obejmować inne podzespoły i wprowadzać w błąd.
- Zrób zdjęcie połączeń przed odłączeniem przewodów. Oznacz przewody, jeśli wtyczki nie mają jednoznacznego kodowania.
- Ustaw multimetr na test ciągłości albo najniższy zakres rezystancji.
- Ustal parę zacisków wskazaną na schemacie urządzenia lub oznaczeniach mikrostyku. Nie zakładaj, że każdy łącznik ma identyczny układ NO/NC.
- Zmierz stan spoczynkowy, a następnie ponów pomiar podczas pełnego ruchu przycisku, dźwigni albo pokrętła.
- Prawidłowy łącznik powinien zmieniać stan w określonym położeniu i robić to powtarzalnie. Brak przejścia, stałe przejście albo skaczący odczyt może wskazywać na uszkodzenie styków.
Pomiar rezystancji nie sprawdza całej pracy układu. Nie potwierdza stanu generatora, izolacji przewodu wysokiego napięcia, prawidłowego położenia elektrody ani zachowania mechanizmu pod obciążeniem. Jeśli łącznik przełącza się poprawnie, sprawdź wiązkę, zasilanie generatora i elementy zapłonowe zgodnie ze schematem właściwego modelu.
Dostęp do łącznika i wymiana
Sposób dostępu zależy od typu urządzenia. W kuchence wolnostojącej z osobnym przyciskiem łącznik może znajdować się za panelem sterowania. W płycie gazowej albo kuchence z zapłonem przy pokrętłach często trzeba uzyskać dostęp od spodu lub po zdjęciu górnej części obudowy. Niektóre konstrukcje wymagają również zdjęcia pokręteł, rusztów, koron i płyty podpalnikowej.
Przy wymianie:
- odłącz urządzenie od zasilania; przy urządzeniu gazowym zamknij dopływ gazu przed demontażem elementów mogących naruszyć połączenia gazowe;
- zdejmij tylko te osłony, które są potrzebne do uzyskania dostępu;
- sfotografuj ułożenie przewodów, kolejność przełączników i sposób mocowania;
- odłącz konektory, chwytając za złącze, a nie za przewód;
- sprawdź, czy mikrostyk jest zatrzaśnięty na trzpieniu zaworu lub osadzony w prowadnicy bez naprężenia;
- w przypadku kompletnej wiązki wymień i podłącz ją jako zespół, zachowując pozycję poszczególnych przełączników;
- po montażu sprawdź swobodny powrót przycisku lub pokrętła i dopiero wtedy zamontuj osłony.
Nie kopiuj kolorów przewodów z innego modelu. Oznaczenie przewodu może różnić się między rodzinami urządzeń, a przełącznik może pełnić funkcję chwilową albo przełączać kilka obwodów. Nie mostkuj łącznika na stałe i nie uruchamiaj generatora z rozebranym układem gazowym jako sposobu diagnozy.
Po zakończeniu prac sprawdź, czy przycisk nie zacina się, generator uruchamia się tylko w przewidzianym położeniu, iskra trafia do odpowiednich elektrod, a palniki zapalają się bez ciągłego iskrzenia. Kontrolę połączeń gazowych po ingerencji w instalację wykonuje się metodą przeznaczoną do tego celu, nigdy płomieniem.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem, demontaż elementów przy instalacji gazowej oraz kontrolę szczelności powinien wykonywać wykwalifikowany instalator lub serwisant.
Jak dobrać właściwy łącznik zapalacza?
Nie wybieraj części wyłącznie na podstawie zdjęcia albo liczby pinów. Podobny mikrostyk może mieć inne położenie dźwigni, sposób mocowania, konfigurację styków, zakres pracy lub kształt obudowy. W kompletnych wiązkach istotne są także długość przewodów, liczba przełączników i rozmieszczenie złączy.
Przed zakupem przygotuj:
- pełny model urządzenia z tabliczki znamionowej;
- kod wyrobu i 14-cyfrowy numer fabryczny w przypadku Amiki;
- pełny PNC / Prod.No. w przypadku Electrolux, AEG i Zanussi;
- pełny E-Nr z końcówką /xx w przypadku Boscha i Siemensa;
- numer serwisowy, często 12-cyfrowy i zaczynający się od 85, w przypadku Whirlpool, Bauknecht, Indesit i Hotpoint;
- model oraz Product No. dla Beko i Grundig;
- model oraz Product Code dla LG;
- model oraz Art. No. albo kod PS dla Gorenje i Hisense;
- pełny model wraz z wariantem końcowym, np. /0000, dla Samsunga.
Porównaj również typ części, liczbę i położenie styków, sposób mocowania, wymiary oraz to, czy potrzebny jest pojedynczy łącznik, przycisk czy kompletna wiązka. Skrócona nazwa handlowa modelu może nie identyfikować wariantu technicznego. Najbezpieczniejszy następny krok to odczytanie całej tabliczki znamionowej i porównanie numeru części z katalogiem zgodności; w razie wątpliwości przydatne jest zdjęcie tabliczki oraz starego łącznika z widocznymi oznaczeniami i złączami.
W kategorii nadrzędnej znajdziesz także iskrowniki i generatory zapalacza, generatory iskier kuchni, iskrowniki kuchni oraz przyciski zapalacza. Wybierz właściwą grupę dopiero po ustaleniu, czy problem dotyczy sterowania generatorem, przewodu, elektrody czy samego generatora.
FAQ
Czy brak iskry na jednym palniku oznacza uszkodzony łącznik zapalacza?
Nie. Jeżeli generator cyka, a iskry nie ma tylko przy jednym palniku, sprawdź najpierw iskrownik, przewód wysokiego napięcia, ceramikę elektrody, ustawienie korony i nakrywki oraz zabrudzenia. Łącznik jest bardziej podejrzany wtedy, gdy nie uruchamia generatora albo jego działanie zależy od silnego nacisku.
Dlaczego zapalarka cyka po puszczeniu przycisku?
Przyczyną może być zablokowany przycisk, zalany lub sklejony mikrostyk, uszkodzenie mechanizmu albo nieprawidłowe ułożenie elementu przy zaworze. Odłącz zasilanie i nie używaj urządzenia do czasu usunięcia usterki, ponieważ generator pracuje wtedy dłużej niż przewidziano.
Czy można zamienić sam mikrostyk zamiast całej wiązki?
Tylko jeśli konstrukcja urządzenia i katalog części przewidują taką naprawę. W wielu kuchenkach przełączniki są sprzedawane jako wiązka o określonej liczbie elementów, długości przewodów i układzie złączy. Uniwersalny mikrostyk może nie pasować mechanicznie lub elektrycznie.
Jak sprawdzić łącznik zapalacza bez podłączania urządzenia do prądu?
Po odłączeniu przewodów można sprawdzić zmianę ciągłości między właściwymi zaciskami podczas naciskania przycisku albo obracania pokrętła. Punkty pomiarowe i stan prawidłowy zależą od konfiguracji NO/NC oraz schematu modelu, dlatego nie stosuj uniwersalnego przypisania pinów.
Czy podobny łącznik z innym numerem części będzie pasował?
Nie można tego potwierdzić na podstawie wyglądu, liczby pinów ani samego modelu handlowego. Różnice mogą dotyczyć położenia dźwigni, sposobu mocowania, konfiguracji styków i wariantu urządzenia. Zgodność potwierdź pełnym oznaczeniem z tabliczki oraz numerem części.
Czy przed wymianą łącznika trzeba wymienić generator iskry?
Nie. Nie wymieniaj kilku podzespołów na próbę. Jeśli generator nie reaguje na żaden przycisk, sprawdź zasilanie, łącznik i wiązkę; jeśli reaguje, ale iskra nie dociera do jednego palnika, rozpocznij od toru tego palnika. Dopiero wynik diagnostyki powinien wskazać część do wymiany.
