Krzyżaki bębna do pralki LG
Krzyżak podtrzymuje bęben pralki LG i łączy go z wałem napędu. Jego uszkodzenie może powodować opadnięcie bębna, bicie, stukanie i ocieranie o fartuch. Podobne objawy wywołują jednak łożyska lub zawieszenie zbiornika, dlatego przed zakupem warto ustalić źródło luzu. Część dobieraj według pełnego modelu i Product Code z tabliczki znamionowej.

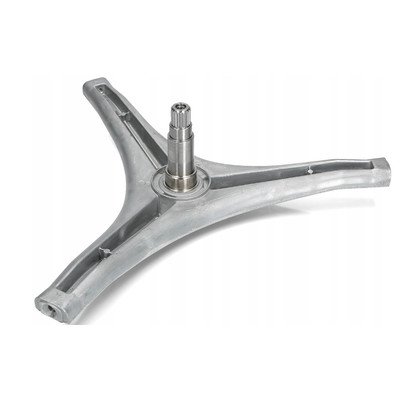

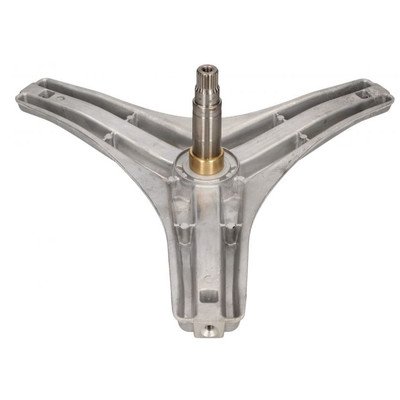

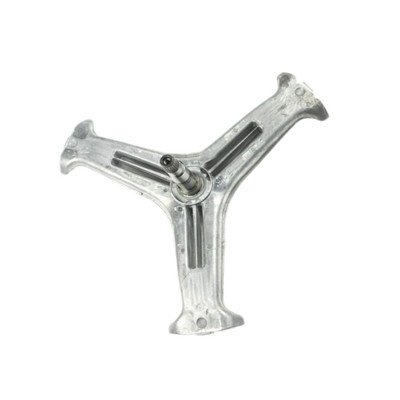

Jaką funkcję pełni krzyżak bębna w pralce LG?
Krzyżak jest przykręcony do tylnej ściany bębna wewnętrznego. Jego ramiona utrzymują bęben względem osi, a wał przechodzi przez uszczelniacz i łożyska osadzone w tylnej części zbiornika. W wielu pralkach LG z napędem Direct Drive rotor silnika jest zamontowany bezpośrednio na końcu tego wału — nie występuje w nich pasek ani koło pasowe.
Pęknięcie ramienia, silna korozja lub uszkodzenie powierzchni wału powodują utratę prawidłowego położenia bębna. Ponieważ krzyżak znajduje się za bębnem, oględziny od strony drzwi zwykle nie wystarczają do ostatecznego potwierdzenia usterki.
Objawy uszkodzonego krzyżaka bębna
Podejrzenie krzyżaka jest uzasadnione zwłaszcza wtedy, gdy bęben wewnętrzny przestaje być ustawiony współosiowo względem otworu drzwiowego. Możliwe objawy to:
- bęben jest wyraźnie opuszczony po jednej stronie;
- szczelina między krawędzią bębna a fartuchem zmienia się podczas ręcznego obracania;
- pojawia się metaliczne stukanie, szuranie lub uderzenie powtarzające się przy każdym obrocie;
- bęben ociera o fartuch albo zbiornik i pozostawia ślady przetarcia;
- przy podnoszeniu krawędzi bębna wyczuwalny jest luz lub pojedyncze przeskoczenie;
- podczas wirowania występuje silne bicie mimo prawidłowego ustawienia pralki i właściwie rozłożonego wsadu;
- uszkodzeniu ulega fartuch, zbiornik, uszczelniacz lub elementy zawieszenia obciążane przez nierówno obracający się bęben.
Nie należy kontynuować wirowania z bębnem, który ociera lub mocno uderza. Uszkodzony krzyżak może przeciąć fartuch, uszkodzić zbiornik, rotor albo stator silnika.
Krzyżak, łożyska czy zawieszenie zbiornika?
Ten sam hałas lub wibracje mogą mieć kilka przyczyn. Wstępna kontrola pomaga ustalić kolejność dalszej diagnostyki, ale bez rozebrania zespołu piorącego nie zawsze da się jednoznacznie oddzielić pęknięcie krzyżaka od zużycia łożysk i wału.
| Objaw | Co może go powodować | Co sprawdzić | Jak interpretować wynik |
| Bęben opadł lub obraca się mimośrodowo | Pęknięty krzyżak, wygięty bęben, uszkodzone łożyska lub wał | Obracaj bęben powoli i obserwuj szczelinę przy fartuchu | Regularna zmiana szczeliny wskazuje na problem mechaniczny bębna, krzyżaka albo osi, ale nie rozstrzyga samodzielnie, która część jest uszkodzona |
| Głębokie huczenie nasilające się z obrotami | Zużyte lub skorodowane łożyska | Obróć pusty bęben ręką i słuchaj pracy od strony tylnej części zbiornika | Szorstki, ciągły szum silniej wskazuje na łożyska niż na samo pęknięcie ramienia krzyżaka |
| Stuk raz na obrót lub ocieranie w jednym położeniu | Krzyżak, odkształcony bęben albo przedmiot między bębnem a zbiornikiem | Obracaj bęben bardzo wolno i zaznacz położenie, w którym występuje dźwięk | Dźwięk zawsze w tym samym miejscu wymaga sprawdzenia geometrii bębna i obecności ciała obcego |
| Cały zbiornik nadmiernie kołysze się w obudowie | Amortyzatory, sprężyny, przeciwwagi, niewypoziomowanie lub niewyważony wsad | Sprawdź stabilność obudowy, mocowania przeciwwag i ruch kompletnego zbiornika | Ruch całego zbiornika nie jest tym samym co luz bębna wewnętrznego względem zbiornika |
| Szarpanie obrotów bez ocierania i bez mechanicznego luzu | Rotor, stator, połączenia silnika, czujnik położenia lub sterowanie | Najpierw sprawdź mechaniczne mocowania i złącza zgodnie z dokumentacją modelu | Brak bicia bębna kieruje diagnostykę w stronę napędu i sterowania, a nie automatycznie krzyżaka |
Więcej elementów układu zawieszenia znajduje się w kategorii amortyzatorów, trzpieni i sprężyn do pralek LG, natomiast części ułożyskowania są dostępne jako łożyska i simmeringi do pralek LG.
Jak wykonać wstępną kontrolę bębna?
- Odłącz pralkę od zasilania, zakręć dopływ wody i upewnij się, że bęben jest pusty.
- Obracaj bęben powoli, obserwując jego krawędź względem fartucha. Zwróć uwagę na zmianę szczeliny, ocieranie i punktowe przeskoki.
- Ustaw kolejno trzy różne fragmenty obwodu na godzinie 12 i delikatnie unieś krawędź bębna. Porównaj ruch w każdym położeniu.
- Drugą ręką obserwuj fartuch lub nieruchomą krawędź otworu, aby odróżnić ruch bębna wewnętrznego od kołysania całego zbiornika na amortyzatorach.
- Obejrzyj fartuch, przednią krawędź bębna i dostępne fragmenty zbiornika pod kątem świeżych przetarć, opiłków oraz śladów rdzawej wody.
Wyraźny luz bębna wewnętrznego względem zbiornika potwierdza problem w obszarze krzyżaka, wału lub łożysk, ale nie wskazuje jeszcze części, którą należy zamówić. Z kolei brak luzu podczas postoju nie wyklucza początkowego pęknięcia albo korozji widocznej dopiero po wyjęciu bębna.
Krzyżaka nie sprawdza się multimetrem. Jest to element mechaniczny, dlatego liczą się geometria, stan ramion, mocowań, wału, wielowypustu i powierzchni współpracującej z uszczelniaczem.
Co sprawdzić po rozebraniu zespołu piorącego?
Pełna weryfikacja wymaga wyjęcia bębna wewnętrznego. Krzyżak należy obejrzeć z obu stron, zwłaszcza od strony niewidocznej przez otwór drzwiowy. Kontroli podlegają:
- pęknięcia przy podstawie ramion i przy otworach mocujących;
- ubytki materiału, głęboka korozja oraz osłabione fragmenty ramion;
- ślady przesuwania się krzyżaka względem bębna;
- stan gwintów i śrub mocujących;
- prostoliniowość wału i stan wielowypustu rotora;
- powierzchnie wału pracujące w łożyskach;
- bieżnia współpracująca z wargą uszczelniacza — nie może być głęboko wytarta ani skorodowana;
- stan łożysk, uszczelniacza i ich gniazd w zbiorniku.
Jeśli łożysko obracało się na zużytym wale albo powierzchnia pod uszczelniaczem ma głęboki rowek, wymiana samych łożysk może dać tylko krótkotrwały rezultat. Rdza, woda lub osad za uszczelniaczem wymagają oceny całego ułożyskowania. Nie należy natomiast kupować łożysk profilaktycznie bez sprawdzenia ich stanu i zgodności z konkretnym wykonaniem pralki.
Jak wygląda wymiana krzyżaka w pralce LG?
Wymiana należy do rozległych napraw mechanicznych. W typowych pralkach LG ładowanych od frontu trzeba dostać się zarówno do przedniej części zbiornika, jak i do silnika zamontowanego z tyłu. Szczegółowa kolejność zależy od konstrukcji modelu, ale zakres prac zwykle obejmuje:
- Odłączenie zasilania i wody oraz kontrolowane spuszczenie pozostałej wody.
- Zdjęcie wymaganych paneli obudowy, panelu sterowania i przedniej ściany.
- Zwolnienie fartucha z przedniej obudowy i odłączenie blokady drzwi.
- Oznaczenie oraz odłączenie przewodów, węży i elementów zamocowanych do zbiornika.
- Demontaż rotora i statora napędu Direct Drive zgodnie z procedurą danego modelu. Rotor zawiera silne magnesy i nie powinien być blokowany narzędziem wsuwanym w jego otwory.
- Odłączenie amortyzatorów, sprężyn i — gdy wymaga tego konstrukcja — przeciwwag.
- Wyjęcie zespołu zbiornika z obudowy.
- Rozdzielenie połówek rozbieralnego zbiornika bez uszkodzenia powierzchni uszczelniających.
- Wyjęcie bębna wewnętrznego i odkręcenie krzyżaka.
- Oczyszczenie powierzchni montażowych, ocenę bębna, wału, łożysk, uszczelniacza i gniazd.
- Montaż zgodnie z dokumentacją modelu oraz sprawdzenie szczelności i swobody obrotu przed uruchomieniem wirowania.
Nie każda pralka LG ma identyczną liczbę przeciwwag, amortyzatorów, złączy lub śrub. Nie należy rozpoczynać demontażu na podstawie instrukcji dotyczącej innej wersji urządzenia. Pomocne jest fotografowanie połączeń przed ich odpięciem i odkładanie elementów mocujących według etapów naprawy.
Opisane czynności serwisowe wymagają doświadczenia, właściwych narzędzi i bezpiecznego podparcia ciężkiego zespołu piorącego. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Po naprawie należy najpierw sprawdzić ręczny obrót bębna i szczelność na niskich obrotach, a dopiero później przejść do kontrolowanego testu wirowania.
Czy pęknięty krzyżak można naprawić?
Pękniętego lub silnie skorodowanego krzyżaka nie należy sklejać ani składać z prowizorycznymi wzmocnieniami. Element pracuje pod zmiennym obciążeniem podczas wirowania, a utrata geometrii może doprowadzić do kolejnego uszkodzenia bębna i zbiornika. Spawanie stopów stosowanych w takich częściach wymaga rozpoznania materiału, kontroli odkształceń i późniejszego sprawdzenia współosiowości; bez tych warunków nie jest równoważne z montażem sprawnej części.
Jak dobrać krzyżak bębna do pralki LG?
Podstawą doboru są pełny model oraz Product Code z tabliczki znamionowej. W pralce ładowanej od frontu etykieta zwykle znajduje się na ramie otworu po otwarciu drzwi. Sam skrócony model, wygląd części lub średnica wału nie potwierdzają zgodności.
Przy porównywaniu wariantów znaczenie mogą mieć:
- numer części LG, na przykład oznaczenie z rodziny MHW..., AGM... lub 4434ER...;
- kształt i rozstaw ramion oraz rozmieszczenie otworów w bębnie;
- średnice powierzchni wału współpracujących z poszczególnymi łożyskami;
- długość wału, wykonanie wielowypustu i gwintu;
- średnica powierzchni uszczelnianej przez simmering;
- konstrukcja bębna, zbiornika i napędu;
- śruby przewidziane do danego mocowania.
Dwa krzyżaki mogą wyglądać podobnie, lecz różnić się długością wału, średnicą pod łożysko albo położeniem bębna w zbiorniku. Taka część może dać się przykręcić, a mimo to powodować ocieranie, nieszczelność lub nieprawidłową współpracę rotora ze statorem.
Przed zamówieniem odczytaj model i Product Code, a następnie porównaj zgodność katalogową oraz numer wymontowanej części. Jeżeli oznaczenie jest nieczytelne, przygotuj wyraźne zdjęcie całej tabliczki znamionowej i starego krzyżaka — wymiary traktuj jako dane pomocnicze, a nie zamiennik identyfikacji urządzenia.
FAQ – krzyżaki bębna do pralek LG
Czy luz bębna zawsze oznacza pęknięty krzyżak?
Nie. Luz może wynikać również ze zużycia łożysk, wału lub ich gniazd. Pęknięcie krzyżaka częściej powoduje opuszczenie jednej strony bębna, zmianę szczeliny podczas obrotu i punktowe ocieranie, ale ostateczne rozpoznanie może wymagać wyjęcia bębna.
Czy przy wymianie krzyżaka trzeba wymienić łożyska i simmering?
Nie automatycznie, lecz podczas tak rozległej naprawy trzeba je dokładnie skontrolować. Korozja, szorstka praca, luz, wyciek lub uszkodzona powierzchnia wału pod uszczelniaczem przemawiają za naprawą całego ułożyskowania z użyciem części właściwych dla modelu.
Dlaczego bęben ociera o fartuch, mimo że krzyżak jest sprawny?
Przyczyną może być źle zamontowany lub zdeformowany fartuch, ciało obce, uszkodzone łożyska, odkształcony bęben albo nieprawidłowo zamontowane elementy drzwi. Trzeba ustalić, czy ociera sam bęben, czy szkło drzwi lub fartuch znajduje się w niewłaściwym położeniu.
Czy mocne wibracje pralki LG wskazują na krzyżak?
Nie zawsze. Najpierw należy wykluczyć nierówne ustawienie pralki, jednostronny wsad, poluzowane przeciwwagi oraz zużycie amortyzatorów i sprężyn. Krzyżak jest bardziej prawdopodobny, gdy bęben wewnętrzny ma luz względem zbiornika albo obraca się mimośrodowo także na pusto.
Czy krzyżak do pralki LG można dobrać wyłącznie po numerze łożysk?
Nie. Te same łożyska mogą współpracować z wałami różniącymi się długością, wielowypustem, powierzchnią pod simmering i geometrią ramion. Do potwierdzenia części potrzebne są pełny model, Product Code oraz zgodność katalogowa.
