Moduły sterujące i programatory do zmywarki LG
Moduły sterujące i programatory do zmywarek LG obejmują płytki główne oraz elektronikę panelu użytkownika. Brak reakcji, przerywanie programu lub niewykonywanie jednej funkcji nie przesądza jednak o awarii modułu. Przed zakupem warto sprawdzić zasilanie, blokadę drzwi, przewody i sterowany podzespół, a część dobrać według pełnego modelu oraz Product Code z tabliczki znamionowej.
Moduł główny czy elektronika panelu?

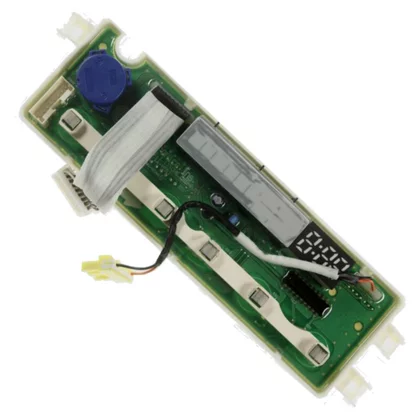

W zmywarce mogą pracować co najmniej dwa zespoły elektroniczne. Moduł główny zasila lub wysterowuje pompy, zawory, grzałkę, dozownik i inne odbiorniki, a także analizuje sygnały z czujników. Moduł wyświetlacza lub panelu obsługuje przyciski, kontrolki i komunikację z użytkownikiem. W zależności od konstrukcji mogą to być oddzielne płytki połączone wiązką albo jeden zintegrowany zespół.
Rozróżnienie jest ważne przy doborze części. Zmywarka może wykonywać program mimo niesprawnego wyświetlacza, natomiast brak komunikacji między płytkami może powodować ciemny panel, miganie kontrolek albo samoczynne wyłączanie. Podobne objawy wywołuje jednak również uszkodzona wiązka przewodów, złącze lub zasilanie.
Czy objawy wskazują na uszkodzony programator?
| Objaw | Co sprawdzić przed modułem | Jak interpretować wynik |
| Zmywarka jest całkowicie martwa | Zabezpieczenie obwodu, gniazdo lub przyłącze, przewód zasilający, filtr przeciwzakłóceniowy, wyłącznik i połączenia | Brak napięcia na wejściu elektroniki oznacza usterkę wcześniejszego elementu instalacji, a nie samej płytki |
| Panel świeci, ale przyciski nie reagują | Blokadę panelu, stan anulowania programu, wilgoć przy klawiaturze, taśmę i złącza panelu | Aktywne CL oznacza blokadę sterowania. Reakcja tylko części przycisków częściej kieruje diagnostykę ku panelowi niż ku modułowi mocy |
| Program nie rozpoczyna się po zamknięciu drzwi | Zaczep, zamek, mikrowyłącznik oraz przewody prowadzone przez drzwi | Brak potwierdzenia zamknięcia może blokować start mimo sprawnej elektroniki |
| Zmywarka pobiera wodę, lecz nie myje | Drożność układu, wirnik i zasilanie pompy myjącej | Moduł można podejrzewać dopiero po potwierdzeniu sprawności pompy, przewodów i warunków wymaganych do jej uruchomienia |
| Nie grzeje wody | Grzałkę, czujnik temperatury, złącza i przewody obwodu grzania | Sprawna grzałka nie przesądza o awarii sterownika; moduł może nie załączyć grzania z powodu nieprawidłowego sygnału czujnika albo niewłaściwego poziomu wody |
| Program zatrzymuje się lub pokazuje kod | Znaczenie kodu dla dokładnego modelu i element wskazany przez procedurę diagnostyczną | Kod opisuje wykrytą nieprawidłowość, a nie część, którą należy automatycznie wymienić |
Ciemny lub nieaktywny panel
Najpierw sprawdza się, czy urządzenie ma prawidłowe zasilanie i czy nie zadziałało zabezpieczenie instalacji. W modelu podłączonym na stałe należy skontrolować także puszkę przyłączeniową oraz stan zacisków. Nadpalone lub luźne połączenie może odcinać zasilanie i pozostawić płytkę bez widocznych uszkodzeń.
Jeżeli panel działa, ale nie przyjmuje poleceń, sprawdź instrukcję konkretnego modelu pod kątem blokady rodzicielskiej. Komunikat CL nie jest kodem awarii modułu, a blokada może pozostać aktywna po wyłączeniu urządzenia. Kombinacja przycisków służąca do jej zwolnienia różni się między seriami.
Przy całkowitym braku reakcji pomiar napięcia na wejściu modułu może rozdzielić usterkę instalacji od problemu elektroniki. Jest to jednak pomiar pod napięciem sieciowym, przeznaczony wyłącznie dla osoby z odpowiednimi kwalifikacjami i przyrządami. Sam fakt doprowadzenia zasilania nie potwierdza jeszcze uszkodzenia modułu — trzeba uwzględnić jego wewnętrzny zasilacz, panel, przewody komunikacyjne i warunki uruchomienia.
Zmywarka nie wykonuje jednej funkcji
Gdy nie działa tylko pompa, zawór, grzałka lub dozownik, zacznij od danego odbiornika i jego przewodów. Przy urządzeniu odłączonym od zasilania można sprawdzić ciągłość wiązki oraz rezystancję elementu zgodnie z dokumentacją konkretnego modelu. Nie istnieje jedna prawidłowa wartość rezystancji odpowiednia dla wszystkich pomp, grzałek i zaworów stosowanych w zmywarkach LG.
Przerwa w przewodzie lub uzwojeniu wskazuje miejsce usterki. Wynik mieszczący się w dokumentowanym zakresie potwierdza jedynie, że obwód nie jest przerwany ani zwarty w warunkach pomiaru. Nie wykryje na przykład pompy blokującej się pod obciążeniem, czujnika przekłamującego po rozgrzaniu czy przebicia izolacji ujawniającego się dopiero podczas pracy.
Kontrola, czy moduł podaje napięcie na odbiornik, wymaga pracy przy odsłoniętych obwodach zasilanych z sieci. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, odpowiednich uprawnień i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Brak napięcia wyjściowego nie zawsze oznacza uszkodzone wyjście modułu — sterownik może celowo nie załączać elementu, jeżeli nie otrzymał prawidłowego sygnału z zamka, czujnika poziomu lub czujnika temperatury.
Kody błędów a diagnoza modułu
Zakres kodów może różnić się między modelami, dlatego pierwszeństwo ma instrukcja urządzenia. Poniższe oznaczenia pomagają wyznaczyć kierunek sprawdzania, ale same nie stanowią podstawy do zakupu programatora.
| Kod spotykany w zmywarkach LG | Obszar nieprawidłowości | Co sprawdzić przed modułem |
| IE | Pobór wody | Zawór instalacji, ciśnienie, zagięcie węża, sitko, elektrozawór dopływowy, pomiar przepływu i wiązkę |
| OE | Odpompowanie wody | Filtry, drożność odpływu, ułożenie węża, wirnik oraz pompę spustową |
| tE | Pomiar temperatury | Czujnik temperatury, jego złącze i przewody; charakterystykę czujnika porównuje się z dokumentacją modelu |
| HE | Brak oczekiwanego grzania | Grzałkę lub pompę z grzałką, izolację, czujnik temperatury, poziom wody i połączenia |
| LE | Nieprawidłowa praca silnika myjącego | Swobodę wirnika, obecność ciał obcych, pompę, przewody, złącza oraz układ napędowy właściwy dla modelu |
| PE | Sygnał poziomu wody w wybranych starszych modelach | Czujnik poziomu, komorę pomiarową, przewody i złącza |
| bE | Między innymi warunki wykrywane jako nadmierne pienienie lub zakłócenie pracy obiegu | Rodzaj detergentu, obecność piany, wypoziomowanie, pracę i obciążenie pompy myjącej; nie należy zaczynać od wymiany modułu |
| CL | Włączona blokada panelu | Sposób wyłączenia blokady opisany w instrukcji danego modelu |
Praktycznym przykładem ograniczenia kodów jest sytuacja, w której wymiana elektroniki nie usuwa błędu związanego pozornie z poborem wody. Zakłócony obieg, ciało obce w turbinie albo nieprawidłowe obciążenie pompy może zmienić sygnały analizowane przez sterownik. Dlatego ważniejsza od samego oznaczenia błędu jest obserwacja kolejności zdarzeń: czy urządzenie pobrało wodę, czy ruszyła pompa, po jakim czasie program został przerwany i czy zmienił się dźwięk pracy.
Jak sprawdzić płytkę sterującą bez wymiany na próbę?
Po bezpiecznym odłączeniu zasilania można wykonać oględziny modułu i połączeń. Szukaj przede wszystkim:
- śladów wody, korozji i nalotu przy złączach;
- osmalenia, pękniętych elementów lub odbarwienia laminatu;
- stopionej obudowy przekaźnika albo przegrzanego konektora;
- pękniętych lutów przy ciężkich elementach i złączach dużego prądu;
- naderwanej taśmy panelu lub przewodów uszkodzonych w miejscu zginania drzwi;
- luźnych pinów i nadpalonych styków we wtyczkach.
Widoczne nadpalenie jest istotną wskazówką, ale wymiana samego uszkodzonego elementu na płytce bez znalezienia przyczyny może doprowadzić do ponownej awarii. Przekaźnik lub ścieżka mogły zostać przeciążone przez uszkodzoną grzałkę, pompę, zwarcie przewodu albo przegrzane złącze. Z kolei czysta płytka nie oznacza, że jej zasilacz, procesor, sterownik silnika lub obwód komunikacji są sprawne.
Elektronik może naprawić niektóre uszkodzenia zasilacza, przekaźników, triaków, ścieżek czy lutów. Powinien jednak dysponować schematem albo przeprowadzić diagnostykę układu, a nie dobierać elementy wyłącznie po wyglądzie. Płytki zalane masą ochronną, uszkodzone procesory i brak właściwego oprogramowania mogą sprawić, że bezpieczniejsza będzie wymiana kompletnego zespołu.
Gdzie znajduje się moduł i jak uzyskać dostęp?
Położenie elektroniki zależy od rodziny konstrukcyjnej. Moduł panelu zwykle znajduje się w górnej części drzwi, bezpośrednio pod panelem użytkownika. Główna płytka może być umieszczona razem z panelem w drzwiach albo w oddzielnej obudowie w dolnej części urządzenia. Przed demontażem trzeba ustalić układ na podstawie pełnego oznaczenia zmywarki, ponieważ instrukcja jednej serii nie może być bezpiecznie przenoszona na wszystkie modele LG.
W konstrukcjach z elektroniką w drzwiach dostęp zazwyczaj wymaga otwarcia drzwi, podparcia zewnętrznego frontu i odkręcenia elementów mocujących poszycie lub panel. Nie odkręcaj przypadkowych śrub: część może mocować zawias, zamek, uchwyt albo wewnętrzną blachę. Po odsłonięciu elektroniki zrób zdjęcia wszystkich wtyczek, zwolnij ich zatrzaski i chwytaj za obudowę złącza, nie za przewody.
Przed rozpoczęciem pracy:
- Odłącz urządzenie od zasilania; przy przyłączu stałym wyłącz i zabezpiecz właściwy obwód.
- Jeżeli zmywarkę trzeba wysunąć, zamknij dopływ wody i zabezpiecz węże oraz podłogę.
- Podeprzyj front drzwi, aby po zwolnieniu mocowań nie opadł i nie uszkodził przewodów.
- Oznacz złącza oraz położenie przewodów. Nie kieruj się wyłącznie tym, że wtyczki mają podobny kształt.
- Chroń płytkę przed wyładowaniami elektrostatycznymi i nie dotykaj bez potrzeby ścieżek ani styków.
Po montażu sprawdź ułożenie przewodów, blokady złączy, przewód ochronny i uszczelnienie obudowy elektroniki. Pierwszą próbę wykonuje się pod nadzorem, obserwując panel, pracę odbiorników oraz ewentualne wycieki. Jeśli moduł został uszkodzony przez wilgoć, przed uruchomieniem trzeba usunąć także źródło nieszczelności.
Jak dobrać moduł sterujący do zmywarki LG?
Nie dobieraj elektroniki tylko po zdjęciu, liczbie złączy ani skróconej nazwie modelu. Identycznie wyglądające płytki mogą różnić się oprogramowaniem, obsługiwanym panelem, sterowaniem silnika, układem złączy lub wersją wyposażenia.
Do sprawdzenia zgodności przygotuj:
- pełny model zmywarki;
- Product Code z tabliczki znamionowej;
- numer części z etykiety starego modułu, np. oznaczenie zespołu EBR, AGM lub inne występujące na danej części;
- zdjęcie całej tabliczki znamionowej oraz obu stron etykiety modułu;
- informację, czy poszukiwana jest płytka główna, panel wyświetlacza czy kompletny zespół w obudowie.
Tabliczka zmywarki znajduje się zwykle na krawędzi lub boku otwartych drzwi, choć jej położenie może różnić się między seriami. Numer nadrukowany bezpośrednio na laminacie nie zawsze jest numerem kompletnej części serwisowej — może identyfikować samą płytę, jej projekt lub wersję produkcyjną.
Przed zakupem należy również ustalić, czy moduł jest dostarczany skonfigurowany do urządzenia, wymaga zaprogramowania, czy przejmuje ustawienia po montażu. Nie każdy moduł LG wymaga tej samej procedury. Najpewniejszym następnym krokiem jest porównanie pełnego modelu, Product Code i numeru serwisowego starego zespołu z potwierdzoną zgodnością katalogową.
FAQ – moduły sterujące do zmywarek LG
Czy brak reakcji zmywarki oznacza spalony moduł?
Nie. Taki objaw może powodować brak zasilania, uszkodzenie przyłącza, filtr przeciwzakłóceniowy, wyłącznik, zamek drzwi, wiązka albo panel. Moduł ocenia się po potwierdzeniu zasilania i sprawdzeniu elementów znajdujących się wcześniej w obwodzie.
Czy kod błędu wskazuje numer części do wymiany?
Nie. Kod informuje o wykrytym problemie, na przykład z poborem wody, grzaniem lub silnikiem. Przyczyną może być sam odbiornik, czujnik, przewody, złącze, warunki hydrauliczne albo elektronika. Znaczenie kodu trzeba sprawdzić dla dokładnego modelu.
Czy można sprawdzić moduł zwykłym multimetrem?
Multimetr wystarcza do kontroli bezpieczników, ciągłości przewodów, zwarć i wybranych elementów, ale nie potwierdzi pełnej sprawności procesora, komunikacji ani zachowania płytki pod obciążeniem. Pomiary zasilanej elektroniki wymagają kwalifikacji i dokumentacji modelu.
Czy moduł z identycznymi złączami będzie pasował?
Nie musi. Złącza mogą być takie same, a oprogramowanie, konfiguracja wyjść lub współpraca z panelem inne. Zgodność należy potwierdzić według Product Code urządzenia i numeru kompletnego zespołu elektronicznego.
Czy programator zmywarki LG wymaga kodowania?
Zależy to od numeru części i wersji urządzenia. Niektóre moduły są dostarczane w gotowej konfiguracji, inne mogą wymagać zaprogramowania lub procedury inicjalizacji. Informację trzeba potwierdzić przed zamówieniem.
Czy naprawa starego modułu ma sens?
Tak, jeżeli uszkodzenie jest rozpoznane, dostępne są właściwe elementy, a procesor i laminat nie zostały poważnie zniszczone. Naprawa powinna obejmować również kontrolę pompy, grzałki, przewodów i złączy, aby nowy lub naprawiony moduł nie uległ ponownemu uszkodzeniu.
