ICS330420B
Części zamienne do chłodziarko-zamrażarki Liebherr ICS330420B obejmują elementy układu chłodzenia, sterowania, drzwi, zabudowy i wyposażenia komór. Gdy urządzenie nie chłodzi, pracuje bez przerwy, hałasuje albo nie domyka drzwi, najpierw ustal przyczynę usterki. Przed zakupem porównaj pełny model, Index oraz 9-cyfrowy numer serwisowy z tabliczki znamionowej.
Części zamienne do Liebherr ICS330420B a pełne oznaczenie urządzenia
ICS330420B jest oznaczeniem kategorii części do chłodziarko-zamrażarki Liebherr. Przy zakupie nie należy jednak opierać się wyłącznie na zapisie bez spacji i znaków rozdzielających. Na tabliczce znamionowej szukaj pełnego oznaczenia urządzenia, pola Index oraz 9-cyfrowego Service-Nr. Tabliczka w chłodziarko-zamrażarkach do zabudowy znajduje się zwykle na wewnętrznej lewej stronie komory.
Wariant urządzenia może być zapisany przykładowo jako ICS 3304 z rozwinięciem Indexu. Różnice w końcówce oznaczenia mogą dotyczyć czujników, elektroniki, prowadnic, drzwi lub innych elementów, mimo że podstawowa nazwa modelu wygląda tak samo. Numer części wymontowanej jest pomocny, lecz również powinien zostać sprawdzony w odniesieniu do danych urządzenia.
Od objawu do właściwej grupy części
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem | Jak rozumieć wynik |
| Nie chłodzi żadna komora, a oświetlenie działa | zasilanie sprężarki, starter, czujnik, moduł sterujący, sprężarka lub układ chłodniczy | ustawienia, rzeczywistą temperaturę, odgłosy rozruchu i pracę sprężarki | światło potwierdza tylko obecność części zasilania; nie dowodzi sprawności sterowania ani sprężarki |
| Zamrażarka chłodzi, a chłodziarka jest zbyt ciepła | czujnik temperatury, wentylator, jego śmigło, połączenia, sterowanie przepływem lub układ chłodniczy | swobodę obrotu śmigła, oblodzenie, przewody i zmianę rezystancji właściwego czujnika | nieruchomy wentylator nie musi być uszkodzony — jego uruchomienie może zależeć od temperatury, stanu drzwi i programu sterownika |
| Sprężarka pracuje bardzo długo | nieszczelne drzwi, niedrożna wentylacja zabudowy, błędny pomiar temperatury lub spadek wydajności chłodzenia | przyleganie uszczelek, geometrię drzwi, kratki wentylacyjne i temperaturę w obu komorach | długa praca sama w sobie nie przesądza o awarii sprężarki |
| Słychać cykliczne kliknięcie, lecz sprężarka nie startuje | starter lub zabezpieczenie sprężarki, problem z zasilaniem albo sama sprężarka | skąd dochodzi dźwięk i czy sprężarka podejmuje próbę rozruchu | starter można podejrzewać dopiero po kontroli obwodu; podobny objaw daje przeciążona lub uszkodzona sprężarka |
| Chłodziarka mrozi żywność | czujnik, jego przewody, sterowanie lub problem z przełączaniem obiegu | temperaturę niezależnym termometrem, połączenia czujników i ich charakterystykę | pojedynczy poprawny pomiar czujnika w temperaturze pokojowej nie wyklucza błędu w niskiej temperaturze |
| Drzwi odstają lub tworzy się szron przy krawędzi | zabrudzona albo zdeformowana uszczelka, zużyte zawiasy, przeciążone balkoniki lub nieprawidłowe ustawienie frontu zabudowy | szczelinę wokół całego obwodu, mocowania zawiasów, prowadnice frontu i test kartką | słaby docisk w jednym miejscu może wynikać z geometrii drzwi, a nie z samej uszczelki |
| Nie świeci listwa LED | listwa, złącze, przewody, czujnik zamknięcia drzwi lub moduł | czy urządzenie chłodzi, czy problem jest stały i czy złącza nie są zawilgocone | brak światła nie jest wystarczającą podstawą do wymiany listwy bez sprawdzenia jej zasilania |
Lodówka nie chłodzi — od czego zacząć
Najpierw zmierz temperaturę oddzielnym termometrem umieszczonym w środkowej części komory, a nie bezpośrednio przy tylnej ścianie. Sprawdź też ustawienia, domknięcie drzwi oraz drożność otworów wentylacyjnych mebla. W urządzeniu do zabudowy utrudnione odprowadzanie ciepła może wydłużać pracę sprężarki i pogarszać chłodzenie mimo sprawnych podzespołów.
Jeżeli obie komory są ciepłe, ustal, czy sprężarka pracuje:
- sprężarka nie pracuje i nie podejmuje rozruchu — kontroli wymagają zasilanie, sterowanie, czujniki i połączenia;
- słychać powtarzające się kliknięcia — należy sprawdzić element rozruchowy i stan sprężarki, zamiast wymieniać starter wyłącznie na podstawie dźwięku;
- sprężarka pracuje długo, lecz nie powstaje wyraźny efekt chłodniczy — możliwa jest usterka układu chłodniczego lub samej sprężarki;
- zamrażarka działa, a chłodziarka pozostaje ciepła — diagnostykę kieruje się przede wszystkim na czujniki, wentylator, jego sterowanie oraz elementy rozdzielające pracę układu.
Ingerencja w hermetyczny układ chłodniczy, lutowanie przewodów rurowych i praca z czynnikiem chłodniczym wymagają odpowiednich kwalifikacji oraz wyposażenia. Nie wolno przebijać ścian komór ani próbować usuwać oblodzenia ostrym narzędziem, ponieważ w pobliżu mogą przebiegać elementy parownika.
Jak sprawdzić czujnik temperatury NTC
W tej rodzinie urządzeń występują czujniki temperatury współpracujące z modułem sterującym. Ich usterka może powodować zbyt słabe chłodzenie, przechładzanie komory, nieprawidłowe załączanie wentylatora albo błędną kolejność pracy układu. Objawy te mogą jednak powstać również wskutek uszkodzenia przewodu, złącza lub elektroniki.
Pomiar wykonuje się po odłączeniu urządzenia od sieci i odpięciu badanego czujnika od obwodu, aby pozostałe elementy nie wpływały na wynik. Multimetr ustaw na pomiar rezystancji i porównaj wskazanie czujnika w co najmniej dwóch stabilnych temperaturach. Dla czujnika NTC rezystancja powinna maleć podczas ogrzewania i rosnąć podczas chłodzenia.
Wynik należy interpretować ostrożnie:
- przerwa w obwodzie lub zwarcie jest wyraźną nieprawidłowością;
- brak płynnej zmiany rezystancji podczas zmiany temperatury wskazuje na uszkodzenie czujnika albo przewodu;
- poprawna reakcja w temperaturze pokojowej nie potwierdza sprawności w całym zakresie pracy;
- wartość trzeba porównać z charakterystyką części przeznaczonej do konkretnego wariantu urządzenia — oznaczenie 4,7 kΩ nie oznacza, że każdy czujnik o takiej wartości ma właściwą obudowę, przewód, uszczelnienie i charakterystykę.
Nie przecinaj wiązki przed zidentyfikowaniem właściwego czujnika na schemacie albo przez kontrolę połączeń. Zamiana przewodów czujników może spowodować nieprawidłową pracę sterownika mimo zamontowania sprawnego elementu. Odpowiednie części znajdziesz w kategorii termostatów i czujników temperatury do lodówek Liebherr.
Wentylator nie obraca się lub hałasuje
Przy wyłączonym zasilaniu sprawdź, czy śmigło nie ociera o osłonę, przewód albo nagromadzony lód. Powinno obracać się bez wyraźnego zacięcia. Pęknięte śmigło, luzy osi lub odkształcone elementy mocowania mogą powodować wibracje, nawet jeżeli silnik nadal działa.
Brak obrotów podczas krótkiej obserwacji nie dowodzi uszkodzenia. Sterownik może uruchamiać wentylator dopiero po osiągnięciu określonej temperatury i przy rozpoznaniu zamkniętych drzwi. Z tego powodu wymiana silnika lub modułu „na próbę” może nie rozwiązać problemu. Należy kolejno sprawdzić oblodzenie, opory mechaniczne, czujnik drzwi, czujniki temperatury, wiązkę i dopiero później sygnał sterujący.
Pomiar napięcia podczas pracy jest czynnością serwisową. Wymaga kwalifikacji, doświadczenia i zabezpieczeń odpowiednich do obwodu. Nie jest przeznaczony dla osoby bez przygotowania. Nie należy zasilać wymontowanego wentylatora przypadkowym napięciem ani obchodzić zabezpieczeń drzwi. Części mechaniczne i elektryczne tego zespołu są dostępne w kategorii wentylatorów do lodówek Liebherr.
Drzwi, zawiasy i uszczelki w urządzeniu do zabudowy
Jeżeli drzwi nie domykają się albo szron powstaje głównie przy jednej krawędzi, oczyść uszczelkę wodą z niewielkim dodatkiem łagodnego płynu i sprawdź ją na całym obwodzie. Zamknij drzwi na pasku papieru w kilku miejscach. Łatwe wysuwanie paska wskazuje na słaby docisk, ale nie rozstrzyga, czy winna jest uszczelka.
Sprawdź również:
- czy drzwi nie opadły i szczeliny są równe;
- czy mocowania zawiasów nie mają luzu;
- czy balkoniki nie są nadmiernie obciążone;
- czy front meblowy nie ogranicza ruchu drzwi;
- czy prowadnice i elementy łączące front nie są pęknięte lub przesunięte.

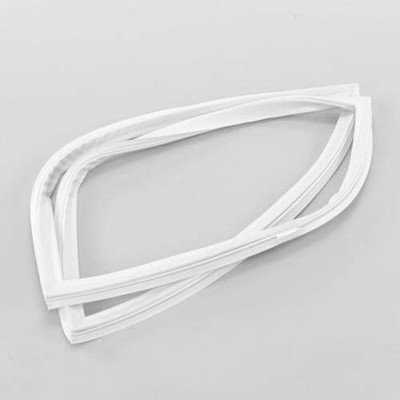

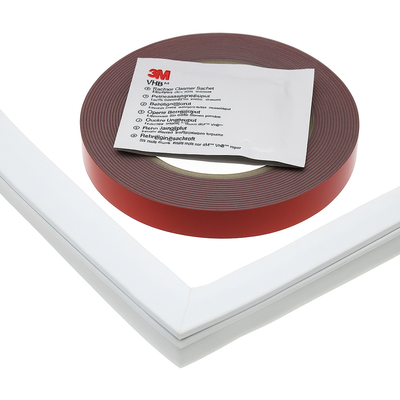

Dopiero po wykluczeniu geometrii drzwi dobieraj uszczelkę do lodówki Liebherr. Uszczelki mogą różnić się wymiarami, profilem narożników i sposobem montażu. Przy uszkodzonych albo opadających drzwiach sprawdź również zawiasy do lodówek Liebherr oraz elementy montażowe do zabudowy.
Oświetlenie, półki i elementy wnętrza

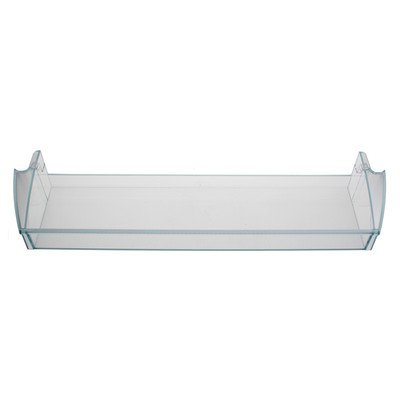

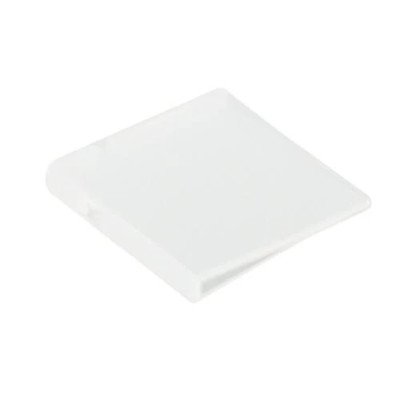

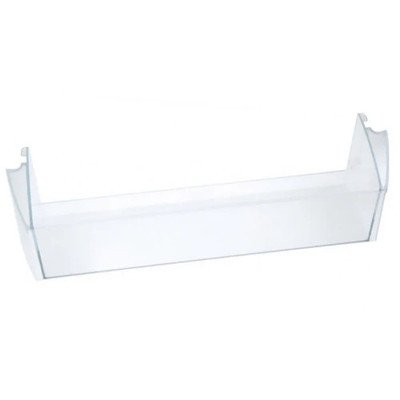

Pękniętą półkę, szufladę lub balkonik dobiera się według numeru katalogowego i dokładnego miejsca montażu. Same wymiary zewnętrzne mogą nie wystarczyć, ponieważ znaczenie mają położenie zaczepów, profil krawędzi, strona montażu oraz współpraca z prowadnicami. Półki i pojemniki należy wyjmować bez skręcania; tworzywa chłodzone przez dłuższy czas są bardziej podatne na pękanie.
Przy braku oświetlenia LED najpierw sprawdź, czy urządzenie rozpoznaje otwarcie drzwi oraz czy na złączu nie ma śladów wilgoci, korozji lub przegrzania. Sprawdzenie napięcia zasilającego wymaga procedury właściwej dla urządzenia i powinno być wykonane przez osobę przygotowaną do pracy przy obwodach pod napięciem. Pasujące grupy części obejmują oświetlenie do lodówek Liebherr oraz półki i balkoniki Liebherr.
Wymiana części — bezpieczna kolejność pracy
Przed demontażem odłącz chłodziarko-zamrażarkę od sieci. Przy elementach umieszczonych za panelem, osłoną wentylatora albo w dolnej części zabudowy udokumentuj położenie przewodów i złączy zdjęciami. Wtyczki odłączaj za korpus, nie za przewody. Nie zamieniaj podobnych złączy i nie wciskaj ich siłą.
Dostęp zależy od rodzaju części:
- wyposażenie komór zwykle wyjmuje się od środka po opróżnieniu odpowiedniej strefy;
- listwy LED i elementy sterujące mogą być mocowane zatrzaskami oraz wkrętami, dlatego przed podważeniem trzeba ustalić punkty mocowania;
- wentylator może znajdować się za osłoną wewnętrzną, której nie wolno zdejmować przy oblodzonym parowniku;
- starter i elementy sprężarki znajdują się w strefie agregatu, do której w urządzeniu do zabudowy dostęp może wymagać wysunięcia sprzętu z mebla;
- zawiasy i prowadnice wymienia się po podparciu drzwi lub frontu, aby nie wyrwać mocowań.
Po montażu sprawdź prowadzenie przewodów, osadzenie uszczelek i swobodę ruchu elementów. Następnie uruchom urządzenie i obserwuj temperaturę w obu komorach przez odpowiednio długi czas. Sam start sprężarki, wentylatora albo oświetlenia nie jest jeszcze potwierdzeniem pełnej skuteczności naprawy.
Jak prawidłowo zamówić część do ICS330420B
Przed zakupem przygotuj zdjęcie całej tabliczki znamionowej oraz numer ze starego elementu, jeśli jest czytelny. Do weryfikacji powinny trafić:
- pełne oznaczenie modelu Liebherr;
- kompletny Index wraz z końcówką wariantu;
- 9-cyfrowy Service-Nr.;
- numer katalogowy wymontowanej części;
- zdjęcie mocowania, złącza lub miejsca montażu.
Nie wybieraj modułu, czujnika, wentylatora ani zawiasu wyłącznie dlatego, że wygląda identycznie. Moduły mogą różnić się konfiguracją i nie każdy wymaga takiego samego przygotowania przed montażem. Czujniki o podobnej rezystancji mogą mieć inną charakterystykę, a elementy mechaniczne — odmienne zaczepy. Jeśli oznaczenia są nieczytelne, prześlij zdjęcie tabliczki znamionowej do doboru zamiast zamawiać część na podstawie samego hasła ICS330420B.
FAQ — części do Liebherr ICS330420B
Czy sam model ICS330420B wystarczy do dobrania części?
Nie w każdym przypadku. Do bezpiecznego doboru potrzebne są pełne oznaczenie z Indexem oraz 9-cyfrowy numer serwisowy z tabliczki znamionowej. Skrócony model może obejmować więcej niż jeden wariant techniczny.
Czy brak pracy wentylatora oznacza, że silnik jest uszkodzony?
Nie. Wentylator może być zatrzymany przez lód albo opory mechaniczne, ale jego pracę mogą też warunkować temperatura, zamknięcie drzwi i sygnały czujników. Najpierw sprawdź śmigło, oblodzenie, połączenia i warunki uruchomienia.
Jak sprawdzić czujnik NTC w lodówce Liebherr?
Po odłączeniu zasilania i wypięciu czujnika zmierz jego rezystancję w co najmniej dwóch stabilnych temperaturach. W czujniku NTC rezystancja powinna rosnąć przy chłodzeniu i maleć przy ogrzewaniu. Wynik trzeba porównać z charakterystyką właściwej części.
Czy poprawny pomiar czujnika w temperaturze pokojowej potwierdza jego sprawność?
Nie. Czujnik może działać poprawnie w temperaturze pokojowej, lecz podawać błędne wartości w ujemnej temperaturze. Dlatego ważna jest kontrola zmiany rezystancji w zakresie zbliżonym do rzeczywistych warunków pracy.
Czy przy słabym domykaniu drzwi trzeba od razu wymienić uszczelkę?
Najpierw sprawdź czystość uszczelki, zawiasy, geometrię drzwi, obciążenie balkoników i ustawienie frontu meblowego. Jeżeli docisk jest słaby tylko w jednym miejscu, przyczyną może być opadnięcie drzwi lub przesunięcie elementów zabudowy.
Czy moduł sterujący można wymienić bez dodatkowych czynności?
Zależy to od wersji części i urządzenia. Przed zakupem trzeba potwierdzić zgodność katalogową oraz ustalić, czy moduł jest przygotowany do montażu, wymaga konfiguracji albo przełożenia elementów z dotychczasowego zespołu.
