Magnetron odpowiada za wytwarzanie mikrofal, płytka mikowa osłania wylot falowodu przed tłuszczem, a termostat chroni urządzenie przed przegrzaniem. Brak grzania, iskrzenie lub wyłączanie kuchenki nie przesądzają jednak, która część uległa awarii. Przed zakupem sprawdź objawy, stan komory i pełne oznaczenie urządzenia z tabliczki znamionowej.
Magnetron, płytka mikowa czy termostat – jak rozpoznać problem?
Te trzy grupy części współpracują ze sobą, ale ich usterki zwykle wymagają innej diagnostyki. Magnetron wytwarza energię mikrofalową, płytka mikowa osłania wejście falowodu przed parą, tłuszczem i resztkami jedzenia, natomiast termostat lub bezpiecznik termiczny przerywa obwód po przekroczeniu określonej temperatury.
Ten sam objaw może mieć kilka przyczyn. Mikrofalówka, która pracuje, lecz nie podgrzewa jedzenia, nie musi mieć uszkodzonego magnetronu. W tradycyjnym układzie wysokonapięciowym podobny efekt powodują między innymi dioda WN, kondensator, transformator, bezpiecznik WN, termostat, wypalony konektor albo brak zasilania transformatora. W modelach inwerterowych zamiast klasycznego transformatora występuje przetwornica, dlatego schemat diagnostyczny i dobór części są inne.
| Objaw | Co może być przyczyną | Co sprawdzić w pierwszej kolejności | Jak rozumieć wynik |
| Kuchenka pracuje, talerz i wentylator działają, ale potrawa pozostaje zimna | Magnetron, termostat, bezpiecznik WN, dioda, kondensator, transformator lub inwerter, przekaźnik i połączenia | Upewnij się, że wybrano funkcję mikrofal, a następnie wykonaj kontrolowany test z wodą. Dalsze pomiary wymagają otwarcia obudowy | Sam brak grzania nie wskazuje jednoznacznie magnetronu |
| Wewnątrz komory pojawiają się błyski lub trzaski | Zabrudzona albo zwęglona płytka mikowa, metalowe naczynie, resztki folii, uszkodzona emalia, nieprawidłowo ustawiony ruszt, uszkodzenie anteny magnetronu | Natychmiast przerwij pracę i obejrzyj komorę, naczynie, ruszt oraz płytkę | Jeżeli iskrzenie pozostawiło wypalenia przy falowodzie, sama wymiana płytki może nie wystarczyć |
| Kuchenka wyłącza grzanie po kilku minutach, a po ostygnięciu ponownie działa | Zadziałanie termostatu, niesprawny wentylator, niedrożne kanały powietrza, przegrzewający się magnetron | Sprawdź drożność otworów i pracę wentylatora; nie zastępuj od razu termostatu | Termostat może prawidłowo reagować na inną usterkę powodującą przegrzewanie |
| Bezpiecznik przepala się po uruchomieniu funkcji mikrofal | Zwarcie w obwodzie WN, kondensatorze, diodzie, transformatorze lub magnetronie | Należy ustalić dokładny moment przepalenia i zbadać cały tor WN | Wymiana samego bezpiecznika bez znalezienia przyczyny może zakończyć się ponownym uszkodzeniem |
| Kuchenka jest całkowicie martwa | Bezpiecznik sieciowy, termostat jednorazowy, zasilanie, filtr sieciowy, przewody lub moduł | Sprawdź gniazdo i przewód zasilający; pomiary wewnętrzne wykonuje technik | Brak zasilania nie jest typowym dowodem uszkodzenia magnetronu |
Co sprawdzić, gdy mikrofalówka nie grzeje?
Najpierw warto potwierdzić objaw bez rozbierania urządzenia. Do komory włóż naczynie przeznaczone do mikrofal z odmierzoną ilością wody o znanej temperaturze i uruchom pełną moc na krótki, powtarzalny czas. Kuchenki nie wolno testować na pusto. Wyraźny wzrost temperatury potwierdza wytwarzanie energii, ale nie określa dokładnej mocy bez procedury serwisowej uwzględniającej moc znamionową modelu, ilość wody, temperaturę początkową, czas i napięcie zasilania.
Jeżeli woda pozostaje zimna, należy rozdzielić dwie sytuacje:

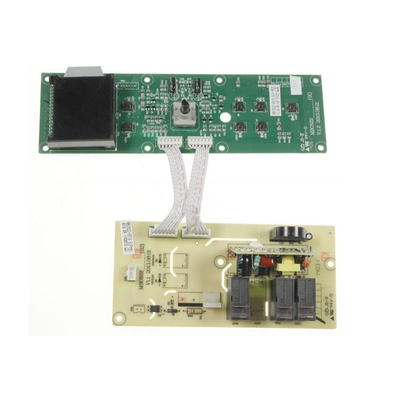

- nie uruchamia się cały cykl – podejrzenie pada między innymi na zamek i mikroprzełączniki drzwi, sterowanie, bezpiecznik lub termostat;
- działają światło, wentylator i talerz, ale brakuje grzania – trzeba zbadać zasilanie układu mikrofalowego oraz jego elementy, a nie wymieniać magnetron na próbę.

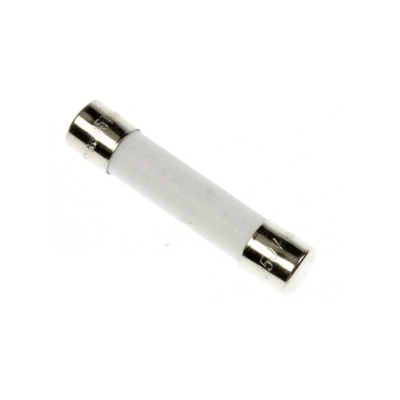

Kategorie ułatwiające sprawdzenie innych przyczyn to bezpieczniki wysokonapięciowe i sieciowe, diody do mikrofalówek, kondensatory oraz transformatory.

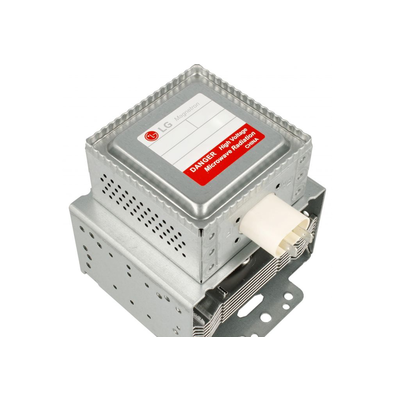

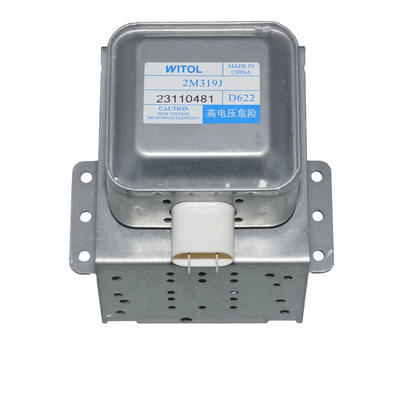

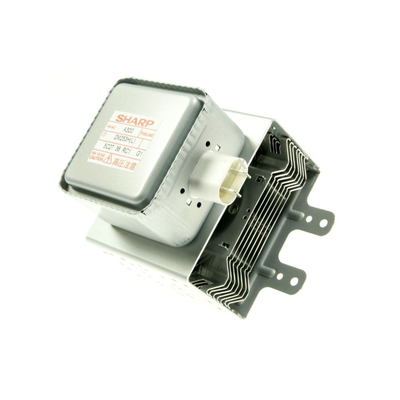

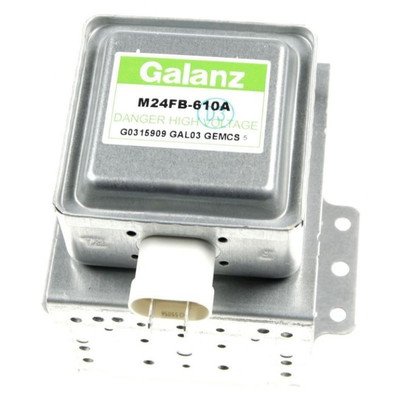

Jak sprawdza się magnetron?
Po odłączeniu przewodów magnetronu technik może wykonać dwa podstawowe pomiary rezystancji:
- Między zaciskami żarnika powinna występować bardzo mała rezystancja i ciągłość obwodu. Dokładna wartość zależy od konstrukcji, przewodów pomiarowych oraz dokumentacji konkretnego modelu.
- Między każdym zaciskiem a metalową obudową magnetronu nie powinno być ciągłości. Wskazanie niskiej rezystancji oznacza zwarcie do obudowy i kwalifikuje magnetron do wymiany.
Przed pomiarem trzeba odłączyć przewody od badanego elementu, inaczej miernik może pokazywać drogę przez pozostałą część obwodu. Warto również skompensować rezystancję przewodów pomiarowych, ponieważ przy badaniu żarnika jest ona porównywalna z wynikiem.
Poprawny pomiar omomierzem nie potwierdza pełnej sprawności magnetronu. Nie ujawnia między innymi utraty emisji, wewnętrznego przebicia pojawiającego się dopiero pod wysokim napięciem ani problemów z anteną i pracą pod obciążeniem. Dlatego wynik należy zestawić z kontrolą diody, kondensatora, transformatora lub inwertera, zasilania i połączeń.
O uszkodzeniu mechanicznym mogą świadczyć pęknięte magnesy ferrytowe, nadpalona antena, stopione przyłącze albo ślady łuku elektrycznego przy wejściu do falowodu. Jeżeli iskrzenie rozpoczęło się przy zabrudzonej płytce mikowej, trzeba skontrolować zarówno płytkę, jak i antenę magnetronu oraz metalowy kanał falowodu.

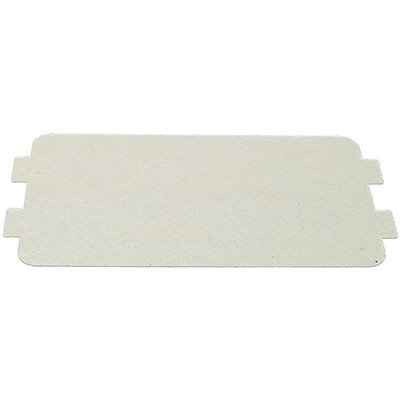

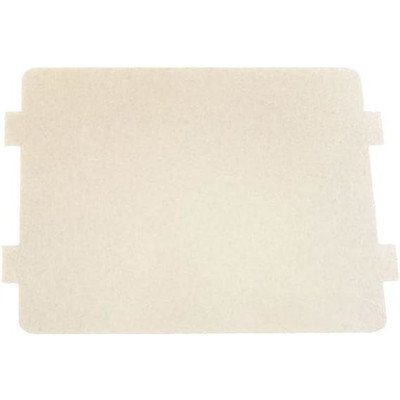

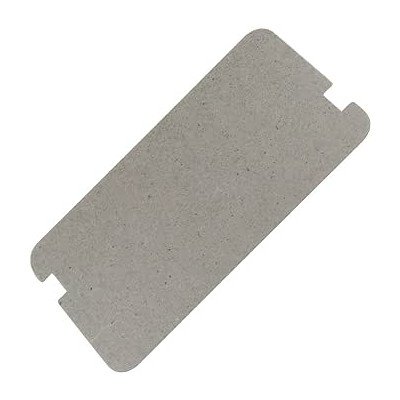

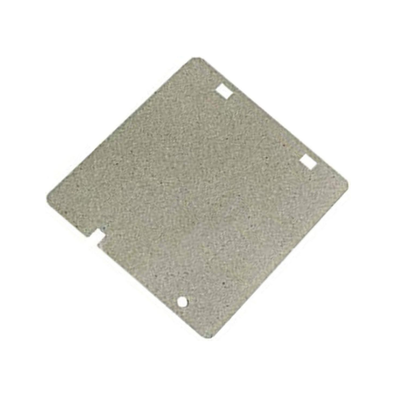

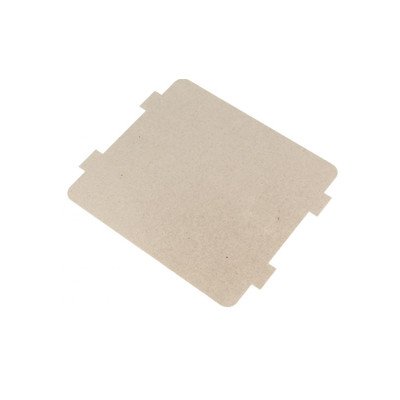

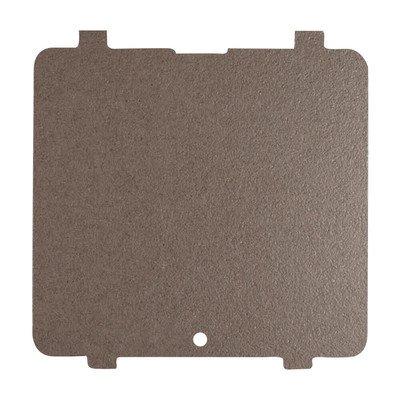

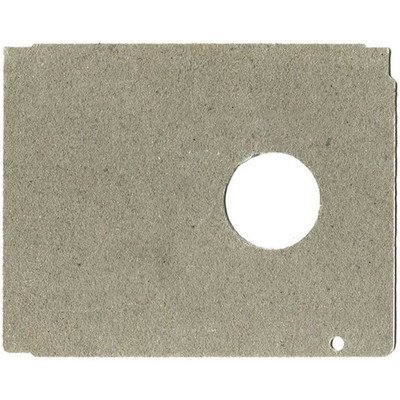

Płytka mikowa – kiedy wystarczy ją wymienić?
Płytka znajduje się zwykle na bocznej ścianie lub suficie komory, zależnie od konstrukcji. Nie jest opakowaniem transportowym i nie należy jej usuwać z działającego urządzenia. Zatrzymuje rozpryski jedzenia przed wlotem falowodu, przepuszczając energię mikrofalową do komory.
Tłuszcz i resztki jedzenia mogą się nagrzewać, zwęglać i powodować łuk elektryczny. Płytkę należy wymienić, gdy jest:
- przepalona lub zwęglona;
- popękana, rozwarstwiona albo pokruszona;
- zdeformowana i nie przylega prawidłowo;
- trwale nasiąknięta tłuszczem;
- nadpalona wokół mocowania lub na krawędzi otworu falowodu.
Przed montażem nowej osłony należy obejrzeć miejsce pod nią. Jeżeli metal falowodu jest gładki, bez głębokich wżerów i trwałych wypaleń, usuwa się luźne zanieczyszczenia zgodnie z instrukcją urządzenia i montuje dopasowaną płytkę. Jeśli widoczna jest wypalona antena magnetronu, nadtopienia, otwór w ściance lub silna korozja, nie należy uruchamiać kuchenki tylko po założeniu nowej miki. Konieczna jest ocena układu transmisji mikrofal.
Dedykowaną płytkę mocuje się w fabrycznych zaczepach lub otworach. Arkusz uniwersalny można zastosować tylko wtedy, gdy odpowiada materiałem i grubością oraz zostanie dokładnie odwzorowany kształt starego elementu. Krawędzie powinny być równe, a otwory nie mogą powodować naprężeń i pękania. Nie należy zastępować miki przypadkowym kartonem, tworzywem ani blachą.
Jak sprawdzić termostat lub bezpiecznik termiczny?
W mikrofalówkach mogą występować termostaty przy magnetronie, komorze, grzałce albo kanale wentylacyjnym. Nie wszystkie działają tak samo: część po ostygnięciu samoczynnie zamyka obwód, a zabezpieczenia jednorazowe pozostają rozwarte i wymagają wymiany. Temperatura zadziałania jest cechą konkretnej części – nie należy dobierać jej na podstawie samego kształtu obudowy.
Podstawowy test wykonuje się po odłączeniu urządzenia, bezpiecznym rozładowaniu układu WN, zdjęciu przewodów z termostatu i ostygnięciu elementu do temperatury pokojowej. Miernik ustawia się na test ciągłości lub niski zakres rezystancji.
- Ciągłość i mała rezystancja są typowe dla wielu termostatów normalnie zamkniętych, ale nie potwierdzają właściwej temperatury otwarcia.
- Przerwa może oznaczać uszkodzenie, zadziałanie zabezpieczenia jednorazowego albo prawidłowy stan elementu normalnie otwartego. Trzeba sprawdzić jego oznaczenie i schemat urządzenia.
- Niestabilny wynik po poruszeniu konektorem może wskazywać na wypalone złącze lub luźne połączenie, a nie awarię samego termostatu.
Nie należy podgrzewać termostatu przypadkowym płomieniem ani omijać go mostkiem. Kontrola temperatury przełączania wymaga nadzorowanego źródła ciepła, pomiaru temperatury i danych serwisowych właściwych dla danej części.
Jeżeli mikrofalówka wyłącza się po rozgrzaniu, a po ostygnięciu wraca do pracy, przed wymianą termostatu trzeba sprawdzić wentylator, kanały chłodzenia, kratki wentylacyjne i poprawność montażu magnetronu. Zabezpieczenie może wyłączać urządzenie prawidłowo, chroniąc je przed skutkiem innej usterki.
Dostęp do części i zasady wymiany
Płytka mikowa jest zazwyczaj dostępna bezpośrednio od strony komory. Należy ją zdjąć zgodnie ze sposobem mocowania zastosowanym w danym modelu, bez wyginania uchwytów i uszkadzania powłoki ściany. Po wymianie komora powinna być czysta, a płytka płasko osadzona.
Dostęp do magnetronu i większości termostatów wymaga zdjęcia zewnętrznej obudowy, a w urządzeniach do zabudowy także prawidłowego wysunięcia kuchenki z mebla. Przed odpinaniem przewodów warto udokumentować ich położenie. Konektory zdejmuje się, chwytając za ich metalową osłonę, a nie ciągnąc za przewód. Magnetron musi zostać zamontowany bez szczeliny i przekoszenia względem falowodu, z właściwą uszczelką lub ekranem, jeśli przewiduje go konstrukcja.
Wewnątrz kuchenki znajduje się kondensator, który może zachować niebezpieczny ładunek również po wyjęciu wtyczki. Układ magnetronu pracuje przy napięciu rzędu kilku kilowoltów. Opisane pomiary wewnętrzne, rozładowanie kondensatora, diagnostyka pod napięciem oraz wymiana magnetronu są przeznaczone dla wykwalifikowanego technika posiadającego procedurę serwisową danego modelu, odpowiednie narzędzia i wyposażenie ochronne.
Po ingerencji w magnetron, falowód, obudowę albo drzwi należy sprawdzić poprawność wszystkich osłon, połączeń ochronnych i zabezpieczeń drzwiowych. Profesjonalna procedura naprawy obejmuje również kontrolę emisji mikrofal odpowiednim miernikiem przed przekazaniem urządzenia do użytkowania.
Jak dobrać właściwy magnetron, płytkę lub termostat?
Podobny wygląd i pasujące złącza nie gwarantują zgodności. Przy magnetronie znaczenie mają między innymi jego symbol, geometria anteny, kierunek i rozstaw mocowań, układ chłodzenia, położenie konektorów, moc oraz zgodność z transformatorem lub inwerterem. Nie należy przenosić uszczelnień i elementów ekranowania w sposób nieprzewidziany przez producenta.
Przy płytce mikowej porównaj kształt, długość, szerokość, grubość, rozmieszczenie otworów i sposób mocowania. Przy termostacie istotne są temperatura otwarcia i ewentualnego ponownego zamknięcia, typ resetowania, obciążalność styków, wykonanie złączy oraz miejsce montażu.
Najbezpieczniejszą podstawą doboru jest zgodność katalogowa z pełnym oznaczeniem mikrofalówki. Zależnie od marki przygotuj między innymi:
- Electrolux, AEG lub Zanussi – pełny PNC / Prod.No.;
- Bosch lub Siemens – pełny E-Nr wraz z końcówką /xx;
- Whirlpool, Bauknecht, Indesit lub Hotpoint – numer serwisowy, często 12-cyfrowy i zaczynający się od 85;
- Samsung – pełny model wraz z wariantem końcowym, na przykład /0000;
- LG – model i Product Code;
- Amica – model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Beko lub Grundig – model i Product No.;
- Gorenje lub Hisense – model oraz Art. No. albo kod PS.
Odczytaj również symbol ze starej części, ale traktuj go jako informację pomocniczą. Ostatecznie porównaj go z katalogiem dla pełnego wariantu urządzenia albo prześlij czytelne zdjęcie tabliczki znamionowej i części do weryfikacji.
FAQ – magnetrony, płytki mikowe i termostaty
Czy brak grzania oznacza uszkodzony magnetron?
Nie. Magnetron jest jedną z możliwych przyczyn. Ten sam objaw mogą wywołać dioda i kondensator WN, transformator lub inwerter, bezpiecznik, termostat, przekaźnik, zabezpieczenia drzwi albo wypalone połączenie. Magnetron warto kupić dopiero po sprawdzeniu całego toru zasilania.
Czy można używać mikrofalówki bez płytki mikowej?
Nie należy tego robić. Bez osłony tłuszcz, para i resztki jedzenia dostają się do falowodu, co może prowadzić do iskrzenia, korozji oraz uszkodzenia anteny magnetronu. Uszkodzoną płytkę trzeba wymienić przed dalszym użytkowaniem.
Czy oczyszczenie przypalonej płytki wystarczy?
Tylko powierzchowne, niezwęglone zabrudzenie można delikatnie usunąć. Czarne wypalenia przewodzą prąd i mogą ponownie powodować łuk elektryczny, dlatego zwęgloną, nadpaloną lub rozwarstwioną płytkę należy wymienić. Trzeba też obejrzeć przestrzeń pod nią.
Czy dobry wynik pomiaru rezystancji oznacza, że magnetron działa?
Nie. Pomiar pozwala wykryć przerwę żarnika lub zwarcie do obudowy, ale magnetron może tracić moc albo przebijać dopiero pod wysokim napięciem. Potrzebna jest ocena pozostałych elementów obwodu i działania urządzenia pod kontrolowanym obciążeniem.
Dlaczego nowy termostat ponownie przerywa pracę mikrofalówki?
Powodem może być rzeczywiste przegrzewanie, na przykład wskutek zatrzymanego wentylatora, niedrożnego kanału, zasłoniętych kratek lub niewłaściwego chłodzenia magnetronu. Przed kolejną wymianą trzeba usunąć przyczynę wzrostu temperatury i potwierdzić, że termostat ma właściwą charakterystykę.
