Części do karbownicy MPM LN-47 obejmują między innymi osobne grzałki i płytki górne oraz dolne, przewód zasilający, elementy obudowy, zbiornik wody i wymienne przystawki. Przed zakupem ustal, czy problem dotyczy obwodu grzania, zasilania, mocowania końcówki czy części mechanicznej, a następnie porównaj oznaczenie i położenie oryginalnego elementu.
Jakie części występują w karbownicy MPM LN-47?

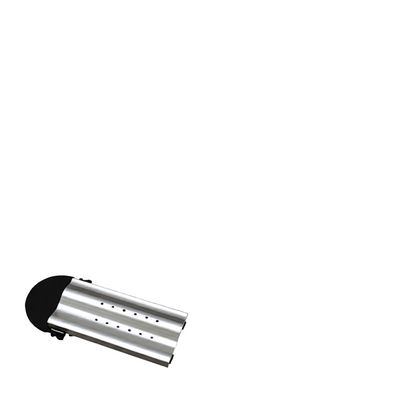

MPM LN-47 ma rozdzielone elementy górnego i dolnego ramienia. Osobnymi częściami są między innymi grzałka górnej obudowy, grzałka dolnej obudowy, obie płytki grzejne oraz ich wewnętrzne obudowy. Dzięki temu uszkodzenie jednej strony nie musi oznaczać wymiany całego zespołu grzejnego.
W urządzeniu występują również:
- przewód zasilający, wyłącznik, neonówka sygnalizacyjna i płytka elektroniczna;
- konektory, izolacja grzałki oraz elementy mocujące;
- górne i dolne części obudowy z rączkami;
- kompletny zbiornik wody i przycisk zbiornika ze sprężyną;
- zatrzaskowe przystawki do prostowania oraz karbowania w małe lub duże fale;

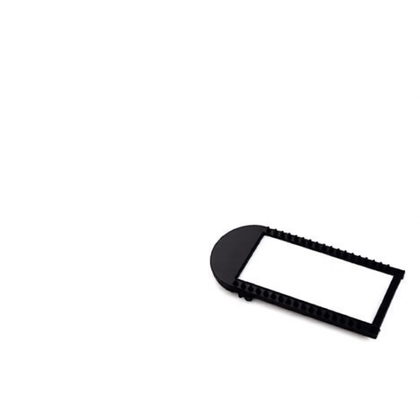

- listwa z grzebieniem i pozostałe elementy mechaniczne.
Przy diagnozie trzeba więc oddzielić problem z nagrzewaniem od usterki mocowania przystawki, obudowy albo układu zbiornika wody.
Objawy usterki i elementy, które warto sprawdzić
| Objaw | Możliwe przyczyny | Sprawdzenie i interpretacja |
| Karbownica nie reaguje, neonówka nie świeci | uszkodzone gniazdko, przerwany przewód, wyłącznik, konektor lub połączenie na płytce | Najpierw sprawdź urządzenie w pewnym gniazdku. Po odłączeniu od sieci obejrzyj przewód przy wtyczce i wejściu do rączki. Pomiar ciągłości każdego przewodu od wtyczki do jego wewnętrznego zakończenia pozwala wykryć przerwę. Wynik zmieniający się podczas łagodnego poruszania przewodem wskazuje na uszkodzenie okresowe. |
| Neonówka świeci, ale obie płytki pozostają zimne | przerwa we wspólnej części obwodu grzania, wyłącznik, płytka elektroniczna, zabezpieczenie termiczne lub połączenie zasilające grzałki | Świecąca kontrolka potwierdza tylko działanie jej obwodu, nie sprawność grzałek. Należy osobno sprawdzić ciągłość obu elementów grzejnych i przewodów prowadzących do nich. Jeśli obie grzałki mają ciągłość, podejrzenie przesuwa się w stronę wspólnego sterowania lub połączeń. |
| Nagrzewa się tylko jedno ramię | uszkodzona odpowiednia grzałka, konektor, przewód w przegubie albo połączenie grzałki z płytką | Porównaj obwód strony górnej i dolnej. Brak ciągłości jednej odłączonej grzałki wskazuje na jej przerwę. Prawidłowy wynik nie wyklucza luźnego konektora ani usterki pojawiającej się po rozgrzaniu. |
| Płytki nagrzewają się wolno lub nierówno | pogorszony styk elektryczny, uszkodzenie jednej grzałki, nieprawidłowe ułożenie izolacji albo słaby kontakt cieplny z płytką | Obejrzyj konektory pod kątem przebarwień i luzu. Sprawdź, czy grzałka, izolacja i wewnętrzna obudowa są ułożone tak jak przed demontażem. Sama ciągłość elektryczna nie potwierdza prawidłowego przekazywania ciepła. |
| Końcówka przesuwa się, odpina albo nie dociska włosów równomiernie | zużyty zatrzask, pęknięta przystawka, odkształcona obudowa lub uszkodzone prowadzenie | Kontrolę wykonaj na zimnym i odłączonym urządzeniu. Przystawka powinna osiąść bez przekoszenia i zostać pewnie zatrzymana. Wymiana grzałki nie naprawi mechanicznego luzu końcówki. |
| Zbiornik wody nie trzyma się, przycisk się zacina lub pojawia się wyciek | pęknięty zbiornik, uszkodzony przycisk ze sprężyną, zabrudzone gniazdo albo nieprawidłowe osadzenie | Wyjmij zbiornik i sprawdź go poza urządzeniem. Jeżeli woda dostała się do obudowy elektrycznej, nie podłączaj karbownicy przed całkowitym osuszeniem, oględzinami izolacji i kontrolą bezpieczeństwa elektrycznego. |
| Urządzenie nadmiernie się nagrzewa, pachnie przegrzaną izolacją lub iskrzy | luźne połączenie, uszkodzony przewód, sterowanie temperaturą, zabezpieczenie termiczne albo niewłaściwie zamontowana izolacja grzałki | Natychmiast odłącz urządzenie. Nie kontynuuj prób grzania i nie zwieraj zabezpieczeń. Przed ponownym uruchomieniem trzeba znaleźć przyczynę przegrzewania, a nie tylko wymienić element, który przerwał obwód. |
Jak sprawdzić przewód, wyłącznik i grzałki miernikiem?
Pomiary rezystancji i ciągłości wykonuje się wyłącznie po wyjęciu wtyczki z gniazdka, ostygnięciu urządzenia i odłączeniu badanego elementu przynajmniej z jednej strony. Pomiar części pozostawionej w połączonym obwodzie może prowadzić przez inne podzespoły i dać mylący wynik.
Kontrola przewodu zasilającego
- Obejrzyj izolację przy wtyczce, odgiętce i wejściu przewodu do rączki.
- Ustaw miernik na test ciągłości lub najniższy odpowiedni zakres rezystancji.
- Zmierz każdy tor od bolca wtyczki do właściwego wewnętrznego zakończenia przewodu.
- Podczas pomiaru lekko poruszaj przewodem przy odgiętce, ale nie ciągnij za żyły.
Stabilna, mała rezystancja oznacza zachowaną ciągłość badanego toru. Wskazanie OL, brak sygnału albo wynik zanikający podczas poruszania przewodem wskazuje na przerwę. Test nie ocenia jednak pełnego stanu izolacji i nie potwierdza, że przewód jest bezpieczny przy napięciu sieciowym.
Kontrola wyłącznika
Po odłączeniu przewodów od styków sprawdź przejście w obu położeniach. W pozycji włączonej styki powinny zamykać obwód, a w wyłączonej go przerywać. Jeżeli wynik pozostaje taki sam w obu pozycjach, trzeba sprawdzić sam wyłącznik oraz poprawność wyboru jego zacisków.
Kontrola grzałek
W LN-47 górna i dolna grzałka są oddzielnymi częściami. Każdą należy mierzyć bezpośrednio na jej zaciskach, po odizolowaniu od pozostałego obwodu.
- Skończona i stabilna rezystancja oznacza, że element nie ma całkowitej przerwy.
- OL lub nieskończona rezystancja wskazuje na przerwany obwód grzałki albo jej połączenia.
- Wynik bliski zeru wymaga ponownego pomiaru odłączonego elementu i porównania z dokumentacją, ponieważ może oznaczać błąd pomiaru lub nieprawidłowo małą rezystancję.
Nie ma jednej potwierdzonej wartości rezystancji właściwej dla wszystkich grzałek karbownic. Nie należy też zakładać identycznych wyników dla górnej i dolnej części LN-47, ponieważ mają różne oznaczenia katalogowe. Pomiar ciągłości wykrywa przerwę, ale nie sprawdza zachowania grzałki po rozgrzaniu, jakości izolacji ani poprawności sterowania.
Pomiary pod napięciem i uruchamianie rozebranego urządzenia są przeznaczone wyłącznie dla wykwalifikowanego serwisanta. Wymagają odpowiednich kwalifikacji, narzędzi, zabezpieczeń i procedury właściwej dla urządzenia zasilanego z sieci.
Jak dostać się do części i przeprowadzić wymianę?
Przed demontażem odłącz karbownicę od zasilania, poczekaj na pełne ostygnięcie, opróżnij i wyjmij zbiornik wody oraz zdejmij przystawkę. Warto fotografować prowadzenie przewodów, położenie izolacji i miejsca podłączenia konektorów.
Konstrukcja LN-47 obejmuje zewnętrzne części rączek oraz wewnętrzne obudowy górnej i dolnej płytki. Dostęp do grzałek wymaga więc rozdzielenia odpowiedniej części obudowy i odsłonięcia wewnętrznego uchwytu płytki. Rozmieszczenie wkrętów i zatrzasków należy ocenić w konkretnym egzemplarzu — nie należy podważać obudowy siłą, dopóki nie zostaną usunięte wszystkie widoczne mocowania.
Podczas wymiany:
- Rozdzielaj obudowę stopniowo, aby nie zerwać krótkich przewodów między ramionami.
- Oznacz konektory przed ich odłączeniem i chwytaj za złącze, nie za przewód.
- Sprawdź stan rurek i przekładek izolacyjnych; elementów zdeformowanych lub zwęglonych nie montuj ponownie.
- Zachowaj pierwotne ułożenie grzałki względem płytki i wewnętrznej obudowy.
- Poprowadź przewody z dala od gorących powierzchni, krawędzi obudowy i ruchomych części przegubu.
- Sprawdź, czy odgiętka przewodu zasilającego jest prawidłowo zamocowana i przejmuje naprężenia kabla.
- Przed zamknięciem obudowy upewnij się, że żaden przewód nie zostanie przyciśnięty wkrętem ani połówkami obudowy.
Zabezpieczenia termicznego nie wolno zastępować drutem, mostkiem ani elementem o przypadkowych parametrach. Jeżeli zabezpieczenie zadziałało, trzeba sprawdzić również przyczynę przegrzania, stan układu sterowania i sposób zamontowania izolacji grzałki.
Kontrola po naprawie
Przed podłączeniem sprawdź działanie wyłącznika, stabilność przewodu, zamknięcie obudowy i pewność mocowania przystawki. Profesjonalna naprawa powinna zakończyć się odpowiednim badaniem bezpieczeństwa elektrycznego, ponieważ zwykły multimetr nie wykrywa wszystkich uszkodzeń izolacji.
Pierwszą próbę grzania wykonuje się dopiero po pełnym złożeniu urządzenia, na powierzchni odpornej na temperaturę i pod stałym nadzorem. Obie strony powinny nagrzewać się bez iskrzenia, zapachu przegrzanej izolacji, dymu i nadmiernego nagrzewania rączki. Po ostygnięciu warto ponownie skontrolować obudowę i mocowania.
Jak dobrać część do MPM LN-47?
Podstawą doboru jest pełne oznaczenie MPM LN-47 z tabliczki znamionowej lub karty gwarancyjnej oraz numer wymontowanej części. W tej rodzinie numery elementów mają postać MP/LN7-xx, ale końcówka rozróżnia konkretne podzespoły.
Szczególną uwagę zwróć na:
- stronę montażu — górna i dolna grzałka oraz płytka nie są tym samym elementem;
- funkcję przystawki — prostowanie, małe fale albo duże fale;
- rodzaj zatrzasku i sposób osadzenia końcówki;
- rozmieszczenie zacisków, mocowań i elementów izolacyjnych;
- kompletność części, zwłaszcza przy zbiorniku wody, przycisku i sprężynie;
- oznaczenie wybite lub nadrukowane na oryginalnym podzespole.
Podobny kształt, kolor obudowy albo pasujące złącze nie potwierdzają zgodności. Jeśli urządzenie nie ma oznaczenia LN-47, należy wrócić do kategorii karbownic MPM Product i wybrać właściwy model. W razie wątpliwości przygotuj zdjęcie tabliczki znamionowej, całej części, jej numeru i miejsca montażu.
FAQ – części i naprawa karbownicy MPM LN-47
Czy świecąca neonówka oznacza, że grzałki są sprawne?
Nie. Kontrolka może świecić, mimo że do grzałki nie dociera zasilanie albo sam element grzejny ma przerwę. Trzeba osobno sprawdzić obie grzałki, ich konektory, przewody i wspólną część obwodu sterującego.
Dlaczego nagrzewa się tylko jedna płytka?
Taki objaw zawęża poszukiwania do odpowiedniej grzałki, jej przewodów i połączeń. Najpierw zmierz ciągłość odłączonej grzałki, a następnie skontroluj konektory. Nie zamawiaj płytki grzejnej, jeżeli uszkodzony jest znajdujący się pod nią element grzejny.
Czy można sprawdzić grzałkę bez wyjmowania jej z urządzenia?
Można uzyskać pomiar wstępny, ale przynajmniej jeden zacisk grzałki powinien zostać odłączony. W przeciwnym razie miernik może wskazać przejście przez płytkę elektroniczną, drugą grzałkę lub inne połączenia.
Czy górną i dolną grzałkę można stosować zamiennie?
Nie należy tego zakładać. W LN-47 są to części o różnych numerach katalogowych. Przed zakupem sprawdź stronę montażu, oznaczenie oryginału, rozmieszczenie zacisków i mocowań.
Co zrobić, gdy woda wycieka ze zbiornika do obudowy?
Odłącz urządzenie i nie wykonuj kolejnej próby grzania. Sprawdź zbiornik, jego osadzenie oraz przycisk ze sprężyną. Jeżeli wilgoć dotarła do elementów elektrycznych, urządzenie wymaga osuszenia, oględzin i kontroli izolacji przed ponownym użyciem.
Czy można zastąpić uszkodzoną izolację grzałki dowolnym materiałem?
Nie. Izolacja pracuje blisko elementu grzejnego i musi mieć odpowiednią odporność cieplną oraz elektryczną. Taśma uniwersalna, tworzywo przypadkowego pochodzenia lub prowizoryczna przekładka mogą się stopić i stworzyć zagrożenie porażeniem albo pożarem.
