Lokosuszarka, HC-381
Części do lokosuszarki MPM HC-381 pozwalają usunąć brak nagrzewania, przerwy w zasilaniu, uszkodzenia obudowy oraz problemy ze szczotką lub szczypcami. Przed zakupem ustal przyczynę usterki i porównaj kod elementu, np. MP/HC-09 albo MP/HC-17, z oznaczeniem części wymontowanej z urządzenia.
Jakie części występują w lokosuszarce MPM HC-381?

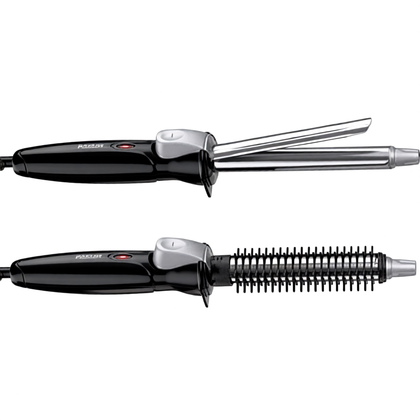

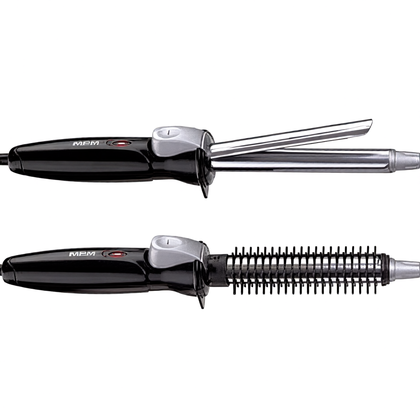

W modelu HC-381 można wymieniać między innymi grzałkę, przewód zasilający, gniazdo przewodu, wiązkę, płytkę elektryczną, neonówkę oraz elementy obudowy. Dostępne są również części robocze i mechaniczne: metalowa lokówka, szczotka nakładana, szczypce, sprężyna klawisza oraz uchwyty lokówki.
Podział na osobną grzałkę, jej osłonę, przednią osłonę i dwie części uchwytu jest ważny podczas diagnozy. Pęknięta obudowa nie wymaga automatycznie wymiany układu grzejnego, a brak nagrzewania nie oznacza, że winna jest wyłącznie grzałka.
Objawy i kolejność sprawdzania HC-381
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Urządzenie nie reaguje | gniazdo sieciowe, przewód MP/HC-17, gniazdo przewodu MP/HC-15, wiązka MP/HC-16, przełącznik lub płytka MP/HC-12 | stan wtyczki i izolacji, ciągłość przewodu oraz połączenia wewnętrzne | przerwa zmieniająca się podczas poruszania przewodem wskazuje na uszkodzenie żyły przy wtyczce albo wejściu do uchwytu |
| Neonówka świeci, ale część robocza pozostaje zimna | grzałka MP/HC-09, jej połączenia, styki płytki albo zabezpieczenie termiczne, jeżeli występuje w obwodzie | oględziny i pomiar ciągłości odłączonej grzałki oraz elementów połączonych z nią szeregowo | świecenie neonówki potwierdza jedynie zasilanie części obwodu; nie dowodzi, że prąd przepływa przez grzałkę |
| Urządzenie nagrzewa się tylko po poruszeniu przewodem | nadłamana żyła przewodu, poluzowane gniazdo lub przegrzane połączenie | pomiar przewodu podczas delikatnego zginania przy odciążeniu i wtyczce | chwilowa utrata ciągłości kwalifikuje przewód do wymiany, a nie do skręcania lub prowizorycznego łączenia |
| Obudowa nadmiernie się nagrzewa, odkształca lub pachnie spalenizną | przesunięta osłona grzałki, zabrudzenie, uszkodzona spirala, luźne złącze lub niewłaściwe ułożenie przewodów | po ostygnięciu obejrzeć osłonę MP/HC-08, przednią osłonę MP/HC-07, grzałkę i złącza | nadtopienie, zwęglenie albo przebarwione styki oznaczają konieczność przerwania użytkowania i usunięcia przyczyny przegrzewania |
| Szczypce nie wracają lub słabo dociskają | pęknięta sprężyna MP/HC-03, zużyty klawisz, szczypce MP/HC-02 albo uchwyt | porównać ruch obu stron mechanizmu i obejrzeć punkty podparcia sprężyny | sprawna sprężyna nie pomoże, jeśli pękło jej gniazdo w uchwycie lub odkształciły się szczypce |
| Szczotka jest luźna albo zahacza o włosy | zużyte mocowanie szczotki MP/HC-20, deformacja metalowej lokówki MP/HC-06 lub osłony | sprawdzić zaczepy, krawędzie i osiowe osadzenie nasadki na zimnym urządzeniu | część nie powinna obracać się przypadkowo, zsuwać ani odsłaniać ostrych lub silnie nagrzewających się powierzchni |
Jak sprawdzić przewód, grzałkę i połączenia?
Przed otwarciem obudowy odłącz wtyczkę i pozostaw lokosuszarkę do całkowitego ostygnięcia. Pomiary rezystancji oraz ciągłości wykonuje się wyłącznie w urządzeniu odłączonym od sieci. Testy pod napięciem są przeznaczone dla serwisanta posiadającego kwalifikacje, wyposażenie ochronne i bezpieczne stanowisko pomiarowe.
Kontrola przewodu zasilającego
Najpierw obejrzyj przewód MP/HC-17 na całej długości, szczególnie przy wtyczce i miejscu wejścia do uchwytu. Spłaszczenie, pęknięcie izolacji, wyczuwalne zgrubienie lub ślady przegrzania są podstawą do wymiany przewodu.
Po uzyskaniu dostępu do jego zakończeń:
- Odłącz przewód od płytki lub gniazda, aby pozostałe obwody nie wpływały na wynik.
- Ustaw multimetr na pomiar ciągłości albo najniższy odpowiedni zakres rezystancji.
- Zbadaj osobno każdą żyłę między stykiem wtyczki a jej zakończeniem wewnątrz urządzenia.
- Podczas pomiaru delikatnie poruszaj przewodem przy wtyczce i odciążeniu.
Każda żyła powinna zachowywać stabilną ciągłość. Wynik skaczący albo okresowa przerwa wskazują na wewnętrzne nadłamanie. Taki przewód należy wymienić w całości, zachowując fabryczne odciążenie i sposób prowadzenia żył.
Pomiar grzałki MP/HC-09
Od grzałki odłącz co najmniej jeden przewód. Pomiar wykonany bez rozłączenia obwodu może pokazać przejście przez neonówkę, opornik, płytkę lub inną równoległą drogę i prowadzić do błędnego wniosku.
- Brak ciągłości między zaciskami odpowiedniej sekcji oznacza przerwę w spirali, połączeniu albo elemencie zabezpieczającym połączonym szeregowo z grzałką.
- Stabilna, skończona rezystancja potwierdza, że obwód nie jest przerwany, ale nie potwierdza prawidłowej mocy ani bezpiecznej izolacji podczas nagrzewania.
- Niska rezystancja między obwodem grzejnym a dostępną częścią metalową, która nie powinna być elektrycznie połączona z grzałką, może wskazywać na uszkodzenie izolacji. Zwykły multimetr nie zastępuje jednak profesjonalnego pomiaru rezystancji izolacji.
Nie ma jednej wartości rezystancji właściwej dla wszystkich lokosuszarek. Oczekiwany wynik zależy od mocy, sposobu połączenia sekcji oraz konstrukcji grzałki HC-381. Nie należy naprawiać spirali przez skręcanie drutu ani omijać zabezpieczenia termicznego. W strefie wysokiej temperatury przypadkowy materiał lub niewłaściwe połączenie może się utlenić, poluzować i przegrzać obudowę.
Jeżeli w zespole grzejnym znajduje się zabezpieczenie termiczne, jego przerwa może powodować brak grzania lub całkowity brak działania. Nie wolno go mostkować. Zamienny element musi mieć parametry potwierdzone dla konkretnego zespołu grzałki; dostępne materiały nie pozwalają przyjąć uniwersalnej temperatury zadziałania ani prądu znamionowego dla HC-381.
Płytka elektryczna, wiązka i neonówka
Płytkę MP/HC-12 oraz wiązkę MP/HC-16 należy obejrzeć pod kątem pękniętych połączeń, osmalenia, luźnych końcówek i przewodów dotykających grzałki. Jeżeli przełącznik ma kilka położeń, ciągłość jego styków sprawdza się w każdym położeniu osobno. Bez schematu konkretnej płytki nie należy zgadywać funkcji pinów na podstawie koloru przewodu.
Uszkodzona neonówka MP/HC-14 może nie świecić mimo sprawnej funkcji grzania. Odwrotna sytuacja również jest możliwa: kontrolka może działać, chociaż dalsza część obwodu grzałki jest przerwana. Sama kontrolka nie rozstrzyga więc o sprawności płytki ani grzałki.
Dostęp do części i wymiana
W HC-381 występują osobne górna i dolna część obudowy uchwytu oraz przednia osłona i osłona grzałki. Nie należy jednak zakładać, że wszystkie elementy są mocowane wyłącznie widocznymi wkrętami. Przed rozdzieleniem obudowy sprawdź również okolice zaślepki MP/HC-19 i połączenia osłon.
Praktyczna kolejność pracy wygląda następująco:
- Zdejmij szczotkę i inne odłączane elementy, gdy urządzenie jest zimne.
- Udokumentuj zdjęciami położenie obudowy, klawiszy i przewodu.
- Odkręć rozpoznane mocowania i rozdzielaj połówki uchwytu bez wyłamywania zatrzasków.
- Zwróć uwagę na sprężynę klawisza, klosz neonówki oraz elementy przełącznika, które mogą zmienić położenie po otwarciu obudowy.
- Przed odłączeniem wiązki oznacz przewody i wykonaj zdjęcie każdego złącza.
- Po wymianie ułóż przewody w fabrycznych prowadnicach, z dala od grzałki, szczypiec i krawędzi obudowy.
- Sprawdź, czy odciążenie przewodu jest unieruchomione, a żadna żyła nie została ściśnięta między połówkami uchwytu.
Nie uruchamiaj urządzenia z otwartą obudową. Opisane czynności serwisowe dotyczą urządzenia zasilanego napięciem sieciowym i wymagają wiedzy o ochronie przeciwporażeniowej. Pomiary pod napięciem oraz ocena izolacji po naprawie są przeznaczone dla odpowiednio przygotowanego technika.
Jak dobrać część do MPM HC-381?
Najpewniejszą identyfikację zapewnia połączenie pełnego modelu HC-381 z kodem wymontowanej części. Przykładowe oznaczenia to:
- MP/HC-09 – grzałka,
- MP/HC-17 – przewód zasilający,
- MP/HC-15 – gniazdo przewodu,
- MP/HC-12 – płytka elektryczna,
- MP/HC-20 – szczotka nakładana,
- MP/HC-02 – szczypce lokówki,
- MP/HC-03 – sprężyna klawisza,
- MP/HC-04 i MP/HC-18 – części obudowy.
Nie dobieraj elementu tylko dlatego, że ma podobny kształt lub złącze. W grzałce znaczenie mają konstrukcja, mocowania, izolatory i połączenia, a w obudowie także rozmieszczenie zaczepów oraz strona montażu. Przed zamówieniem porównaj kod części, model na tabliczce urządzenia i zdjęcie wymontowanego elementu. Jeśli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki oraz obu stron części.
Inne urządzenia i podzespoły tej grupy można znaleźć w kategorii lokosuszarki MPM Product, ale zgodności między modelami nie należy zakładać bez potwierdzenia kodu części.
FAQ – części i naprawa lokosuszarki MPM HC-381
Czy świecąca neonówka oznacza, że grzałka jest sprawna?
Nie. Neonówka może potwierdzać obecność zasilania tylko w części obwodu. Przerwana grzałka, uszkodzone połączenie albo zabezpieczenie termiczne nadal mogą uniemożliwiać nagrzewanie.
Jak sprawdzić grzałkę HC-381 miernikiem?
Po odłączeniu urządzenia od sieci i całkowitym ostygnięciu odłącz od grzałki co najmniej jeden przewód, a następnie zmierz jej ciągłość lub rezystancję. Przerwa wskazuje na niesprawny obwód. Wynik skończony nie potwierdza jednak izolacji ani poprawnej pracy pod obciążeniem.
Dlaczego lokosuszarka działa tylko po poruszeniu przewodem?
Taki objaw kieruje diagnostykę na przewód, jego gniazdo lub połączenie wewnętrzne. Ciągłość każdej żyły należy sprawdzić podczas delikatnego zginania przewodu przy wtyczce i wejściu do uchwytu. Nie wolno kontynuować używania urządzenia z okresowymi przerwami.
Czy można połączyć przerwaną spiralę grzałki?
Nie należy skręcać ani lutować przypadkowo przerwanego drutu grzejnego. Połączenie pracuje w wysokiej temperaturze i może szybko się utlenić lub przegrzać. Bezpieczniejszym rozwiązaniem jest wymiana właściwego zespołu grzałki MP/HC-09.
Czy sprężyna wystarczy, gdy szczypce nie dociskają?
Nie zawsze. Oprócz sprężyny MP/HC-03 trzeba obejrzeć szczypce MP/HC-02, klawisz oraz gniazda sprężyny w uchwycie. Pękniętego punktu podparcia nie naprawi sama wymiana sprężyny.
Czy część z innej lokosuszarki MPM będzie pasować do HC-381?
Podobny wygląd nie potwierdza zgodności. Należy porównać model urządzenia, kod MP/HC, mocowanie, wymiary oraz połączenia elektryczne. W razie wątpliwości podstawą weryfikacji powinny być zdjęcia tabliczki znamionowej i wymontowanej części.
