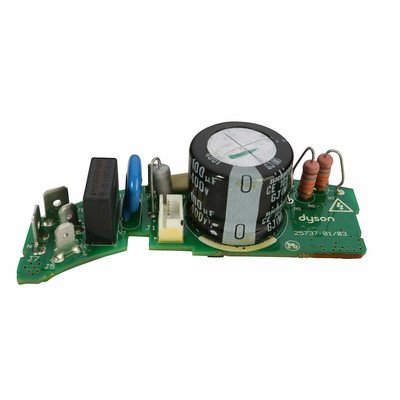

Płyty główne, moduły i elektronika do odkurzacza Dyson
Moduł sterujący Dyson może wymagać wymiany, gdy sprawne zasilanie dociera do urządzenia, lecz silnik, wyświetlacz albo elektroszczotka nie reagują prawidłowo. Podobne objawy powodują jednak zapchany przepływ powietrza, zużyty akumulator, włącznik, przewód lub silnik. Przed zakupem porównaj pełne oznaczenia odkurzacza, numer seryjny i numer części z płytki.
Za co odpowiada elektronika odkurzacza Dyson?
Zakres działania modułu zależy od konstrukcji odkurzacza. W modelach przewodowych płyta może sterować silnikiem głównym, miękkim startem, regulacją mocy lub napędem szczotki. W urządzeniach bezprzewodowych elektronika współpracuje z akumulatorem i jego układem zabezpieczającym, silnikiem, spustem, czujnikami, wyświetlaczem oraz zasilaniem elektroszczotki.
Dlatego określenie „moduł Dyson” nie oznacza jednej zamiennej płytki pasującej do całej serii. Elektronika może występować jako osobny podzespół albo stanowić część korpusu, zespołu silnika, akumulatora bądź rękojeści.
Objawy uszkodzenia modułu i inne możliwe przyczyny
Sam objaw nie potwierdza awarii płyty głównej. Najpierw trzeba ustalić, która część urządzenia nadal działa i w jakich warunkach pojawia się problem.
| Objaw | Co może go powodować | Co sprawdzić przed wymianą modułu | Jak interpretować wynik |
| Odkurzacz nie reaguje | Brak zasilania, przewód, włącznik, ładowarka, akumulator, połączenie lub elektronika | Sprawne gniazdo, stan przewodu i wtyczki, działanie ładowarki, osadzenie akumulatora, styki oraz mechaniczne działanie przycisku | Jeśli zasilanie nie dociera do urządzenia, wymiana płyty nie usunie przyczyny |
| Uruchamia się i wyłącza po chwili | Zator, zabrudzony lub wilgotny filtr, przegrzanie, przeciążenie szczotki, zużyty akumulator, silnik albo moduł | Uruchomić po usunięciu zatorów i wysuszeniu filtrów; porównać zachowanie bez rury i napędzanej końcówki, jeśli instrukcja modelu na to pozwala | Poprawa po odłączeniu osprzętu kieruje diagnostykę na przepływ powietrza, szczotkę, rurę lub jej połączenia, a nie od razu na płytę główną |
| Wyświetlacz działa, ale silnik nie startuje | Przerwany sygnał włącznika, brak komunikacji z baterią, czujnik, silnik, przewody albo stopień mocy modułu | Obejrzeć złącza, taśmy i przewody; sprawdzić, czy wirnik nie jest mechanicznie zablokowany | Działający ekran potwierdza tylko część zasilania i komunikacji. Nie dowodzi, że akumulator może oddać prąd roboczy ani że stopień sterowania silnikiem jest sprawny |
| Silnik ssący pracuje, ale elektroszczotka nie obraca wałka | Włosy na wałku, przeciążenie, uszkodzona głowica, przewody w rurze, styki lub wyjście sterujące | Sprawdzić wałek, styki i zachowanie z inną zgodną końcówką | Jeżeli problem dotyczy wyłącznie jednej szczotki, bardziej prawdopodobna jest usterka końcówki niż głównego modułu |
| Praca zależy od poruszania rękojeścią lub przewodem | Pęknięty przewód, luźne złącze, zużyty włącznik lub spust, uszkodzone luty | Oględziny przewodów przy przegubach i mocowaniach oraz kontrola złączy | Reakcja na poruszanie obudową wskazuje na połączenie mechaniczne lub elektryczne. Nie należy uderzać ani wyginać urządzenia w celu jego uruchomienia |
| Komunikat o filtrze lub blokadzie mimo czystych kanałów | Niedosuszony albo źle osadzony filtr, niewidoczny zator, nieszczelność, czujnik lub elektronika | Sprawdzić montaż filtra, uszczelki, kanały i cyklon zgodnie z instrukcją konkretnego modelu | Komunikat może być skutkiem rzeczywistego ograniczenia przepływu albo nieprawidłowego sygnału. Sam nie wskazuje części do zakupu |
W odkurzaczach przewodowych zadziałanie zabezpieczenia termicznego może wyglądać jak awaria modułu. Po odłączeniu urządzenia należy usunąć blokadę i pozostawić je do ostygnięcia przez czas wskazany w instrukcji. Dla rodziny DC51 producent przewiduje kontrolę rury, kanałów, głowicy i filtrów po około 1–2 godzinach chłodzenia.
Kolejność diagnostyki przed zakupem elektroniki
1. Ustal, czy problem dotyczy całego urządzenia
Jeżeli nie działa wyłącznie spust lub przycisk, sprawdź jego elementy mechaniczne i elektryczne. Odpowiednie części znajdują się w kategorii przycisków i włączników Dyson. Pęknięta blokada przycisku może nie dociskać włącznika, mimo że sama elektronika pozostaje sprawna.
W modelu przewodowym skontroluj przewód na całej długości, szczególnie przy wtyczce, wejściu do obudowy i ruchomych połączeniach. Przeciętego, nadtopionego lub przetartego kabla nie należy podłączać do sieci.
2. Wyklucz ograniczenie przepływu i przegrzanie
Pulsowanie, przerywanie i wyłączanie pod obciążeniem mogą być reakcją ochronną, a nie uszkodzeniem płyty. Opróżnij pojemnik, sprawdź rurę, wąż, cyklon, wloty i głowicę. Wałek powinien obracać się swobodnie po usunięciu włosów i włókien.
Filtr myj tylko wtedy, gdy producent przewidział taką możliwość. W bezprzewodowych modelach Dyson umyty filtr należy dokładnie wysuszyć przez co najmniej 24 godziny i zamontować dopiero po potwierdzeniu, że nie pozostała w nim wilgoć. Mokry filtr ogranicza przepływ i może zagrozić silnikowi. Zużyte lub uszkodzone wkłady znajdziesz w kategorii filtrów do odkurzaczy Dyson.
3. Sprawdź źródło zasilania
W urządzeniu bezprzewodowym obserwuj zachowanie podczas ładowania, sygnalizację diod lub komunikaty ekranu. Upewnij się, że styki są czyste, suche, nieprzypalone i prawidłowo do siebie przylegają. Pęknięty, spuchnięty, przegrzany lub zalany akumulator wyłącz z użytkowania.
Pomiar napięcia akumulatora bez obciążenia ma ograniczoną wartość diagnostyczną. Układ zabezpieczający może udostępniać napięcie potrzebne do komunikacji, a jednocześnie nie zezwalać na przepływ prądu roboczego. Próba pod obciążeniem, analiza komunikacji i pomiary na otwartym urządzeniu wymagają znajomości konkretnej wersji oraz wyposażenia serwisowego. Jeśli diagnoza wskazuje źródło energii, porównaj akumulatory Dyson i ładowarki Dyson według zgodności katalogowej.
4. Oceń silnik i połączenia
Brak startu może wynikać z zablokowanego wirnika, zużycia silnika lub przerwy między silnikiem a płytą. Obrót należy sprawdzać wyłącznie po bezpiecznym odłączeniu zasilania i tylko wtedy, gdy konstrukcja pozwala uzyskać dostęp bez uszkadzania zespołu.
Nie podłączaj silnika „na krótko” i nie mostkuj modułu. W odkurzaczach bezprzewodowych silnik może wymagać sterowania elektronicznego, natomiast w urządzeniach sieciowych występuje niebezpieczne napięcie. Jeśli pomiary potwierdzą uszkodzenie jednostki napędowej, przejdź do kategorii silników do odkurzaczy Dyson.
Jak sprawdzić płytę sterującą?
Po wyjęciu wtyczki lub odłączeniu wymiennego akumulatora można rozpocząć od oględzin dostępnych złączy. W urządzeniu sieciowym kondensatory mogą zachować niebezpieczny ładunek również po odłączeniu przewodu.
Opisane pomiary elektroniczne i prace przy otwartym urządzeniu wymagają odpowiednich kwalifikacji, doświadczenia, ochrony ESD oraz właściwych narzędzi. Diagnostyka obwodów pod napięciem sieciowym nie jest przeznaczona dla osoby bez przygotowania.
Podczas oględzin warto szukać:
- śladów wilgoci, zielonego lub białego nalotu i korozji przy przelotkach;
- zwęglonych elementów, przebarwień laminatu i stopionych złączy;
- pękniętych lutów przy ciężkich elementach i gniazdach;
- naderwanych taśm, przewodów albo pól lutowniczych;
- brakujących elementów SMD po wcześniejszym czyszczeniu lub nieudanej naprawie;
- pyłu przewodzącego i zanieczyszczeń pozostawionych w obudowie.
Przed pomiarem rezystancji lub ciągłości obwodu płytę trzeba odłączyć od wszystkich źródeł zasilania. Sprawdzenie bezpiecznika, przewodu, włącznika lub ścieżki może wykazać przerwę, ale prawidłowa ciągłość nie potwierdza działania sterownika, tranzystorów mocy ani komunikacji z akumulatorem.
Nie istnieje jedna prawidłowa rezystancja lub uniwersalny pinout dla wszystkich modułów Dyson. Pomiary napięć należy odnosić do schematu i dokumentacji konkretnej płyty. Przypadkowe zwieranie punktów pomiarowych może uszkodzić procesor, stopień mocy, akumulator albo silnik.
Dostęp do modułu i wymiana
Miejsce montażu zależy od modelu. Płyta może znajdować się w korpusie silnika, rękojeści, zespole kulowym odkurzacza pionowego albo przy układzie regulacji. Przed demontażem znajdź instrukcję lub rysunek części właściwy dla pełnego oznaczenia urządzenia. Nie zakładaj, że sposób rozbierania V11 będzie odpowiedni dla DC51 lub innej konstrukcji.
Typowa organizacja bezpiecznej wymiany obejmuje:
- Odłączenie przewodu sieciowego albo wyjęcie wymiennego akumulatora.
- Opróżnienie pojemnika i zdjęcie tylko tych elementów obudowy, które wskazuje dokumentacja danego modelu.
- Wykonanie zdjęć przewodów, złączy, uszczelek i izolatorów przed ich odłączeniem.
- Zwolnienie zatrzasków złączy bez ciągnięcia za przewody.
- Porównanie obu modułów: numerów, rozmieszczenia gniazd, mocowań, radiatorów i wersji wykonania.
- Odtworzenie izolacji, prowadzenia przewodów i uszczelnień. Przewód nie może zostać przyciśnięty obudową ani wejść w zakres ruchu mechanizmu.
- Sprawdzenie ręką swobody ruchomych części, kompletności obudowy i prawidłowego osadzenia filtrów przed uruchomieniem.
Modułu nie należy myć wodą ani agresywnym środkiem. Usunięcie korozji i naprawa połączeń mają sens tylko wtedy, gdy można ocenić stan ścieżek, przelotek i elementów półprzewodnikowych. Sama wymiana widocznie spalonego podzespołu może nie wystarczyć, jeżeli przyczyną było zwarcie silnika, przewodu lub elementu współpracującego.
Nie każdy moduł wymaga programowania, ale nie każdy jest również gotowy do pracy po mechanicznym zamontowaniu. Informacja o kodowaniu, kalibracji albo sparowaniu musi dotyczyć konkretnego numeru części i wariantu odkurzacza.
Jak dobrać moduł sterujący Dyson?
Do doboru przygotuj pełne oznaczenie modelu, wariant urządzenia, numer seryjny oraz numer części nadrukowany na module lub jego etykiecie. Warto wykonać zdjęcie tabliczki i obu stron starej płytki. Numer znaleziony tylko na pojedynczym elemencie elektronicznym nie musi być numerem całego modułu.
Numer seryjny w odkurzaczach Dyson może znajdować się:
- w modelach bezprzewodowych — na akumulatorze, wewnątrz uchwytu, za pojemnikiem, filtrem lub w menu ekranu;
- w modelach przewodowych cylindrycznych — za pojemnikiem albo na spodzie obudowy;
- w modelach przewodowych pionowych — za pojemnikiem, pod uchwytem lub na spodzie urządzenia, często między kołami.
Nie dobieraj elektroniki wyłącznie po nazwie handlowej, wyglądzie płytki lub liczbie pinów. W obrębie jednej serii mogą występować różne napięcia, układy złączy, wersje regionalne, silniki i oprogramowanie. Najbezpieczniejszym następnym krokiem jest porównanie pełnych danych urządzenia oraz numeru starego modułu ze zgodnością katalogową. Pozostałe grupy podzespołów znajdziesz w kategorii części zamiennych do odkurzaczy Dyson.
FAQ – moduły i elektronika Dyson
Czy brak reakcji odkurzacza oznacza uszkodzenie płyty głównej?
Nie. W modelu przewodowym należy wcześniej wykluczyć gniazdo, przewód, włącznik, złącza, zabezpieczenie termiczne i silnik. W bezprzewodowym podobny objaw mogą powodować ładowarka, akumulator, spust, zabrudzony przepływ powietrza lub brak komunikacji między podzespołami.
Czy działający wyświetlacz potwierdza sprawność akumulatora?
Nie. Wyświetlacz może otrzymywać zasilanie potrzebne do komunikacji, mimo że akumulator nie oddaje prądu wymaganego przez silnik. Również sprawny ekran nie potwierdza działania stopnia mocy na płycie.
Czy moduł można sprawdzić multimetrem?
Multimetr pozwala znaleźć niektóre przerwy, zwarcia, uszkodzone przewody i brak zasilania określonej sekcji. Bez schematu i warunków pomiaru nie potwierdzi jednak pełnej sprawności procesora, komunikacji, czujników ani sterowania silnikiem.
Dlaczego Dyson wyłącza się po kilku sekundach?
Możliwy jest zator, mokry lub zabrudzony filtr, przeciążona elektroszczotka, przegrzanie, zużyty akumulator, usterka silnika albo elektroniki. Istotne jest, czy urządzenie działa bez rury lub napędzanej końcówki i czy wraca do pracy po usunięciu blokad oraz ostygnięciu.
Czy podobny wizualnie moduł będzie pasował?
Nie musi. Identyczne mocowanie i złącze nie potwierdzają napięcia, wersji sterownika, zgodności z silnikiem ani oprogramowania. Porównaj numer części, pełny model, wariant i numer seryjny urządzenia.
Czy nowy moduł Dyson trzeba programować?
Zależy to od rodzaju części i modelu. Niektóre zespoły są dostarczane jako kompletne elementy, a inne mogą wymagać konfiguracji lub występować w kilku wersjach. Potwierdź tę informację dla konkretnego numeru katalogowego przed zakupem.
