Zwijacze kabla i przewody zasilające do odkurzacza Dyson
Zwijacze kabla i przewody zasilające do przewodowych odkurzaczy Dyson pomagają usunąć problemy ze zwijaniem, zacinaniem kabla oraz przerywaniem zasilania. Przed zakupem warto odróżnić awarię mechanizmu od uszkodzenia żyły przewodu, wtyczki lub włącznika. Część dobieraj według pełnego modelu, numeru seryjnego i oznaczenia wymontowanego zespołu.
Zwijacz kabla Dyson — usterka mechaniczna czy elektryczna?
Zwijacz w przewodowym odkurzaczu Dyson łączy dwie funkcje: przechowuje przewód na bębnie oraz przekazuje zasilanie z kabla do instalacji urządzenia. Awaria może więc dotyczyć sprężyny i blokady zwijania, samego przewodu albo styków elektrycznych wewnątrz zespołu.
Objawy mechaniczne i elektryczne wymagają innej kolejności sprawdzania. Kabel, który nie wraca do obudowy, nie oznacza automatycznie przerwy w zasilaniu. Z kolei odkurzacz przerywający pracę podczas poruszania przewodem może mieć sprawną sprężynę, lecz uszkodzoną żyłę kabla lub połączenie ślizgowe zwijacza.
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek |
| Kabel nie zwija się | zakleszczenie przewodu, osłabiona lub odczepiona sprężyna, źle osadzony bęben | rozwiń przewód bez szarpania i sprawdź, czy wraca płynnie po zwolnieniu blokady | brak poprawy po rozprostowaniu kabla wskazuje na potrzebę kontroli mechanizmu |
| Kabel zwija się tylko częściowo | skręcony lub zabrudzony przewód, tarcie o prowadnicę, osłabiony napęd sprężynowy | oczyść rozwinięty przewód suchą ściereczką i obserwuj, w którym miejscu ruch się zatrzymuje | zatrzymywanie zawsze w podobnym położeniu może wskazywać na problem wewnątrz bębna |
| Kabel samoczynnie wraca do obudowy | niesprawny hamulec, zapadka albo element uruchamiany przyciskiem | sprawdź, czy przycisk odbija i czy blokada utrzymuje kilka różnych długości przewodu | prawidłowa praca sprężyny nie wyklucza uszkodzenia hamulca |
| Odkurzacz działa tylko przy określonej długości kabla | pęknięta żyła, uszkodzenie przy wtyczce lub wejściu do bębna, niestabilny styk zwijacza | przy odłączonym urządzeniu wykonaj pomiar ciągłości podczas powolnego wysuwania kabla | zanik przejścia zależny od położenia przewodu wskazuje na usterkę w torze zasilania |
| Odkurzacz w ogóle się nie uruchamia | gniazdo, przewód, zwijacz, włącznik, zabezpieczenie termiczne, moduł albo silnik | zacznij od gniazda i oględzin kabla, następnie sprawdź ciągłość od wtyczki do wyjść zwijacza | sprawny przewód i zwijacz oznaczają konieczność dalszej diagnostyki urządzenia |
Co można sprawdzić bez rozbierania odkurzacza?
Najpierw odłącz wtyczkę i obejrzyj cały dostępny przewód. Przetarcia, pęknięta izolacja, spłaszczenie po przytrzaśnięciu oraz trwałe załamania przy wtyczce lub wejściu do obudowy są podstawą do wycofania odkurzacza z użytkowania. Uszkodzenia nie należy zakrywać samą taśmą izolacyjną ani testować przez ponowne podłączenie do sieci.
Jeżeli problem dotyczy wyłącznie zwijania:
- Rozprostuj przewód i usuń jego skręcenia.
- Wyciągaj go powoli, bez dochodzenia siłą do ogranicznika.
- Przy zwijaniu prowadź kabel ręką i trzymaj wtyczkę, aby nie uderzyła w obudowę.
- Zwróć uwagę, czy przycisk zwalniający wraca do położenia spoczynkowego.
Jednorazowe odblokowanie po rozprostowaniu kabla przemawia za zakleszczeniem, ale powtarzające się zacięcia wymagają sprawdzenia prowadzenia przewodu i mechanizmu bębna.
Jak sprawdzić przewód zasilający i zwijacz miernikiem?
Pomiar wykonuje się przy wtyczce wyjętej z gniazda oraz po odłączeniu wyjść zwijacza od pozostałych obwodów odkurzacza. Odseparowanie zespołu jest ważne, ponieważ silnik, filtr przeciwzakłóceniowy lub elektronika mogą utworzyć dodatkową drogę pomiarową i utrudnić interpretację wyniku.
Ustaw multimetr na test ciągłości albo niski zakres rezystancji. Jedną sondę przyłóż do pierwszego styku wtyczki, a drugą do jednego z przewodów wyjściowych zwijacza. Następnie sprawdź drugi styk wtyczki i drugie wyjście. Każdy styk powinien łączyć się ze swoim torem, a nie jednocześnie z obydwoma wyjściami.
Podczas pomiaru powoli wysuwaj i wsuwaj kabel oraz delikatnie poruszaj nim przy wtyczce i przy wejściu do bębna:
- stabilne przejście każdego toru oznacza, że podstawowy test nie wykrył przerwy;
- brak przejścia jednego toru wskazuje na przerwaną żyłę, uszkodzoną wtyczkę, połączenie lub styk zwijacza;
- wynik zanikający przy zmianie położenia kabla przemawia za uszkodzeniem mechanicznym przewodu albo niestabilnym stykiem;
- połączenie pomiędzy dwoma odseparowanymi torami może oznaczać zwarcie i wyklucza dalsze użytkowanie części.
Zwykły multimetr pracuje niskim napięciem. Poprawny wynik ciągłości nie potwierdza stanu izolacji pod napięciem sieciowym ani bezpieczeństwa przewodu po przecięciu, przegrzaniu lub silnym zgnieceniu. Takie uszkodzenia wymagają wymiany zespołu albo badań odpowiednim miernikiem izolacji przez osobę z kwalifikacjami.
Jeżeli oba tory zwijacza są stabilne, a odkurzacz nadal się nie uruchamia, należy sprawdzić włącznik, połączenia, zabezpieczenie termiczne i silnik. Element uruchamiany przyciskiem obudowy może nie naciskać właściwego włącznika lub sam włącznik może nie zmieniać stanu. Odpowiednie części znajdują się w kategorii przyciski i włączniki do odkurzaczy Dyson.
Dostęp do zwijacza i wymiana zespołu
Droga demontażu zależy od konstrukcji odkurzacza. W cylindrycznych modelach Dyson zwijacz znajduje się wewnątrz głównego korpusu, dlatego zwykle trzeba wyjąć pojemnik, zdemontować odpowiednie elementy podwozia lub kół oraz rozdzielić części obudowy. Nie należy podważać korpusu siłą, dopóki nie zostaną odnalezione wszystkie mocowania i zatrzaski.
W rodzinie DC52 dostęp do bębna wymaga rozebrania znacznej części korpusu. Zwijacz pozostaje w górnej części obudowy w sąsiedztwie filtra HEPA, a przewody prowadzą do silnika i włącznika. Tego przebiegu nie wolno przenosić bez sprawdzenia na inne serie, takie jak DC19, DC29 czy pozostałe konstrukcje Ball.
Przed odłączeniem instalacji zrób czytelne zdjęcia położenia przewodów, zaczepów i odciążeń kabla. Złącza zwalniaj za ich obudowy lub blokady — nie ciągnij za przewody. Nowy zespół musi wejść we właściwe prowadnice i nie może zostać ściśnięty przez źle ułożoną obudowę.
Przed całkowitym zamknięciem korpusu sprawdź bez podłączania do sieci, czy przewód:
- wysuwa się bez ocierania;
- blokuje się w kilku położeniach;
- zwija się płynnie po zwolnieniu hamulca;
- nie powoduje przesuwania zwijacza w mocowaniach.
W DC52 nieprawidłowe osadzenie lub naprężenie bębna przy składaniu może zablokować zwijanie mimo sprawnego nowego zespołu. Najpierw należy więc potwierdzić swobodny ruch mechanizmu, a dopiero później dokończyć montaż obudowy.
Nie rozbieraj samego bębna sprężynowego bez właściwego wyposażenia i doświadczenia. Sprężyna jest zgromadzonym źródłem energii i po zwolnieniu może gwałtownie wysunąć się z obudowy. Bezpieczniejszą naprawą jest wymiana kompletnego zwijacza z przewodem, jeżeli producent części nie przewidział obsługi jego wnętrza.
Opisane prace przy instalacji sieciowej wymagają wiedzy o ochronie przeciwporażeniowej, właściwych narzędzi oraz kontroli urządzenia po złożeniu. Pomiary pod napięciem i badanie izolacji są przeznaczone dla wykwalifikowanego technika. Nie wolno omijać zwijacza prowizorycznym przewodem ani pozostawiać niezabezpieczonych połączeń wewnątrz korpusu.
Jak dobrać zwijacz lub przewód do odkurzacza Dyson?
Sam napis „DC52” albo podobny wygląd bębna nie wystarczają do potwierdzenia zgodności. Zespoły mogą różnić się obudową, uchwytami, długością i wersją przewodu, złączami, współpracą z przyciskiem oraz sposobem prowadzenia kabla.
Przed zakupem przygotuj:
- pełną nazwę modelu z tabliczki znamionowej;
- numer seryjny urządzenia;
- pełne oznaczenie wymontowanego zwijacza, łącznie z kreskami i końcówką wariantu;
- zdjęcie złączy, uchwytów oraz sposobu zamocowania części;
- informację, czy potrzebny jest kompletny zwijacz z przewodem i wtyczką, czy oddzielny element instalacji.

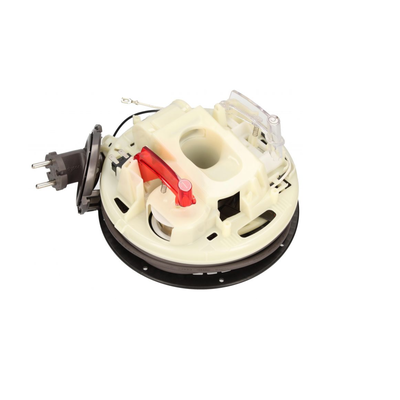

W cylindrycznych odkurzaczach Dyson numer seryjny znajduje się zazwyczaj za pojemnikiem na zanieczyszczenia albo na spodzie korpusu. Jeżeli na starej części widnieje numer w rodzaju 965641-01, porównaj całe oznaczenie — zapis bez końcówki lub z innym wariantem nie powinien być uznawany automatycznie za tę samą część.
Pełny przegląd grup podzespołów dostępnych do przewodowych i bezprzewodowych urządzeń znajduje się w kategorii części zamienne odkurzaczy Dyson. Do potwierdzenia zwijacza najlepiej wykorzystać jednocześnie dane urządzenia i oznaczenie starego zespołu, a w razie wątpliwości przesłać zdjęcie tabliczki znamionowej oraz wymontowanej części.
Jak ograniczyć zużycie przewodu i zwijacza?
Nie wyciągaj kabla, ciągnąc odkurzacz za przewód, i nie przekraczaj oznaczenia maksymalnego rozwinięcia. Podczas zwijania kontroluj przewód ręką, szczególnie w końcowej fazie. Zapobiega to uderzaniu wtyczki w korpus i gwałtownemu obciążaniu sprężyny.
Nie przejeżdżaj odkurzaczem po kablu, nie przeciągaj go wokół ostrych krawędzi i nie odłączaj urządzenia przez szarpnięcie za przewód. Lepki brud usuń z kabla lekko wilgotną ściereczką po odłączeniu urządzenia, a przed zwinięciem dokładnie go osusz.
FAQ — zwijacze kabla do odkurzaczy Dyson
Czy brak zwijania oznacza, że trzeba wymienić cały zwijacz?
Nie zawsze. Najpierw wyklucz skręcenie lub zakleszczenie przewodu oraz problem z przyciskiem zwalniającym. Jeżeli kabel nadal nie wraca, mechanizm hałasuje albo sprężyna nie wytwarza wyczuwalnej siły, uzasadniona jest kontrola bębna i jego mocowania. Rozbieranie zamkniętego mechanizmu sprężynowego nie jest zalecane bez przygotowania.
Dlaczego odkurzacz wyłącza się podczas wysuwania kabla?
Zmiana działania zależna od długości przewodu wskazuje na możliwą przerwę żyły, uszkodzenie przy wtyczce lub wejściu do zwijacza albo niestabilny styk bębna. Należy odłączyć zespół i zmierzyć ciągłość obu torów podczas powolnego poruszania przewodem.
Czy można używać odkurzacza z przetartym przewodem?
Nie. Widoczne uszkodzenie izolacji, ślady przegrzania lub odsłonięte żyły stwarzają ryzyko porażenia i zwarcia. Nie jest to usterka, którą należy zabezpieczać samą taśmą. Przewód lub kompletny zwijacz trzeba prawidłowo wymienić i sprawdzić przed użyciem.
Czy sprawna ciągłość przewodu potwierdza, że zwijacz jest bezpieczny?
Nie. Test ciągłości wykrywa przede wszystkim przerwę w obwodzie i niektóre zwarcia. Nie ocenia pełnej wytrzymałości izolacji przy napięciu sieciowym ani uszkodzeń pojawiających się dopiero pod obciążeniem. Wątpliwy przewód powinien przejść badanie izolacji lub zostać wymieniony.
Czy zwijacz z Dyson DC52 pasuje do każdego odkurzacza z serii Cinetic?
Nie należy tego zakładać. O zgodności decyduje konkretny wariant urządzenia oraz pełny numer części, a nie wyłącznie nazwa serii. Porównaj model, numer seryjny, oznaczenie starego zwijacza, mocowania i złącza.
