Termostaty
Termostaty do bojlerów Ariston sterują grzaniem wody lub zabezpieczają podgrzewacz przed przegrzaniem. Brak grzania, zbyt gorąca woda albo częste wyłączanie zabezpieczenia wymagają sprawdzenia także grzałki, przewodów, sondy i elektroniki. Właściwą część dobierz według pełnych oznaczeń urządzenia, numeru starego termostatu, sposobu montażu i parametrów elektrycznych.
Termostat roboczy, ogranicznik temperatury czy sonda?
W podgrzewaczach Ariston układ kontroli temperatury nie zawsze składa się z jednej części. W prostszych urządzeniach mechaniczny termostat roboczy bezpośrednio załącza i rozłącza obwód grzałki. Może być połączony z pokrętłem regulacji oraz elementem wsuwanym do suchej tulei pomiarowej.
Oddzielną funkcję pełni termostat bezpieczeństwa, nazywany również ogranicznikiem temperatury lub zabezpieczeniem termicznym. Jego zadaniem jest przerwanie grzania po przekroczeniu bezpiecznej temperatury. Niektóre wykonania mają ręczny przycisk resetu, ale ponowne załączenie bez ustalenia przyczyny przegrzania nie jest naprawą.

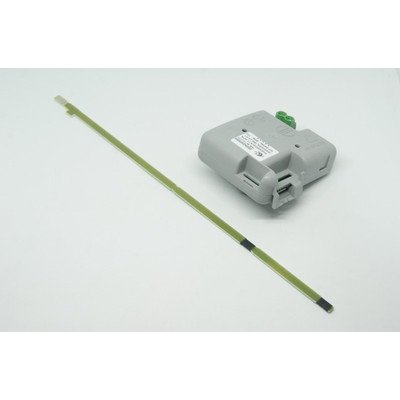

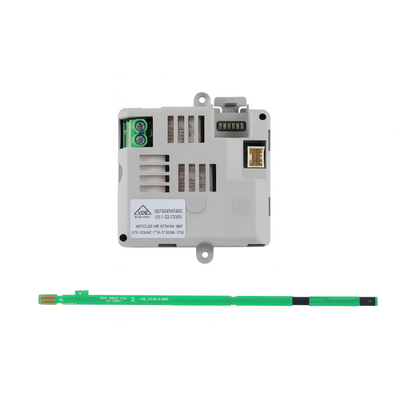

W elektronicznych ogrzewaczach temperatura może być mierzona przez sondę NTC, a pracą grzałki steruje moduł elektroniczny. W takim układzie objaw przypominający awarię termostatu może wynikać z uszkodzenia sondy, przewodów, złącza albo elektroniki. Nie należy automatycznie zastępować sondy termostatem mechanicznym ani odwrotnie.
Objawy i kolejność diagnostyki
| Objaw | Możliwe przyczyny | Co pozwala je rozróżnić |
| Woda pozostaje zimna | brak zasilania, zadziałanie ogranicznika, przerwa w przewodach, uszkodzona grzałka, termostat, sonda lub moduł | sprawdzenie zasilania, oględziny złączy, test ogranicznika, grzałki i właściwego elementu pomiarowego |
| Kontrolka grzania świeci, ale woda jest zimna | przepalona grzałka, uszkodzone połączenie, błąd sterowania | sama kontrolka może oznaczać żądanie grzania, a nie rzeczywisty przepływ prądu przez grzałkę |
| Woda jest znacznie za gorąca | sklejone styki termostatu, błędny pomiar temperatury, nieprawidłowe osadzenie czujnika, uszkodzenie sterowania | trzeba sprawdzić, czy styki termostatu rozłączają się po osiągnięciu progu i czy czujnik jest prawidłowo wsunięty |
| Zabezpieczenie termiczne regularnie wyłącza ogrzewacz | termostat roboczy nie rozłącza, czujnik nie odbiera temperatury, grzałka ma uszkodzenie do obudowy, duże osady lub usterka modułu | ponowne wyzwolenie po resecie wskazuje na potrzebę dalszej diagnostyki, nie na wadę samego przycisku |
| Wody jest mniej lub nagrzewa się wolniej | kamień na grzałce, częściowo uszkodzona grzałka, zimniejsza woda zasilająca, duży pobór, problem hydrauliczny | kontrola czasu nagrzewania i grzałki pomaga oddzielić problem mocy grzewczej od regulacji temperatury |
| Temperatura zmienia się przy poruszaniu pokrętłem lub przewodami | wypalone styki, luźne konektory, przegrzane przewody, zużyty mechanizm regulatora | oględziny mogą ujawnić przebarwienia, stopioną izolację, korozję albo słabo trzymające złącza |
Jeżeli z kranu wydobywa się para lub woda jest niebezpiecznie gorąca, należy odłączyć podgrzewacz od zasilania i nie uruchamiać go ponownie do czasu sprawdzenia układu regulacji oraz zabezpieczenia. Woda o temperaturze przekraczającej 50°C może spowodować poważne oparzenie.
Jak sprawdzić termostat mechaniczny?
Pomiar wykonuje się przy urządzeniu odłączonym od sieci i po potwierdzeniu braku napięcia. Przed odpięciem przewodów warto wykonać czytelne zdjęcie połączeń. Co najmniej jeden przewód badanego obwodu należy odłączyć, aby miernik nie wskazywał przejścia przez grzałkę lub inną gałąź instalacji.
- Ustaw multimetr na pomiar ciągłości albo małej rezystancji.
- Zidentyfikuj parę styków roboczych na podstawie schematu konkretnego termostatu. Nie zakładaj uniwersalnego układu zacisków.
- Gdy temperatura czujnika znajduje się poniżej nastawy i termostat zgłasza potrzebę grzania, styki robocze powinny być zwarte.
- Po obniżeniu nastawy poniżej aktualnej temperatury czujnika styki powinny się rozłączyć. Zmianie może towarzyszyć słyszalne kliknięcie.
- Brak przejścia w obu położeniach może oznaczać przerwę w termostacie lub otwarte zabezpieczenie. Stałe zwarcie mimo przekroczenia nastawy wskazuje na problem ze stykami albo mechanizmem pomiarowym.
Pojedynczy pomiar ciągłości nie potwierdza pełnej sprawności termostatu. Element może przewodzić na zimno, lecz rozłączać przy niewłaściwej temperaturze, reagować niestabilnie albo nie przenosić prawidłowo obciążenia mimo poprawnego wyniku uzyskanego małym prądem miernika. Pełniejszy test wymaga kontrolowanej zmiany temperatury czujnika i porównania momentu przełączenia z dokumentacją danego wykonania.
Kapilary, trzpienia i bańki pomiarowej nie wolno zginać pod ostrym kątem, skracać ani rozszczelniać. Uszkodzony układ kapilarny nie nadaje się do regulacji lub napełniania w warunkach domowych.
Reset zabezpieczenia termicznego
Jeżeli ogranicznik ma przycisk ręcznego resetu, można go nacisnąć dopiero po odłączeniu zasilania, ostygnięciu wody i uzyskaniu bezpiecznego dostępu do części. Zadziałanie przycisku oznacza jedynie, że obwód został ponownie zamknięty.
Przed dalszą eksploatacją należy ustalić, dlaczego temperatura wzrosła za bardzo. Do sprawdzenia są zwłaszcza:
- termostat roboczy i jego zdolność do rozłączania styków;
- prawidłowe wsunięcie czujnika do tulei pomiarowej;
- przewody i złącza pomiędzy regulatorem, zabezpieczeniem i grzałką;
- stan grzałki do ogrzewacza Ariston, w tym jej izolacja względem obudowy;
- sonda temperatury i moduł w urządzeniach elektronicznych;
- osady ograniczające prawidłowe przekazywanie ciepła.
Jeżeli zabezpieczenie ponownie wyłącza bojler, dalsze resetowanie może ukrywać niebezpieczną usterkę.
Co sprawdzić poza termostatem?
Grzałka
Po odłączeniu przewodów można zmierzyć rezystancję pomiędzy zaciskami grzałki. Wynik należy porównać z mocą i napięciem podanymi dla konkretnego elementu; orientacyjną wartość dla grzałki rezystancyjnej wyznacza zależność R = U² / P. Nieskończona rezystancja oznacza przerwę, ale poprawny pomiar między zaciskami nie wyklucza uszkodzenia izolacji.
Badanie izolacji pomiędzy zaciskiem grzałki a metalową kryzą powinno być wykonywane odpowiednim miernikiem rezystancji izolacji. Zwykły multimetr może nie ujawnić przebicia pojawiającego się dopiero pod napięciem lub po rozgrzaniu.
Przewody i konektory
Luźny konektor zwiększa rezystancję połączenia i może się silnie nagrzewać. Osmolenie, stopiona osłona, przebarwiony zacisk albo krucha izolacja wymagają usunięcia przyczyny i wymiany uszkodzonych elementów. Założenie nowego termostatu na przegrzany, słabo trzymający konektor może szybko uszkodzić również nową część.
Sonda NTC i elektronika
Rezystancję sondy NTC mierzy się po odłączeniu jej od modułu i porównuje z tabelą właściwą dla konkretnego modelu oraz temperatury pomiaru. Nie istnieje jedna wartość rezystancji odpowiednia dla wszystkich sond Ariston. Wynik zmieniający się płynnie podczas ogrzewania lub chłodzenia potwierdza reakcję czujnika, ale nie wyklucza przesunięcia charakterystyki ani problemu z przewodem.
Pomiary napięcia, poboru prądu i sygnałów na pracującym urządzeniu są przeznaczone dla wykwalifikowanego technika. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, zabezpieczeń i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Dostęp i wymiana termostatu w bojlerze Ariston
W wielu zbiornikowych ogrzewaczach Ariston termostat znajduje się w komorze elektrycznej przy grzałce, pod dolną, boczną albo czołową osłoną serwisową. W małych ogrzewaczach nadumywalkowych, modelach poziomych i urządzeniach z wyświetlaczem sposób dostępu może być inny. Przed demontażem trzeba sprawdzić instrukcję właściwą dla pełnego oznaczenia urządzenia.
Typowa kolejność dla termostatu montowanego w suchej tulei wygląda następująco:
- Odłącz obwód zasilający, zabezpiecz go przed przypadkowym włączeniem i potwierdź brak napięcia.
- Zdejmij osłonę komory elektrycznej bez ciągnięcia przewodów kontrolki lub panelu.
- Zrób zdjęcie połączeń i oznacz przewody, jeżeli ich położenie nie jest jednoznaczne.
- Odłącz konektory, chwytając za złącza, a nie za przewody.
- Zwolnij mocowanie termostatu i wysuń czujnik prosto z tulei. Nie obracaj ani nie wyginaj kapilary lub trzpienia na siłę.
- Oczyść suche gniazdo bez wciskania zabrudzeń w głąb i sprawdź, czy nie ma śladów wilgoci.
- Wsuń nowy element na właściwą głębokość, zamocuj go stabilnie i odtwórz połączenia zgodnie ze schematem oraz zdjęciem.
- Przed zamknięciem osłony sprawdź ułożenie przewodów, przewód ochronny i stan konektorów.
Wymiana samego termostatu wsuniętego w suchą tuleję zwykle nie wymaga opróżniania zbiornika. Spuszczenie wody jest natomiast konieczne, gdy demontaż obejmuje kryzę, grzałkę, uszczelkę lub element mający bezpośredni kontakt z wodą. Jeżeli zbiornik został opróżniony, przed włączeniem zasilania trzeba go całkowicie napełnić i odpowietrzyć przez otwarty punkt poboru ciepłej wody. Uruchomienie grzałki bez wody może zniszczyć ją w krótkim czasie.
Po naprawie należy obserwować pełny cykl: rozpoczęcie nagrzewania, osiągnięcie temperatury, rozłączenie grzałki i ponowne załączenie po zużyciu części ciepłej wody. Kontrolka nie zastępuje sprawdzenia rzeczywistej temperatury i poboru energii.
Jak dobrać termostat do podgrzewacza Ariston?
Podobny wygląd, liczba konektorów albo sama pojemność zbiornika nie potwierdzają zgodności. W obrębie jednej nazwy handlowej mogą występować wersje pionowe i poziome, różne moce grzałek, zakresy regulacji oraz wykonania mechaniczne i elektroniczne.
Przed wyborem porównaj:
- pełny model oraz wszystkie kody i numery z tabliczki znamionowej ogrzewacza;
- numer części nadrukowany na starym termostacie lub module;
- przeznaczenie elementu: regulator roboczy, ogranicznik przegrzewu, termostat zespolony czy moduł z termostatem;
- dopuszczalne napięcie i obciążalność styków;
- zakres regulacji albo temperaturę zadziałania zabezpieczenia;
- układ i funkcję zacisków, nie tylko ich liczbę;
- długość, średnicę i sposób osadzenia trzpienia, bagnetu, kapilary lub bańki;
- mocowanie, położenie pokrętła i orientację montażu;
- zgodność z grzałką, kryzą oraz panelem sterowania.
Nie należy zastępować ogranicznika temperatury częścią o wyższym progu ani omijać zabezpieczenia. Jeśli oznaczenie urządzenia jest nieczytelne, przygotuj zdjęcie całej tabliczki znamionowej, starego termostatu z numerami oraz jego złączy i mocowania. Pozwala to sprawdzić zgodność katalogową bez kupowania części na podstawie samego zdjęcia produktu.
Pełną grupę podzespołów przeznaczonych do tych urządzeń znajdziesz w kategorii części zamiennych do bojlerów i ogrzewaczy Ariston.
FAQ – termostaty do bojlerów Ariston
Czy brak grzania oznacza uszkodzony termostat?
Nie. Ten sam objaw może spowodować brak zasilania, otwarte zabezpieczenie termiczne, uszkodzona grzałka, wypalone złącze, sonda NTC albo moduł. Termostat warto podejrzewać dopiero po ustaleniu, czy otrzymuje zasilanie i czy jego styki zmieniają stan zgodnie z temperaturą.
Czy wystarczy sprawdzić przejście termostatu multimetrem?
Pomiar pozwala wykryć przerwę albo styki pozostające stale zwarte, lecz dotyczy tylko aktualnej temperatury i ustawienia. Nie sprawdza dokładności progu, zachowania po rozgrzaniu ani pracy styków pod obciążeniem. Dlatego termostat powinien przejść test w co najmniej dwóch stanach temperaturowych.
Dlaczego zabezpieczenie termiczne wybija ponownie po resecie?
Możliwą przyczyną jest brak rozłączenia termostatu roboczego, nieprawidłowo osadzony czujnik, uszkodzenie grzałki do obudowy, duża ilość osadów albo błąd elektroniki. Nie należy wielokrotnie resetować zabezpieczenia bez usunięcia przyczyny przegrzania.
Czy do wymiany termostatu trzeba spuścić wodę?
Nie zawsze. Termostat wsuwany do suchej tulei można zwykle wyjąć bez otwierania zbiornika. Opróżnienie jest potrzebne, gdy dostęp wymaga demontażu kryzy lub części stykającej się bezpośrednio z wodą. Rozstrzyga to konstrukcja konkretnego modelu.
Czy termostat o takim samym kształcie będzie pasował?
Nie musi. Różnice mogą dotyczyć obciążalności, zakresu temperatury, progu zabezpieczenia, przypisania zacisków, długości czujnika i sposobu mocowania. Zgodność trzeba potwierdzić według pełnych oznaczeń ogrzewacza i numeru części.
Czy moduł z termostatem wymaga programowania?
Zależy to od wykonania. Niektóre zespoły są gotowe do montażu, inne występują w kilku wersjach albo wymagają konfiguracji właściwej dla pojemności i orientacji zbiornika. Nie można tego ustalić wyłącznie na podstawie wyglądu płytki lub złącza.
