Kondensatory, transformatory i kable do okapów
Kondensatory, transformatory i kable do okapów wpływają na rozruch silnika, zasilanie oświetlenia oraz komunikację między modułami. Jeśli okap buczy, przerywa pracę, nie świeci albo reaguje tylko częściowo, sprawdź także zasilanie, sterowanie i silnik. Część dobieraj na podstawie pełnych oznaczeń urządzenia oraz parametrów starego elementu.
Jak rozpoznać, który element może powodować usterkę
Ta kategoria obejmuje trzy różne grupy podzespołów, dlatego sam objaw nie wystarcza do wskazania części:
- kondensator silnika wpływa na rozruch i pracę silnika wentylatora;
- transformator lub zasilacz oświetlenia zasila obwód lamp, często niskim napięciem określonym dla danego modelu;
- kabel, wiązka lub przewód płaski przekazuje zasilanie i sygnały między panelem, modułem, silnikiem oraz oświetleniem.
Zanim zamówisz element, ustal, czy problem dotyczy całego okapu, wyłącznie wentylatora, tylko oświetlenia, czy pojedynczej funkcji panelu.
Objaw → sprawdzenie → następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Silnik buczy, ale nie startuje lub rusza dopiero po popchnięciu wirnika | Kondensator, zablokowany wirnik, silnik, sterowanie | Filtry, swobodę obrotu wirnika, oznaczenia kondensatora i pojemność po odłączeniu przewodów | Swobodny wirnik i nieprawidłowa pojemność zwiększają podejrzenie kondensatora, ale nie wykluczają uszkodzenia silnika lub modułu |
| Silnik działa słabiej albo nierówno | Kondensator, silnik, zabrudzenie filtra lub kanału, spadek napięcia w obwodzie | Stan filtrów i kanału, połączenia, kondensator zgodnie z dokumentacją modelu | Sam spadek wydajności nie potwierdza awarii kondensatora; przyczyną może być ograniczony przepływ powietrza lub zużycie silnika |
| Oświetlenie nie działa, ale wentylator pracuje | Źródło światła, oprawka, przewód, transformator lub moduł sterujący | Lampę, złącza, wiązkę oraz transformator; pomiar napięcia wykonuj tylko według schematu konkretnego modelu | Brak napięcia na wyjściu transformatora może wynikać z jego awarii, ale także z braku zasilania na wejściu lub niewysterowania przez moduł |
| Oświetlenie miga, gaśnie po rozgrzaniu albo działa tylko częściowo | Transformator, zasilacz LED, luźne złącze, uszkodzona wiązka lub źródło światła | Złącza, ślady przegrzania, przewód oraz zgodność napięcia i rodzaju oświetlenia | Przerywanie przy poruszaniu wiązką wskazuje na połączenie lub przewód, lecz nie zastępuje kontroli pod obciążeniem |
| Okap wyłącza się, przerywa albo reaguje tylko na niektóre przyciski | Wiązka, przewód płaski, panel, moduł, złącze lub zasilanie | Wtyczki, zatrzaski, pęknięcia taśmy, ślady wilgoci i nadpalenia; porównaj działanie poszczególnych funkcji | Ciągłość przewodu na postoju nie wyklucza przerwy pojawiającej się podczas zginania albo pracy urządzenia |
| Cały okap nie reaguje | Brak zasilania, bezpiecznik, filtr przeciwzakłóceniowy, przewód sieciowy, moduł lub wyłącznik | Gniazdo i zabezpieczenie, przewód zasilający oraz połączenia w urządzeniu | Jeżeli zasilanie nie dochodzi do modułu, wymiana kondensatora lub transformatora nie usunie przyczyny |
Kondensator do silnika okapu
W wielu okapach jednofazowy silnik wentylatora współpracuje z kondensatorem pracy. Jego zadaniem jest wytworzenie przesunięcia fazowego potrzebnego do rozruchu i prawidłowej pracy uzwojenia pomocniczego. W zależności od konstrukcji mogą występować kondensatory z dwoma przewodami, kilkoma wyprowadzeniami albo więcej niż jeden kondensator, na przykład w urządzeniu z dwoma silnikami.
Objawy, które uzasadniają sprawdzenie kondensatora
Podejrzenie kondensatora jest uzasadnione, gdy silnik:
- wyraźnie buczy, lecz nie rozpoczyna obrotów;
- startuje z opóźnieniem lub dopiero po ręcznym poruszeniu wirnika;
- pracuje wolniej niż wcześniej mimo drożnego przepływu powietrza;
- działa niestabilnie po rozgrzaniu.
Najpierw wyklucz przyczyny mechaniczne. Odłącz urządzenie od zasilania i sprawdź, czy wirnik nie ociera o obudowę, nie jest zablokowany tłuszczem lub ciałem obcym oraz czy filtry i kanał nie ograniczają przepływu. Jeżeli wirnik obraca się ciężko, wymiana kondensatora może nie rozwiązać problemu.
Pomiar pojemności
Pomiar wykonuje się po odłączeniu okapu od zasilania, bezpiecznym rozładowaniu elementu zgodnie z procedurą serwisową oraz odłączeniu co najmniej jednego przewodu kondensatora. Miernik należy ustawić w trybie pomiaru pojemności, a wynik porównać z wartością nadrukowaną na kondensatorze i wymaganiem dokumentacji urządzenia.
- Wynik wyraźnie odbiegający od wartości znamionowej jest argumentem za wymianą.
- Odczyt przerwy, zwarcia lub brak stabilnego pomiaru również wskazuje na uszkodzenie albo problem z podłączeniem.
- Prawidłowa pojemność nie potwierdza pełnej sprawności elementu pod napięciem i obciążeniem.
- Oględziny pękniętej, nadpalonej lub zdeformowanej obudowy są ważne, ale brak widocznych uszkodzeń nie oznacza, że kondensator jest sprawny.
Nie stosuj uniwersalnej wartości pojemności dla wszystkich okapów. Kondensator 3, 4, 5 czy 6 µF może pasować tylko do określonego silnika i wariantu urządzenia. Wymienny element musi mieć właściwą pojemność, napięcie pracy AC co najmniej zgodne z wymaganiem producenta, odpowiedni typ, liczbę wyprowadzeń, sposób mocowania i izolację.
Transformator lub zasilacz oświetlenia
Transformator występuje w okapie wtedy, gdy obwód oświetlenia wymaga innego napięcia niż napięcie sieciowe. W starszych konstrukcjach może zasilać halogeny, a w nowszych układach stosowany jest zasilacz LED. Nie wolno zakładać, że każdy element opisany jako transformator ma takie samo wyjście: może różnić się napięciem AC lub DC, mocą, sposobem regulacji i rodzajem złączy.
Diagnostyka obwodu oświetlenia
Jeżeli wentylator działa, a światło nie, postępuj od prostych kontroli do bardziej zaawansowanych:
- Sprawdź źródło światła i oprawkę, jeśli konstrukcja pozwala na ich bezpieczne wyjęcie.
- Obejrzyj wtyczki oraz przewody przy lampie, transformatorze i module sterującym. Szukaj nadpaleń, stopionej izolacji, wilgoci oraz luźnych styków.
- Przy odłączonym zasilaniu sprawdź ciągłość przewodów, jeżeli znane są oba końce badanego odcinka.
- Sprawdź, czy transformator otrzymuje zasilanie z właściwego obwodu. Pomiar napięcia na obwodzie czynnym wymaga miernika, odpowiednich przewodów pomiarowych i kwalifikacji.
- Napięcie wyjściowe porównuj wyłącznie z wartością określoną dla konkretnego modelu i typu oświetlenia.
Pomiar ciągłości uzwojenia może wykryć przerwę, ale nie ocenia poprawnej pracy pod obciążeniem ani stanu izolacji. Z kolei brak napięcia na wyjściu nie zawsze oznacza uszkodzony transformator — przyczyną może być moduł, przełącznik, przewód lub zabezpieczenie.

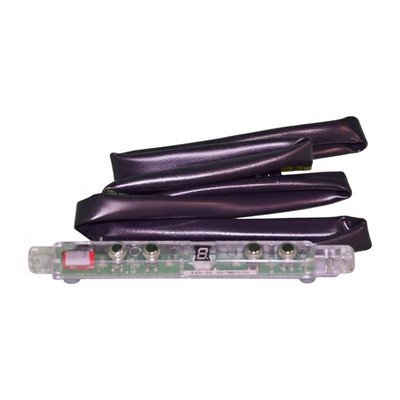

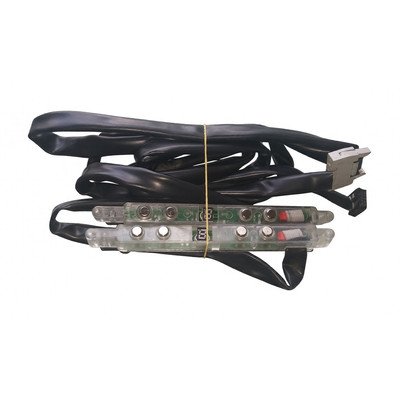

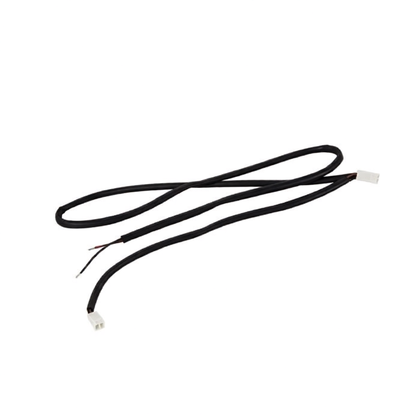

Kable, wiązki i przewody płaskie
Przewód może powodować usterkę mimo prawidłowego wyglądu zewnętrznego. Szczególnie podatne na uszkodzenia są odcinki prowadzone przy zawiasach, panelach wysuwanych, lampach i elementach narażonych na drgania. W wiązce może być kilka obwodów, dlatego uszkodzenie jednej żyły może wyłączyć tylko oświetlenie, jeden bieg silnika albo część przycisków.
Przy odłączonym zasilaniu sprawdź:
- czy złącza są całkowicie wsunięte i prawidłowo zablokowane;
- czy piny nie są zaśniedziałe, wypchnięte albo nadpalone;
- czy izolacja nie została przecięta lub stopiona;
- czy każda żyła ma przejście od końca do końca;
- czy nie występuje zwarcie między żyłami lub do metalowej obudowy, jeśli schemat i konstrukcja pozwalają na taki test.
Jeżeli pomiar wykonany na nieruchomym przewodzie jest prawidłowy, a usterka pojawia się przy otwieraniu panelu lub podczas drgań silnika, potrzebna jest kontrola wiązki w jej położeniu roboczym. Nie należy ciągnąć za przewody ani naprawiać przewodu sieciowego skrętką, taśmą lub przypadkową kostką. Wymiana wiązki na właściwy element jest bezpieczniejsza niż prowizoryczne łączenie, zwłaszcza w pobliżu tłuszczu i źródeł ciepła.
Dostęp do części i wymiana
Dokładna droga demontażu zależy od typu okapu: podszafkowego, kominowego, teleskopowego lub wyspowego. Typowo trzeba wyjąć filtry przeciwtłuszczowe, a następnie zdjąć osłonę dolną, panel oświetlenia, osłonę modułu albo pokrywę przy silniku. W niektórych modelach transformator znajduje się przy oświetleniu, a w innych w komorze elektroniki.
Przed rozpoczęciem:
- odłącz wtyczkę albo wyłącz właściwy obwód w rozdzielnicy; przy stałym podłączeniu samo wyjęcie wtyczki nie występuje;
- zabezpiecz urządzenie przed przypadkowym załączeniem i potwierdź brak napięcia odpowiednim przyrządem;
- wykonaj zdjęcia połączeń i oznacz złącza, nie ufając wyłącznie kolorom przewodów;
- uwzględnij ostre krawędzie blach oraz możliwość pozostania ładunku w kondensatorze;
- nie pracuj przy odsłoniętych obwodach pod napięciem, jeśli nie masz kwalifikacji i procedury dla danego modelu.
Przy wymianie kondensatora odtwórz pierwotny układ przewodów i zamocuj element tak, aby nie ocierał o wirnik ani nie był narażony na temperaturę. Przy wymianie transformatora podłącz wejście i wyjście zgodnie ze schematem; nie zamieniaj transformatora z zasilaczem LED tylko dlatego, że mają podobne wymiary. Przy wymianie wiązki sprawdź przebieg przewodu, zabezpieczenia przed przetarciem, zatrzaski oraz odciążenie mechaniczne.
Po montażu załóż wszystkie osłony, filtry i elementy ochronne. Sprawdź osobno oświetlenie, każdy dostępny bieg wentylatora oraz reakcję panelu. Jeżeli pojawia się zapach spalenizny, iskrzenie, nietypowe nagrzewanie albo ponowne zadziałanie zabezpieczenia, natychmiast przerwij pracę i usuń przyczynę przed dalszym użytkowaniem.
> Opisane czynności serwisowe przy obwodach 230 V, pomiarach pod napięciem i elementach magazynujących ładunek wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak dobrać właściwą część
Nie kupuj kondensatora, transformatora ani wiązki wyłącznie na podstawie zdjęcia lub nazwy handlowej okapu. Przygotuj:
- pełne oznaczenie modelu z tabliczki znamionowej;
- numer serwisowy, Product Code, PNC, E-Nr albo inne oznaczenie wymagane przez danego producenta;
- oznaczenie starego podzespołu;
- zdjęcia etykiety, złączy, mocowania i całej części;
- wymiary oraz liczbę przewodów, jeżeli część jest mechanicznie podobna do kilku wariantów.
W przypadku okapów Amica warto podać model, kod wyrobu i 14-cyfrowy numer fabryczny. Dla Electrolux i AEG potrzebny jest pełny PNC / Prod.No.; dla Bosch i Siemens pełny E-Nr z końcówką /xx; dla Whirlpool, Bauknecht, Indesit i Hotpoint numer serwisowy, często zaczynający się od 85. Beko i Grundig wymagają modelu oraz Product No., LG modelu i Product Code, Gorenje i Hisense modelu oraz Art. No. lub kodu PS, a Samsung pełnego modelu z wariantem końcowym.
W przypadku kondensatora porównaj pojemność, napięcie AC, typ, wyprowadzenia i mocowanie. W przypadku transformatora sprawdź napięcie wejściowe i wyjściowe, AC/DC, moc, liczbę wyjść oraz złącza. W przypadku kabla najważniejsze są przebieg wiązki, długość, liczba żył, końcówki, kod części i wariant elektroniki. Identyczne złącze nie gwarantuje zgodności, ponieważ przewody mogą mieć inny układ funkcji.
Jeśli nie masz pewności, odczytaj wszystkie dane z tabliczki znamionowej i etykiety części, a następnie prześlij zdjęcia do weryfikacji. Dopiero potwierdzenie zgodności katalogowej jest podstawą do zakupu.
Powiązane części do okapów
- Wszystkie filtry i części zamienne do okapów
- Moduły sterujące i moduły mocy do okapów
- Sterowanie do okapu: przyciski, panele i przełączniki
- Silniki i wentylatory do okapów
- Żarówki, oprawki i klosze do okapów
FAQ
Czy buczenie okapu oznacza uszkodzony kondensator?
Nie. Buczenie przy nieruchomym wirniku może wskazywać na kondensator, ale podobny objaw powoduje zablokowany wirnik, uszkodzenie silnika, modułu lub połączeń. Najpierw sprawdź, czy wirnik obraca się swobodnie, a następnie zbadaj kondensator zgodnie z jego oznaczeniem i dokumentacją modelu.
Czy można zastąpić kondensator inną pojemnością?
Nie należy dobierać pojemności na podstawie podobnego wyglądu. Zastosuj wartość przewidzianą dla konkretnego silnika. Zbyt mała lub zbyt duża pojemność może zmienić moment rozruchowy, prąd pracy i temperaturę silnika.
Czy transformator do halogenów pasuje do oświetlenia LED w okapie?
Nie musi pasować. Oświetlenie LED może wymagać zasilacza o określonym napięciu i charakterystyce, często innej niż transformator halogenowy. Sprawdź typ wyjścia, napięcie, moc, złącza i wymagania konkretnego okapu.
Jak sprawdzić, czy winny jest kabel, a nie moduł sterujący?
Przy odłączonym zasilaniu sprawdź ciągłość każdej żyły, stan pinów i złączy oraz ewentualne zwarcia między przewodami. Jeżeli problem pojawia się tylko przy poruszaniu panelem, zbadaj wiązkę w położeniu roboczym. Prawidłowa ciągłość nie wyklucza usterki ujawniającej się pod obciążeniem.
Czy do dobrania części wystarczy nazwa modelu okapu?
Nie zawsze. Skrócony model może obejmować kilka wariantów z innym modułem, oświetleniem, wiązką lub silnikiem. Podaj pełne oznaczenie z tabliczki znamionowej właściwe dla producenta oraz zdjęcie etykiety wymienianej części.
