Sterowanie do okapu: Przyciski, Panele, Przełączniki
Przyciski, panele i przełączniki do okapów odpowiadają za wybór biegu, uruchamianie wentylatora i obsługę oświetlenia. Zablokowany klawisz, brak reakcji jednej funkcji lub samoczynne przełączanie mogą wskazywać na zużycie sterowania, ale podobne objawy powodują też zasilacz, moduł, wiązka albo silnik. Przed zakupem ustal rodzaj elementu i pełne oznaczenie okapu.
Jakie elementy sterowania stosuje się w okapach?
Pod wspólną nazwą sterowania występują części o różnej budowie i funkcji:
- nasadki, suwaki i pokrętła – elementy obsługiwane palcem, które przekazują ruch na właściwy łącznik;

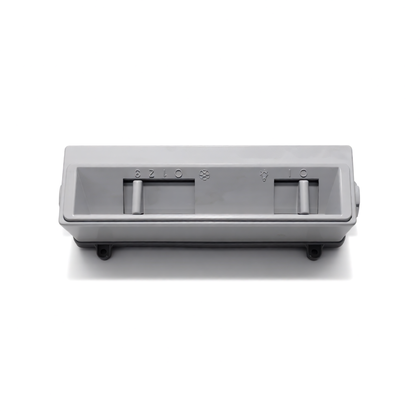

- przełączniki suwakowe, kołyskowe i obrotowe – mechanicznie zestawiają styki oświetlenia albo poszczególnych biegów silnika;
- zespoły przycisków – kilka mechanizmów w jednej obudowie, niekiedy z blokadą uniemożliwiającą jednoczesne włączenie nieprawidłowej kombinacji biegów;
- mikroprzełączniki – niewielkie elementy lutowane do płytki i naciskane zewnętrznym klawiszem;

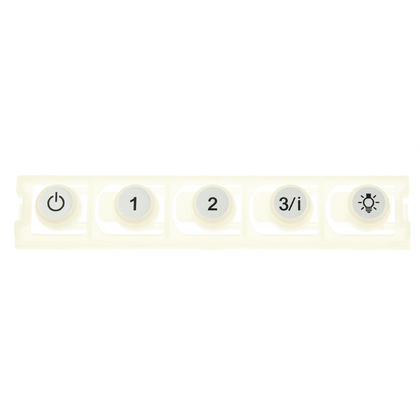

- klawiatury membranowe oraz panele dotykowe – przekazują polecenia do elektroniki sterującej;

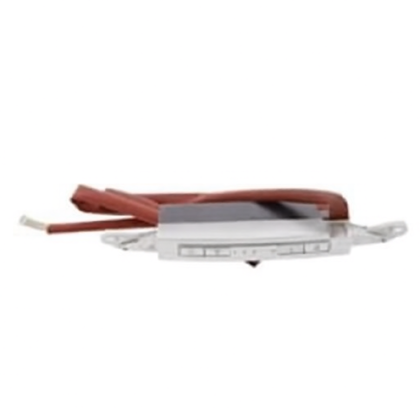

- kompletne panele sterowania – mogą obejmować klawisze, płytkę, wyświetlacz, przewód lub obudowę.
Uszkodzona nasadka nie jest tym samym co niesprawny przełącznik. Jeżeli klawisz pękł lub wpadł do wnętrza, ale znajdujący się pod nim mechanizm nadal przełącza, może wystarczyć wymiana części mechanicznej. Gdy element porusza się prawidłowo, lecz nie zestawia styków, potrzebny może być wyłącznik do okapu albo kompletny zespół sterowania.
Objawy awarii i możliwe przyczyny
| Objaw | Co może być przyczyną | Co pozwala zawęzić diagnozę |
| Nie działa tylko jeden przycisk lub jedna pozycja suwaka | uszkodzona nasadka, zużyty styk, mikroprzełącznik, pęknięte mocowanie, przerwa w ścieżce | sprawdź skok mechanizmu i ciągłość odpowiednich styków; porównaj zachowanie z pozostałymi funkcjami |
| Nie działa żaden przycisk, światło ani wentylator | brak zasilania, przewód, bezpiecznik wewnętrzny, zasilacz elektroniki, moduł sterujący | najpierw potwierdź działanie gniazda; brak wszystkich funkcji nie wskazuje automatycznie na panel |
| Kontrolki świecą, ale panel nie reaguje | zabrudzenie lub wilgoć, zablokowany klawisz, taśma sygnałowa, panel dotykowy, zasilanie niskonapięciowe albo moduł | oceń panel i złącza; jeżeli okap reaguje na pilot, a nie reaguje lokalnie, podejrzenie przesuwa się w stronę panelu lub jego połączenia |
| Jeden bieg nie działa, a pozostałe są sprawne | styk przełącznika, przewód danego biegu albo obwód wykonawczy | pomiar przełącznika pomaga odróżnić uszkodzony styk od usterki znajdującej się dalej w obwodzie |
| Silnik buczy lub nie może wystartować mimo prawidłowego przełączania | zablokowana turbina, silnik, kondensator pracy albo połączenia silnika | samo kliknięcie przycisku nie potwierdza sprawności sterowania, ale taki objaw wymaga również kontroli napędu; zobacz silniki i wentylatory do okapów |
| Okap sam zmienia bieg, włącza światło lub reaguje niestabilnie | stale wciśnięty przycisk, naprężona obudowa panelu, wilgoć, zabrudzone styki, luźna taśma, panel dotykowy, pilot lub funkcja automatyczna | sprawdź, czy klawisze wracają do pozycji spoczynkowej i czy objaw występuje również po wyłączeniu sterowania pilotem lub komunikacji z płytą |
| Biegi dają się wybierać, lecz wyciąg jest słaby | zabrudzone filtry, niedrożny kanał, klapa zwrotna, turbina albo silnik | wyraźna zmiana odgłosu między biegami sugeruje, że polecenia są odbierane; wtedy kontrolę warto rozpocząć poza panelem |
Migająca kontrolka lub litera na wyświetlaczu nie musi oznaczać awarii przycisków. W części modeli jest to przypomnienie o konserwacji filtra albo aktywna blokada panelu. Znaczenie symbolu i sposób jego skasowania należy sprawdzić w instrukcji konkretnego okapu. Nie należy przenosić procedury resetowania z innego modelu.
Co sprawdzić przed wymianą panelu?
1. Zasilanie i reset
Jeżeli wygasły wszystkie kontrolki, oświetlenie i wentylator, sprawdź gniazdo za pomocą innego sprawnego odbiornika. Po potwierdzeniu zasilania można odłączyć okap na czas wskazany w jego instrukcji i ponownie go podłączyć. Jednorazowe przywrócenie działania po resecie nie dowodzi, że panel jest sprawny — powracające zawieszanie może wynikać z zasilacza, połączeń lub elektroniki.
2. Mechanika przycisków
Po odłączeniu zasilania sprawdź, czy klawisz:
- porusza się w pełnym zakresie i wraca do pozycji spoczynkowej;
- nie ociera o front ani nie jest wciskany przez przekoszoną ramkę;
- rzeczywiście naciska znajdujący się pod nim przełącznik;
- nie ma pękniętych zaczepów, prowadnic lub sprężyny;
- nie jest oblepiony tłuszczem.
Jeżeli po wcześniejszym demontażu pojawiło się samoczynne przełączanie, sprawdź ułożenie panelu i elementów dystansowych. Zbyt mocno naprężona obudowa może utrzymywać klawisz w pozycji wciśniętej. Nie należy jednak luzować losowych mocowań bez oceny konstrukcji danego okapu.
3. Zabrudzenia i wilgoć
Tłuszcz może utrudniać ruch klawisza, a ciecz przedostająca się za panel powodować korozję styków, ścieżek, złączy i przelotek. Powierzchnię sterowania czyść miękką, lekko zwilżoną ściereczką, bez rozpylania preparatu bezpośrednio na panel. Dobór środka musi być zgodny z instrukcją urządzenia — nie każdy materiał i panel elektroniczny toleruje alkohol lub agresywny preparat do styków.
Zalany panel trzeba odłączyć i dokładnie obejrzeć. Zielony lub biały nalot, poczerniałe ścieżki i ślady cieczy wskazują na potrzebę naprawy elektroniki albo wymiany zespołu, ale brak widocznej korozji nie wyklucza usterki.
4. Wiązki i złącza
Sprawdź, czy wtyki są osadzone prosto, przewody nie zostały przycięte obudową, a taśma panelu nie jest pęknięta lub wysunięta. Poruszanie przewodem podczas pracy nie jest bezpiecznym testem. Kontrolę i ponowne osadzenie złączy wykonuje się po odłączeniu zasilania.
Jeżeli lokalny panel nie działa, ale urządzenie prawidłowo reaguje na pilot albo sterowanie z płyty, silnik i część głównego modułu potrafią wykonywać polecenia. Nie jest to jednak pełne potwierdzenie sprawności całej elektroniki.
Jak sprawdzić mechaniczny przełącznik miernikiem?
Test ciągłości ma sens w prostych przełącznikach, mikroprzełącznikach i zespołach mechanicznych. Nie należy w ten sposób oceniać kompletnego panelu dotykowego ani mierzyć przypadkowych pinów płytki elektronicznej.
- Odłącz okap od zasilania. Jeżeli jest podłączony na stałe, obwód powinien zostać bezpiecznie odłączony i zabezpieczony przed przypadkowym załączeniem.
- Udokumentuj przewody i złącza. Zrób zdjęcie przed ich rozpięciem.
- Odizoluj badany element od obwodu. Co najmniej jeden przewód danego styku powinien być odłączony, aby wynik nie obejmował równoległych ścieżek przez silnik, lampę lub moduł.
- Ustal właściwe pary zacisków. Korzystaj ze schematu okapu albo oznaczeń przełącznika. Wielopozycyjny łącznik może mieć zacisk wspólny i kilka oddzielnych wyjść; układ pinów nie jest uniwersalny.
- Ustaw miernik na test ciągłości lub niski zakres rezystancji. Najpierw zetknij sondy, aby sprawdzić działanie miernika i rezystancję przewodów pomiarowych.
- Porównaj pozycję wyłączoną i włączoną. Zamknięty styk powinien wykazywać ciągłość i niską, stabilną rezystancję, a otwarty brak ciągłości. W przełączniku biegów powtarzaj test zgodnie z tabelą połączeń dla każdej pozycji.
Brak przejścia w pozycji, w której styk powinien być zamknięty, wskazuje na przerwę. Wynik skaczący podczas nieruchomego wciśnięcia może oznaczać zużycie lub zabrudzenie styku. Sam poprawny test bez obciążenia nie wyklucza nadpalonych styków, które zawodzą dopiero przy przepływie prądu.
Opisane pomiary dotyczą wyłącznie obwodu pozbawionego napięcia. Pomiary na pracującym okapie, sprawdzanie napięć sieciowych oraz diagnostyka odsłoniętego zasilacza są przeznaczone dla wykwalifikowanego serwisanta z odpowiednimi narzędziami i procedurą właściwą dla modelu.
Panel, moduł czy silnik — jak nie kupić części na próbę?
Nie zakładaj, że brak reakcji po naciśnięciu oznacza uszkodzenie samego przycisku:
- jeżeli światło reaguje, ale żaden bieg nie uruchamia wentylatora, sprawdzenia wymaga przełącznik silnika, jego wiązka, kondensator oraz napęd;
- jeżeli jeden bieg działa, a inny nie, kontroluj oddzielny tor tego biegu, zamiast od razu wymieniać cały moduł;
- jeżeli panel jest podświetlony, ale wszystkie polecenia są ignorowane, możliwa jest usterka klawiatury, taśmy, zasilania panelu lub modułu sterującego;
- jeżeli nie działa wyłącznie oświetlenie, sprawdź źródło światła, oprawkę i połączenia w kategorii żarówki, oprawki i klosze do okapów, zanim uznasz panel za uszkodzony;
- jeżeli mechaniczny przełącznik przechodzi poprawnie przez wszystkie pozycje, usterki trzeba szukać za nim, zgodnie ze schematem konkretnego urządzenia.
Pojedynczy mikroprzełącznik do okapu można niekiedy wymienić na płytce, ale wymaga to rozpoznania typu styku, wymiarów, wysokości trzpienia i parametrów elektrycznych oraz poprawnego lutowania. Przegrzanie pola lutowniczego lub zastosowanie mikroprzełącznika o innym skoku może uniemożliwić obsługę klawisza.
Jak uzyskać dostęp do sterowania okapu?
W wielu okapach dostęp zaczyna się od wyjęcia metalowych filtrów przeciwtłuszczowych. Następnie demontuje się dolną osłonę, listwę czołową albo osobną obudowę przełączników. W innych konstrukcjach panel dotykowy jest zamocowany bezpośrednio za szybą, a główny moduł znajduje się wyżej, w pobliżu silnika lub w kominie.
Przed demontażem:
- odłącz zasilanie odpowiednio do sposobu podłączenia okapu;
- zabezpiecz płytę grzewczą i ostre krawędzie obudowy;
- podeprzyj zdejmowany panel, aby nie zawisł na przewodach;
- wykonaj zdjęcia ułożenia wiązek i orientacji złączy;
- odpinaj konektory za ich obudowę, a nie przez ciągnięcie za przewód.
Nie należy przyjmować, że w każdym modelu wystarczy odkręcić listwę od spodu. Przed rozpoczęciem pracy sprawdź dokumentację modelu, ponieważ elementy sterujące mogą być zaczepione, przykręcone od wnętrza, połączone taśmą lub stanowić część większego zespołu.
Wymiana przełącznika lub panelu
Po uzyskaniu dostępu porównaj nową część ze starą przed rozpięciem wszystkich połączeń. Jeżeli konstrukcja na to pozwala, przenoś przewody pojedynczo. Sprawdź, czy konektory trzymają pewnie i nie mają śladów przegrzania — luźne lub nadpalone złącze trzeba naprawić, ponieważ może uszkodzić również nowy przełącznik.
Element powinien zostać osadzony bez naprężeń. Klawisze i suwaki do okapów muszą poruszać się swobodnie po założeniu frontu. Przewody poprowadź z dala od wirnika, ostrych krawędzi, lamp i gorących powierzchni.
Po złożeniu zamontuj filtry, usuń narzędzia i dopiero wtedy przywróć zasilanie. Sprawdź oddzielnie oświetlenie, wyłączenie silnika i każdy bieg. Jeżeli funkcje są pomylone, natychmiast odłącz urządzenie — nie testuj kolejnych losowych konfiguracji przewodów.
Jak dobrać właściwy przycisk, panel lub przełącznik?
Najpierw ustal, czy potrzebujesz wyłącznie zewnętrznego klawisza, suwaka, mechanicznego łącznika, całego zespołu przycisków czy panelu elektronicznego. Podobny front nie oznacza zgodności. Istotne mogą być:
- liczba pozycji i sposób działania styków;
- funkcja: światło, włączanie silnika, wybór biegów lub sterowanie wysuwaniem;
- układ i typ zacisków albo złącza;
- wymiary, prowadnice, zatrzaski i rozstaw mocowań;
- długość trzpienia, suwaka lub taśmy;
- napięcie i obciążalność styków, jeżeli przełącznik bezpośrednio zasila odbiornik;
- numer części oraz zgodność katalogowa z wariantem urządzenia;
- wersja elektroniki i ewentualna konfiguracja, jeśli kupowany jest kompletny moduł.
Tabliczka znamionowa okapu często znajduje się wewnątrz korpusu, za filtrem przeciwtłuszczowym, w pobliżu silnika. Odczytaj pełne oznaczenie właściwe dla producenta:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC/Prod.No.;
- Bosch, Siemens: pełny E-Nr wraz z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85;
- Beko, Grundig: model i Product No.;
- LG: model i Product Code;
- Gorenje, Hisense: model i Art. No. albo kod PS;
- Samsung: pełny model wraz z wariantem końcowym, np. /0000.
Numer nadrukowany na starym panelu jest wartościową wskazówką, ale trzeba go zestawić z danymi urządzenia. Producent może stosować podobne wizualnie elementy z innym układem styków, mocowaniem lub oprogramowaniem. Do weryfikacji przygotuj zdjęcie całej tabliczki znamionowej oraz obu stron starej części z widocznymi oznaczeniami i złączami.
Jak ograniczyć kolejne problemy ze sterowaniem?
- Nie rozpylaj środka czyszczącego bezpośrednio na klawisze ani szczeliny panelu.
- Usuwaj tłuszcz regularnie, zanim zacznie blokować prowadnice i przyciski.
- Nie naciskaj kilku mechanicznych przycisków jednocześnie, jeśli konstrukcja tego nie przewiduje.
- Nie uruchamiaj wciśniętego lub luźnego klawisza ostrym przedmiotem.
- Utrzymuj czyste filtry do okapów, aby ograniczyć osadzanie tłuszczu wewnątrz urządzenia.
- Po czyszczeniu panelu przywróć zasilanie dopiero wtedy, gdy powierzchnia i dostępne wnętrze są suche.
FAQ — przyciski, panele i przełączniki do okapów
Dlaczego przycisk okapu działa tylko po mocnym naciśnięciu?
Możliwy jest pęknięty klawisz, niewłaściwe ustawienie panelu albo zużyty mikroprzełącznik. Sprawdź, czy zewnętrzny przycisk rzeczywiście dociska mechanizm. Jeżeli skok jest prawidłowy, test ciągłości odłączonego przełącznika może ujawnić niestabilny styk.
Czy brak jednego biegu oznacza uszkodzony przełącznik?
Nie musi. Przyczyną może być styk odpowiadający za ten bieg, przerwany przewód, połączenie silnika lub element modułu. Najpierw sprawdź przełączanie właściwej pary zacisków zgodnie ze schematem danego modelu.
Czy świecący panel potwierdza, że moduł sterujący jest sprawny?
Nie. Podświetlenie potwierdza jedynie działanie części obwodu. Panel nadal może nie przekazywać poleceń, zasilanie może być niestabilne, a moduł może nie sterować przekaźnikami lub silnikiem.
Czy można wymienić sam mikroprzełącznik zamiast całego panelu?
Czasem tak, jeżeli jest dostępny właściwy odpowiednik i płytka nie ma innych uszkodzeń. Trzeba dopasować rozstaw wyprowadzeń, rodzaj styku, wysokość i skok trzpienia oraz parametry elektryczne. Naprawa wymaga prawidłowego lutowania i oceny ścieżek.
Dlaczego okap sam się włącza lub zmienia bieg?
Najpierw wyklucz stale wciśnięty klawisz, nacisk ramki na panel, zabrudzenia, wilgoć i luźne złącze. W urządzeniach z pilotem, czujnikiem lub komunikacją z płytą przyczyną może być również sygnał zewnętrzny albo funkcja automatyczna. Powtarzający się objaw wymaga diagnozy przed zakupem panelu.
Czy przełącznik można dobrać wyłącznie na podstawie wyglądu?
Nie. Identyczna obudowa lub złącze nie potwierdzają układu styków ani zgodności mechanicznej i elektrycznej. Podstawą jest pełne oznaczenie okapu, numer starej części i potwierdzenie zastosowania w katalogu.
