Żarówki, oprawki i klosze do okapów
Żarówki, oprawki i klosze do okapów dobiera się nie tylko po wyglądzie, lecz także po trzonku, napięciu, mocy, wymiarach i sposobie mocowania. Gdy oświetlenie nie działa, przyczyną może być również oprawka, włącznik, przewody, transformator lub zasilacz LED.
Jakie części oświetlenia występują w okapach?
W zależności od konstrukcji okap może mieć wymienną żarówkę w standardowej oprawce, niskonapięciową lampę halogenową, żarówkę LED, zintegrowany moduł LED albo kompletną oprawę z przewodem. Klosz lub szybka osłaniają źródło światła przed tłuszczem, parą i przypadkowym uderzeniem, a jednocześnie wpływają na sposób rozpraszania światła.
W tej kategorii mogą występować między innymi:
- żarówki z gwintem E14;
- lampy reflektorowe GU10;
- kapsułki halogenowe lub LED G4 oraz G9;
- oprawki i gniazda żarówek;

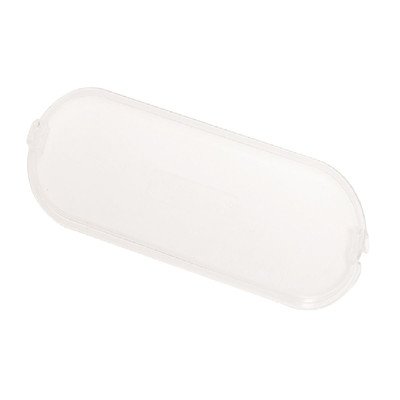

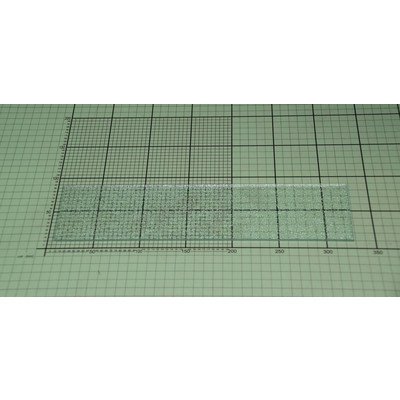

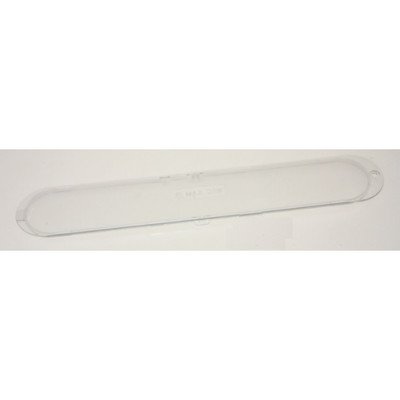

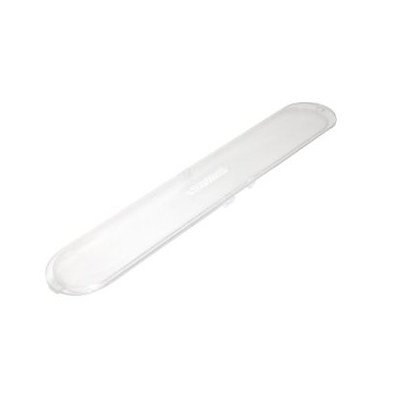

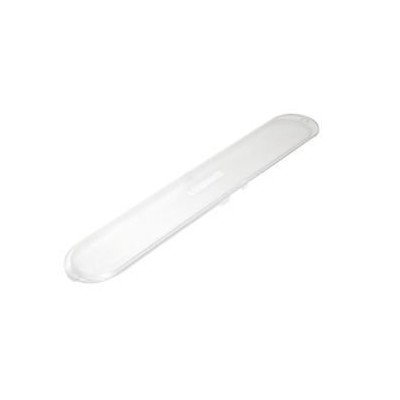

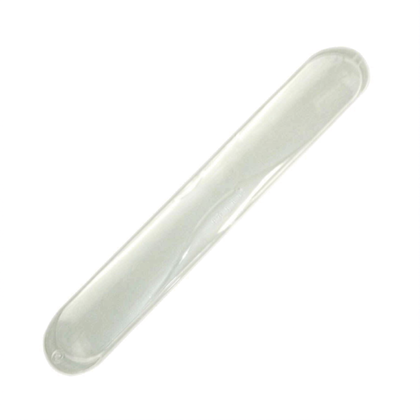

- klosze szklane oraz osłony z tworzywa;

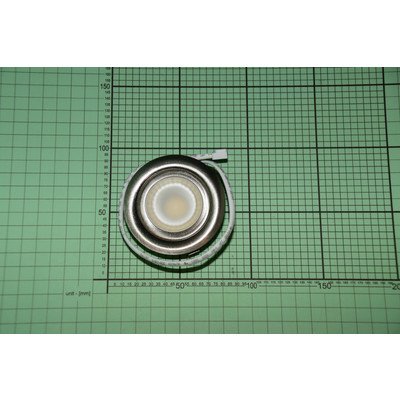

- moduły LED, listwy i panele oświetleniowe;
- elementy mocujące klosz, takie jak uchwyty, pierścienie lub zatrzaski.
Oznaczenia E14, GU10, G4 i G9 określają sposób mocowania, ale nie potwierdzają jeszcze napięcia ani mocy. Przykładowo G4 może występować w układzie niskonapięciowym, a GU10 zwykle jest stosowany w układach sieciowych, jednak ostateczne parametry trzeba potwierdzić na starej części, oprawce, tabliczce znamionowej lub w dokumentacji konkretnego okapu.
Brak światła w okapie: co sprawdzić po kolei?
Sam objaw „oświetlenie nie działa” nie wskazuje jeszcze, którą część trzeba kupić. Wygodna kolejność diagnostyki wygląda następująco:
| Objaw | Możliwe przyczyny | Co sprawdzić | Co oznacza wynik |
| Nie świeci jedna lampa | Przepalona żarówka, luźne styki, uszkodzona oprawka, lokalne uszkodzenie przewodu | Wyłącz zasilanie, wyjmij żarówkę i obejrzyj styki oraz oznaczenia | Jeżeli pozostałe punkty działają, problem jest zwykle ograniczony do danego punktu, ale nie przesądza, czy winna jest żarówka czy oprawka |
| Nie świecą wszystkie lampy, a wentylator działa | Włącznik światła, moduł sterujący, zasilacz lub transformator, wspólne połączenie | Sprawdź żarówki, złącza i stan przewodów; pomiar napięcia wykonuj tylko zgodnie ze schematem i kwalifikacjami | Sprawna żarówka nie potwierdza sprawności obwodu zasilania |
| Światło miga | Luźna żarówka, nadpalona oprawka, niestabilny zasilacz, niezgodna żarówka LED lub niekompatybilny transformator | Obejrzyj styki, porównaj typ źródła światła z dokumentacją i sprawdź, czy problem występuje na wszystkich punktach | Migotanie nie jest wystarczającym dowodem uszkodzenia modułu LED |
| Światło jest słabe | Zabrudzony klosz, zużyta żarówka, niewłaściwa moc lub strumień świetlny, problem z zasilaczem | Wyczyść osłonę po odłączeniu zasilania i porównaj parametry źródła światła | Jeżeli po czyszczeniu i prawidłowym osadzeniu problem pozostaje, trzeba sprawdzić zasilanie lub moduł |
| Żarówka szybko się przepala | Przegrzewanie, zbyt duża moc, zły typ źródła światła, uszkodzona oprawka, wilgoć lub słaby styk | Sprawdź maksymalną moc, ślady stopienia, stan klosza i wentylację obudowy | Sama wymiana na mocniejszą żarówkę może zwiększyć temperaturę i uszkodzić oprawkę |
| Klosz pękł, stopił się lub nie trzyma się | Uszkodzenie mechaniczne, przegrzanie, pęknięty uchwyt lub odkształcona obudowa | Zmierz długość, szerokość, rozstaw mocowań i sprawdź sposób zatrzaskiwania | Klosz o podobnym kształcie może nie pasować do uchwytów konkretnego okapu |
Jak odróżnić żarówkę od uszkodzonej oprawki?
Po odłączeniu urządzenia od zasilania wyjmij żarówkę i sprawdź jej oznaczenia oraz stan mechaniczny. W żarówce halogenowej przepalenia nie zawsze widać, dlatego można sprawdzić ciągłość jej obwodu miernikiem, o ile element jest odłączony od instalacji. Wynik wskazujący przerwę przemawia za uszkodzeniem żarówki, ale pomiar ciągłości nie ocenia jej prawidłowej pracy pod obciążeniem.
Jeżeli żarówka jest sprawna, obejrzyj gniazdo. Nadpalone, luźne, skorodowane lub stopione styki mogą powodować przerwy i migotanie. Ciągłość można badać wyłącznie przy odłączonym zasilaniu i najlepiej po odpięciu oprawki od pozostałej części obwodu. Pomiar bez odłączenia może obejmować inne elementy i dać mylący wynik.
Gdy wszystkie punkty oświetleniowe przestały działać jednocześnie, bardziej prawdopodobne staje się uszkodzenie wspólnego zasilania, przełącznika, modułu sterującego, transformatora albo zasilacza LED. W takiej sytuacji kupowanie kilku żarówek na próbę nie rozwiązuje problemu, jeżeli do oprawek nie dociera zasilanie.
Co oznacza pomiar napięcia?
Pomiar napięcia w działającym urządzeniu może pomóc rozdzielić usterkę źródła światła od problemu z zasilaniem, ale wymaga znajomości schematu konkretnego okapu. W układzie 12 V należy spodziewać się napięcia po stronie niskonapięciowej, natomiast oprawka E14 lub GU10 może być częścią obwodu sieciowego. Nie wolno zakładać napięcia na podstawie samego wyglądu złącza.
Diagnostyka pod napięciem, szczególnie przy napięciu sieciowym, jest przeznaczona dla osoby z odpowiednimi kwalifikacjami, przyrządem pomiarowym i procedurą dla danego modelu. Nie należy dotykać przewodów, mostkować zabezpieczeń ani zasilać modułu z pominięciem fabrycznego układu.
Wymiana żarówki, oprawki lub klosza
Przed rozpoczęciem pracy wyłącz okap, odłącz go od zasilania lub wyłącz właściwy obwód w rozdzielnicy. Poczekaj, aż halogen, klosz i okolice oprawy ostygną. Wewnątrz obudowy mogą znajdować się ostre krawędzie, a styki oprawki mogą pozostawać niebezpieczne, jeśli urządzenie nie zostało skutecznie odłączone.
Typowy dostęp do źródła światła obejmuje:
- wyjęcie metalowego filtra przeciwtłuszczowego, jeżeli zasłania oznaczenie lub obudowę lampy;
- zdjęcie klosza, pierścienia, szybki albo osłony zgodnie z kierunkiem zatrzasku lub mocowania;
- wyjęcie żarówki bez szarpania przewodów i oprawki;
- oznaczenie złączy przed odłączeniem oprawki, modułu lub przewodu;
- oczyszczenie powierzchni przylegania i sprawdzenie, czy nie ma śladów stopienia;
- montaż nowej części w tej samej pozycji oraz ponowne założenie osłony;
- sprawdzenie oświetlenia po zamknięciu obudowy i ponownym podłączeniu zasilania.
Sposób demontażu zależy od konstrukcji. Jedne klosze są wsuwane w prowadnice, inne mają sprężysty pierścień, zatrzaski, uchwyty lub mocowanie obrotowe. Nie podważaj szklanej osłony metalowym narzędziem w miejscu, w którym może pęknąć, i nie ciągnij za przewody zamiast za przeznaczone do tego złącze.
Przy wymianie halogenu nie dotykaj bańki gołymi palcami. Użyj czystej, suchej ściereczki lub rękawiczek. Tłuszcz ze skóry może tworzyć miejscowe przegrzewanie powierzchni lampy. Po wymianie upewnij się, że pierścień lub klosz jest prawidłowo osadzony, ponieważ luźna osłona może wibrować, przepuszczać tłuszcz albo wypaść podczas pracy.
Wymiana zintegrowanego modułu LED może wymagać zdjęcia dolnej osłony, odłączenia złącza i odkręcenia elementu od korpusu. Nie każdy moduł LED jest naprawialny na poziomie pojedynczej diody, a zastosowanie przypadkowego zasilacza może spowodować uszkodzenie modułu lub zagrożenie porażeniem. Przy wymianie elementów zasilających należy zachować zgodność napięcia, prądu, polaryzacji, złącza i sposobu sterowania.
Jak dobrać właściwą część do okapu?
Przed zakupem przygotuj pełne dane urządzenia oraz starego elementu. Najważniejsze są:
- marka i pełne oznaczenie modelu z tabliczki znamionowej;
- numer producenta części, jeżeli jest nadrukowany na oprawce, module lub kloszu;
- typ trzonka albo sposób podłączenia;
- napięcie i maksymalna moc;
- wymiary zewnętrzne oraz rozstaw i rodzaj mocowań;
- kształt, kolor, materiał i strona montażu;
- liczba przewodów, rodzaj złącza i obecność transformatora lub zasilacza;
- informacja, czy oświetlenie jest ściemniane albo sterowane przez moduł elektroniczny.
Nie dobieraj części wyłącznie po zdjęciu. Identyczne złącze może występować w elementach o innych parametrach, a podobny klosz może różnić się grubością, zaczepami lub rozstawem uchwytów. W przypadku modułów elektronicznych istotne mogą być również wersja urządzenia i sposób sterowania.
Tabliczka znamionowa okapu często znajduje się wewnątrz obudowy, za filtrem przeciwtłuszczowym. W zależności od marki może zawierać model, numer produktu, numer serwisowy, PNC, E-Nr. albo inne oznaczenie wariantu. Skrócony model z instrukcji lub nazwy handlowej nie zawsze wystarcza do potwierdzenia zgodności.
Najbezpieczniejszy następny krok to porównanie pełnych oznaczeń z tabliczki, numeru starej części, parametrów elektrycznych i wymiarów. Jeżeli oznaczenie jest nieczytelne, przygotuj wyraźne zdjęcie tabliczki znamionowej, oprawki lub modułu, klosza od strony mocowania oraz punktu montażowego.
Konserwacja oświetlenia okapu
Tłuszcz i para osadzające się na kloszu ograniczają ilość światła, a zabrudzenia przy oprawce mogą przyspieszać degradację tworzyw i styków. Po odłączeniu urządzenia od zasilania czyść osłony miękką ściereczką i środkiem odpowiednim dla materiału. Nie zalewaj oprawki ani modułu elektronicznego i nie używaj parownicy w pobliżu elementów elektrycznych.
Filtry przeciwtłuszczowe również mają znaczenie dla temperatury oraz ilości zanieczyszczeń wewnątrz okapu. Ich czyszczenie nie zastępuje kontroli oprawki, ale ogranicza odkładanie się tłuszczu w pobliżu oświetlenia. Jeżeli widoczne są ślady zwęglenia, stopienia izolacji, zapach spalenizny albo powtarzające się przepalanie żarówek, nie uruchamiaj urządzenia do czasu ustalenia przyczyny.
FAQ
Czy do każdego okapu pasuje żarówka LED zamiast halogenowej?
Nie. Oprócz zgodnego trzonka trzeba potwierdzić napięcie, moc, wymiary, temperaturę pracy oraz zgodność ze sterowaniem. Niskonapięciowy transformator elektroniczny może nie współpracować prawidłowo z niektórymi żarówkami LED, powodując migotanie lub brak świecenia. Wymiana źródła światła nie zawsze oznacza konieczność wymiany transformatora.
Czy brak światła oznacza przepaloną żarówkę?
Tylko wtedy, gdy problem dotyczy jednego punktu i zasilanie oraz oprawka są sprawne. Przy braku światła we wszystkich punktach trzeba uwzględnić włącznik, przewody, moduł sterujący, transformator albo zasilacz LED.
Jak sprawdzić żarówkę miernikiem?
Po odłączeniu żarówki od urządzenia ustaw miernik na test ciągłości lub odpowiedni zakres rezystancji i sprawdź styki źródła światła. Przerwa może wskazywać na przepalenie, ale wynik nie potwierdza pełnej sprawności żarówki pod obciążeniem. Dla modułów LED taki test może być nieprzydatny lub mylący.
Czy można kupić klosz tylko na podstawie jego długości?
Nie. Oprócz długości i szerokości sprawdź grubość, kształt, promień zaokrąglenia, rozstaw zaczepów, prowadnice, uchwyty oraz sposób zatrzaskiwania. Dwa klosze o podobnych wymiarach mogą mieć inne mocowania.
Gdzie znaleźć oznaczenie potrzebne do doboru części?
Sprawdź tabliczkę znamionową okapu, zwykle dostępną po wyjęciu filtra przeciwtłuszczowego, oraz nadruki na starej żarówce, oprawce, module lub kloszu. Do potwierdzenia zgodności podaj pełne oznaczenie urządzenia, a nie tylko skróconą nazwę modelu.
Czy uszkodzoną oprawkę można naprawić zamiast wymienić?
Czasem można oczyścić lekko zabrudzone styki lub poprawić połączenie w przeznaczonym do tego złączu, ale nadpalone, stopione i luźne oprawki powinny być wymienione. Naprawa przewodów i połączeń sieciowych wymaga kwalifikacji oraz sprawdzenia zabezpieczeń i izolacji po zakończeniu pracy.
