Kable

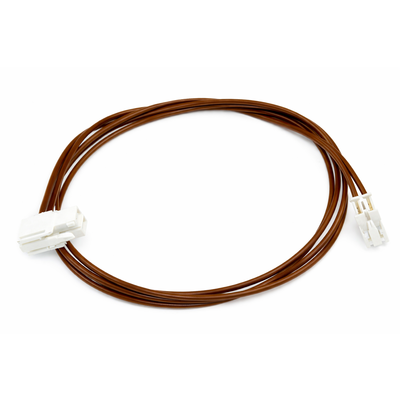

Kable, przewody i wiązki elektryczne do pralek łączą moduł sterujący z blokadą drzwi, silnikiem, pompą, grzałką, zaworami oraz czujnikami. Ich uszkodzenie może powodować brak reakcji, przerywanie programu lub niedziałanie pojedynczej funkcji. Przed zakupem ustal, czy problem dotyczy przewodu, złącza czy podłączonego podzespołu, a część dobierz po pełnym oznaczeniu pralki.
Jaką funkcję pełnią przewody i wiązki w pralce?

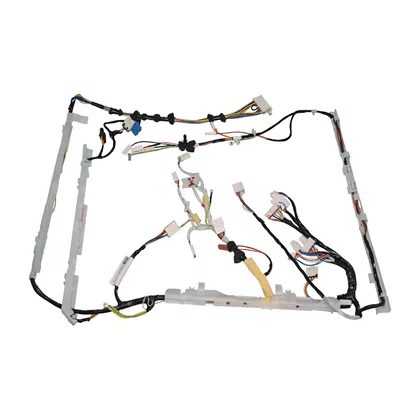

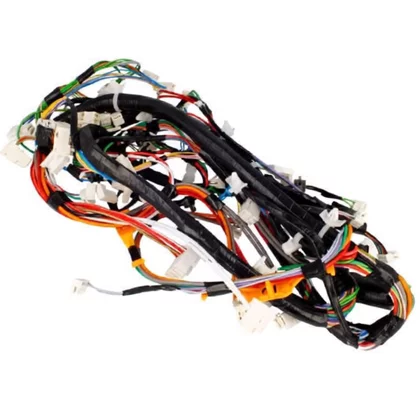

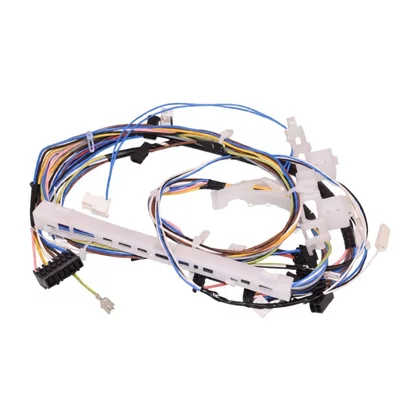

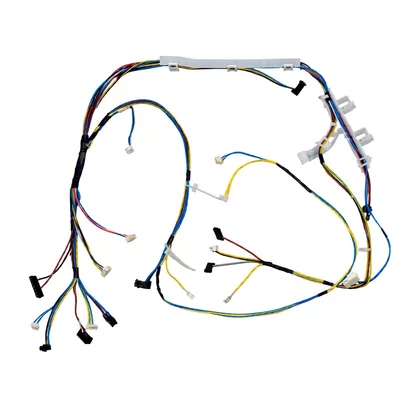

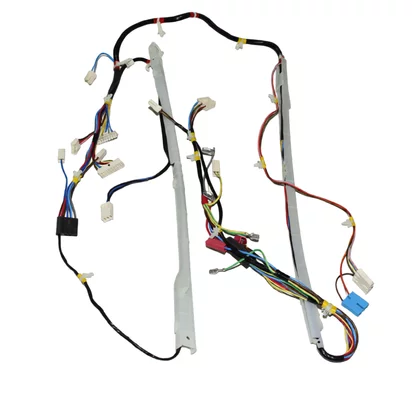

Okablowanie pralki obejmuje kabel zasilający oraz wewnętrzne wiązki przesyłające zasilanie i sygnały pomiędzy modułem sterującym a podzespołami. Poszczególne odgałęzienia mogą prowadzić między innymi do blokady drzwi, pompy odpływowej, silnika, grzałki, czujnika temperatury, elektrozaworów i hydrostatu.
Wiązka nie jest zwykłym zestawem przewodów o przypadkowej długości. Jej odnogi mają określone zakończenia, przekroje żył, mocowania i przebieg wewnątrz urządzenia. Prawidłowe prowadzenie chroni przewody przed ocieraniem o zbiornik, koło pasowe i elementy obudowy, a także przed rozciąganiem podczas ruchów zespołu piorącego.
Objawy uszkodzonego kabla, wiązki lub złącza
Usterka okablowania może być stała albo pojawiać się tylko podczas drgań, wirowania lub nagrzewania. Żaden z poniższych objawów nie przesądza jednak samodzielnie o konieczności wymiany wiązki.
| Objaw | Co może być przyczyną poza wiązką | Co warto sprawdzić |
| Pralka nie włącza się | brak napięcia w gniazdku, filtr przeciwzakłóceniowy, wyłącznik sieciowy, moduł sterujący | stan kabla i wtyczki, gniazdko, wejście przewodu do obudowy oraz ciągłość poszczególnych żył odłączonego kabla |
| Drzwi blokują się nieprawidłowo lub program nie startuje | uszkodzony zaczep, blokada drzwi, niewłaściwie domknięte drzwi, układ sterujący | osadzenie wtyku blokady, stan pinów i ciągłość przewodów pomiędzy blokadą a modułem zgodnie ze schematem konkretnej pralki |
| Bęben nie obraca się albo pralka przerywa wirowanie | pasek, szczotki w silniku komutatorowym, tachogenerator, silnik, inwerter lub moduł | wiązkę silnika przy kostce, mocowania do zbiornika oraz miejsca narażone na zginanie i ocieranie |
| Pralka nie grzeje | grzałka, czujnik NTC, hydrostat, przekaźnik lub sterownik | konektory grzałki, ślady przegrzania oraz ciągłość przewodów; osobno należy zbadać elementy z kategorii grzałek i czujników NTC |
| Pompa lub elektrozawór nie uruchamia się | zablokowany albo uszkodzony podzespół, brak polecenia z modułu, problem hydrauliczny | złącze danego elementu i przewód na całej drodze; sam brak pracy pompy lub zaworu nie dowodzi przerwy w wiązce |
| Program przerywa się podczas drgań | luźne złącze, pęknięta żyła, ale także usterka modułu lub podzespołu wykonawczego | delikatny test poruszania odłączoną wiązką podczas pomiaru ciągłości, szczególnie przy wtykach i uchwytach |
| Czuć spaleniznę albo widać stopiony konektor | przeciążony podzespół, luźny styk, wyciek wody, uszkodzenie modułu lub instalacji zasilającej | źródło przegrzania i stan obu stron połączenia; wymiana samego nadpalonego przewodu bez usunięcia przyczyny może nie rozwiązać problemu |
| Zadziałał RCD lub wyłącznik nadprądowy | przebicie grzałki, silnika, pompy lub filtra, zwarcie w module, uszkodzone gniazdko | widoczne uszkodzenia izolacji i ślady wilgoci; pełna diagnostyka izolacji wymaga odpowiednich przyrządów i kwalifikacji |
Oględziny wiązki przed pomiarem
Pralkę należy odłączyć od gniazdka, zamknąć dopływ wody i zabezpieczyć przed przypadkowym uruchomieniem. Jeżeli wystąpił dym, nadtopienie wtyczki, odsłonięcie żyły albo zawilgocenie złączy, urządzenia nie należy ponownie włączać przed usunięciem przyczyny.
Podczas oględzin zwróć uwagę na:
- przeciętą, spękaną, zesztywniałą lub nadtopioną izolację;
- przewód wysunięty z konektora mimo prawidłowo wyglądającej obudowy wtyku;
- przebarwione, skorodowane, cofnięte lub luźne styki;
- ślady łuku elektrycznego, stopiony plastik i zapach przegrzanej izolacji;
- miejsca, w których wiązka dotyka ostrej krawędzi, przeciwwagi, koła pasowego albo ruchomego zbiornika;
- zerwane uchwyty i opaski powodujące swobodne przemieszczanie przewodów;
- ślady wycieku nad złączem silnika, grzałki, pompy lub czujnika.
Nadpalone złącze może być skutkiem, a nie pierwotną przyczyną awarii. Luźny styk zwiększa opór połączenia i może się nagrzewać, ale podobne uszkodzenie może powstać również wskutek nadmiernego prądu pobieranego przez podłączony podzespół. Dlatego trzeba ocenić zarówno wiązkę, jak i część znajdującą się po drugiej stronie złącza.
Jak sprawdzić ciągłość przewodu miernikiem?
Pomiar ciągłości pozwala wykryć przerwaną żyłę lub niestabilne połączenie. Nie potwierdza jednak pełnej sprawności izolacji ani zdolności złącza do przenoszenia prądu pod obciążeniem.
- Odłącz pralkę od sieci i upewnij się, że badany obwód nie jest zasilany.
- Odłącz badaną wiązkę przynajmniej z obu końców. Pozostawienie jej podłączonej może utworzyć równoległą drogę przez podzespoły i zafałszować wynik.
- Zidentyfikuj oba końce tej samej żyły na podstawie schematu, oznaczeń pinów lub pewnego prześledzenia przewodu. Nie opieraj się wyłącznie na kolorze, ponieważ w jednej wiązce kolory mogą się powtarzać.
- Ustaw multimetr na pomiar ciągłości albo niski zakres rezystancji. Zewrzyj sondy i sprawdź rezystancję samych przewodów pomiarowych.
- Przyłóż sondy do właściwych styków. Używaj końcówek, które nie rozginają tulejek w złączu; zbyt gruba sonda może sama spowodować późniejszy brak kontaktu.
- Stabilny niski wynik, zbliżony do rezystancji przewodów miernika, wskazuje na zachowaną ciągłość. OL, nieskończona rezystancja lub brak sygnału oznacza przerwę.
- Nie odrywając sond, delikatnie poruszaj przewodem przy konektorach i w miejscach zginania. Skoki wyniku mogą ujawnić nadłamaną żyłę, która łączy tylko w określonym położeniu.
Ciągłość każdej żyły należy badać osobno. Warto też sprawdzić, czy nie ma niezamierzonego zwarcia pomiędzy sąsiednimi żyłami, ale tylko po odłączeniu elementów, które zgodnie ze schematem mogłyby tworzyć między nimi prawidłowe połączenie.
Ograniczenie pomiaru: sygnał dźwiękowy miernika nie gwarantuje dobrego styku pod obciążeniem. Nadpalony lub skorodowany konektor może przewodzić niewielki prąd pomiarowy, a przegrzewać się podczas pracy grzałki, silnika lub pompy. Z kolei zwykły multimetr nie zastępuje miernika rezystancji izolacji używanego do wykrywania niebezpiecznych upływów.
Pomiary napięcia przy pracującej pralce oraz badanie rezystancji izolacji są przeznaczone dla osób z odpowiednimi kwalifikacjami. Opisane czynności serwisowe wymagają doświadczenia, właściwych narzędzi i bezpiecznej procedury właściwej dla danego modelu. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak uzyskać dostęp do wiązki?
Droga demontażu zależy od konstrukcji pralki i odgałęzienia wiązki. Połączenia modułu i panelu bywają dostępne po zdjęciu blatu lub konsoli. Do silnika, grzałki i części czujników często prowadzi dostęp od tyłu, od dołu albo po zdjęciu przedniej części obudowy. W pralkach ładowanych od góry układ paneli i punktów mocowania jest inny niż w modelach frontowych.
Przed demontażem sprawdź dokumentację konkretnego urządzenia. Rób zdjęcia przebiegu przewodów, oznaczaj podobne wtyki i zapisuj położenie uchwytów. Wtyczki odłączaj za korpus po zwolnieniu zatrzasku — nie ciągnij za przewody. Jeżeli kilka złączy ma taki sam kształt, oznaczenie ich przed wypięciem chroni przed zamianą podczas montażu.
Wymiana całej wiązki czy naprawa pojedynczego przewodu?
Kompletną wiązkę warto wymienić, gdy uszkodzonych jest kilka żył, izolacja jest krucha na dłuższym odcinku, wtyk uległ stopieniu albo przewody są integralnie połączone ze specjalnym złączem. Wymiana jest również właściwa, gdy producent przewiduje wiązkę jako nierozbieralny zespół.
Miejscowa naprawa bywa technicznie możliwa, ale musi zachować:
- właściwy przekrój, materiał i klasę temperaturową przewodu;
- poprawne przypisanie żyły do pinu;
- odpowiedni zacisk konektora wykonany właściwym narzędziem;
- izolację odporną na temperaturę, wilgoć i drgania występujące w danym miejscu;
- długość pozwalającą na ruch zespołu piorącego bez naprężania przewodu;
- mocowanie chroniące naprawiony odcinek przed tarciem.
Skręcanie żył i owijanie ich zwykłą taśmą nie jest trwałą naprawą. Nie należy też obchodzić blokady drzwi ani mostkować przewodów zabezpieczeń. Przy kablu zasilającym z uszkodzoną izolacją, wtyczką lub odciążeniem przewodu bezpiecznym rozwiązaniem jest wymiana kompletnego, zgodnego przewodu, a nie zaklejenie uszkodzenia.
Montaż nowej wiązki krok po kroku
- Porównaj nową i starą część przed montażem: liczbę odnóg, długości, typy złączy, liczbę pinów, uchwyty i oznaczenia.
- Udokumentuj oryginalną trasę przewodów. Jeśli konstrukcja na to pozwala, wymieniaj połączenia kolejno, zamiast odłączać całą wiązkę naraz.
- Zwolnij zatrzaski wtyków i uchwyty prowadzące bez ciągnięcia za żyły.
- Ułóż nową wiązkę w fabrycznych prowadnicach. Nie skracaj trasy „na skróty” przez obszar pracy koła pasowego, amortyzatorów lub ruchomego zbiornika.
- Dociśnij złącza do pełnego zatrzaśnięcia i sprawdź, czy żaden terminal nie cofnął się w obudowie.
- Upewnij się, że przewód ochronny jest zamocowany w przeznaczonym punkcie i nie został pomylony z przewodem roboczym.
- Przed zamknięciem obudowy sprawdź, czy nie pozostały luźne przewody, narzędzia ani niewpięte złącza.
- Po złożeniu wykonaj próbę zgodną z instrukcją serwisową urządzenia. Najpierw obserwuj, czy pralka uruchamia się bez alarmu, a następnie czy naprawiony obwód działa podczas odpowiedniej fazy programu.
Jeżeli wcześniejsze uszkodzenie powstało przez wyciek, ocieranie lub luźne mocowanie, usuń również tę przyczynę. Sama nowa wiązka może ulec ponownemu uszkodzeniu w tym samym miejscu.
Jak dobrać kable i wiązki do pralki?
Wygląd wtyczki, długość przewodu i skrócona nazwa modelu nie wystarczają do potwierdzenia zgodności. W obrębie jednego modelu handlowego mogą występować różne moduły, blokady, silniki i układy pinów. Odwrotne włożenie podobnego złącza lub pomylenie przewodów może uszkodzić sterownik albo element wykonawczy.
Przy doborze porównaj:
- numer katalogowy starej wiązki, jeżeli jest czytelny;
- liczbę i rozkład wszystkich odnóg;
- typ, kodowanie mechaniczne i liczbę pinów każdego złącza;
- długość przewodów oraz położenie uchwytów i przepustów;
- przeznaczenie wiązki, na przykład do silnika, blokady, pompy, grzałki lub panelu;
- zgodność katalogową z pełnym wariantem urządzenia.
Z tabliczki znamionowej odczytaj oznaczenie właściwe dla producenta: pełny PNC/Prod.No. w pralkach Electrolux, AEG i Zanussi, E-Nr wraz z końcówką /xx w Bosch i Siemens, numer serwisowy w urządzeniach Whirlpool, Bauknecht, Indesit i Hotpoint, a w Samsungu pełny model z wariantem końcowym, np. /0000. Dla pozostałych marek potrzebny może być kod wyrobu, Product No., Product Code, Art. No. albo kod PS.
Najpewniejszy następny krok to porównanie numeru katalogowego wiązki z katalogiem dla pełnego oznaczenia pralki. Jeżeli oznaczenie na części jest nieczytelne, przygotuj zdjęcie całej tabliczki znamionowej oraz fotografie obu stron wszystkich złączy i przebiegu odnóg.
FAQ – kable, przewody i wiązki do pralek
Czy sygnał ciągłości oznacza, że wiązka jest sprawna?
Nie zawsze. Potwierdza jedynie istnienie drogi przewodzenia przy niewielkim prądzie pomiarowym. Nie wyklucza luźnego styku, przegrzewania pod obciążeniem, okresowej przerwy podczas drgań ani uszkodzenia izolacji.
Dlaczego pralka działa po poruszeniu przewodami?
Może to wskazywać na nadłamaną żyłę, cofnięty terminal albo luźny konektor. Należy zlokalizować konkretny odcinek pomiarem ciągłości przy odłączonym zasilaniu, zamiast pozostawiać wiązkę w położeniu, w którym chwilowo odzyskała kontakt.
Czy można wymienić tylko stopiony konektor?
Tylko wtedy, gdy pozostała część przewodu jest nieuszkodzona, a przyczyna przegrzewania została ustalona. Trzeba zastosować terminal zgodny z obciążeniem i obudową złącza oraz wykonać prawidłowy zacisk. Przy zwęglonej izolacji, wielu uszkodzonych żyłach lub niedostępnym właściwym złączu lepsza jest wymiana wiązki.
Czy brak pracy silnika oznacza uszkodzoną wiązkę?
Nie. Podobny objaw mogą powodować pasek, szczotki, tachogenerator, sam silnik, inwerter lub moduł sterujący. Wiązkę podejrzewa się mocniej po wykryciu przerwy, uszkodzonego terminala lub zmiany wyniku podczas poruszania przewodem.
Czy przewody o tych samych kolorach można podłączyć w dowolnej kolejności?
Nie. Kolor nie określa bezpiecznie funkcji przewodu, szczególnie gdy kilka żył jest identycznych. Kolejność ustala się według numerów pinów, dokumentacji i oryginalnego układu połączeń. Błędne podłączenie może uszkodzić moduł lub podzespół.
Dlaczego nowa wiązka musi pasować do pełnego oznaczenia pralki?
Ponieważ kolejne warianty tego samego modelu mogą mieć inne złącza, długości odnóg, silniki lub moduły. Zgodność należy potwierdzić po identyfikatorze z tabliczki znamionowej i numerze katalogowym, a nie wyłącznie na podstawie zdjęcia.
